可载货四旋翼多轴飞行器结构设计

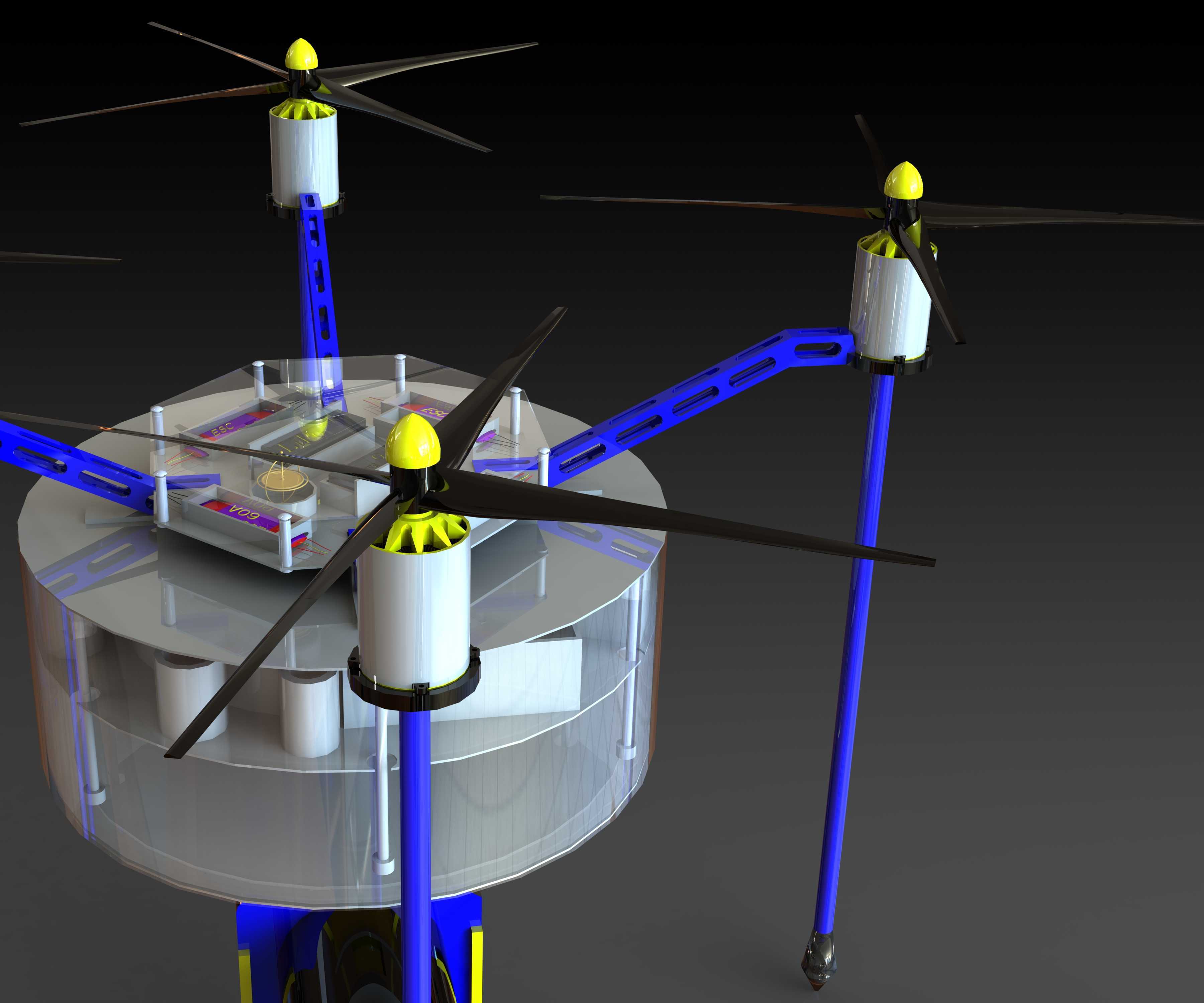

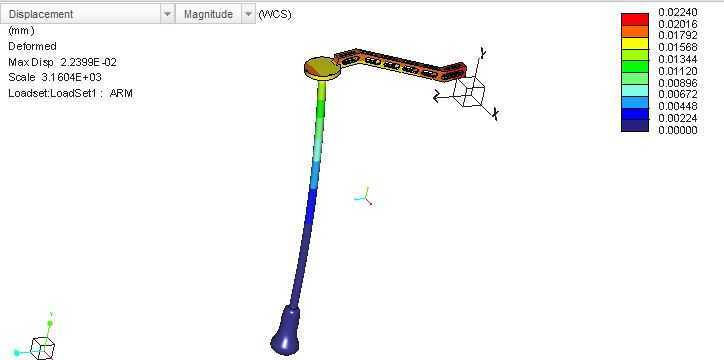

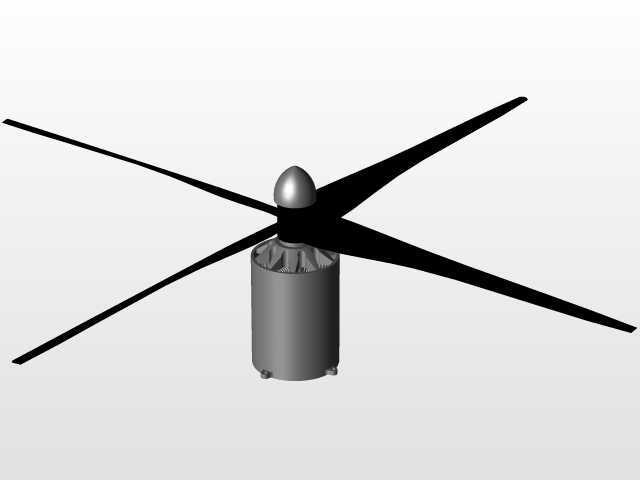

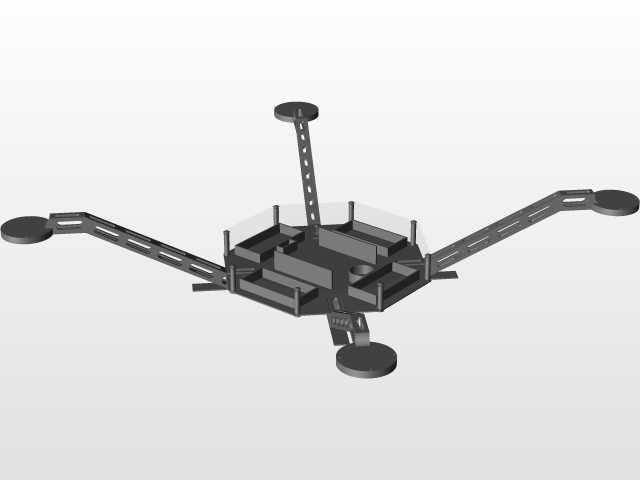

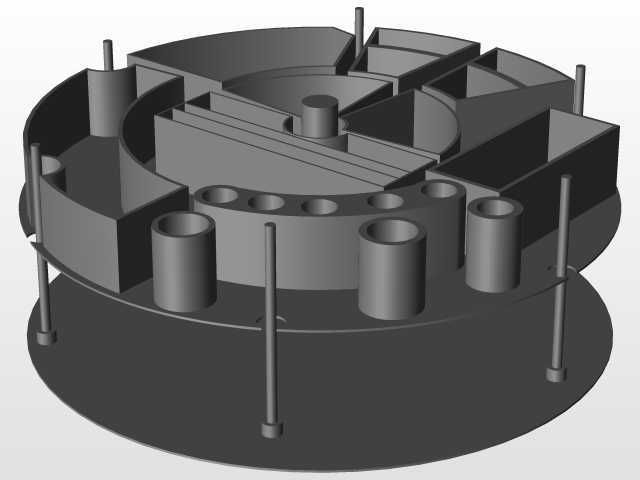

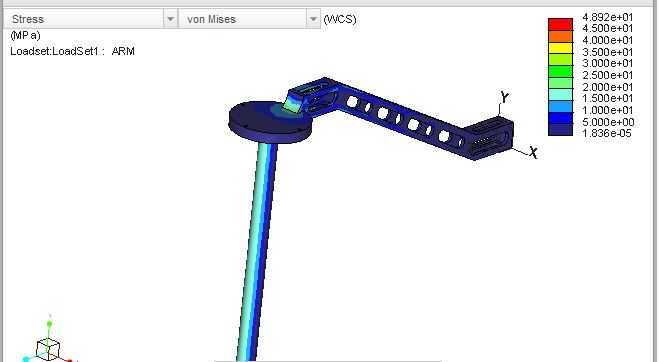

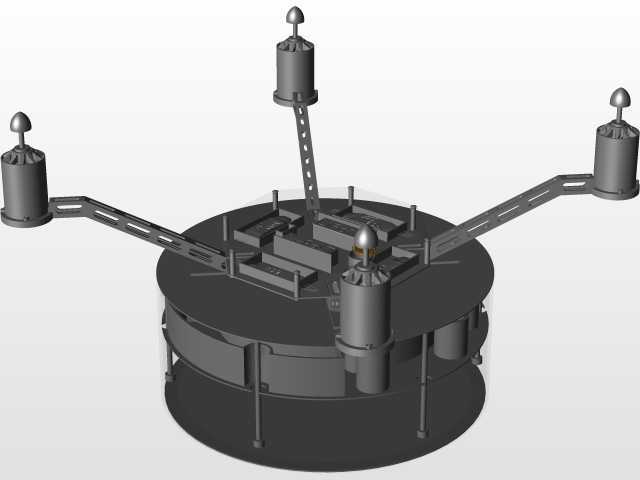

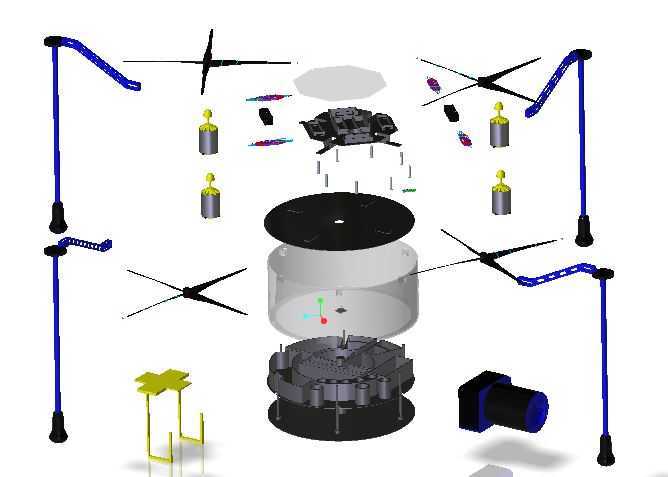

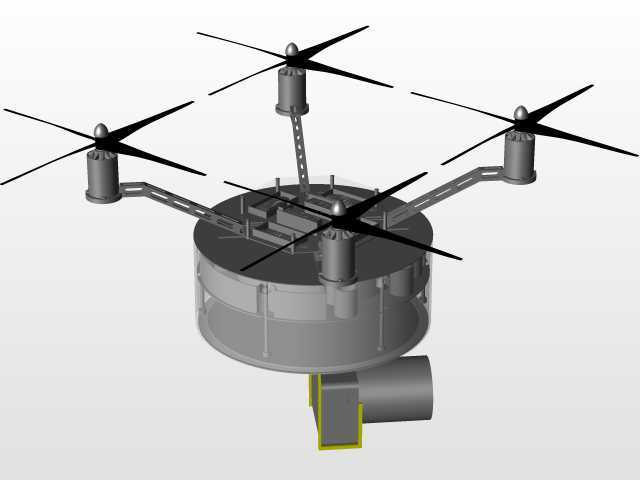

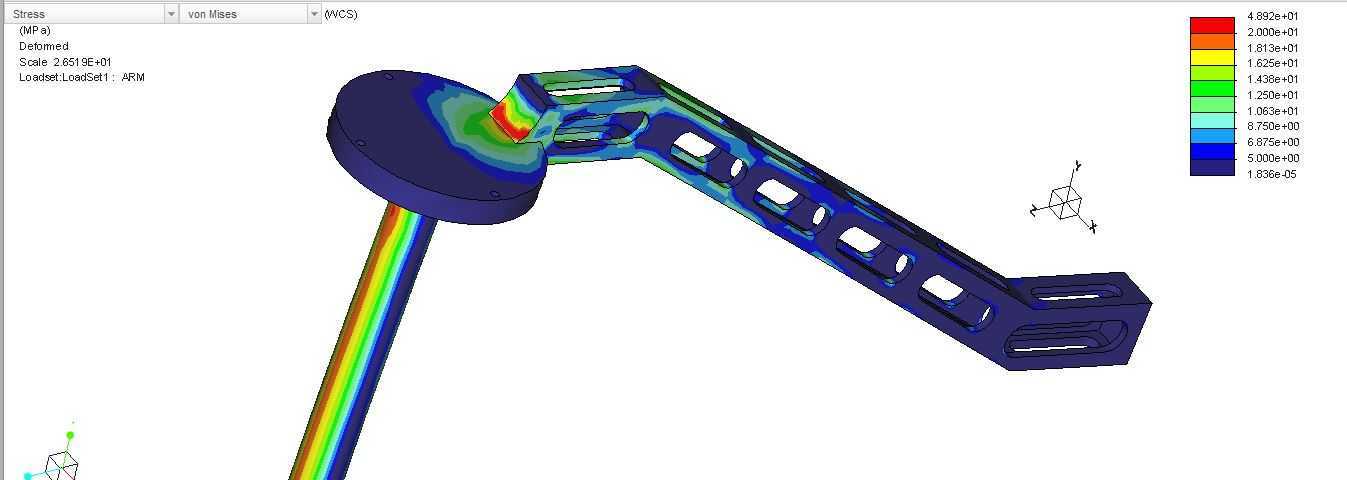

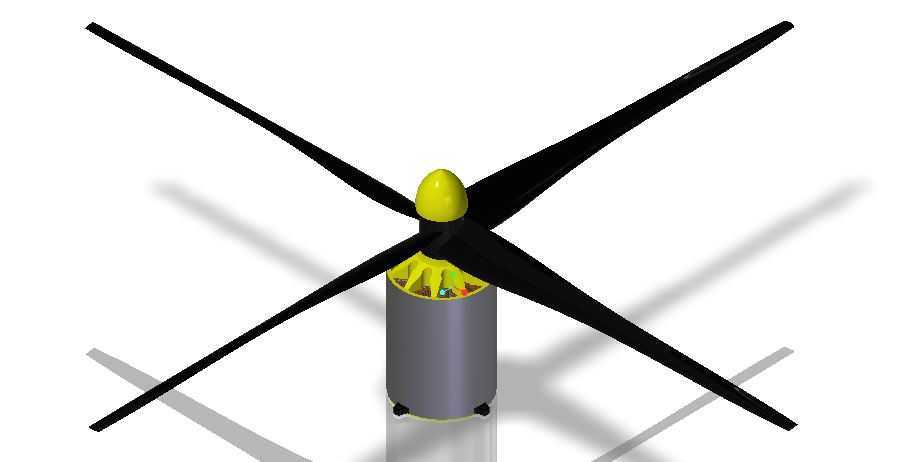

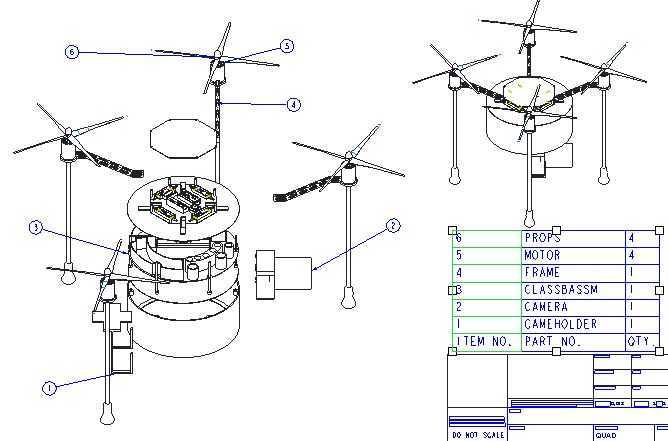

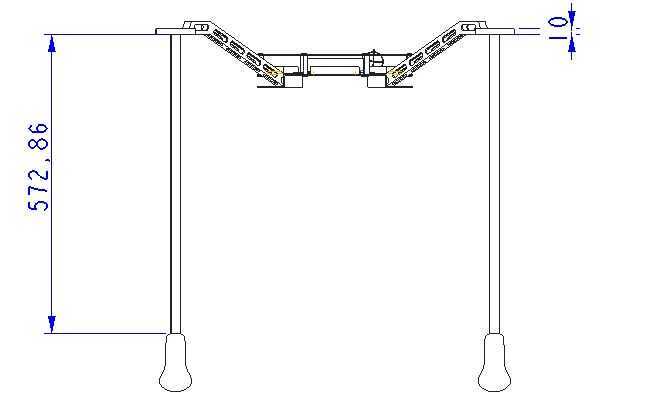

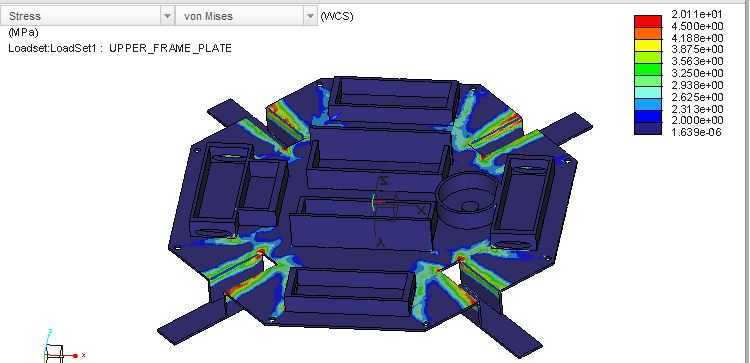

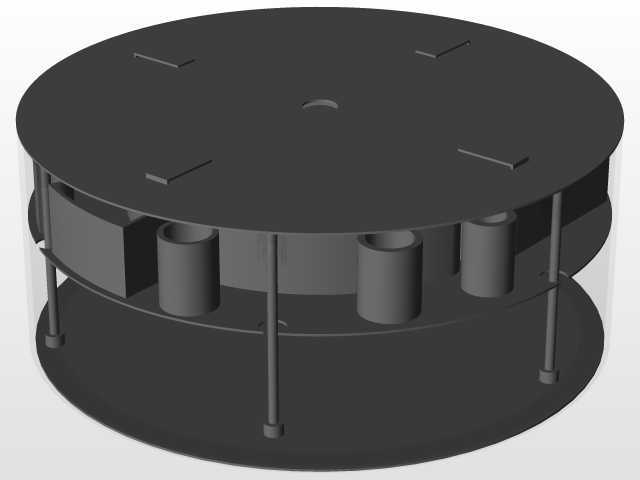

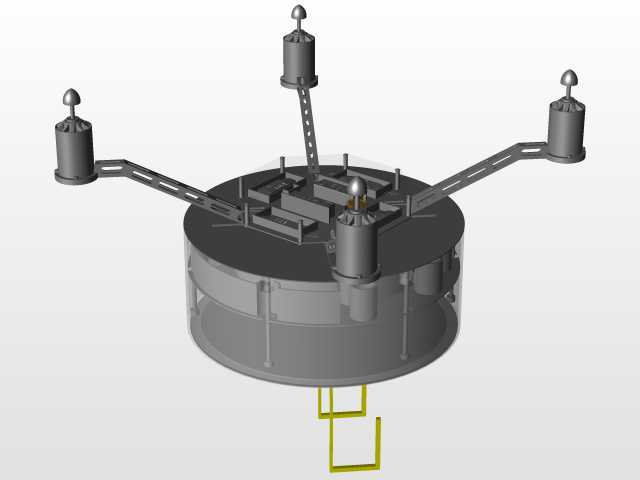

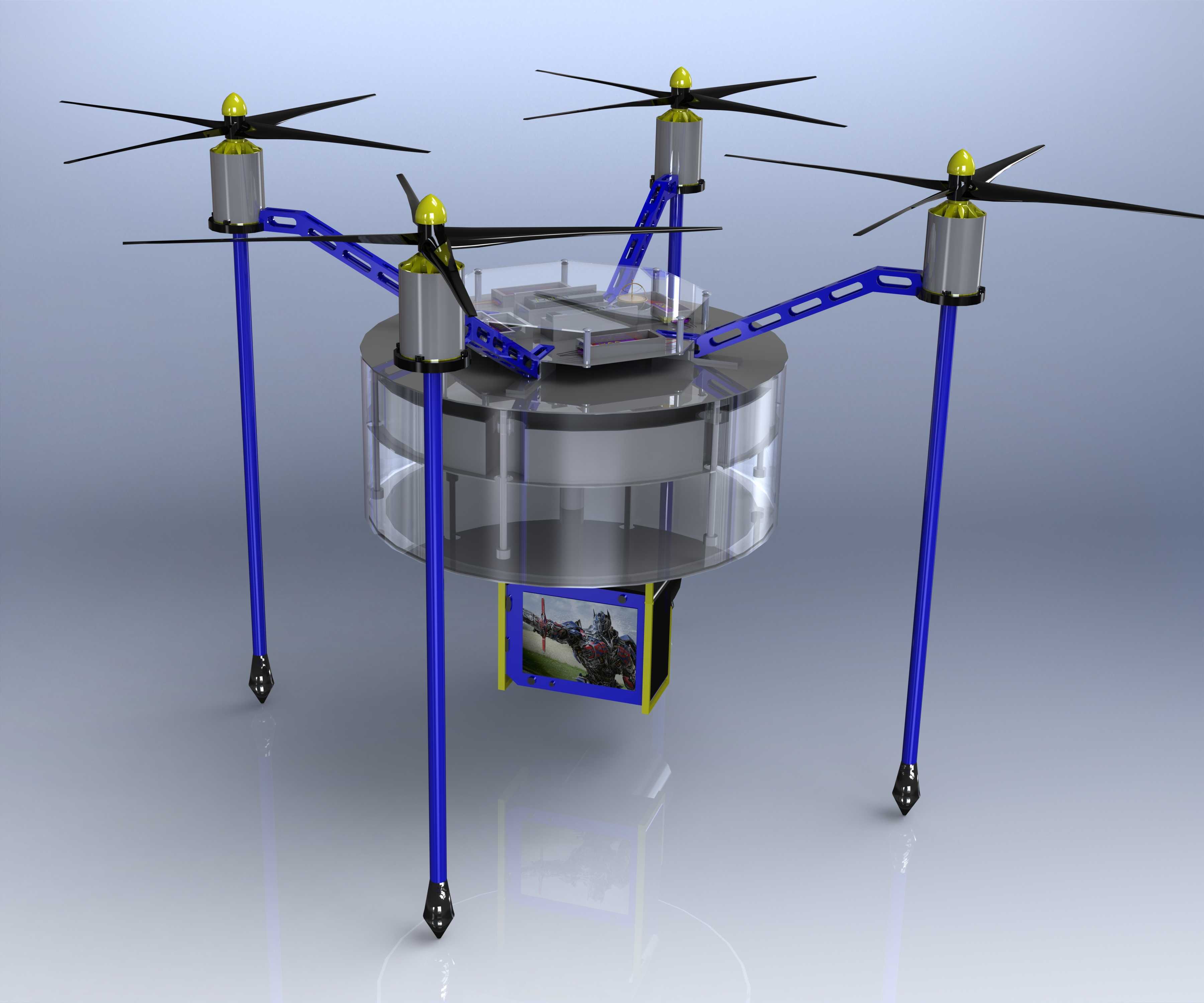

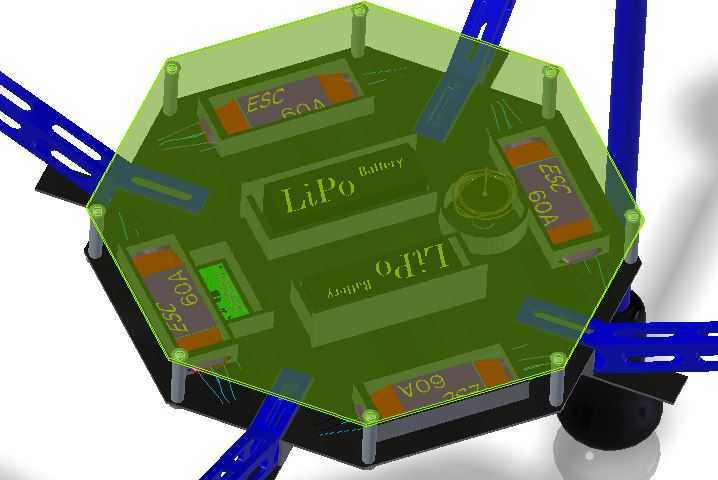

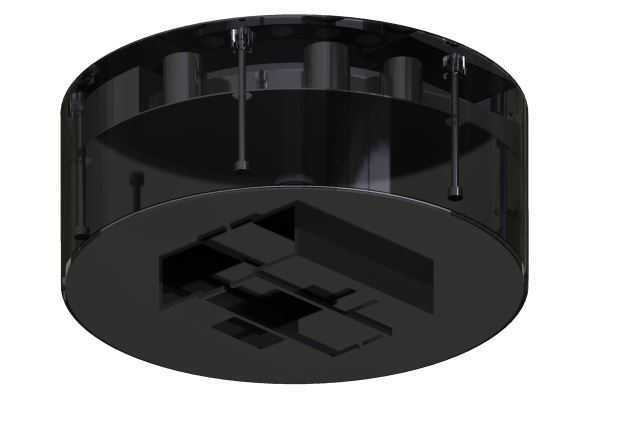

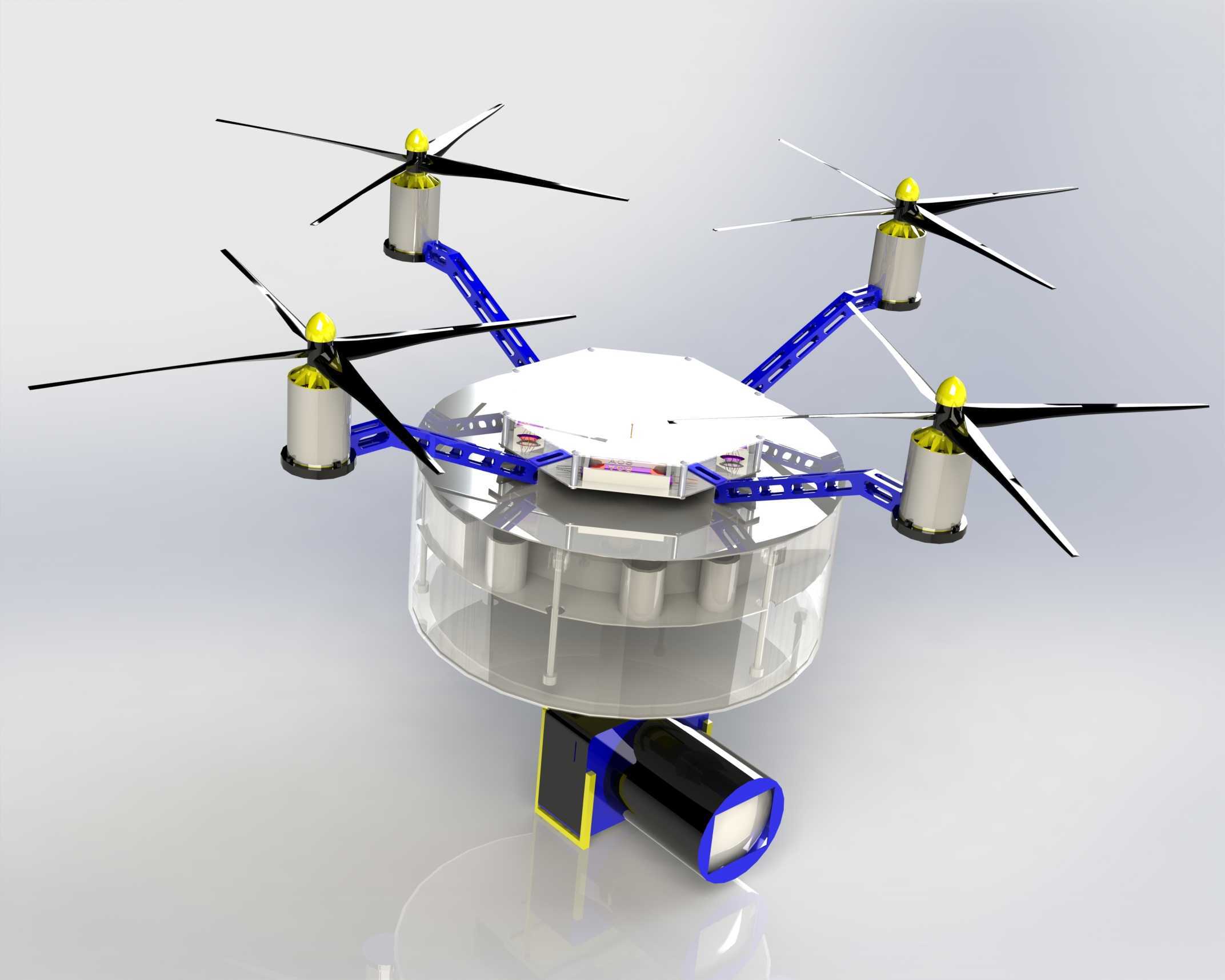

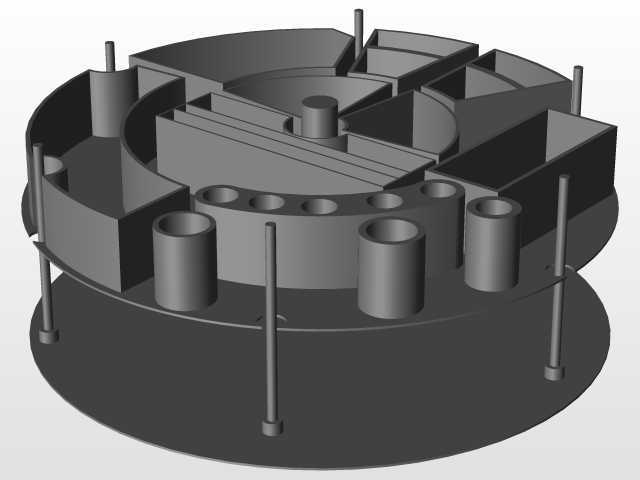

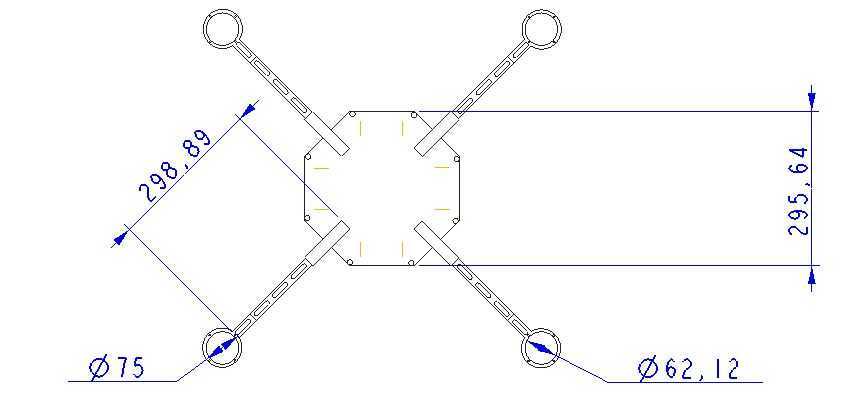

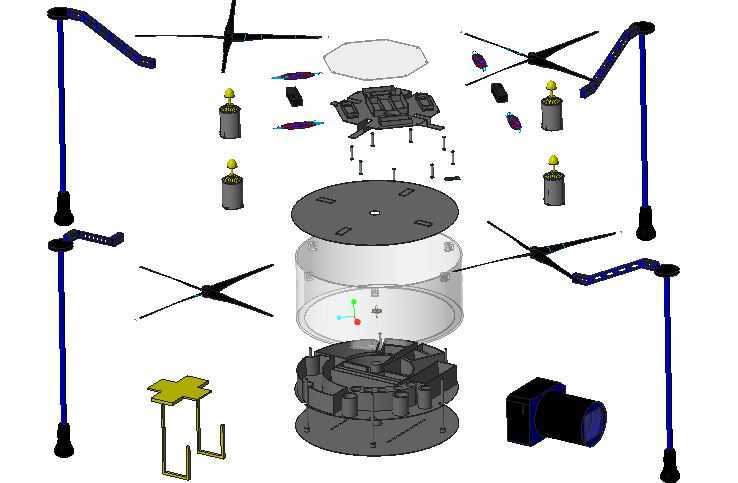

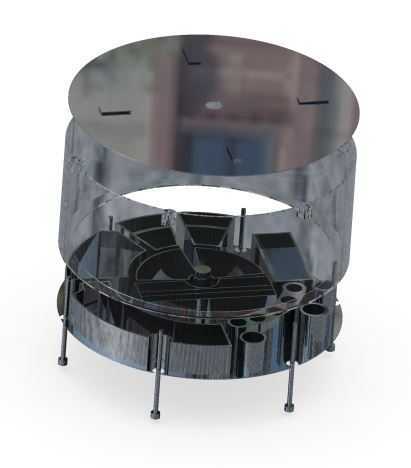

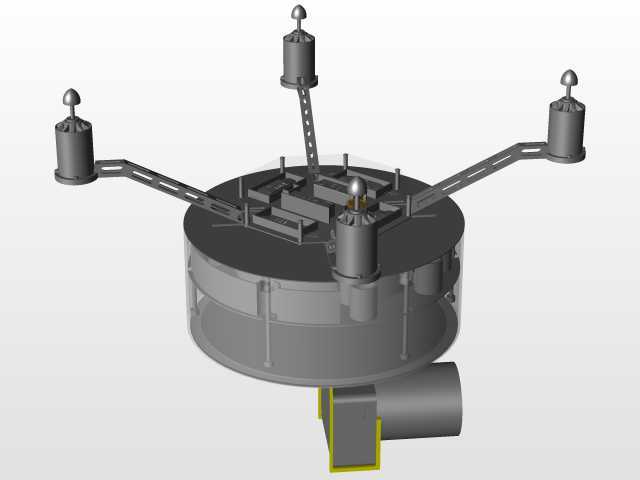

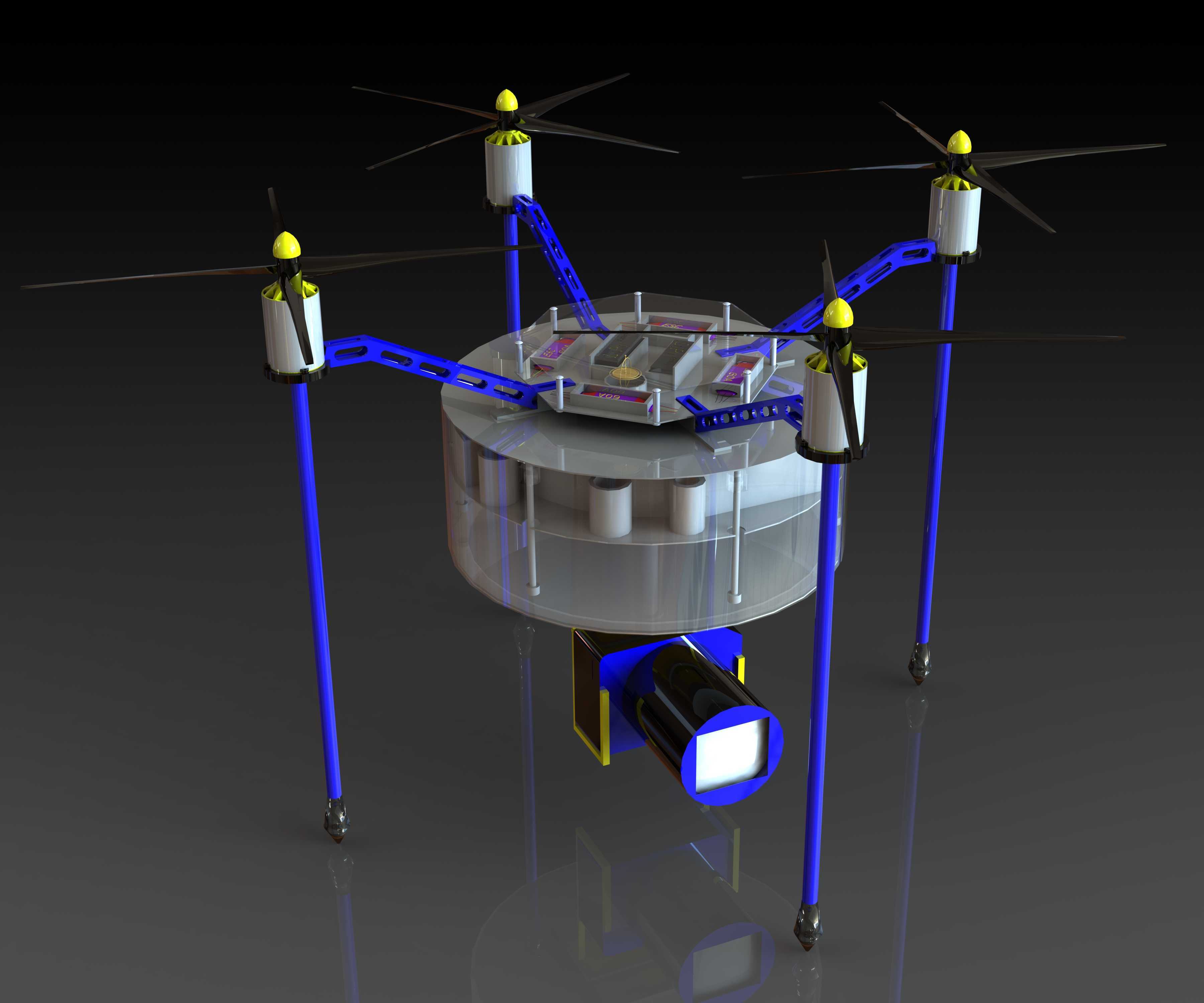

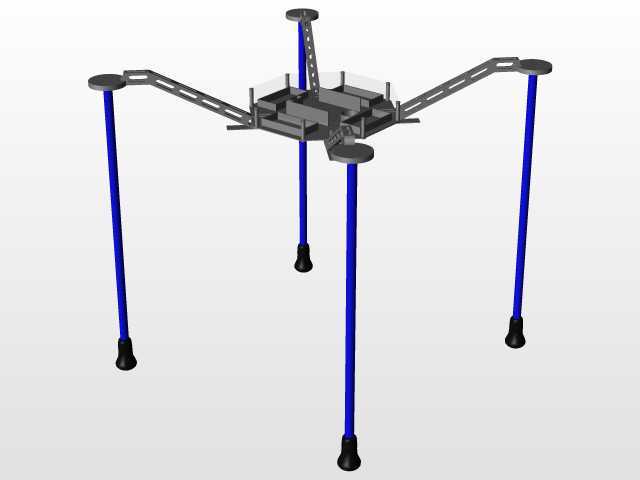

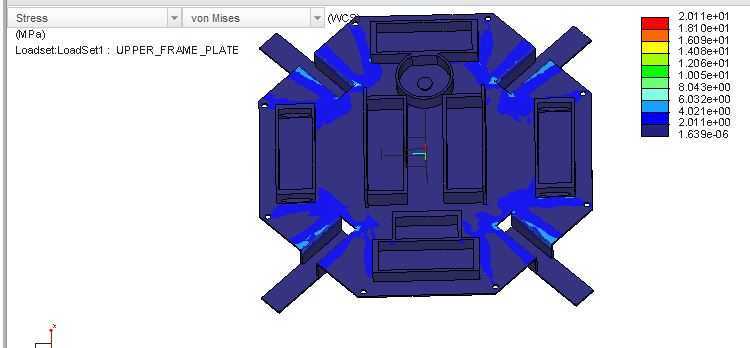

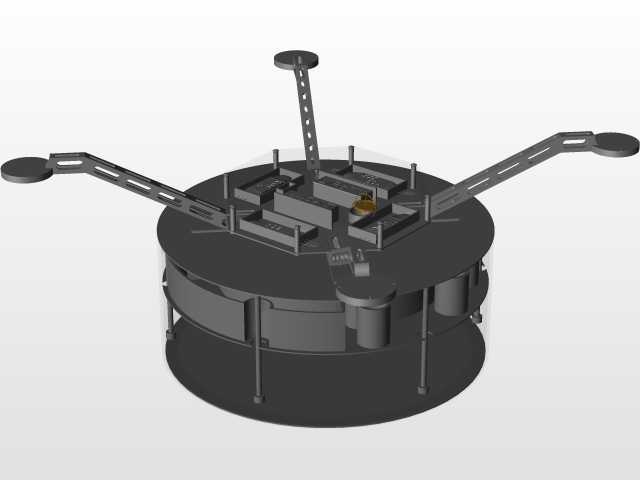

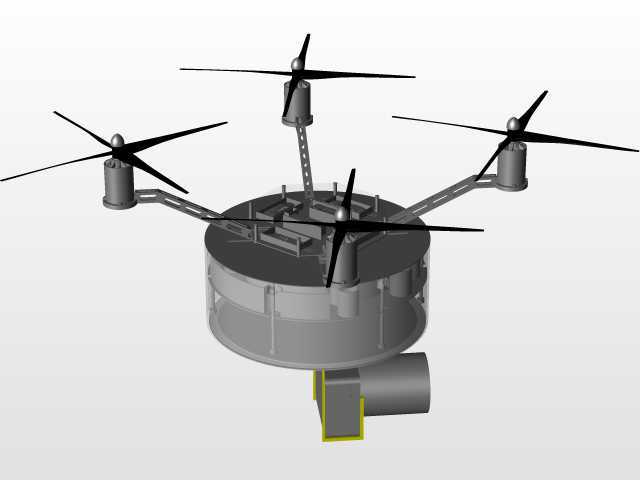

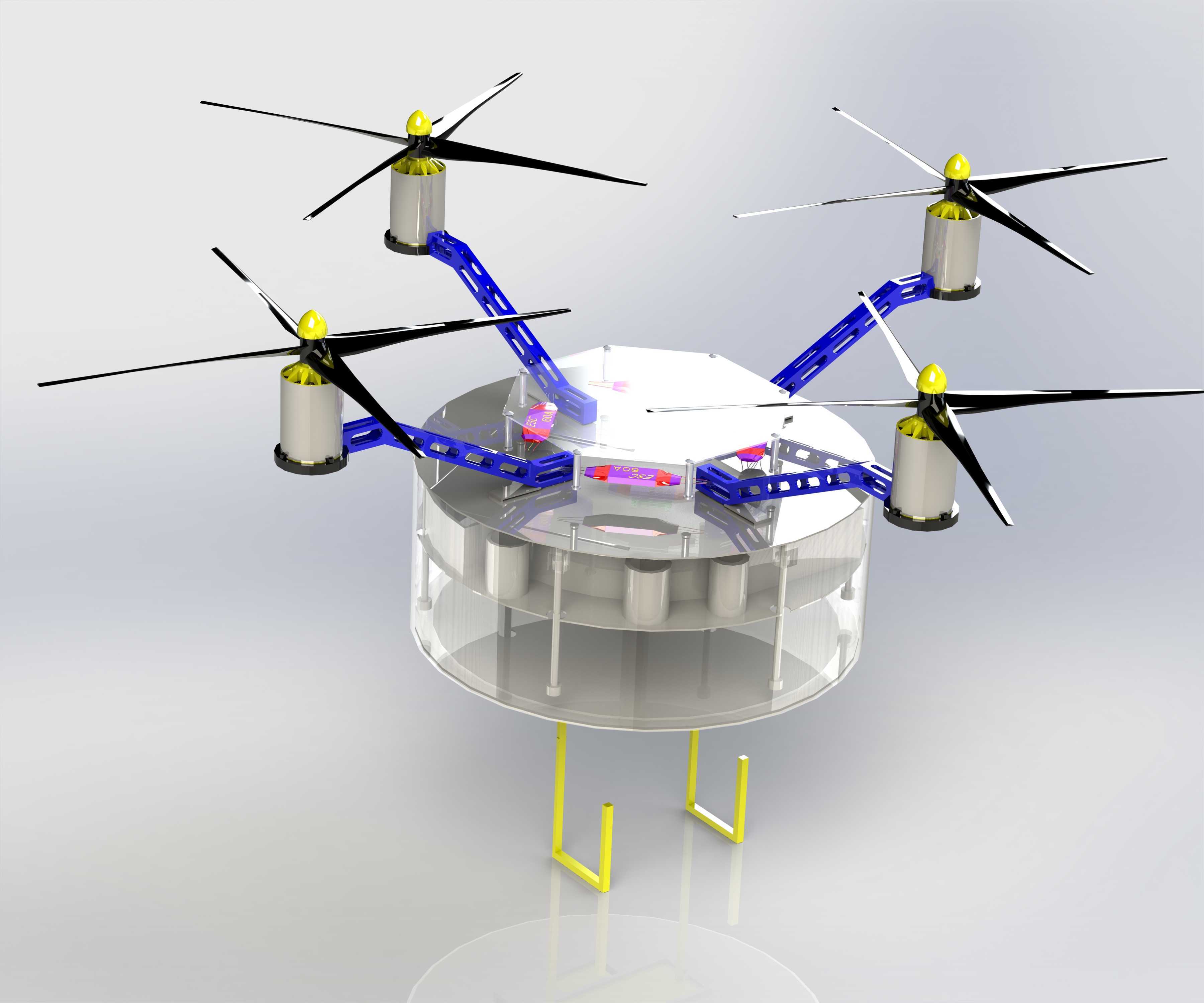

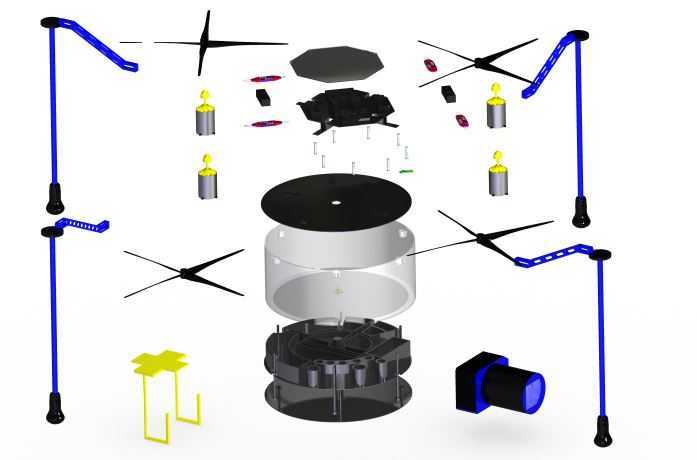

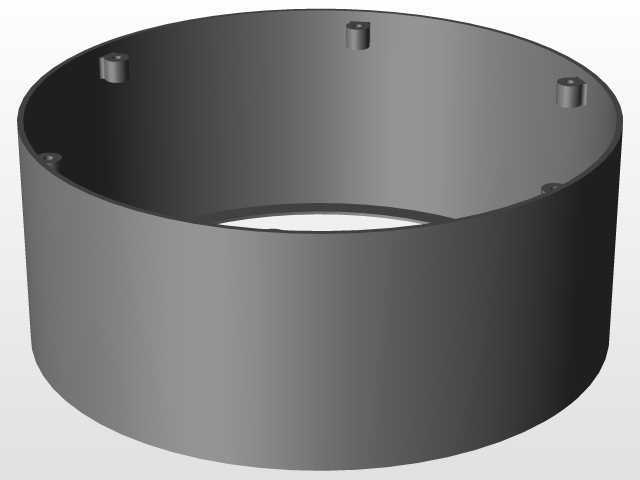

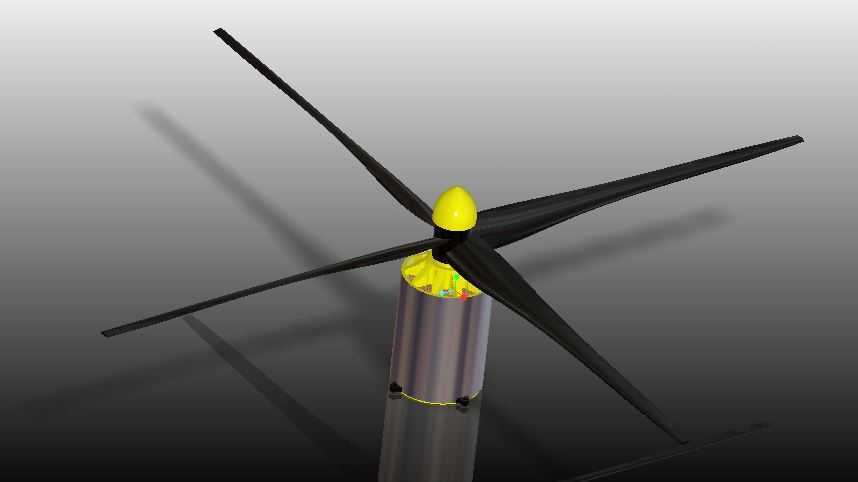

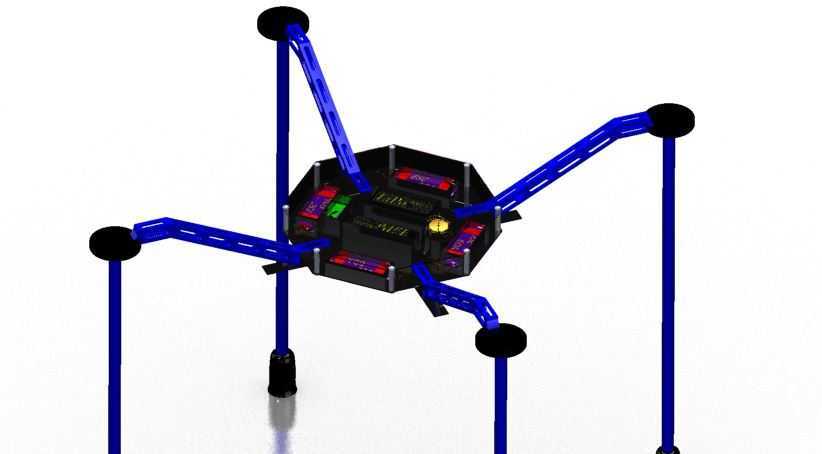

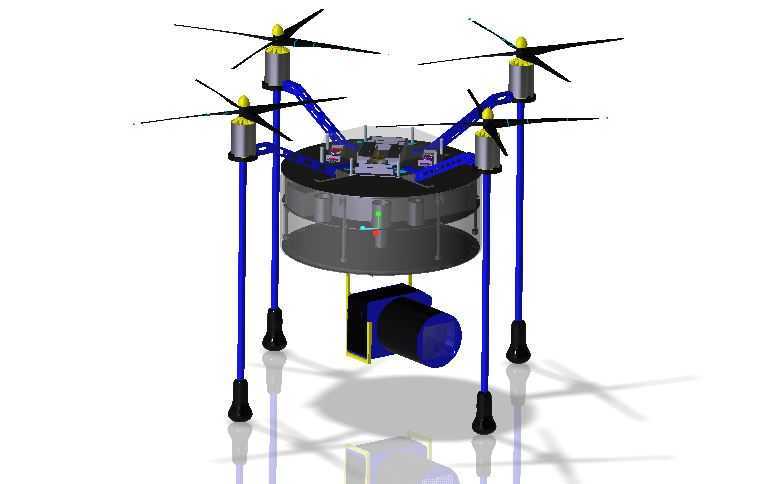

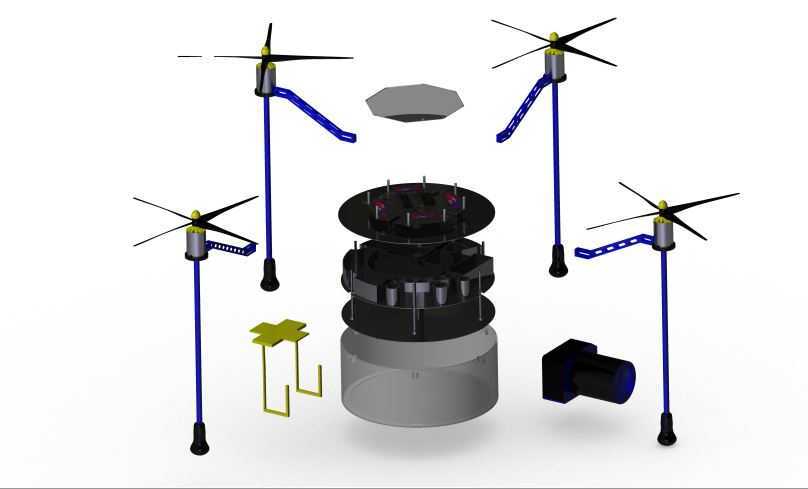

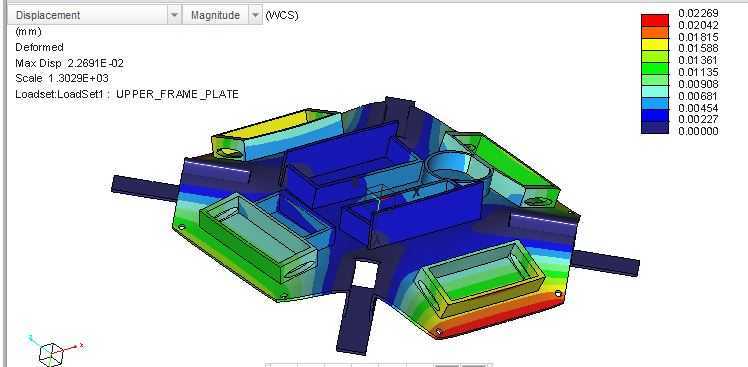

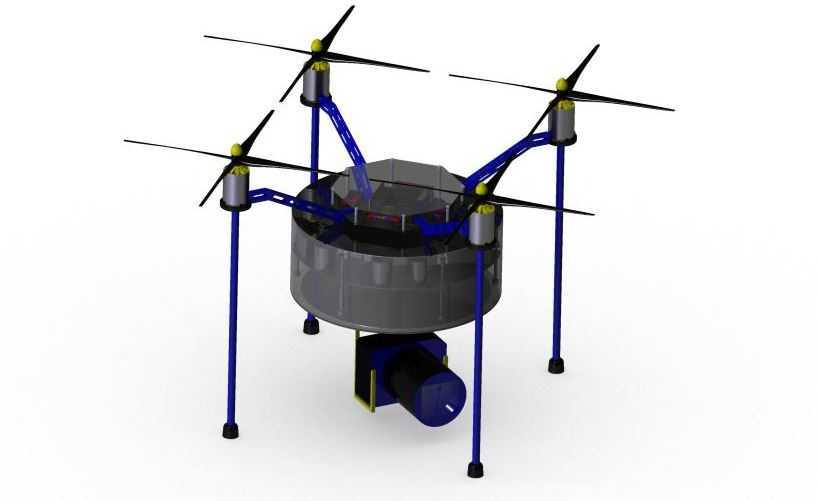

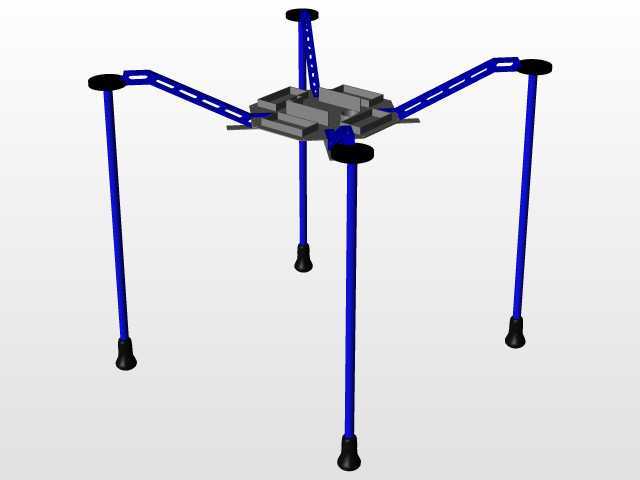

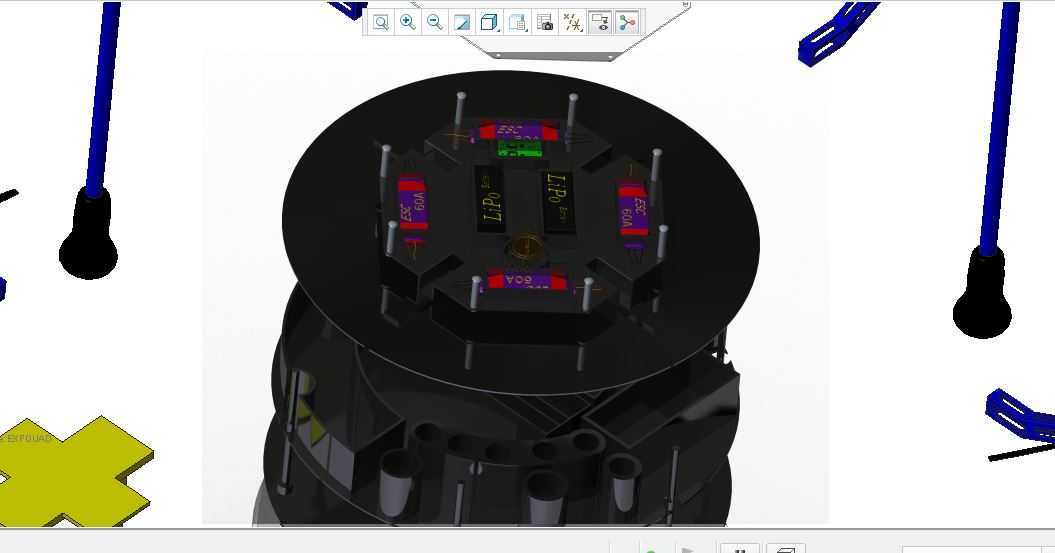

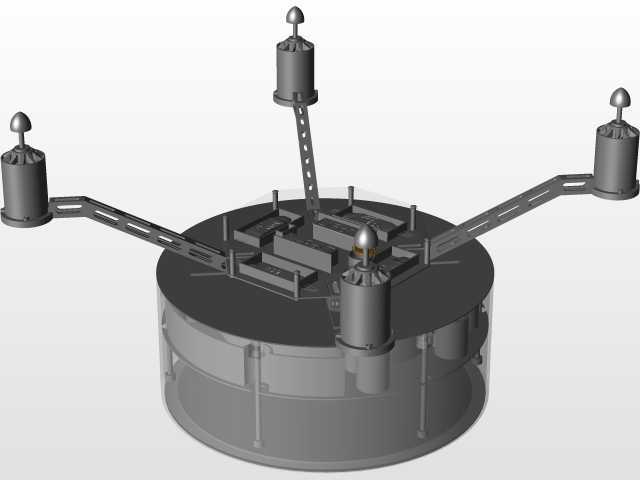

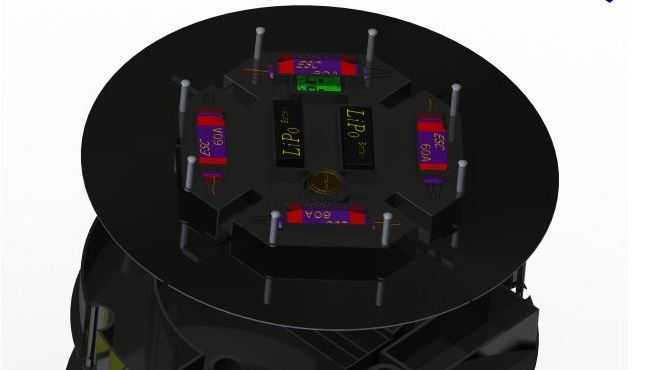

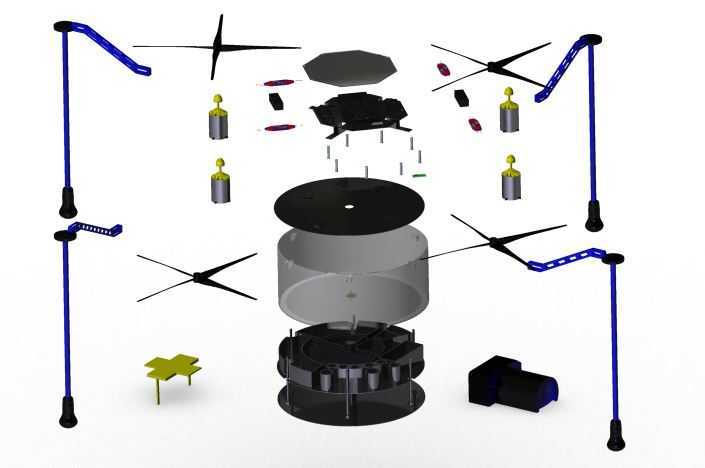

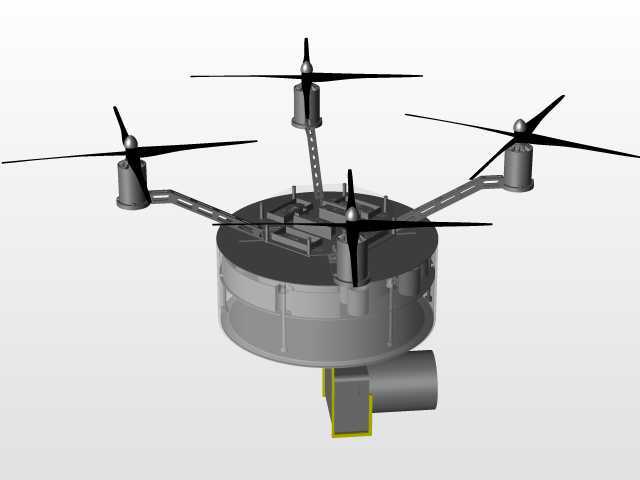

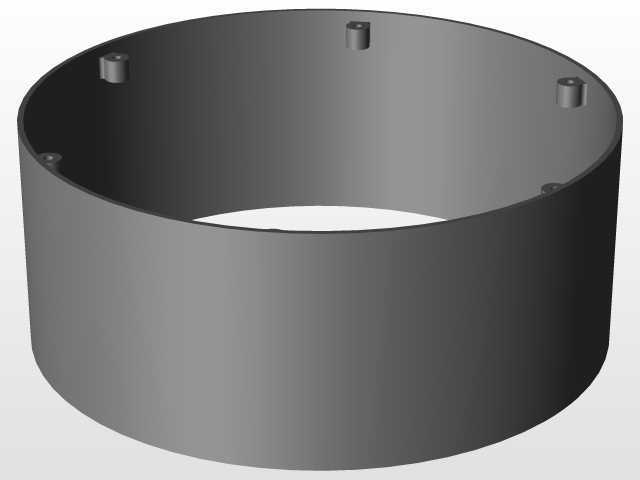

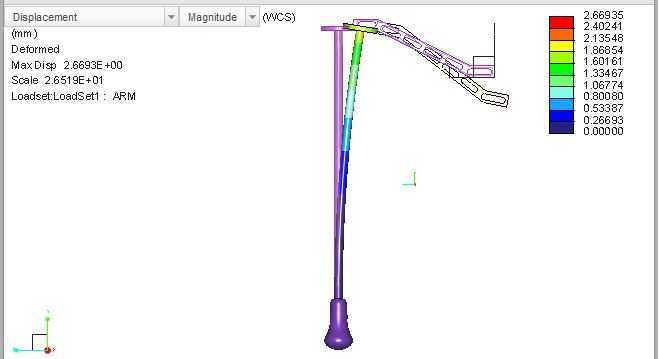

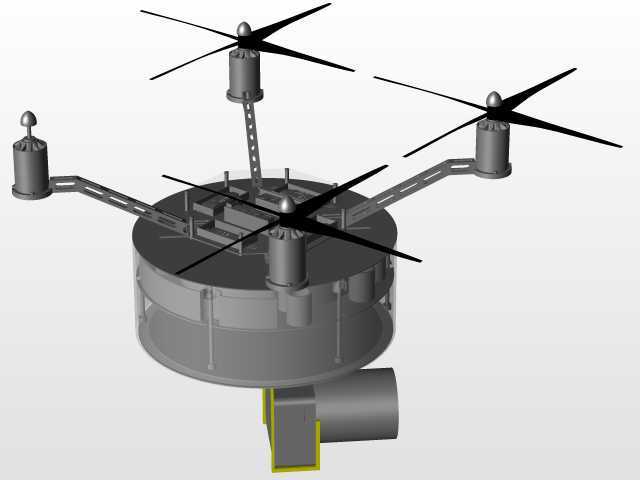

这款四旋翼飞行器的结构设计，核心瞄准小批量散件短途转运的实际场景，可覆盖厂区内部工位间轻型物料周转、复杂地形下小重量应急物资投送、户外作业点位小型工具补给这类常规地面设备难以高效抵达的作业需求，区别于普通消费级航拍无人机的轻量化设计逻辑，整体结构围绕承载稳定性做了针对性优化。从结构布局来看，中心舱体采用圆筒式分层设计，上层预留飞控模块、供电模块、信号接收模块的安装位，每层设置独立的安装凸台与走线槽，避免不同功能模块线束交叉干扰，下层为封闭载货舱，舱壁采用半透明结构设计，既可以直观观察舱内货物固定状态，也能通过卡扣式快拆舱盖实现货物的快速装卸，载货舱的边界尺寸控制在常规小型快件的适配范围内，可容纳重量不超过数公斤的规整包装货物，满足日常小批量转运的载荷需求。机臂采用折叠式快拆结构，每根机臂与中心舱的连接位置设置定位销与锁紧卡扣，非作业状态下可将机臂沿铰接点向内折叠，大幅缩小收纳占用空间，方便转运携带；机臂主体采用镂空加强筋结构，在保证结构抗弯强度的前提下尽可能降低自身重量，减少动力系统的无效负载。动力端的安装座设置在机臂末端，采用同轴定位结构保证电机输出轴与机臂的垂直精度，避免安装偏差带来的飞行震动，旋翼下方设置的整流罩既可以梳理旋翼下洗气流，降低气流紊流对飞行稳定性的影响，也能对电机接线端起到防护作用，避免户外作业时雨水、扬尘侵入接线部位造成故障。起落架采用细长支杆结构，支杆末端设置防滑缓冲脚垫，起降时可吸收部分冲击载荷，同时支杆的高度预留了足够的载货舱底部离地间隙，避免起降过程中舱底与地面凸起发生剐蹭，也能在不平整地面起降时保证机身水平度。整体结构的安装边界充分考虑了通用配件的适配性，机臂长度、电机安装孔位、中心舱层间距都匹配市面上常规的飞控、动力套装配件，不需要额外定制非标零件即可完成组装调试，结构件的壁厚、加强筋位置都经过受力校核，在满载状态下机臂形变量控制在允许范围内，不会因为形变导致旋翼平面倾斜影响飞行姿态控制。
