带法兰连接结构90度直角弯管接头

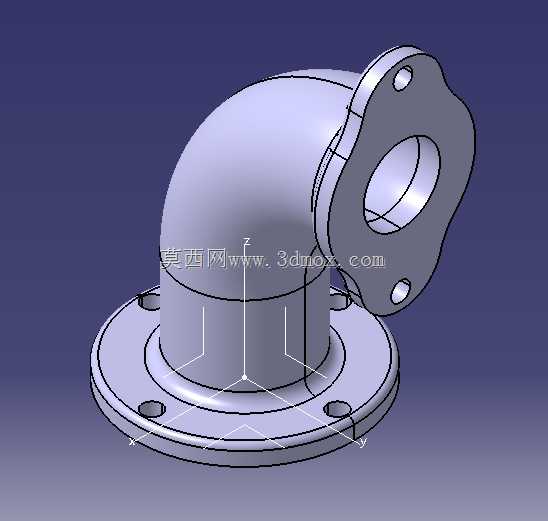

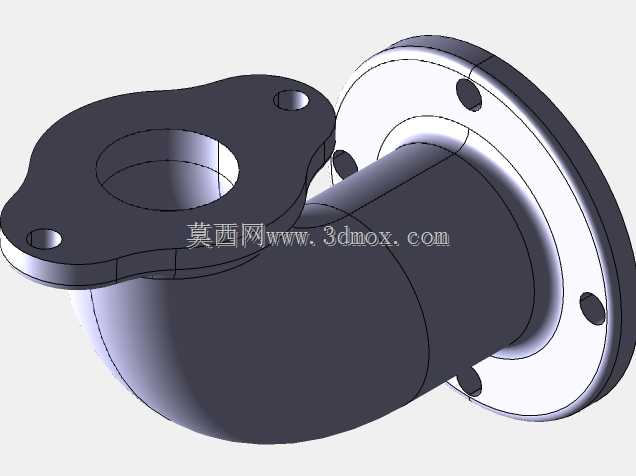

在流体输送管路系统的布设过程中，管线走向受现场安装空间、设备接口方位限制，往往需要在特定位置改变介质输送方向，这类两端带法兰结构的90度弯管，就是管路转向衔接的核心零部件。不同于普通螺纹连接的小通径弯头，这款弯管两端采用法兰对接结构，下端为圆形平法兰，上端为三孔定位的异形法兰，适配不同安装基面的对接需求，能在低压流体输送、小型设备气路衔接、循环冷却管路布设等场景中使用，可有效避免管路弯折带来的通径缩减、流阻陡增问题。从结构设计逻辑来看，弯管的弯曲段采用平滑圆弧过渡，曲率半径取值兼顾了流阻控制与安装空间占用，既不会因为曲率过小造成介质流经时产生过大的局部压力损失，也不会因为曲率过大导致弯头整体外伸尺寸超标，挤占周边其他管线或设备部件的安装空间。下端圆形法兰上均匀分布螺栓过孔，安装时可通过螺栓与对应管路法兰或设备接口法兰锁紧，法兰端面可加装密封垫片实现静密封，防止输送介质泄漏；上端异形法兰的孔位布局匹配特定设备的接口定位尺寸，无需额外加工转接件即可直接对接，减少现场安装的适配工作量。实际选型使用时，需要先确认两端法兰的安装孔位分布、法兰密封面直径、弯管整体中心高度、进出口通径尺寸是否匹配现场安装边界，避免出现安装干涉问题。弯管的壁厚取值根据常规低压工况的承压需求设计，内壁做平滑过渡处理，减少介质流经时的紊流产生，降低管路运行过程中的振动与噪音。这类弯管常应用在小型液压站油路连接、工业设备冷却循环水管路、压缩空气分支管路转向等场景，相比焊接式弯头，法兰连接的形式拆装更便捷，后期管路维护、部件更换时无需切割管路，只需松开法兰螺栓即可完成拆卸作业，能有效降低设备运维的时间成本。建模过程中，弯曲段的曲面过渡是核心要点，需要保证内外壁曲面连续顺滑，法兰与弯管主体的衔接位置做圆角过渡，减少应力集中，避免管路长期承压运行时在衔接位置产生开裂风险，法兰上的螺栓孔位置需要严格匹配对接件的尺寸公差，保证安装时螺栓能顺利穿入，不会出现孔位错位无法装配的问题。
