单缸内燃发动机缸体总成结构设计

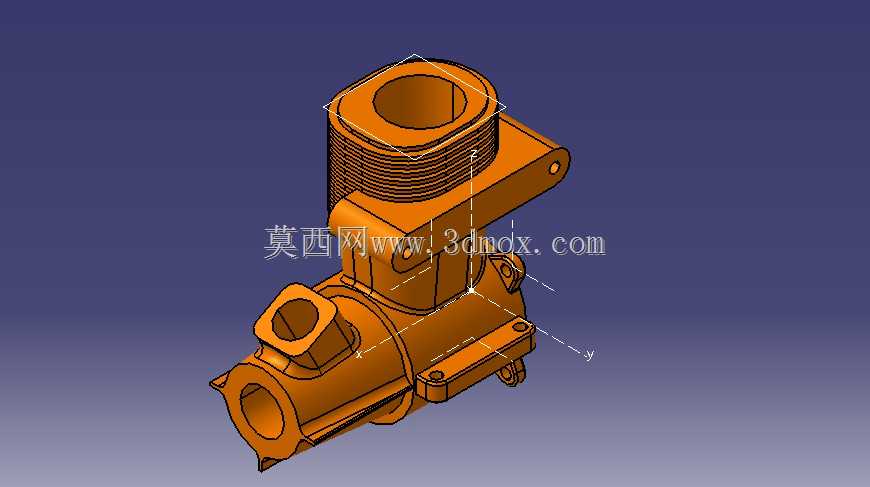

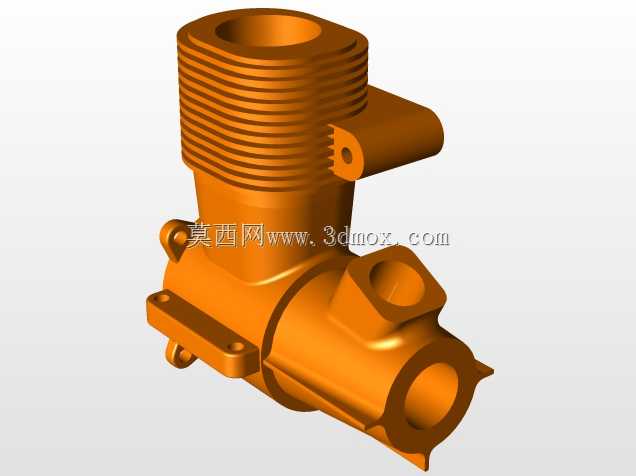

这款单缸内燃发动机缸体总成，是小型通用动力设备的核心承载构件，常见于小型发电机组、园林植保机械、迷你摩托、航模动力单元等场景，承担着整合动力转换全流程部件、密封燃烧腔、传递动力输出的核心作用。从结构设计来看，上部带外螺纹的筒状结构为气缸套安装位，外螺纹用于配套散热鳍片或气缸盖的锁紧固定，内壁的加工精度直接决定活塞往复运动的密封性能与磨损寿命，设计时预留了0.02-0.04mm的活塞配合间隙，兼顾热膨胀余量与气密性要求。侧部伸出的带孔凸台结构为化油器安装法兰，端面的密封槽用于放置耐油密封垫，避免油气混合体泄漏，凸台上的两个安装孔位同轴度公差控制在0.02mm以内，保证化油器安装后进气道与缸体进气口完全对齐，减少进气阻力。下部的多接口结构分别对应曲轴安装腔、润滑油道接口与排气侧连接位，曲轴腔的轴承安装位采用阶梯孔设计，分别适配滚动轴承与油封的安装尺寸，侧壁的加强筋结构从缸筒位置一直延伸到曲轴腔底部，在不额外增加壁厚的前提下提升整体刚性，避免燃烧做功时的高频振动导致缸体开裂。设计过程中优先考虑了安装边界的兼容性，整体安装固定孔位分布在缸体下部的三个凸耳上，孔距采用通用小型发动机的标准安装尺寸，可直接适配多数通用小型动力的机架安装位，无需额外制作转接支架。外形上缸体总高度控制在120mm以内，最大外径不超过65mm，侧部化油器安装位突出距离为28mm，预留了足够的周边部件安装空间，不会与油箱、启动拉盘等外围部件产生干涉。油道的设计采用斜孔贯通结构，从曲轴腔直接连通到缸筒内壁的润滑点，无需额外加装润滑油管，减少泄漏点的同时简化装配流程。燃烧腔周边的壁厚采用渐变设计，靠近火花塞安装位的位置适当加厚，承受点火瞬间的高温高压冲击，下部非承压区域适当减薄，控制整体铸件重量，兼顾强度与轻量化需求。
