城市轨道庞巴迪客运地铁列车外观结构

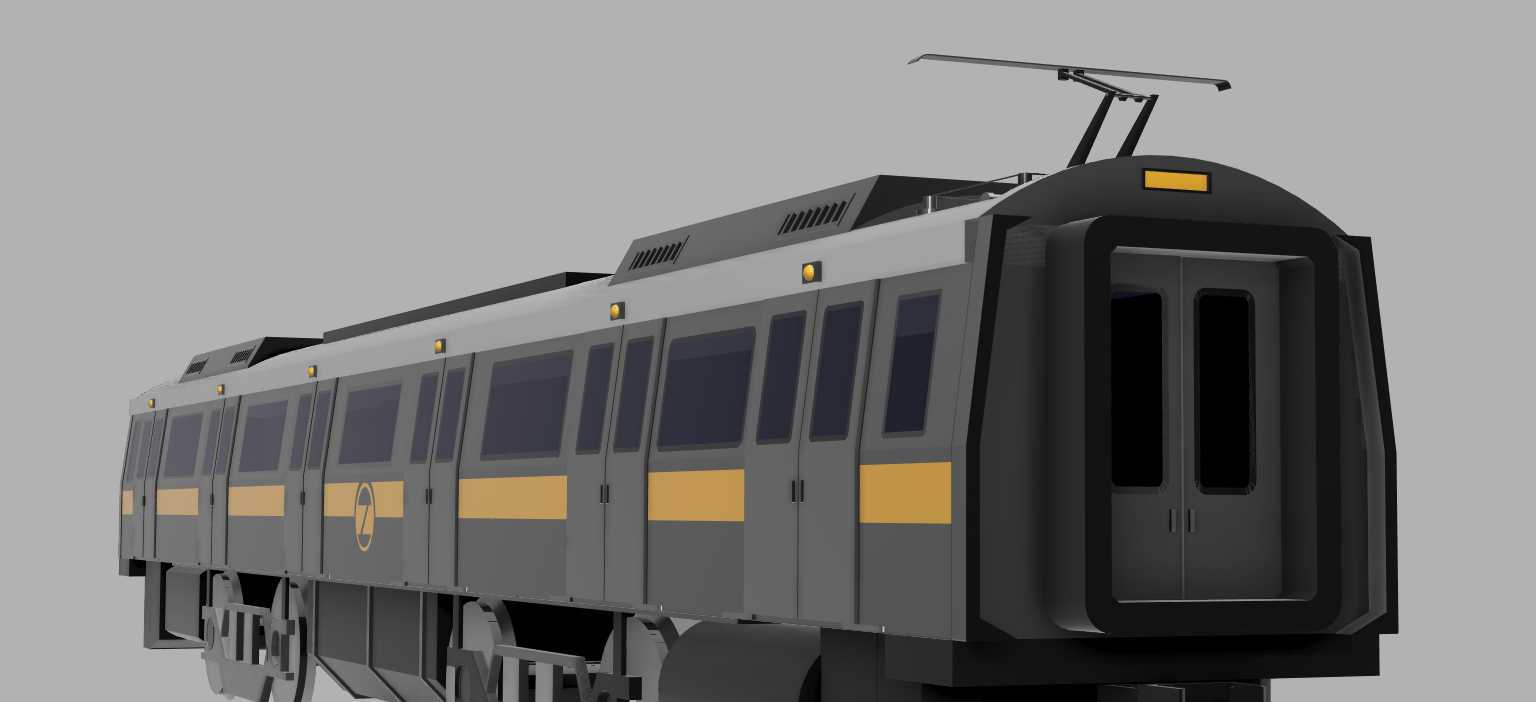

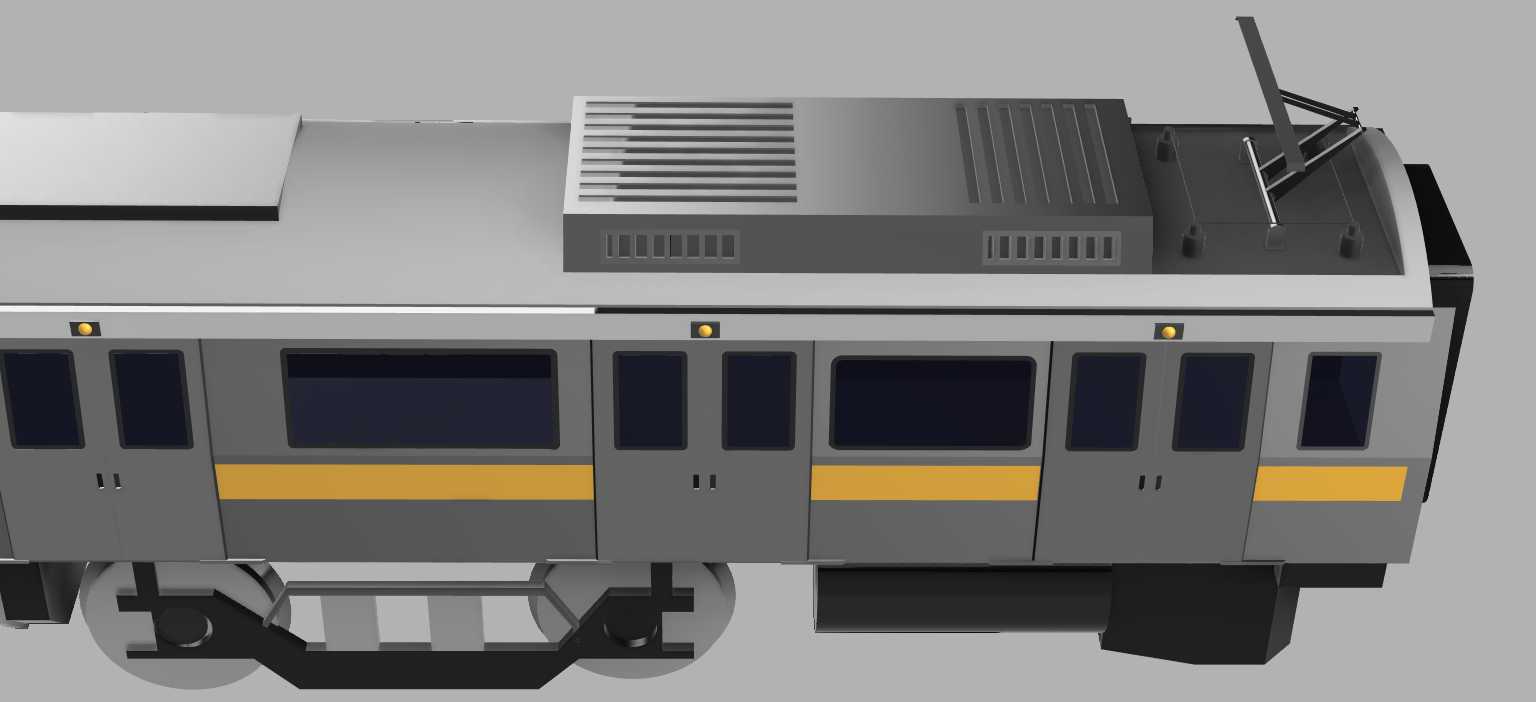

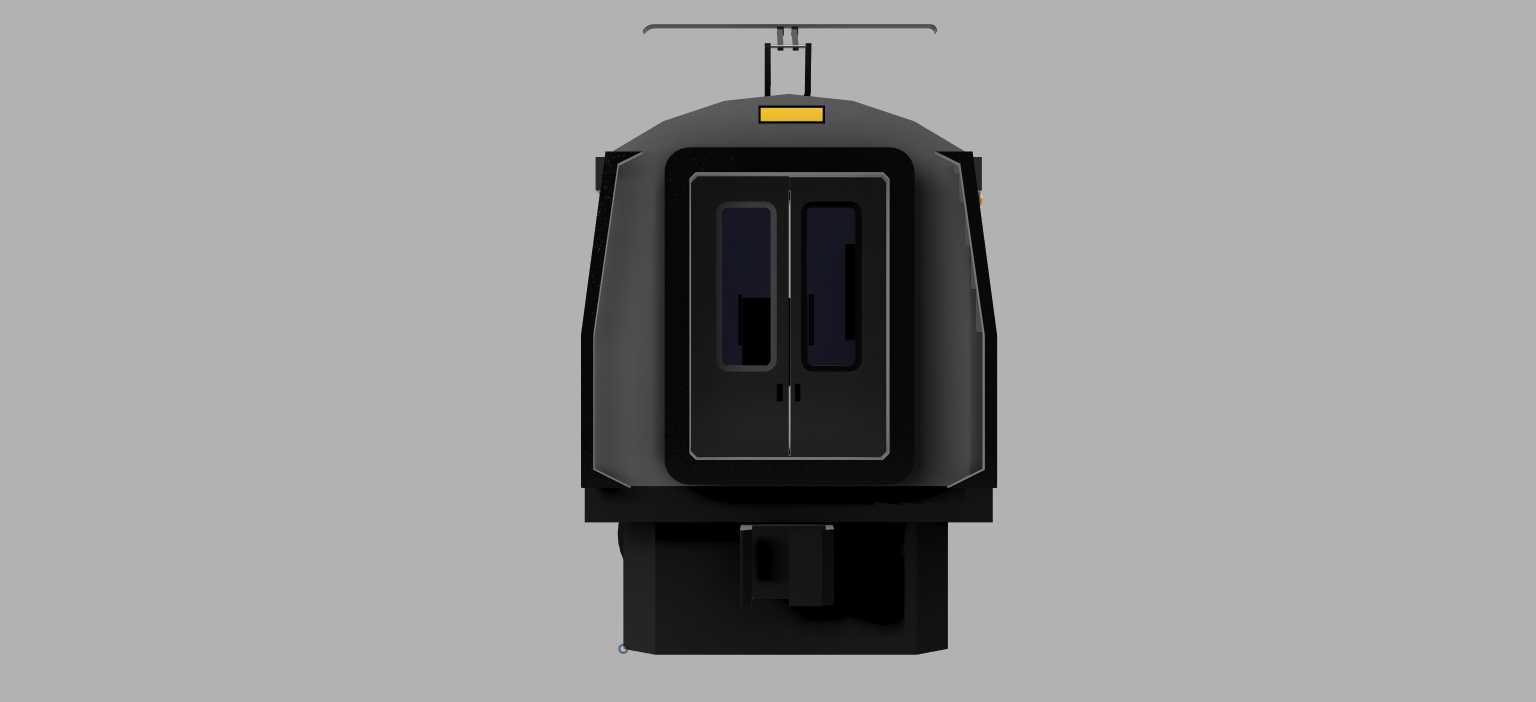

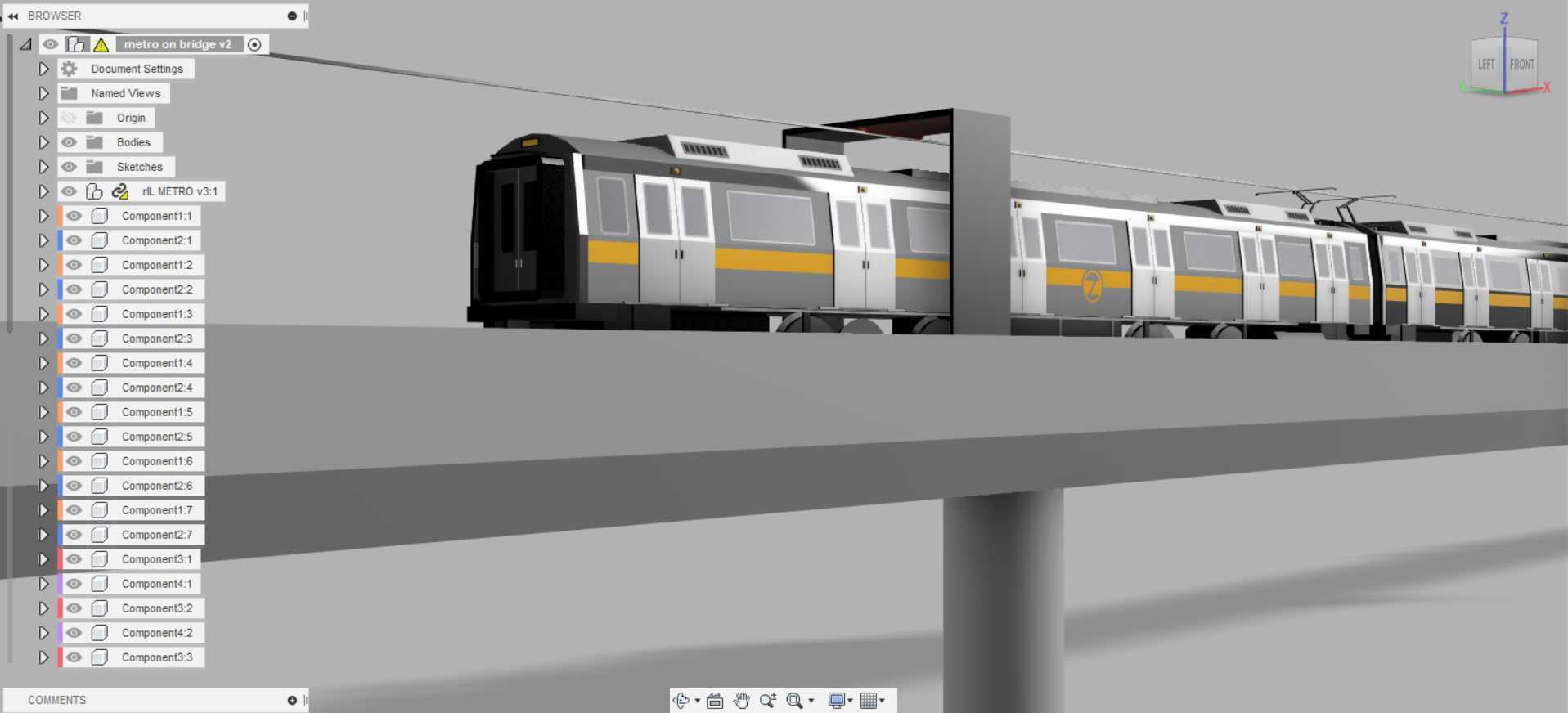

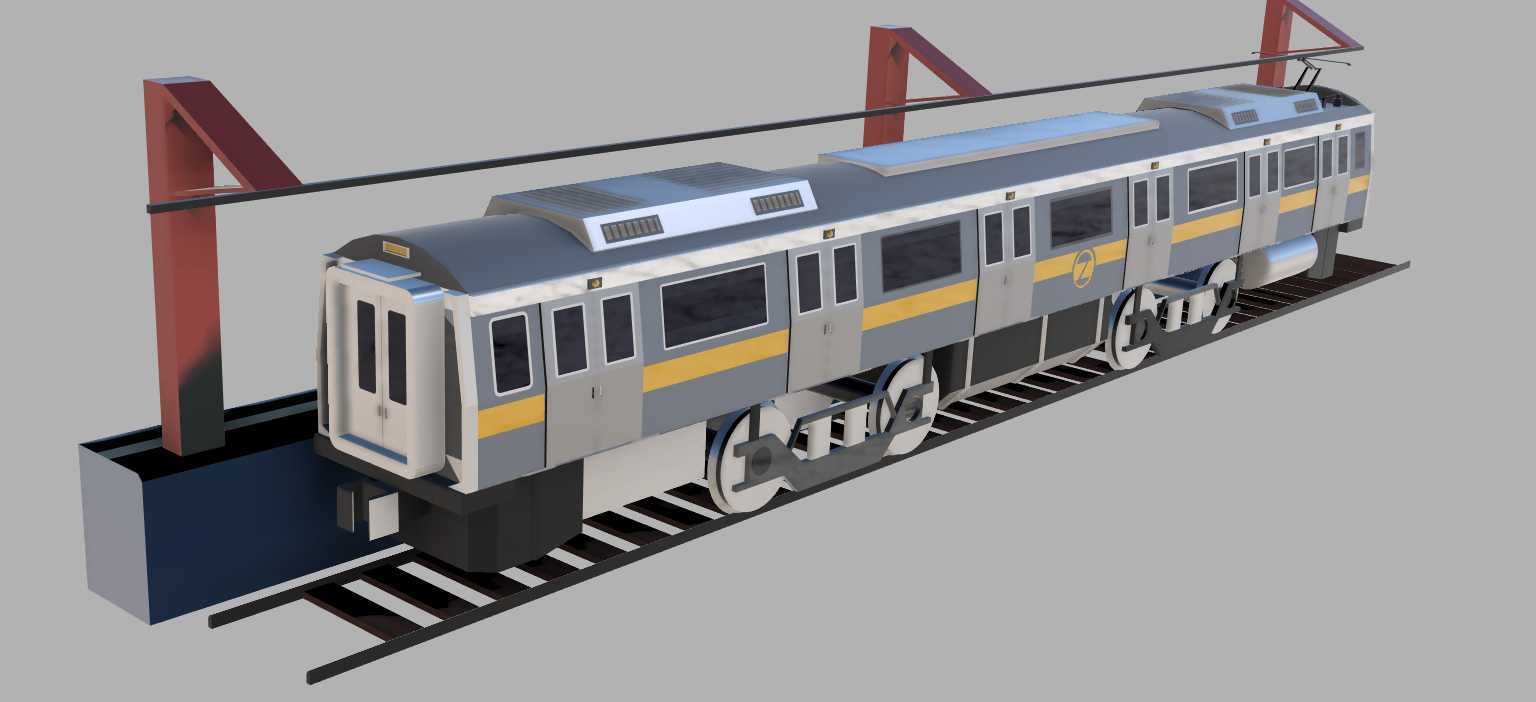

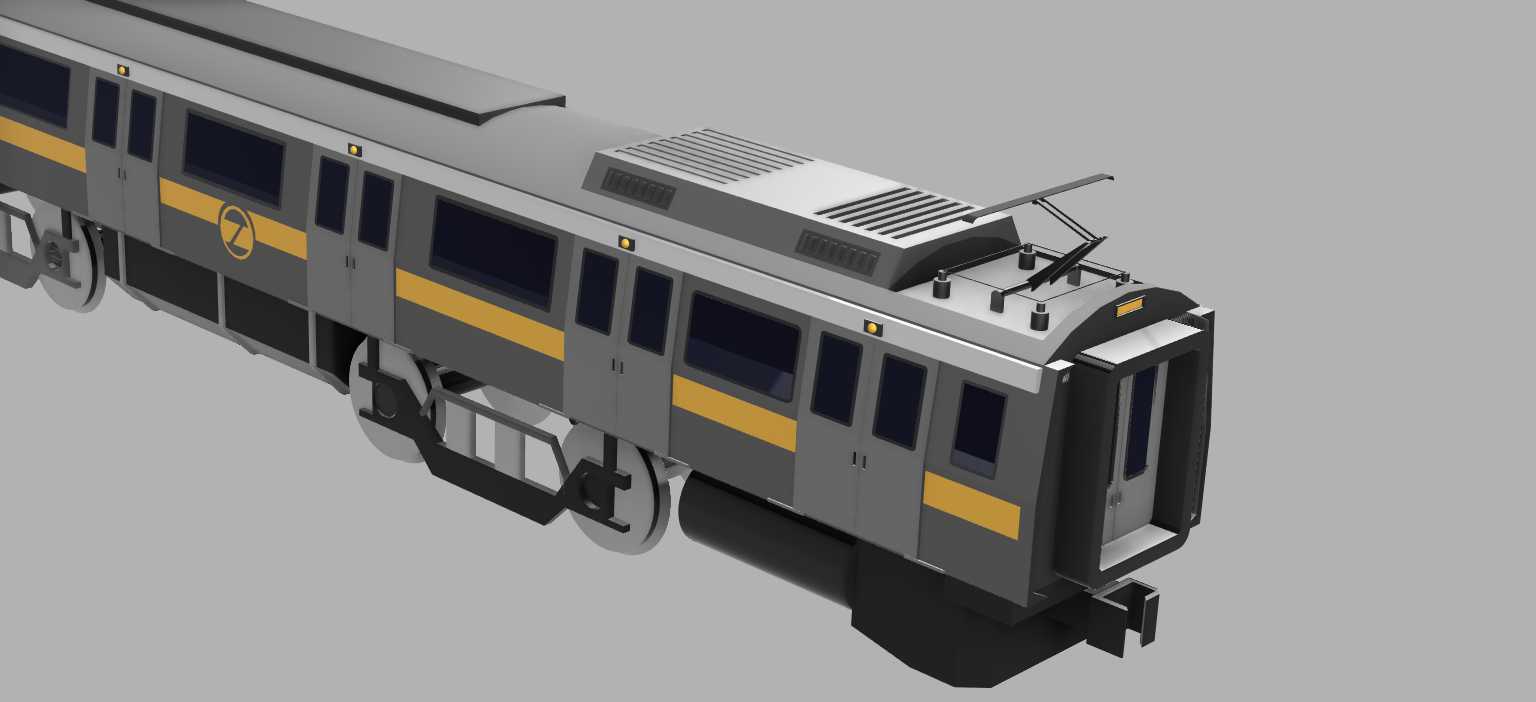

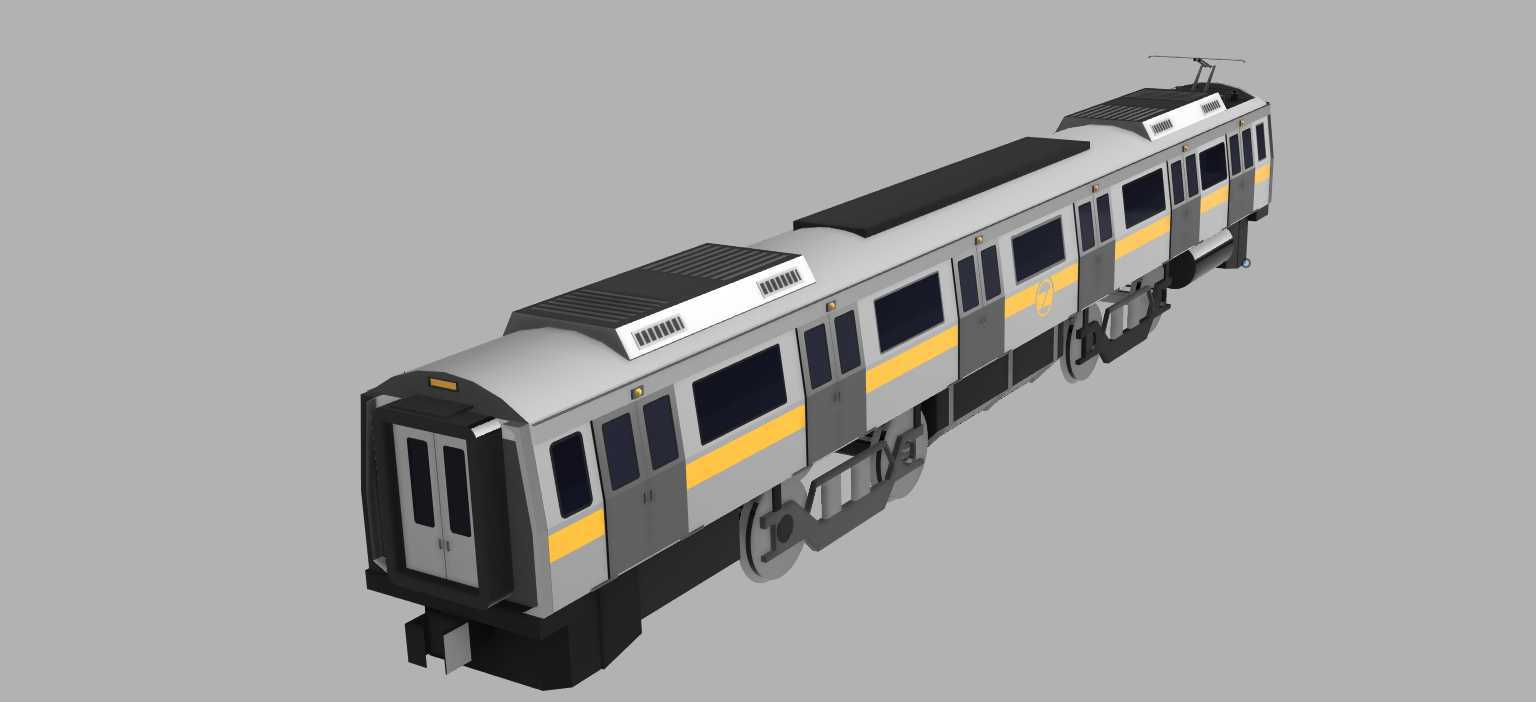

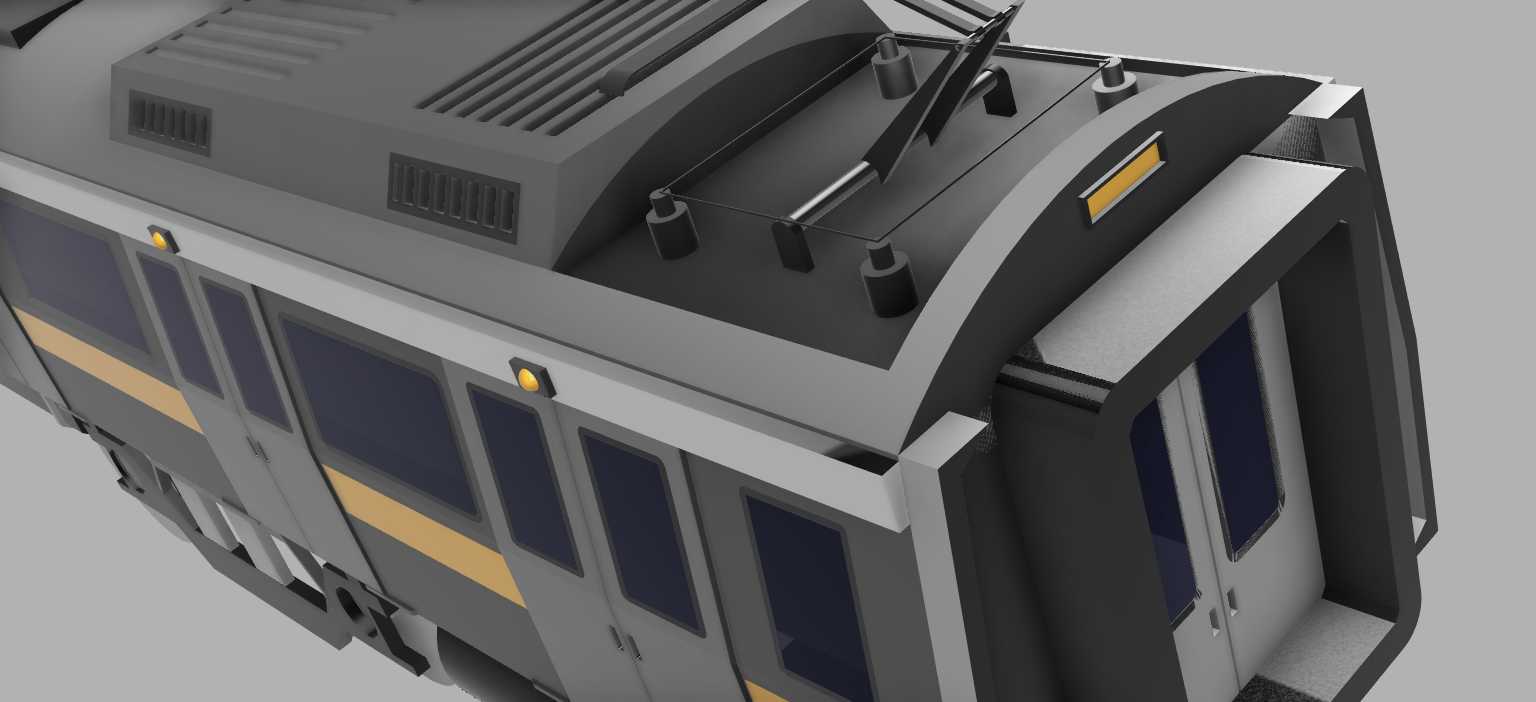

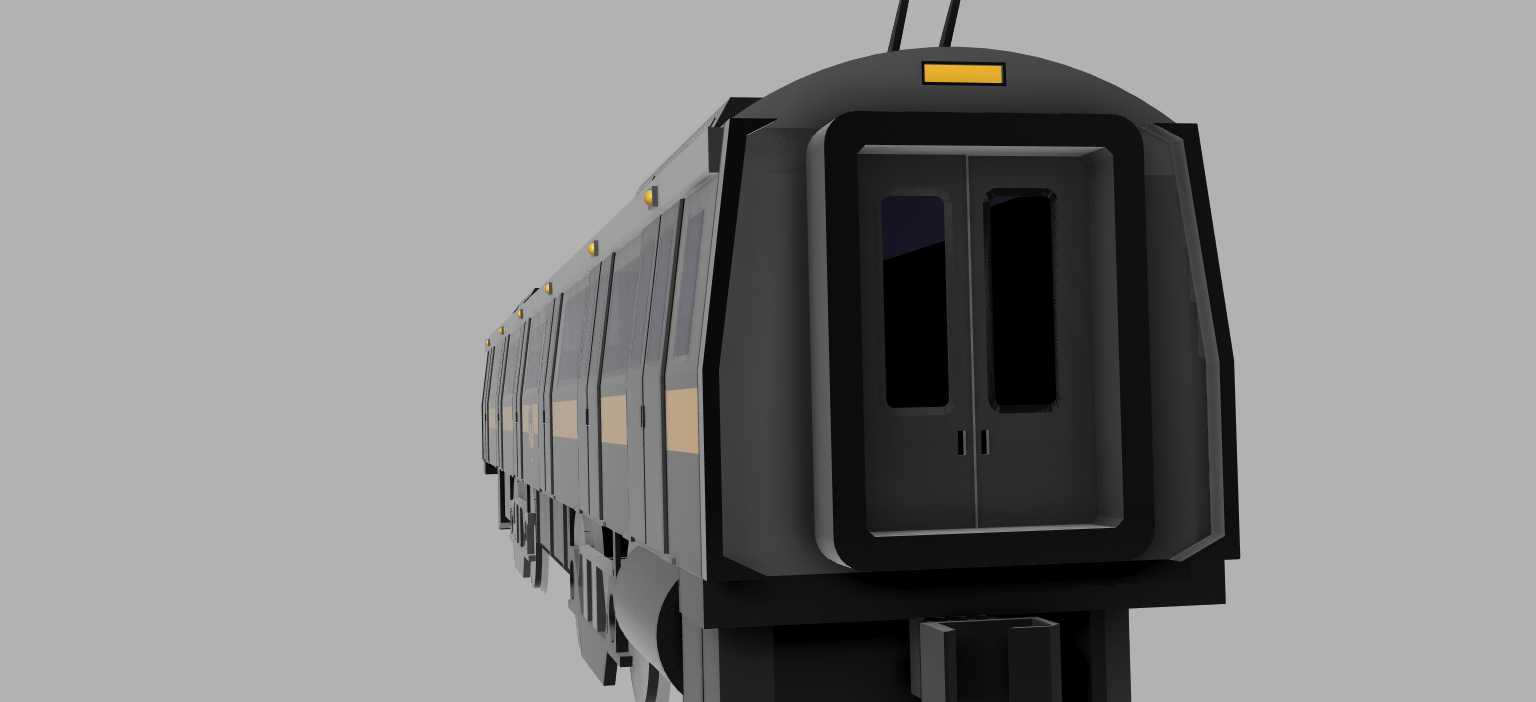

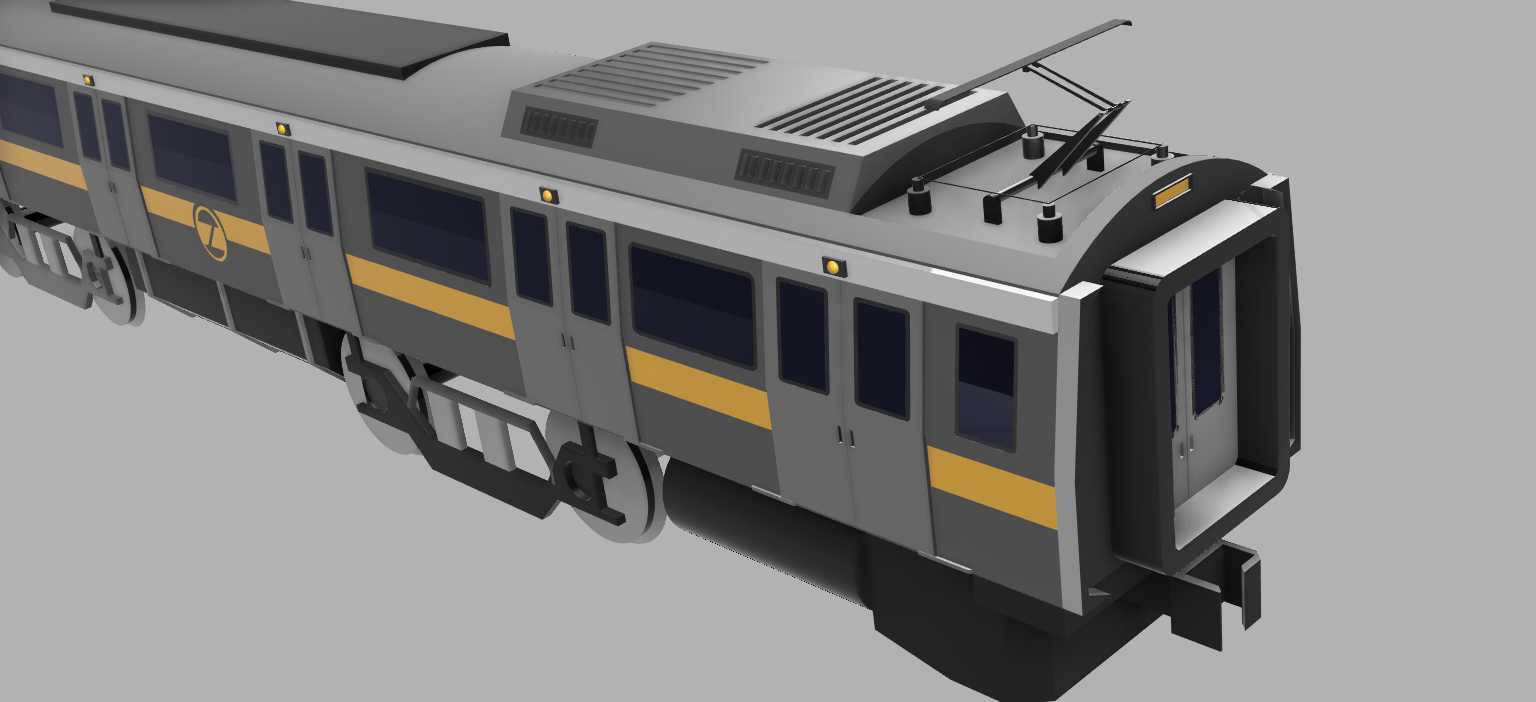

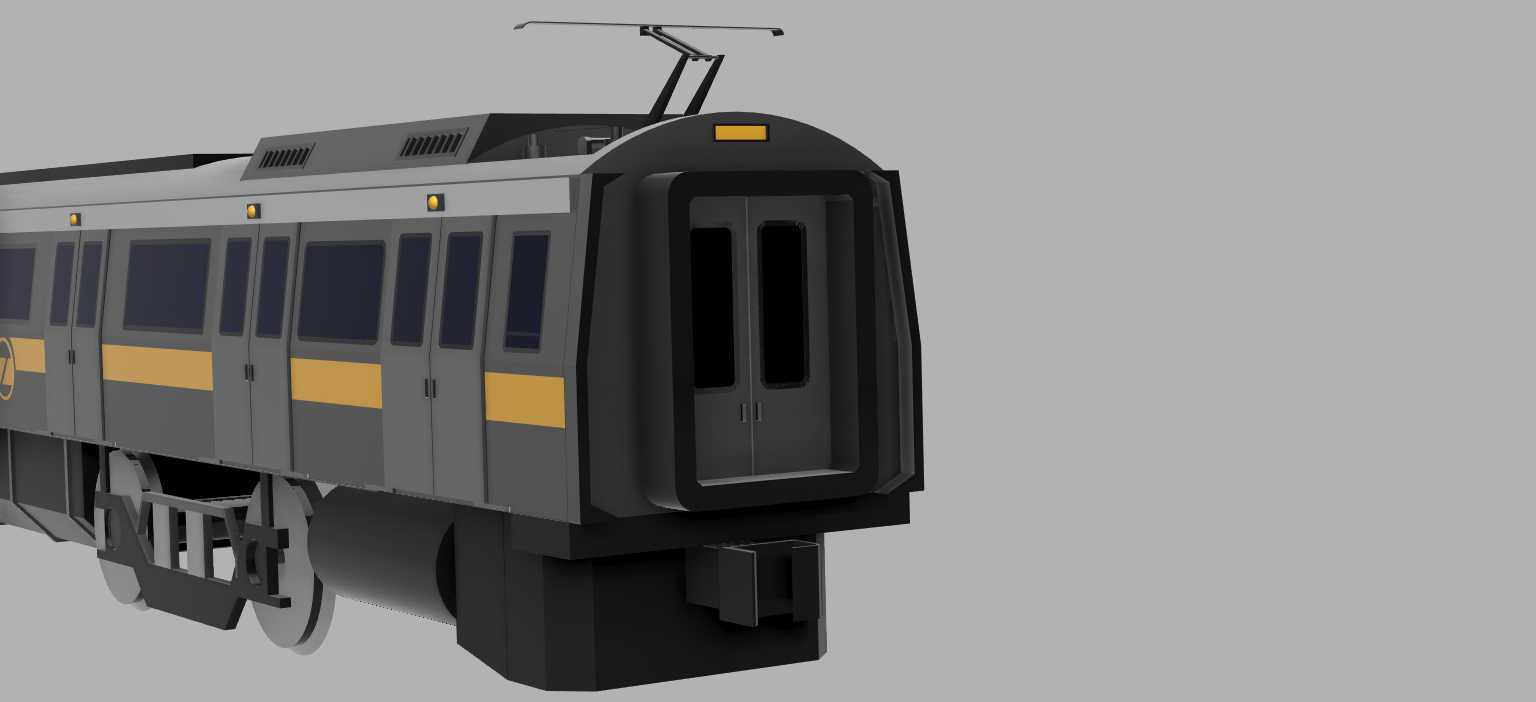

这款城轨客运列车的三维结构设计，首先围绕城市高密度通勤场景的实际需求展开，日常运行在城市地下与地面高架衔接的轨道线路中，承担中心城区与近郊组团间的大运量旅客输送任务，单节车厢的额定载客量可满足高峰时段大客流快速集散的要求，车体的外轮廓尺寸严格匹配城市轨道线路的建筑限界要求，在隧道段、高架段运行时不会与周边接触网支架、隧道壁、站台屏蔽门发生干涉，车侧的塞拉门结构在关闭时与车体外表面完全齐平，既可以降低高速运行时的空气阻力，也能避免车门突出部位在站台段刮碰屏蔽门等设施。设计过程中优先考虑了受电弓与架空接触网的匹配安装边界，受电弓的升降行程、工作压力范围完全适配DC750V/1500V架空接触网的安装高度，在列车通过道岔、接触网锚段关节位置时，弓网接触压力始终保持在合理区间，避免出现离线拉弧或者过度磨耗接触线的问题。走行部的转向架结构采用两轴设计，一系悬挂采用锥形橡胶堆定位，二系悬挂采用空气弹簧结构，既可以过滤轨道不平顺带来的高频振动，提升车厢内乘客的乘坐舒适度，也能保证轮对始终与轨面保持可靠贴合，在曲线半径较小的市区线路段通过时，轮对的横移量不会超出轨距允许的边界，避免出现脱轨风险。车体侧面的黄灰色涂装带沿车窗下沿通长布置，既符合城轨车辆的视觉识别要求，也能让站台乘客在较远位置清晰观察到列车的到来，车窗的尺寸设计兼顾了车厢内自然采光需求与车体结构强度要求，车窗玻璃采用夹层安全玻璃，即使受到外力冲击也不会出现碎裂脱落的情况。车端的连接结构预留了车钩、风挡、电气连接线的安装接口，可与同型号其他车厢快速编组连挂，连挂后各车厢之间的贯通通道宽度满足乘客快速疏散、乘务人员巡检通行的要求，车体下部的设备舱采用密封式设计，将制动系统、电气牵引设备、空调机组全部整合在舱内，既可以降低运行时的设备噪音向外传递，也能避免地面扬尘、雨雪侵入设备舱影响部件使用寿命。建模过程中对转向架的轮对、轴箱、制动夹钳等部件都做了等比例还原，各部件之间的运动间隙完全符合实际装配要求，在模拟过曲线、制动工况时，部件之间不会出现运动干涉，车顶部的空调机组、受电弓底座的安装位置都严格对齐车体顶部的安装座，安装孔位的间距、尺寸与实际车体结构完全匹配，可直接用于后续的装配仿真、限界校核工作。
