人造卫星主体结构及太阳能帆板设计

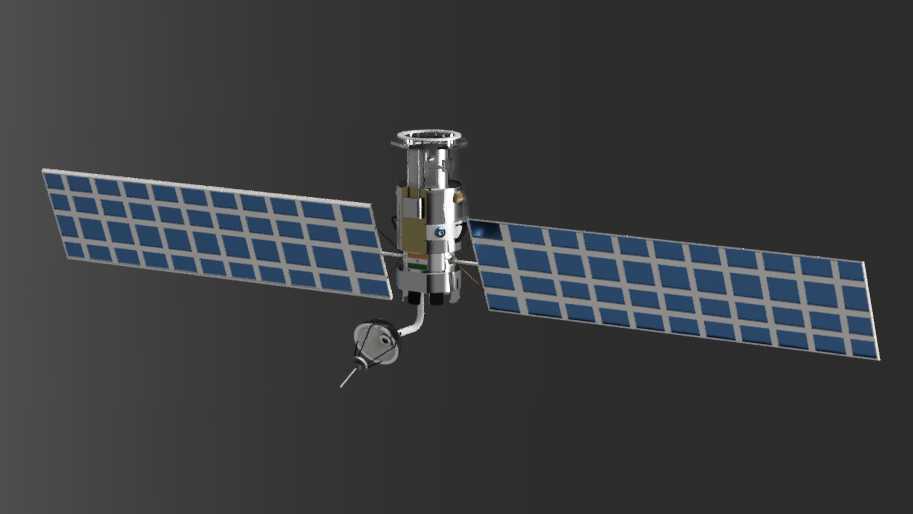

该卫星结构设计围绕近地轨道空间作业需求展开，核心承载舱采用中心承力筒构型，作为整星主承力结构，承担发射阶段过载、在轨运行阶段各类载荷的传递作用，承力筒内部预留了载荷安装接口、姿控组件安装位、推进模块安装空间，可根据不同任务需求适配不同类型的有效载荷，满足通讯、对地观测、空间试验等多类任务的搭载要求。两侧对称布置的太阳能帆板采用可展开式铰接结构，入轨前处于折叠收拢状态，可适配运载火箭整流罩的包络尺寸限制，入轨后通过铰链处的展开机构驱动帆板完全展开，为整星提供持续的电能供给，帆板表面的电池片排布经过优化，在保证受晒面积的前提下尽可能降低结构重量，帆板与主体舱段的连接部位设置有驱动机构，可驱动帆板调整朝向，始终对准太阳方向以最大化发电效率。主体舱段外侧布置有姿控推力器安装位、通信天线安装接口，其中侧下方伸出的抛物面通信天线采用可转动支架连接，可根据测控需求调整指向，实现与地面站的信号传输、星间链路的通信交互。设计过程中充分考虑了空间环境下的结构可靠性，各连接部位的安装边界均预留了足够的安装公差，避免在轨温度交变环境下结构热变形导致的卡滞问题，整星的质心配置经过反复校核，保证帆板展开前后整星质心始终位于中心承力筒轴线上，降低姿控系统的调节负担。帆板的展开锁定机构采用冗余设计，保证展开动作的可靠性，锁定后可提供足够的连接刚度，避免帆板在轨道运行过程中出现振动影响载荷工作精度。主体舱段的外表面预留有多层隔热材料的安装位，可适配空间热控系统的安装需求，保证舱内设备始终处于合适的工作温度区间。各分系统的走线通道均在结构设计阶段做了预留，避免线缆与结构件出现干涉，同时方便总装阶段的线缆布设与检修操作。
