超宽带射频识别混合天线结构设计

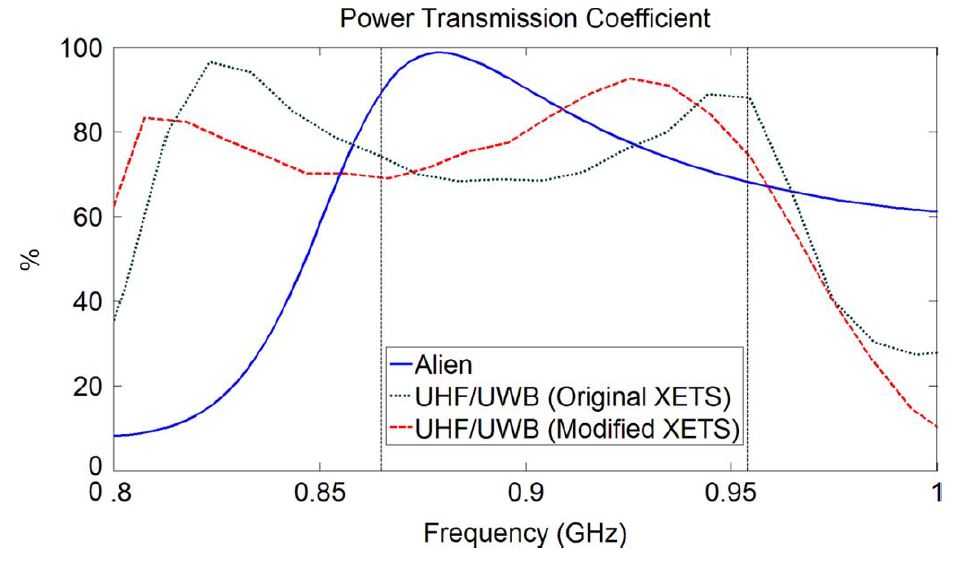

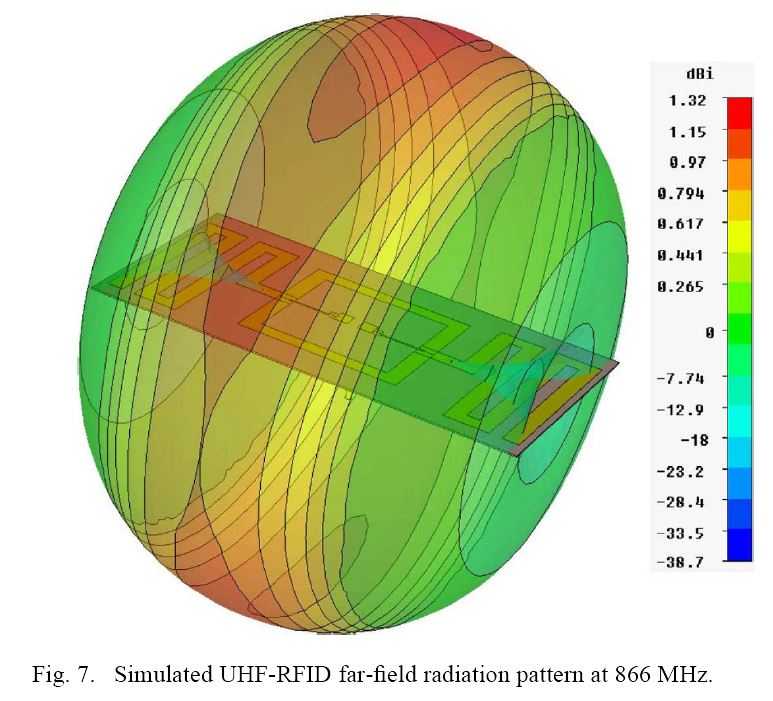

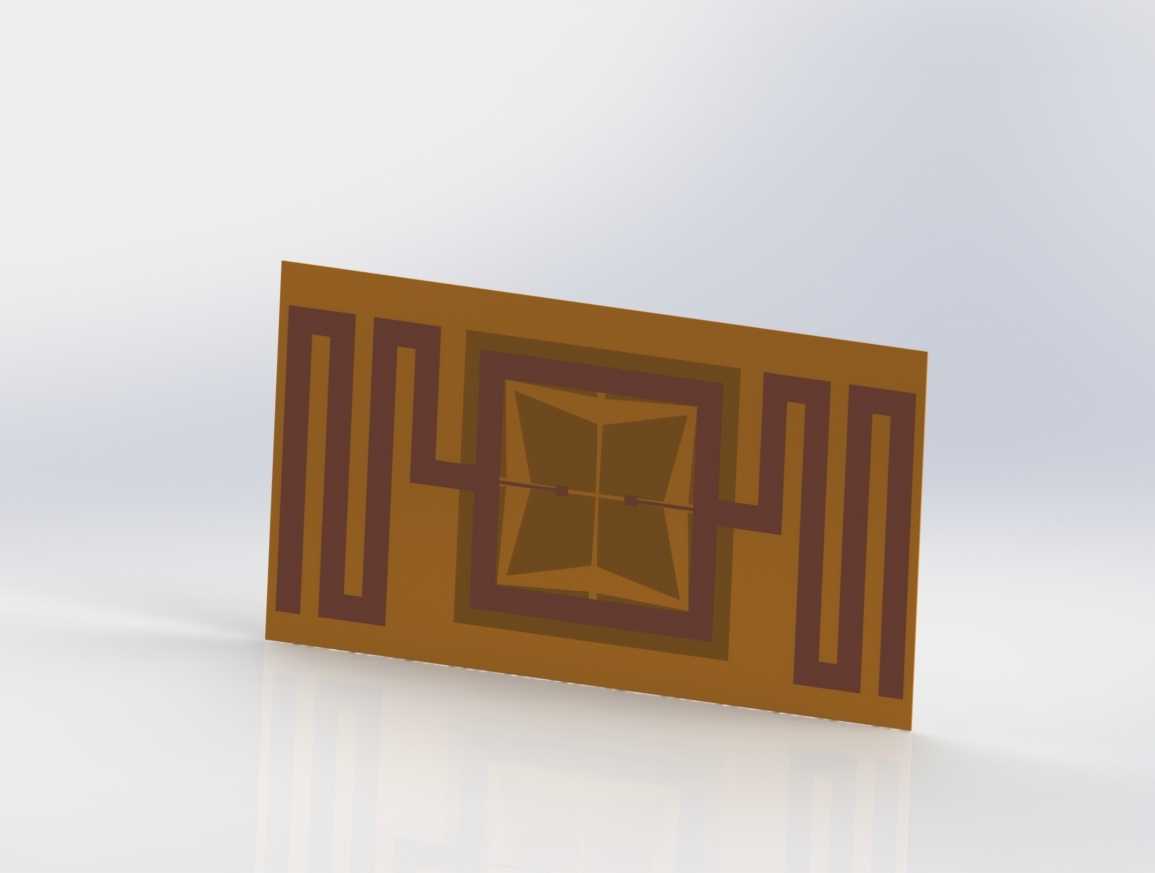

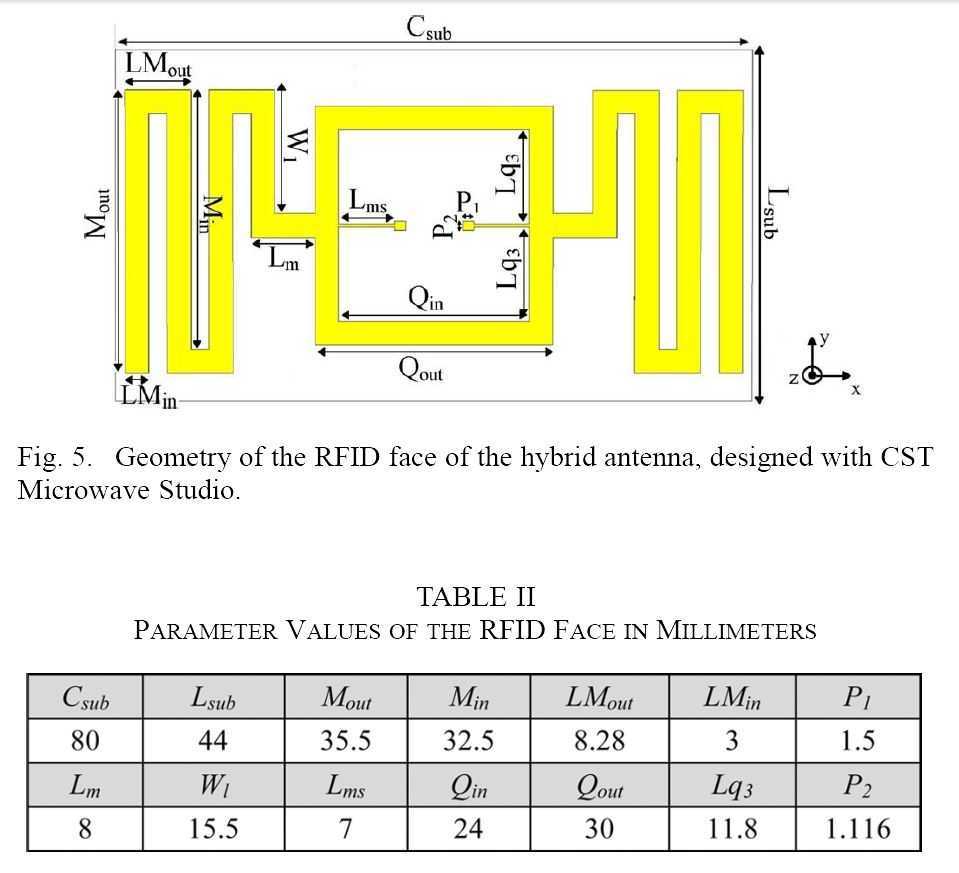

在室内定位与被动识别场景中，传统单频段天线往往无法同时覆盖超宽带定位与UHF射频识别的工作频段，容易出现定位精度不足、识别距离受限的问题，这款混合天线的设计正是为了解决这类多场景兼容的工程需求。从结构设计思路来看，天线采用平面印刷结构，基底选用常规高频PCB板材，辐射单元采用对称蝶形结构作为UWB频段的核心辐射体，外围嵌套回折型偶极子臂负责UHF频段的信号收发，两层辐射结构通过微带线实现阻抗匹配，无需额外加载匹配元件即可实现双频段的良好驻波特性，这种一体化平面设计大幅降低了天线的整体厚度，适配薄型标签的安装需求。从实际功能特性来看，该天线可同时工作在UHF射频识别频段与UWB超宽带频段，在被动识别场景下可完成标签信息的非接触读取，在定位场景下可通过UWB信号的飞行时间测量实现厘米级的室内定位精度，两种功能可通过同一辐射面实现，无需额外增设天线单元，有效缩小了终端识别定位设备的整体体积。在安装边界方面，该天线整体为薄型矩形片状结构，无突出结构件，可直接贴合在塑料、纸质等非金属载体表面安装，安装时需注意远离金属遮挡物，金属材质会对天线辐射方向图产生畸变影响，导致识别距离缩短、定位精度下降，若必须在金属表面使用，需在天线与金属面之间增设一定厚度的吸波材料隔层。在实际工程应用中，这类混合天线可集成在仓储物流的货物标签中，同时完成货物信息的批量识别与库内高精度定位，也可应用在室内人员定位胸卡、资产定位标签等场景，替代传统需要分别搭载识别天线与定位天线的方案，降低终端设备的硬件成本与结构复杂度。从建模细节来看，该模型完整还原了天线的辐射单元走线、基底厚度与馈电点位置，结构工程师在进行终端设备结构设计时，可直接调用该模型进行安装空间校核，提前预留天线的净空区域，避免结构件遮挡天线辐射面导致的性能下降，也可根据实际安装需求对天线的外围尺寸进行等比例缩放调整，匹配不同尺寸的终端设备外壳。
