集成飞控电调接收机的小型四旋翼飞行器结构

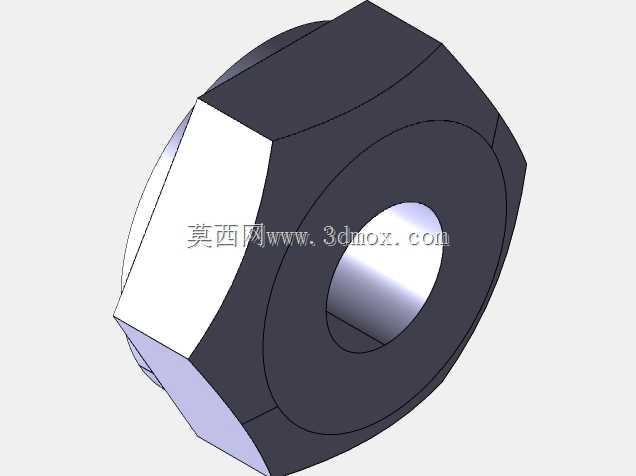

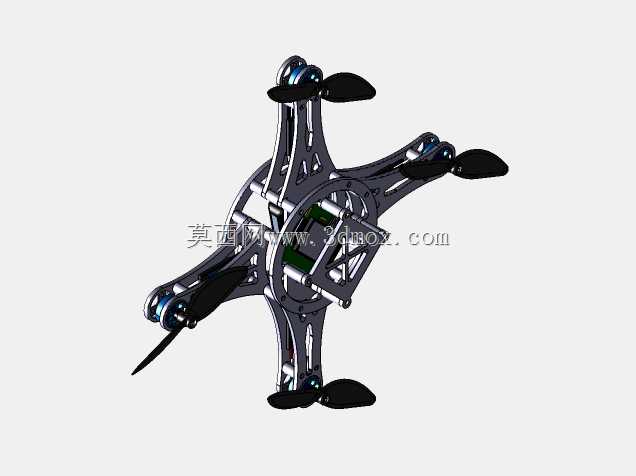

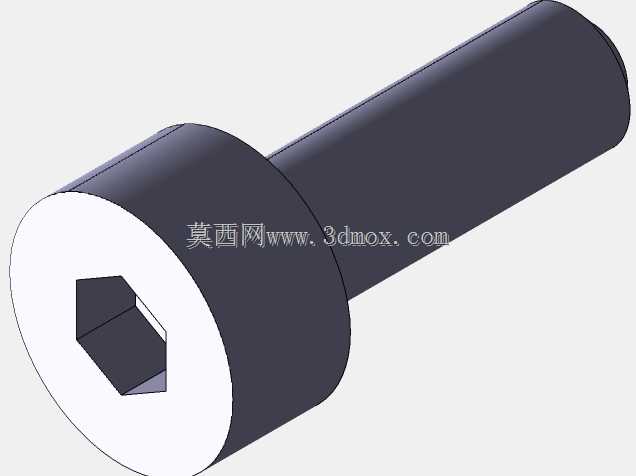

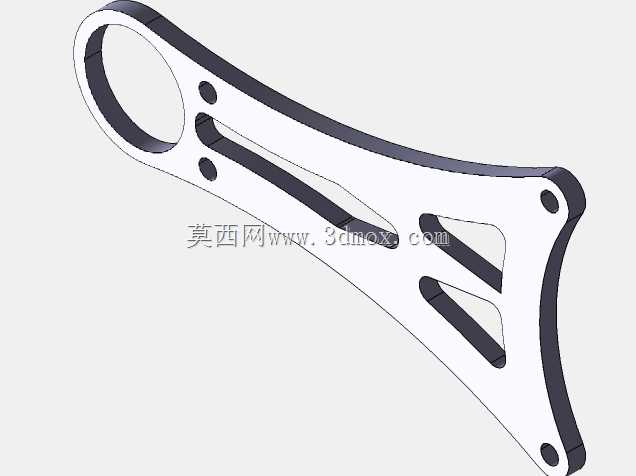

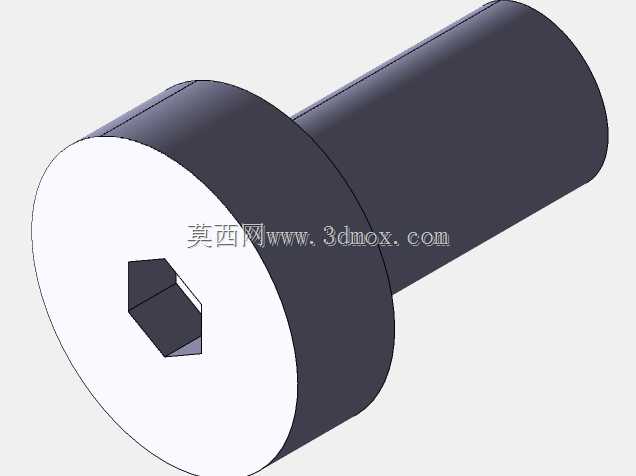

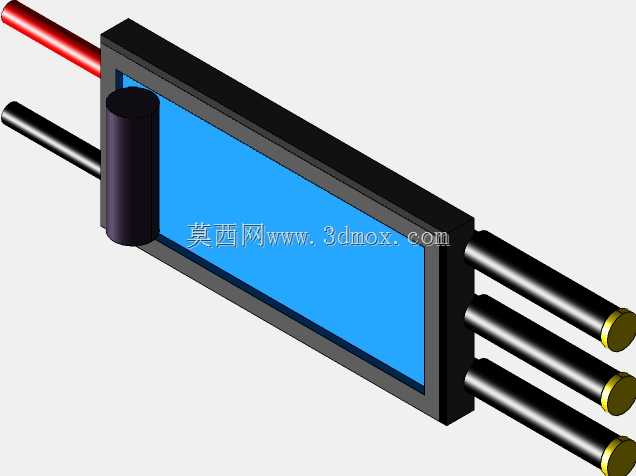

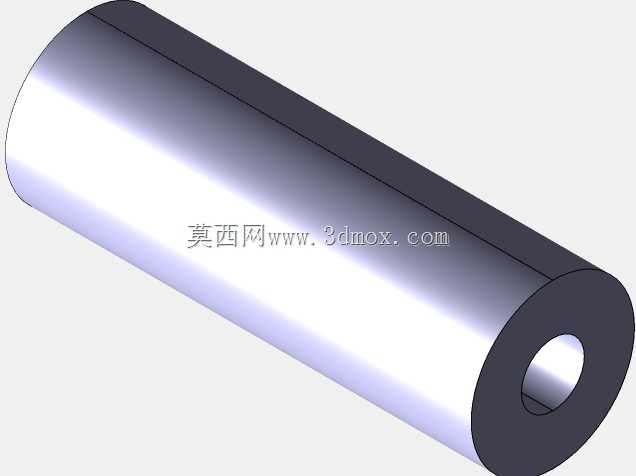

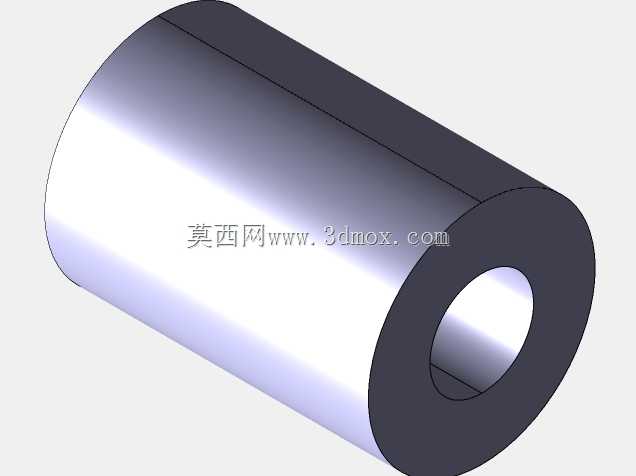

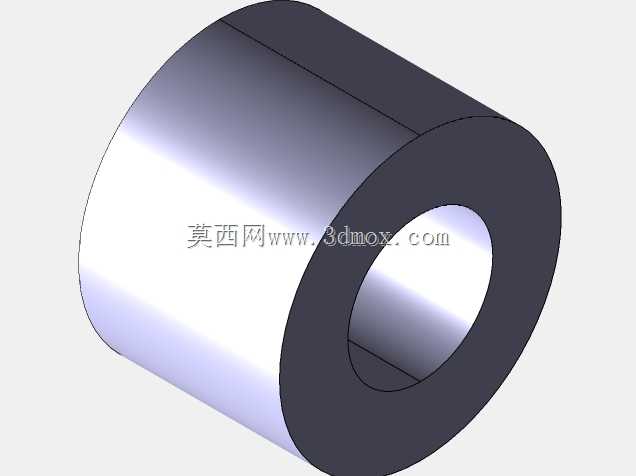

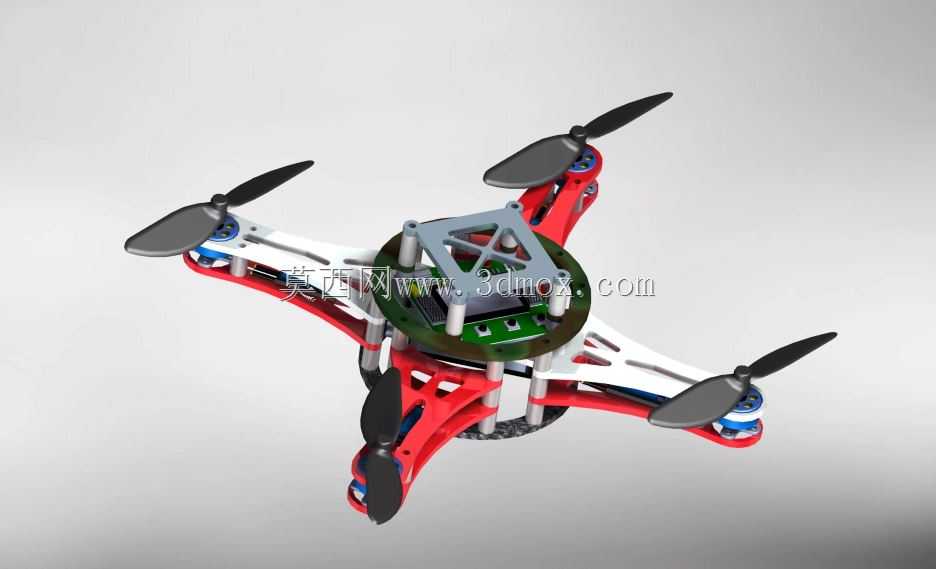

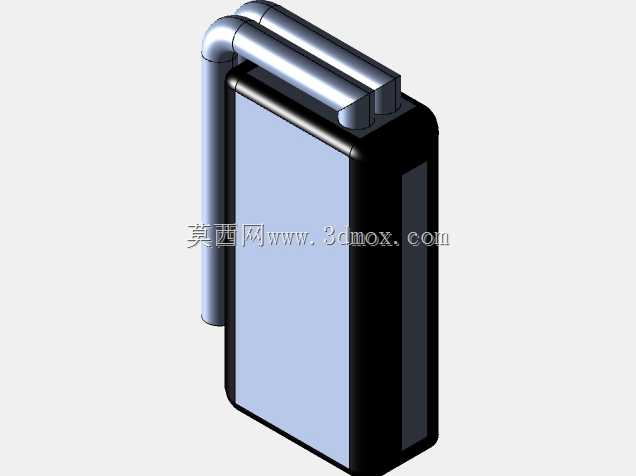

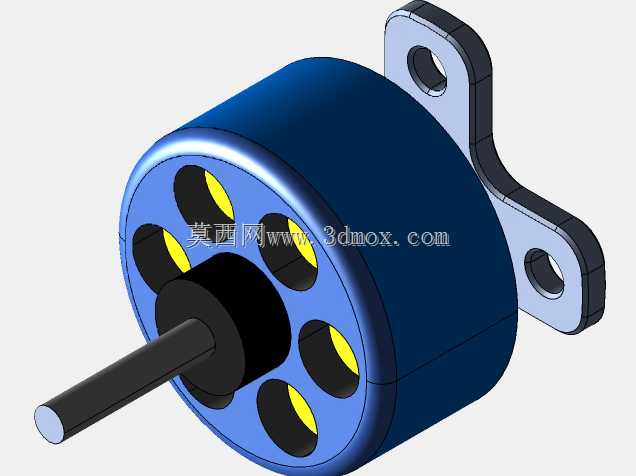

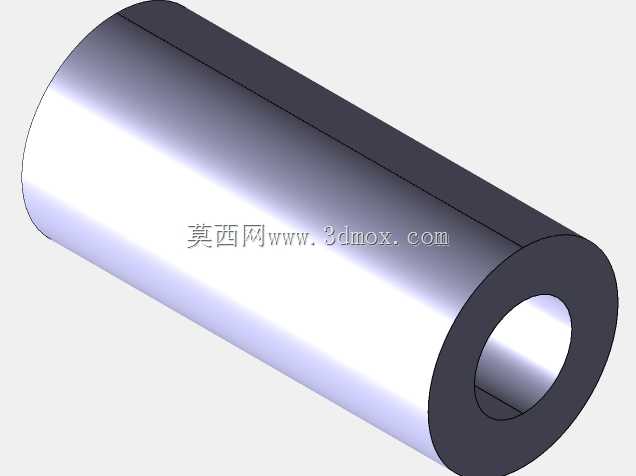

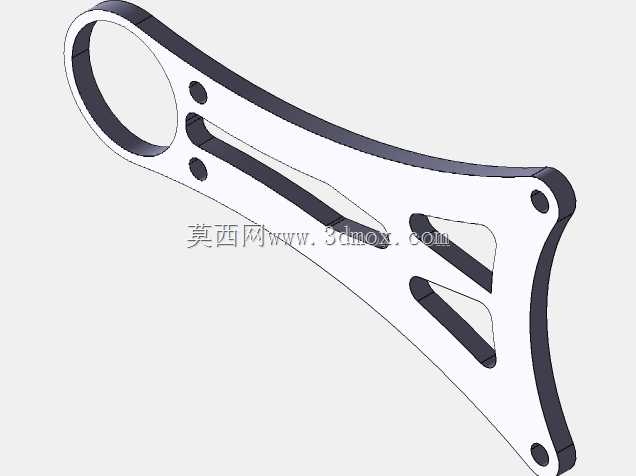

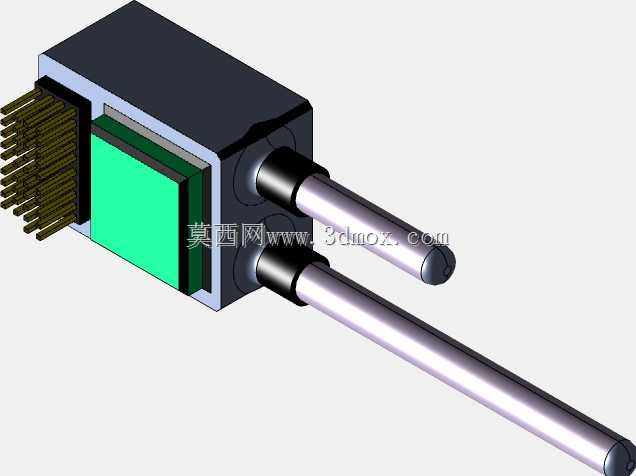

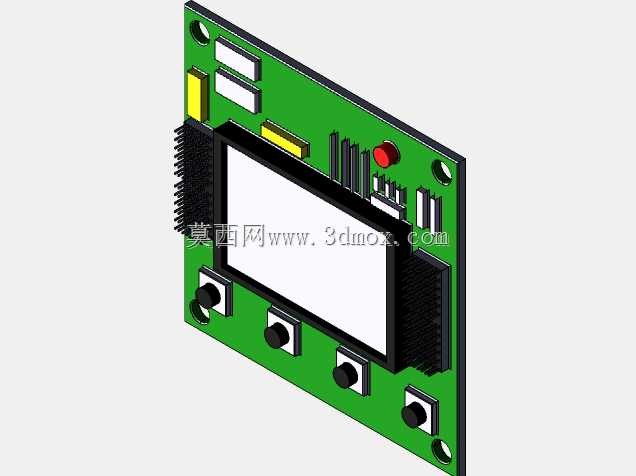

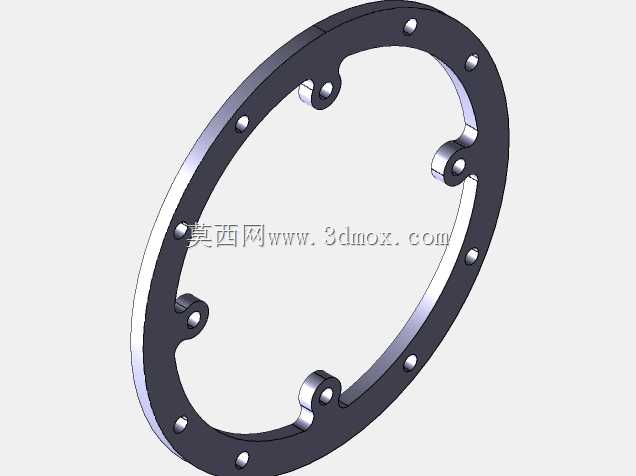

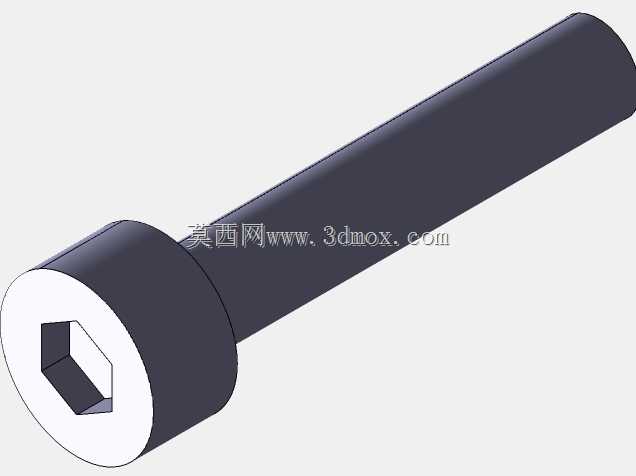

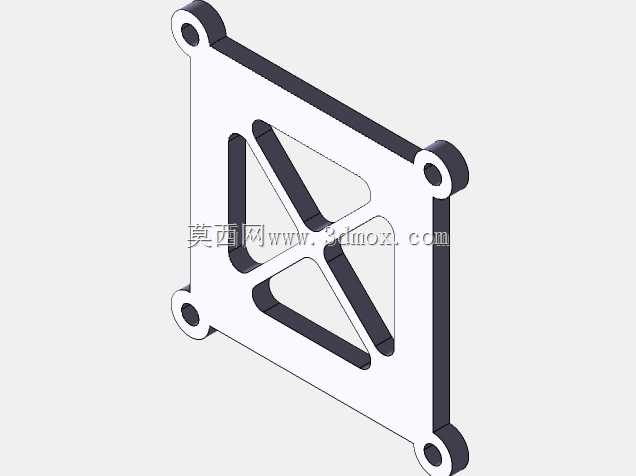

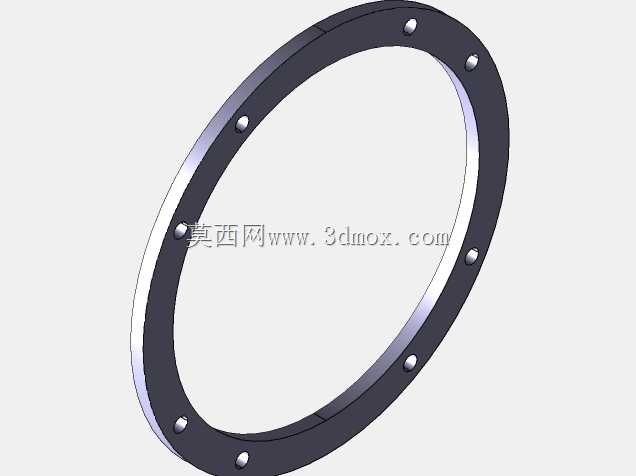

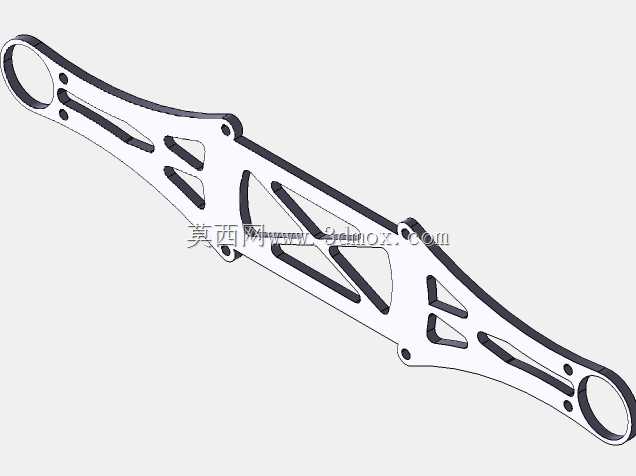

这款小型四旋翼飞行器的结构设计，核心围绕轻量载荷下的飞行稳定性与部件集成度展开，机臂采用红白双色的镂空轻量化结构，在保证结构刚度的前提下尽可能降低整机自重，四个机臂沿中心机架呈X型对称分布，每个机臂末端预留电机安装位，适配常规22系列外转子无刷电机的安装孔位，安装时需保证电机轴与机臂平面垂直，避免产生额外的飞行力矩损耗。中心机架采用分层堆叠设计，最上层为镂空的安装固定板，可用于搭载小型任务载荷，比如轻量化的航拍模块或者传感装置，中间层预留飞控板的安装空间，设计时特意将飞控安装位设置在整机几何中心位置，保证飞控的加速度计、陀螺仪采集的数据不会因为安装偏心产生误差，下层则整合了四个电调的安装位，将电调直接集成在中心机架周边，既缩短了电调到电机的接线长度，减少线路内阻带来的动力损耗，也避免了飞线外露在飞行过程中被螺旋桨剐蹭的风险。接收机的安装位设置在中心机架的侧方，避开电调与电机的电磁干扰区域，保证遥控信号的接收稳定性。从实际应用场景来看，这类小型四旋翼多用于室内科研实验、小范围环境巡检或者航模教学场景，整机的安装边界需要注意螺旋桨旋转时的扫掠范围，相邻机臂的电机轴距经过匹配计算，搭配对应尺寸的正反螺旋桨，飞行时不会产生桨间气流干扰。设计过程中机臂与中心机架的连接采用柱式插接加螺丝紧固的方式，既保证了连接强度，也能在炸机时通过更换单独机臂降低维护成本，中心板的走线槽预留了足够的线路容纳空间，电源线与信号线分开排布，减少信号干扰。机架的受力点集中在机臂与中心板的连接位置，该位置做了局部加厚处理，承受飞行时电机产生的拉力与机动动作带来的交变载荷，避免长期飞行出现结构疲劳断裂。起落部分没有采用额外的起落架结构，直接利用机臂下方的凸起结构作为着陆支撑，降低整机重量的同时，也能在硬着陆时吸收部分冲击能量，保护中心板上的电子元器件。螺旋桨采用两叶设计，搭配对应KV值的电机，能在小尺寸下提供足够的升力，整机的重心经过配平设计，落在中心机架的几何中心垂线上，保证飞行时的姿态稳定，不需要额外增加配重块调整重心。
