ULA火箭用轻量化支撑固定支架结构

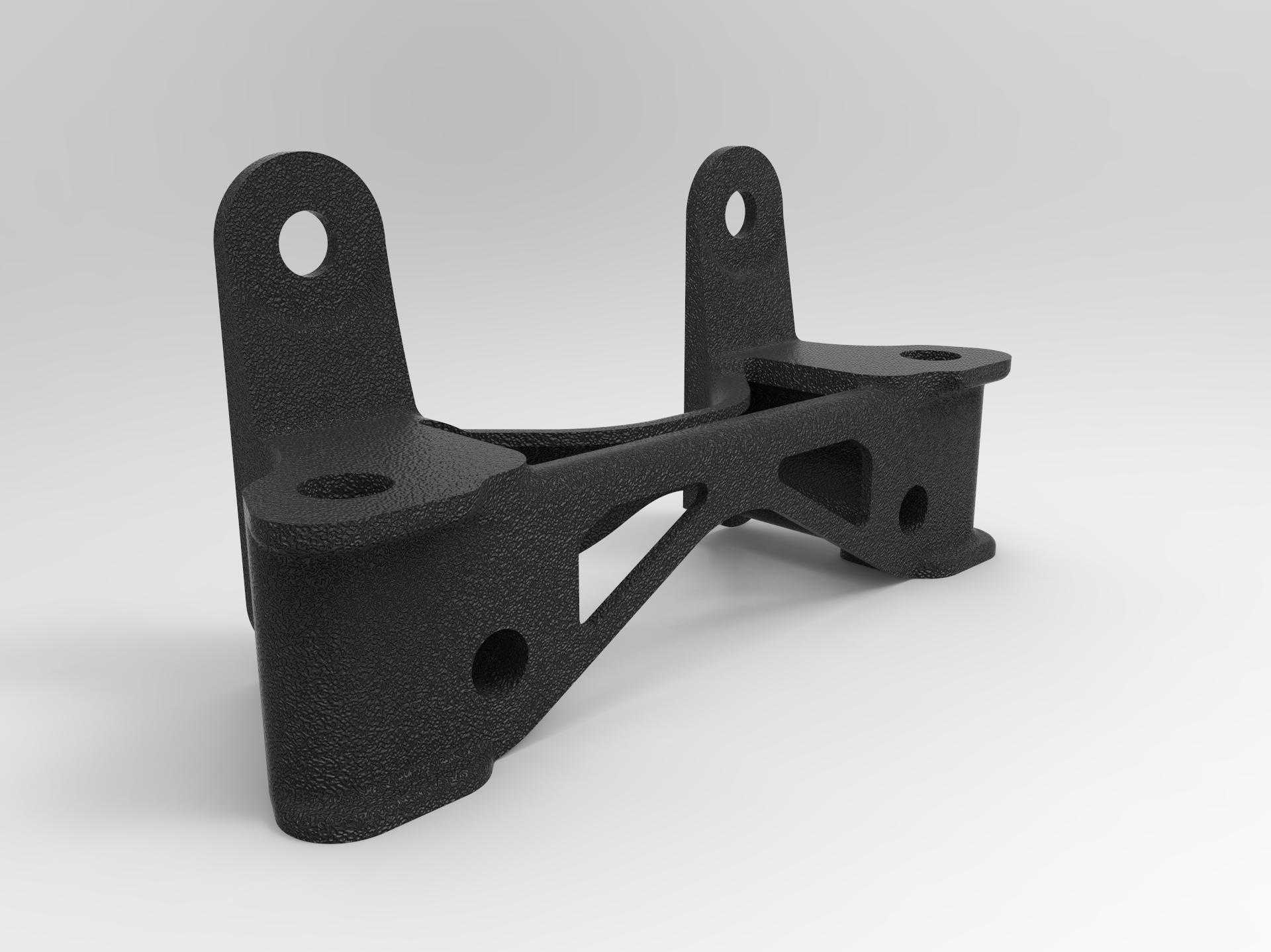

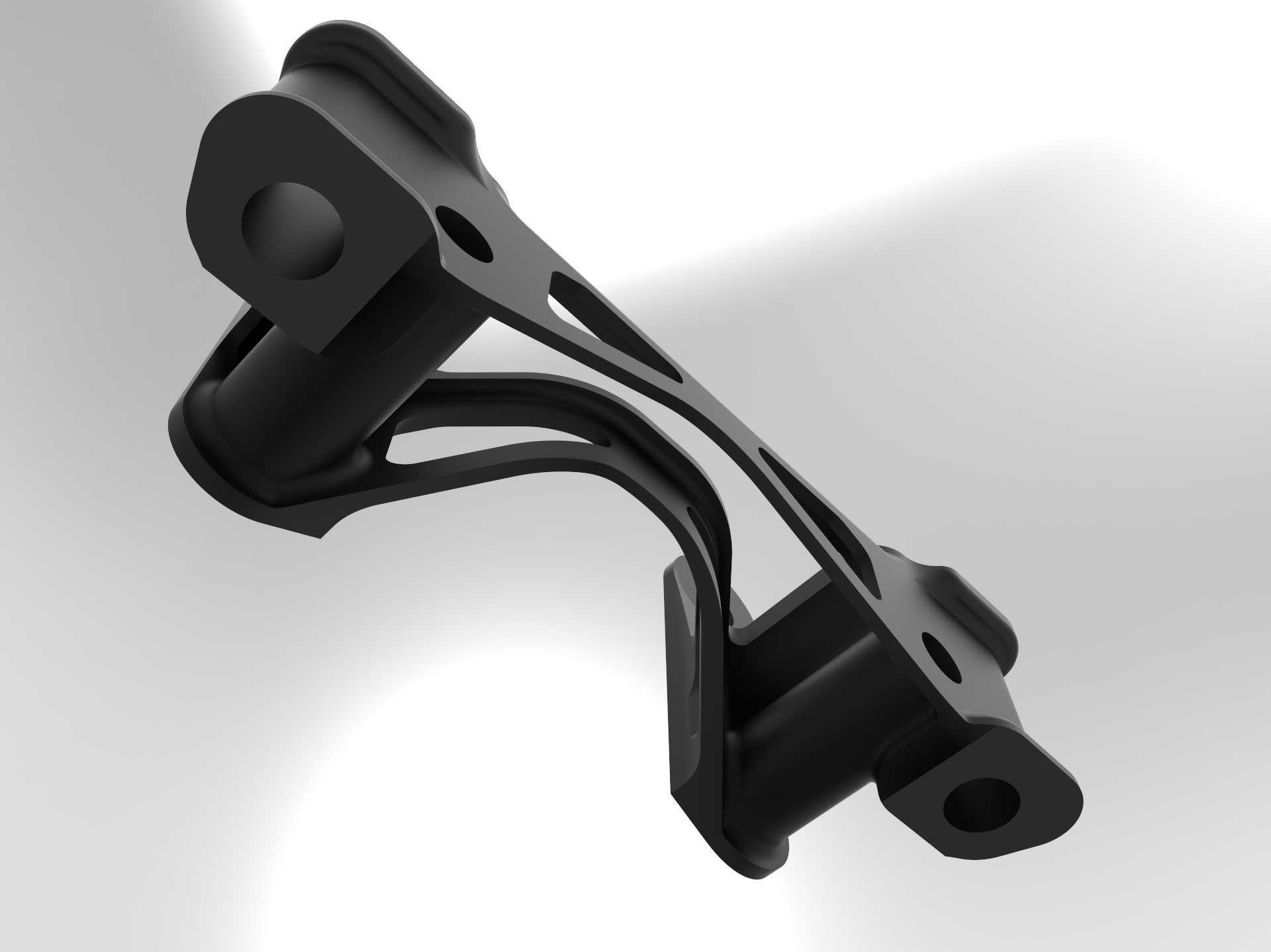

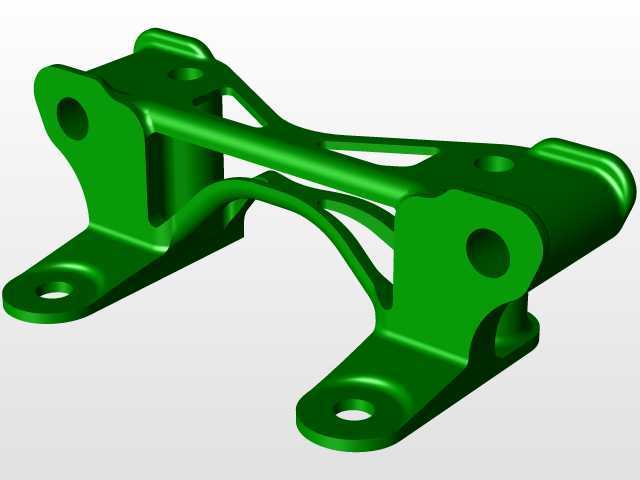

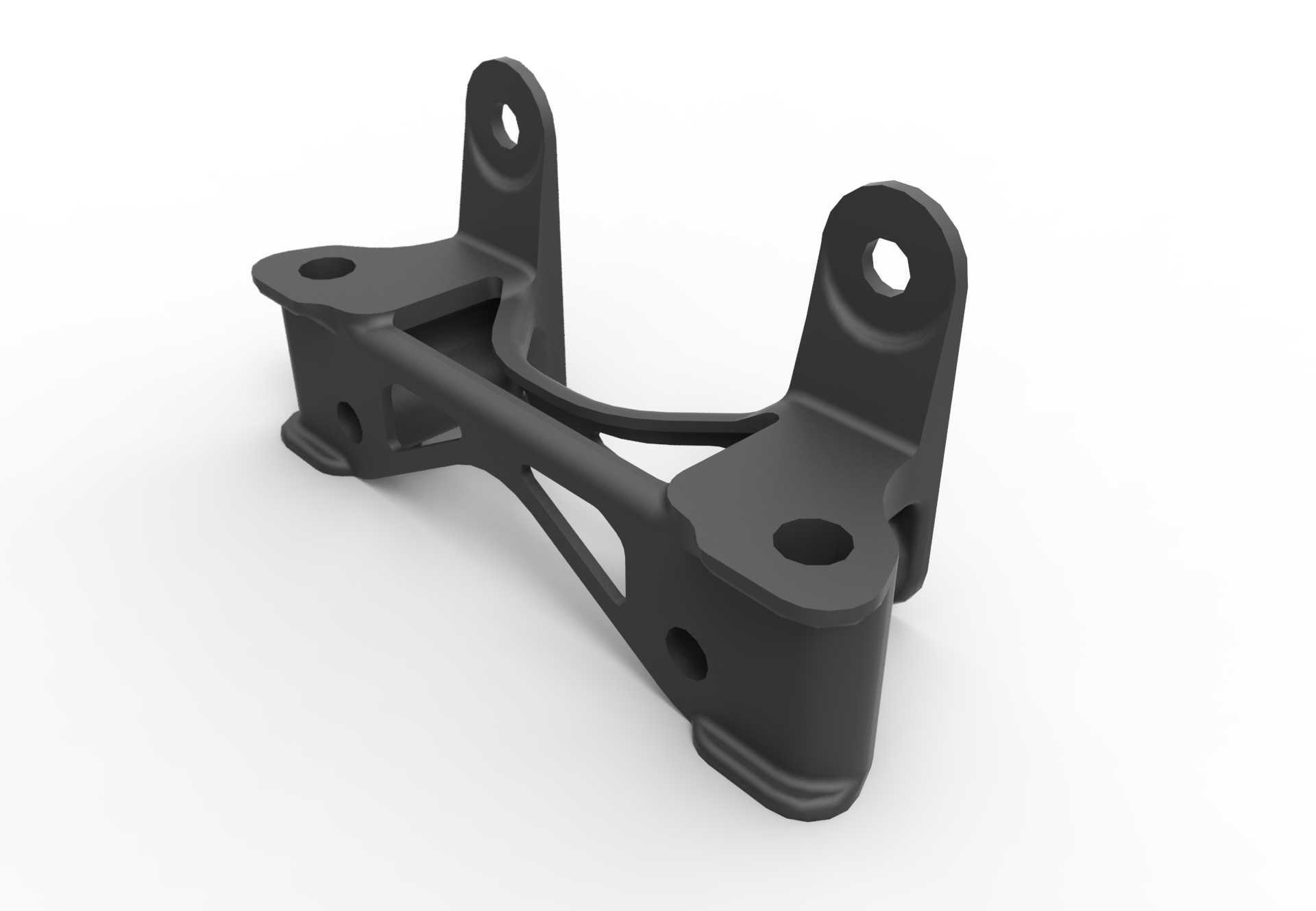

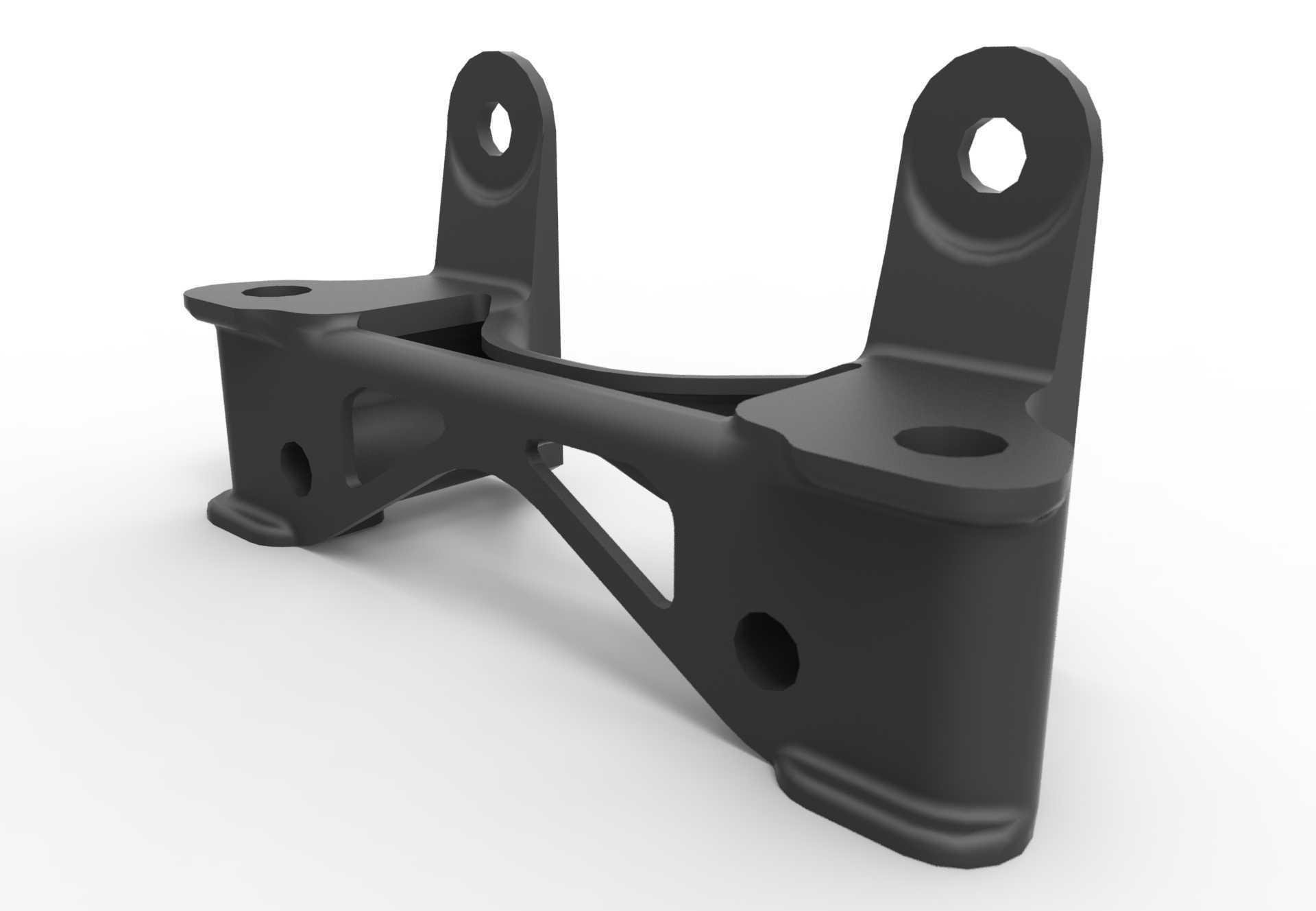

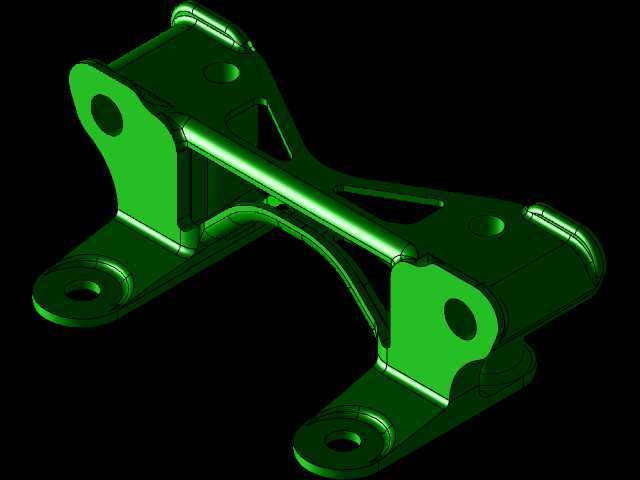

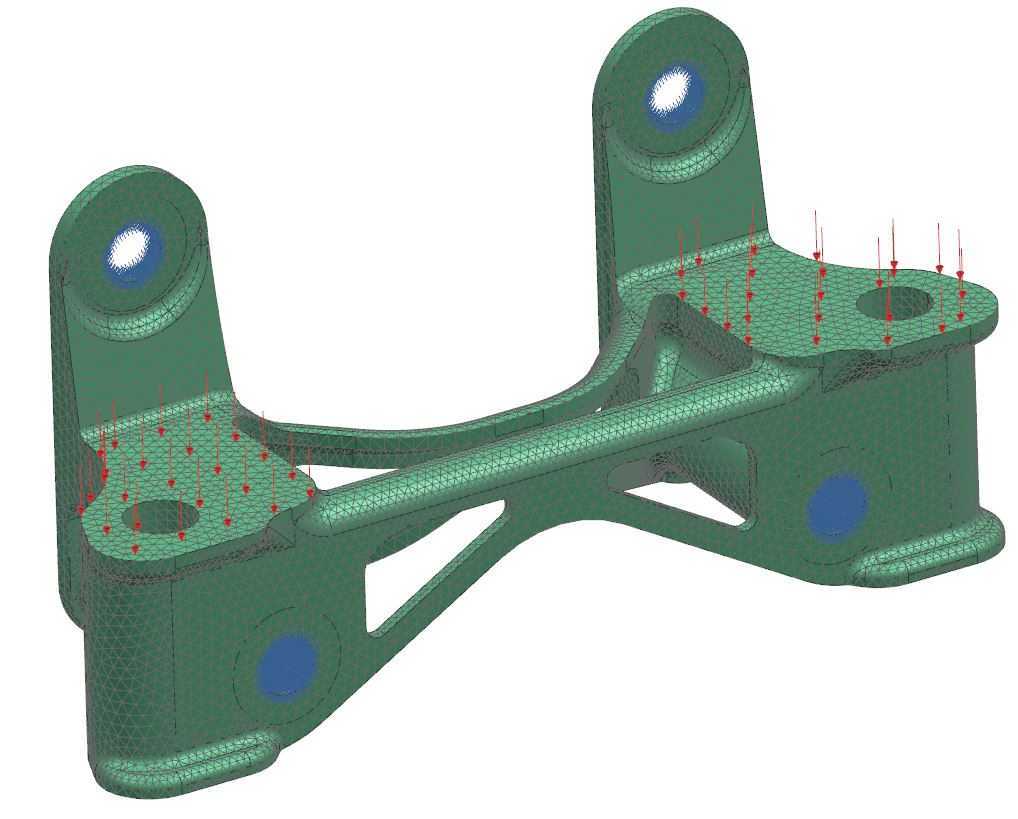

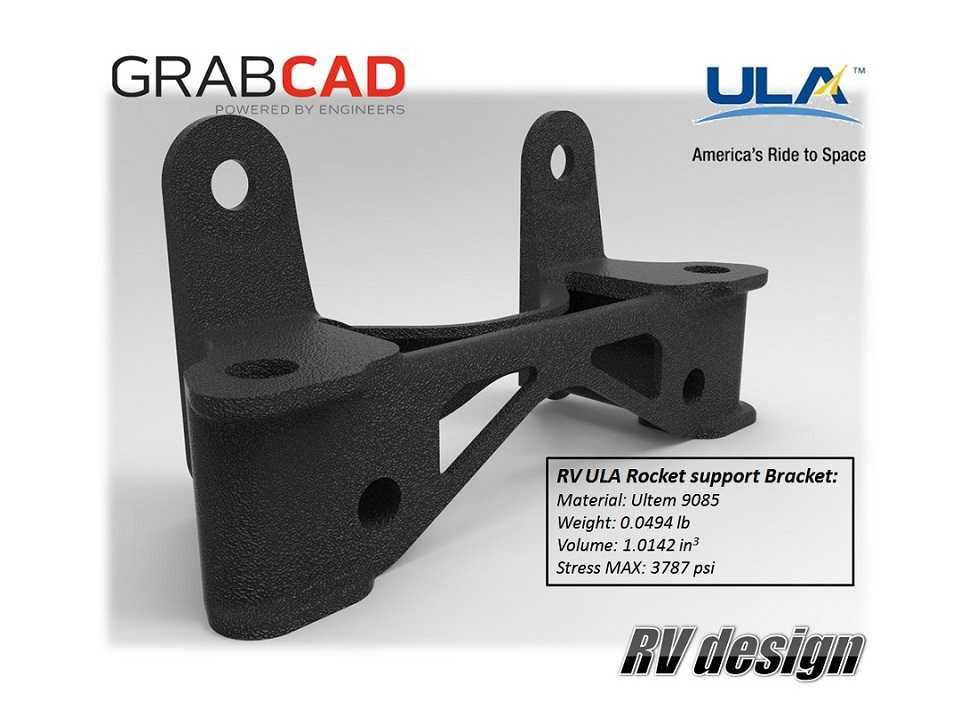

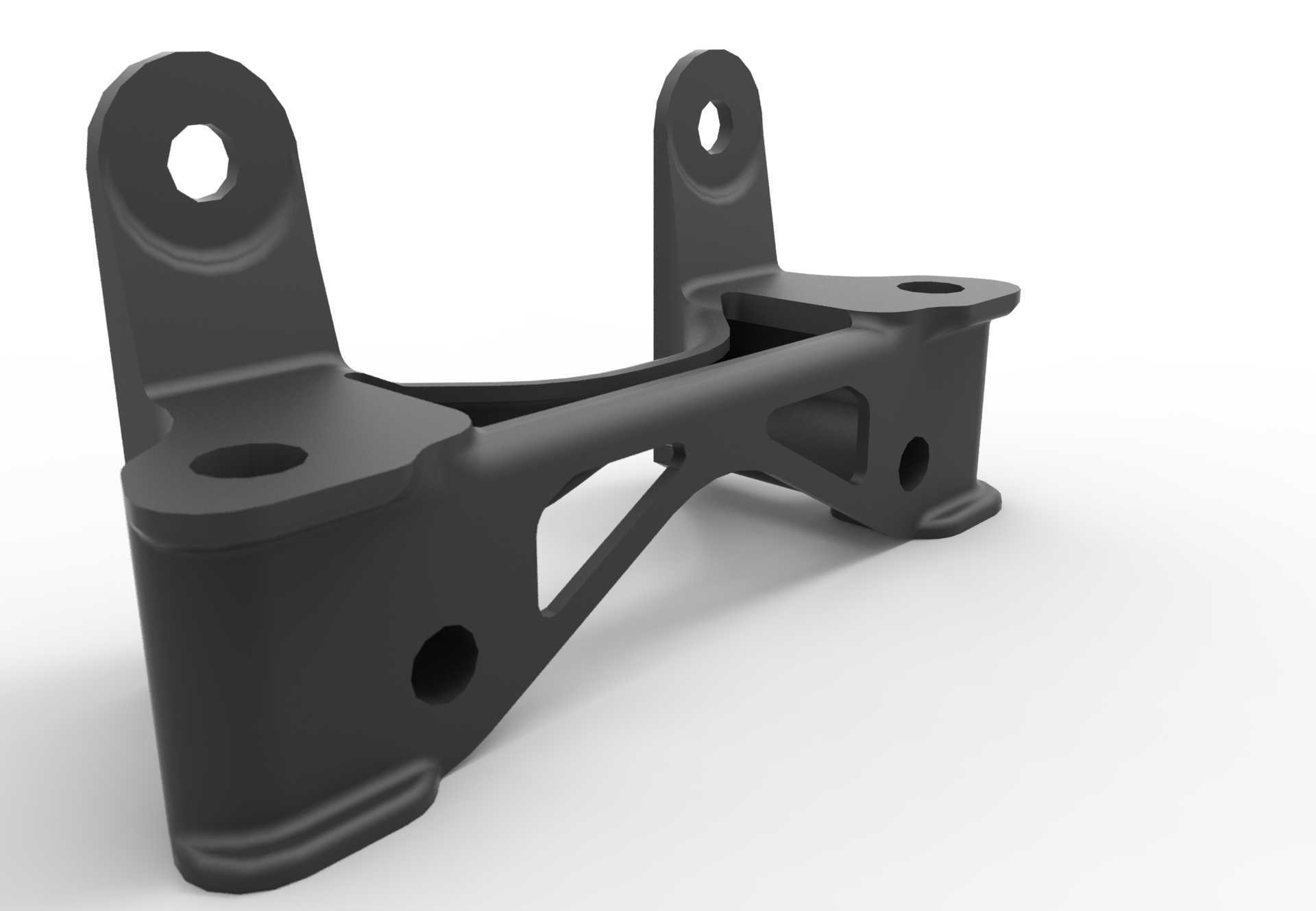

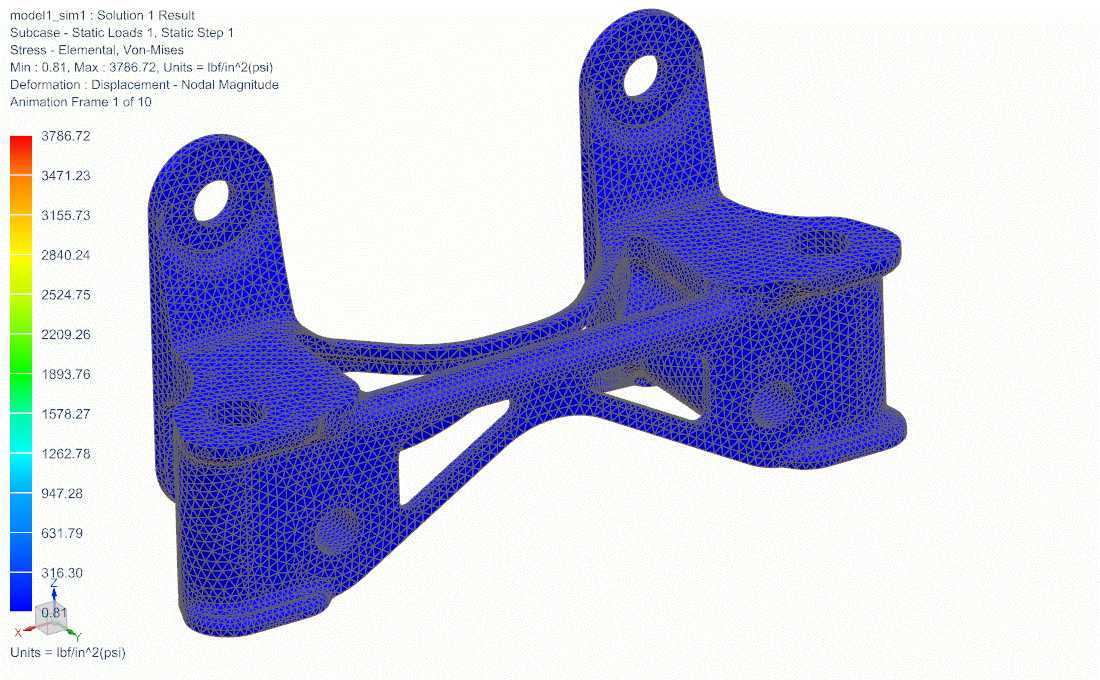

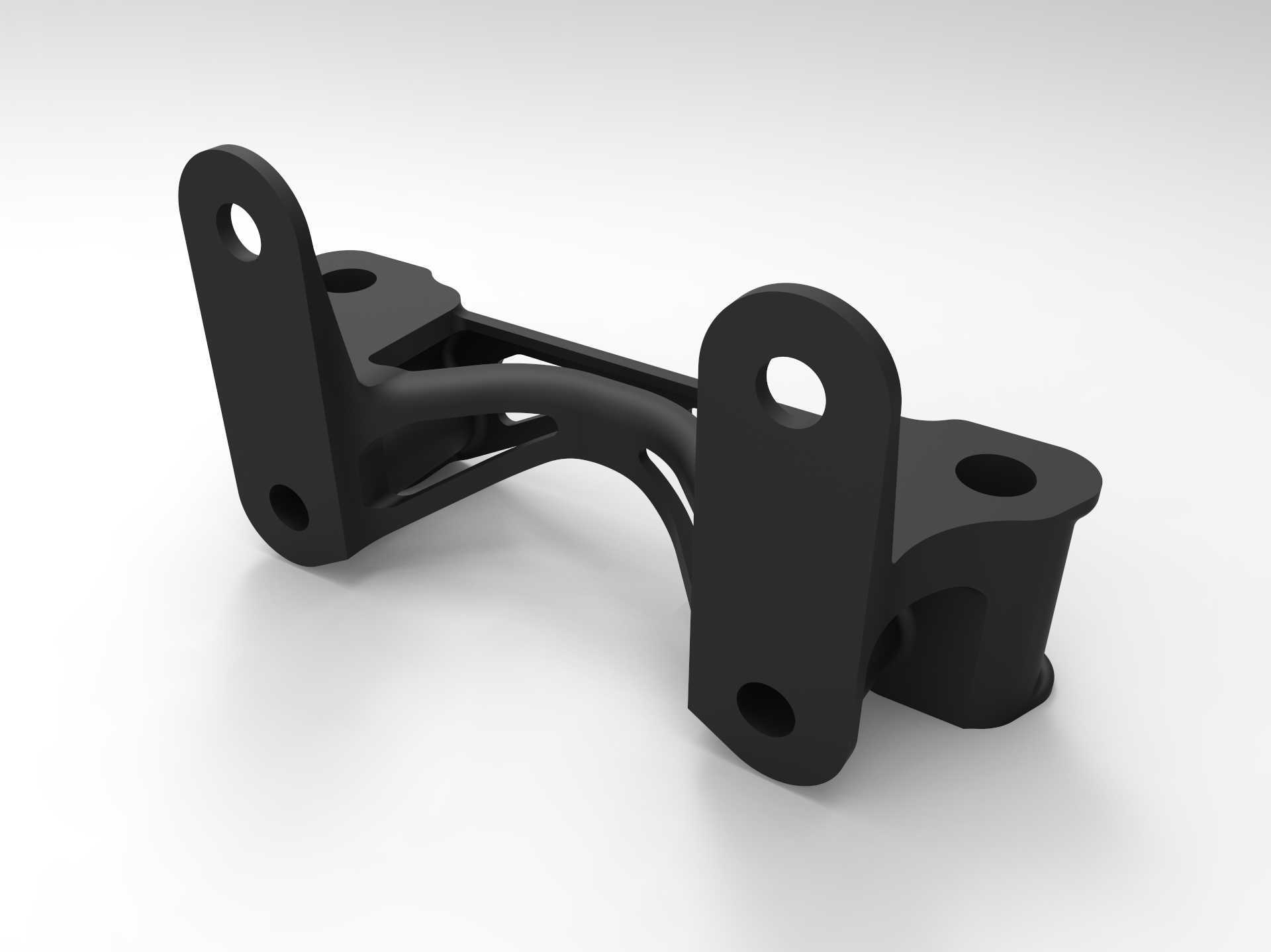

该支撑构件主要应用于航天发射载具的舱内组件固定场景，承担箭体内部特定功能模块的承载定位作用，在火箭起飞、飞行阶段的复杂力学环境下，为被支撑部件提供稳定的安装基准，抵消飞行过程中的振动、过载载荷，避免连接部位出现应力集中或结构失效。从结构设计来看，整体采用拓扑优化后的镂空构型，在保证整体刚度与强度的前提下尽可能去除非承载区域的材料，适配航天领域对构件自重的严苛要求，两个向上延伸的支耳带有同轴安装孔，用于和上部被支撑部件形成铰接或螺栓紧固连接，下部的基座部分设置多组不同规格的安装孔位，可适配箭体安装基面的固定点位，实现快速装配定位。设计过程中优先考虑了载荷传递路径的合理性，主承载筋条沿着受力方向连续布置，将支耳承受的载荷均匀分散到下部基座的整个安装面，避免局部应力超出材料许用范围，侧面的镂空结构并非单纯为了减重，同时兼顾了装配过程中的操作空间预留，方便紧固件的安装与后期检修操作，构件边缘全部做了圆角过渡处理，既可以减少3D打印过程中的应力变形问题，也能避免尖锐边角在装配时对操作人员或相邻线缆造成损伤。安装边界方面，两支耳的孔位同轴度公差控制在较高精度等级，保证连接后部件不会出现额外的装配应力，下部安装面的平面度满足航天构件的安装要求，不需要额外的加工工序即可直接完成装配，整体结构没有冗余的突出特征，能够充分利用箭体内部的有限安装空间，不会和周边的管路、线缆、其他结构件产生干涉。材料选用上适配高性能工程塑料的增材制造工艺，能够满足航天场景下的温度变化、力学载荷要求，结构本身的应力储备充足，可承受飞行过程中的最大过载而不发生塑性变形，在保证结构可靠性的同时，将构件自重控制在极低水平，符合航天产品轻量化设计的核心需求。
