小型四旋翼航拍无人机结构造型设计

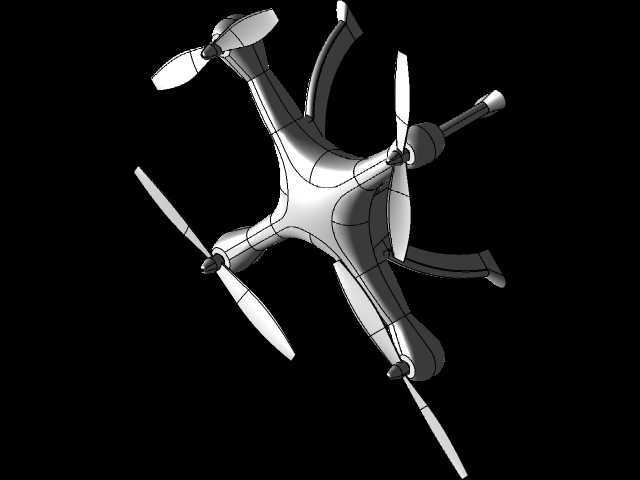

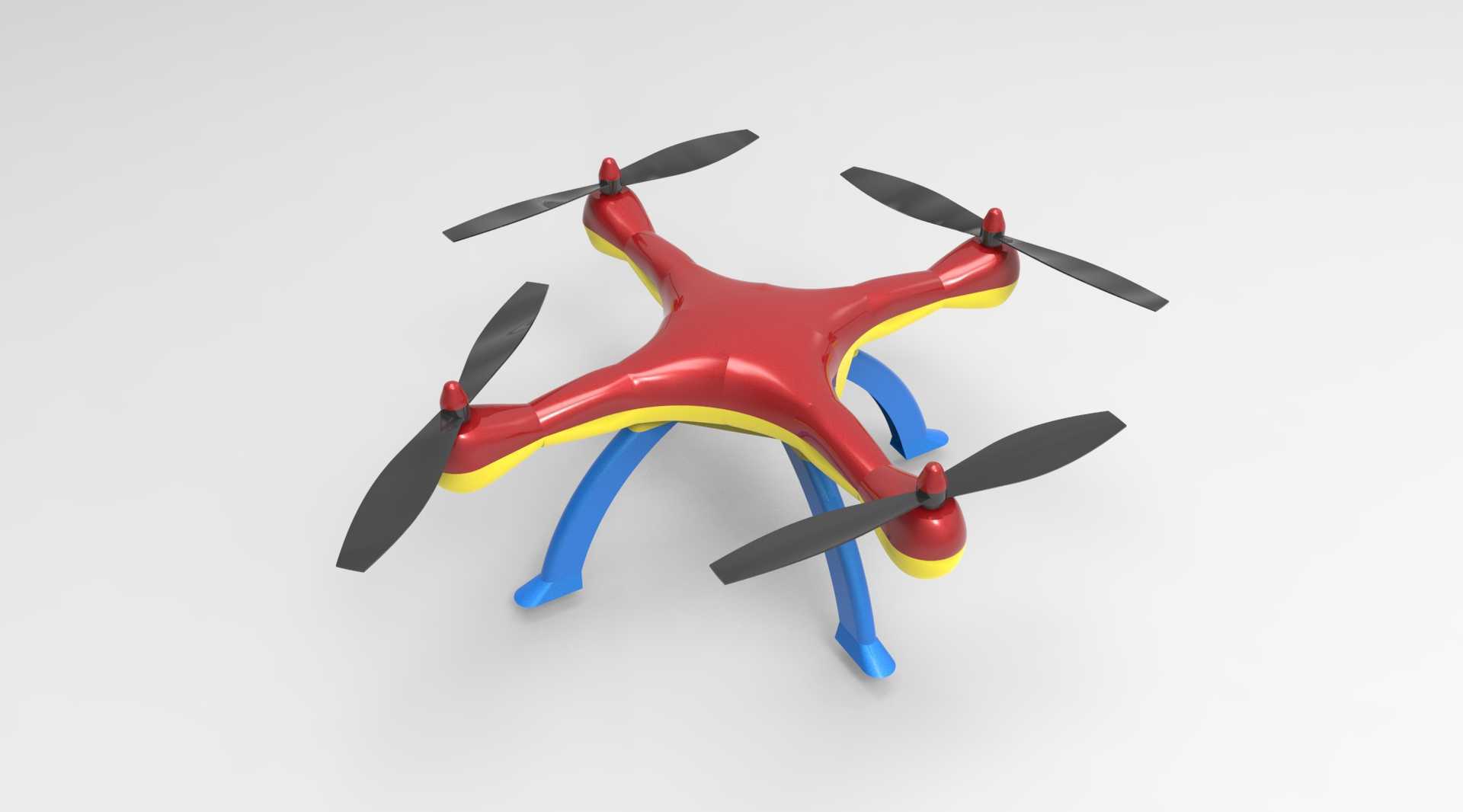

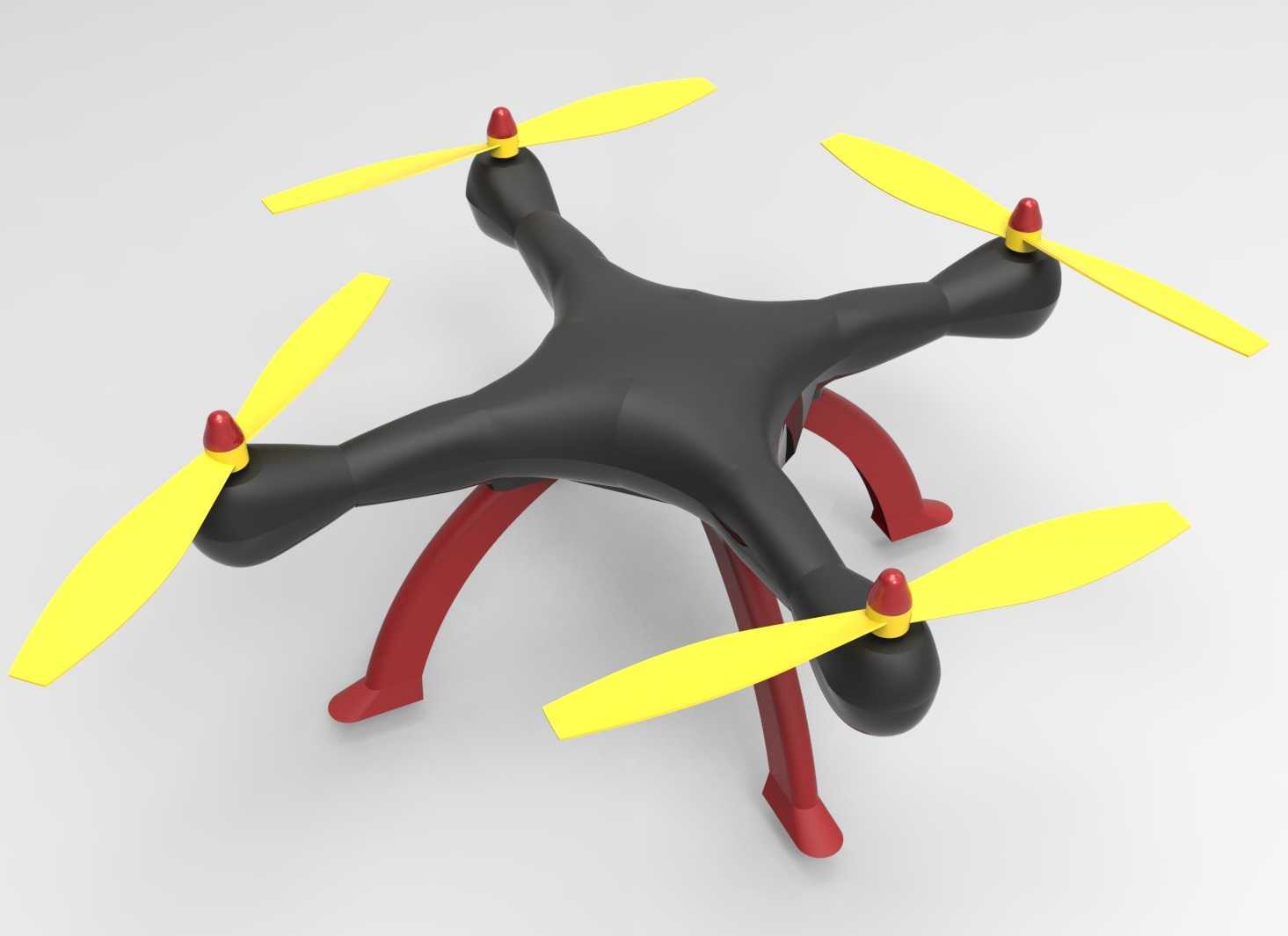

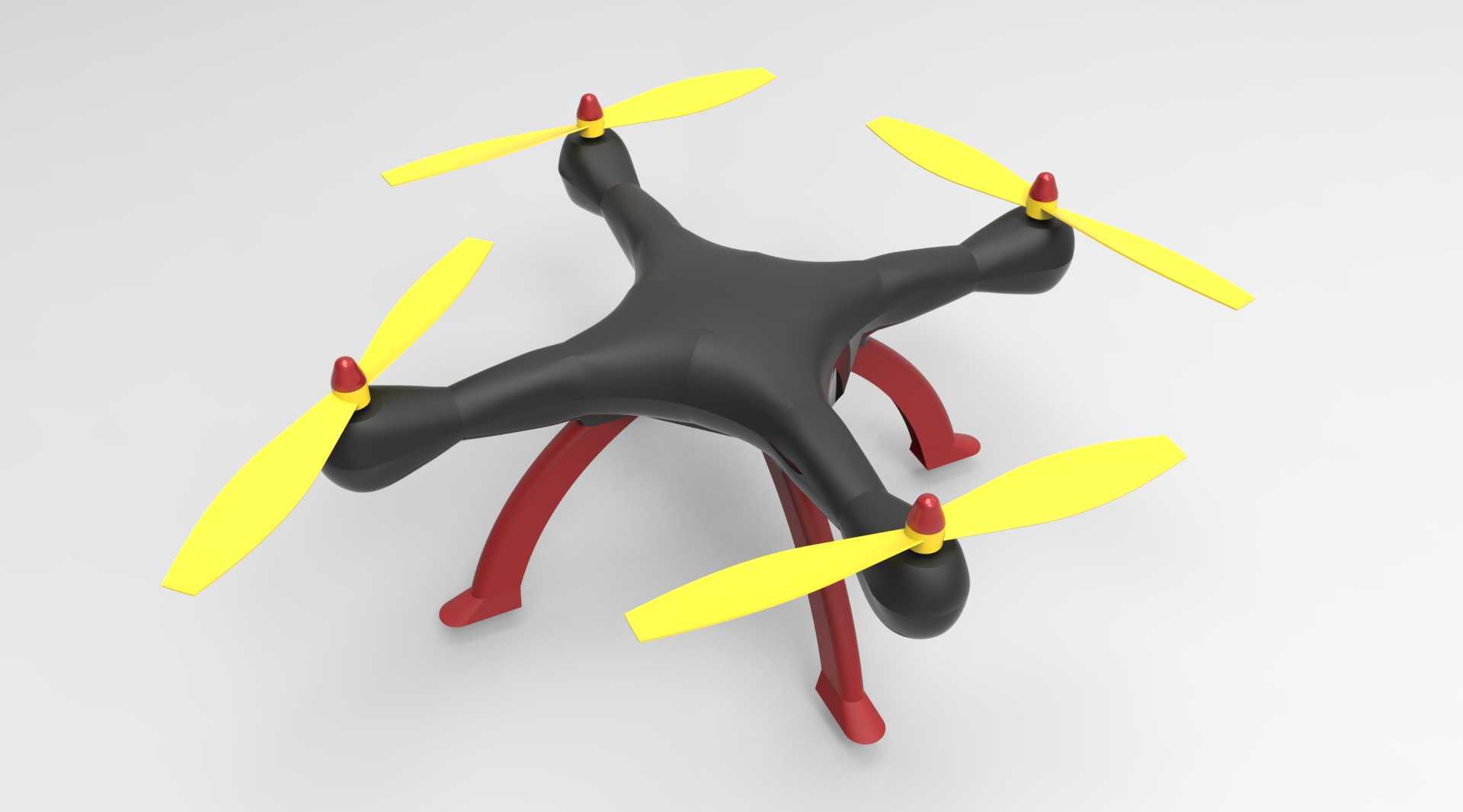

这款四旋翼飞行器的结构设计充分考虑了消费级航拍场景的实际使用需求，机臂采用一体化弧形过渡的X型布局，从中心舱体向外延伸的过程中做了渐变收窄处理，既保证了机臂末端安装动力组件时的结构强度，也尽可能降低了飞行过程中的空气阻力。中心舱体为圆润的弧面造型，内部预留了飞控板、电池、图传模块的安装空间，舱体上下盖采用卡扣加螺丝的组合固定方式，日常检修内部元件时无需完全拆解整机，能大幅提升维护效率。起落架采用弧形弯杆结构，从机臂下方向外延伸后触地，支撑点分布在机身重心投影的外侧，起降过程中能提供足够的防侧翻支撑余量，同时弧形杆件的形变空间可以吸收硬着陆时的冲击载荷，避免冲击力直接传递到中心舱内的精密电子元件。四个旋翼组件对称分布在机臂末端，旋翼轴与机臂端面垂直安装，保证桨叶旋转平面处于水平状态，相邻旋翼的旋转方向相反，抵消飞行过程中的自旋扭矩。桨叶采用低雷诺数下的翼型设计，在保证升力系数的同时降低转动噪音，桨尖做了切角处理，减少翼尖涡流带来的效率损失。动力安装座与机臂末端采用定位止口配合，装配时无需反复调整同轴度，能保证电机输出轴与旋翼轴的重合度，降低高速旋转时的震动量。整机的重心设计落在四个旋翼形成的矩形几何中心偏下位置，搭配飞控的姿态调整算法，飞行过程中能获得更好的姿态稳定性，即使遇到小幅气流扰动也能快速回正。机臂与中心舱的连接位置做了加厚的加强筋处理，应对飞行过程中机动动作带来的交变载荷，避免长期使用后出现连接位置的结构疲劳开裂。机身外壳采用哑光质感的曲面设计，除了降低风阻之外，也能减少户外强光下的反光对下置航拍镜头的画面干扰。起落架的触地端做了加宽的平底设计，在不平整的草地、碎石地面起降时也能获得足够的支撑面积，不会出现支脚陷入软质地面导致机身侧倾的问题。旋翼与机臂之间预留了足够的安全间隙，即使飞行过程中机身出现小幅姿态倾斜，桨叶也不会触碰起落架结构，避免出现射桨的安全隐患。
