多类型传动齿轮组结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:226568
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案
  • 多类型传动齿轮组结构设计方案

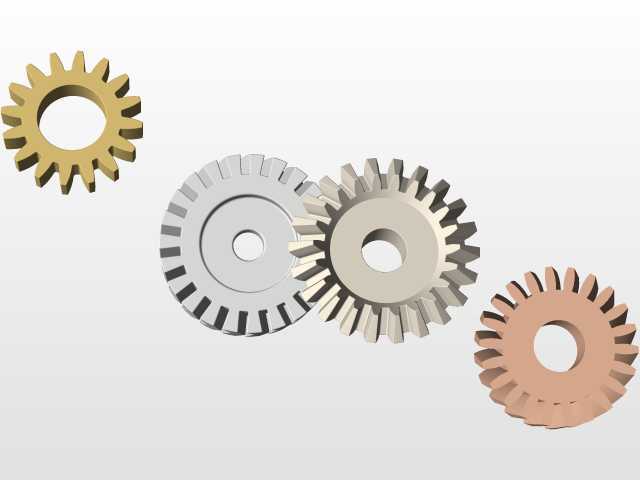

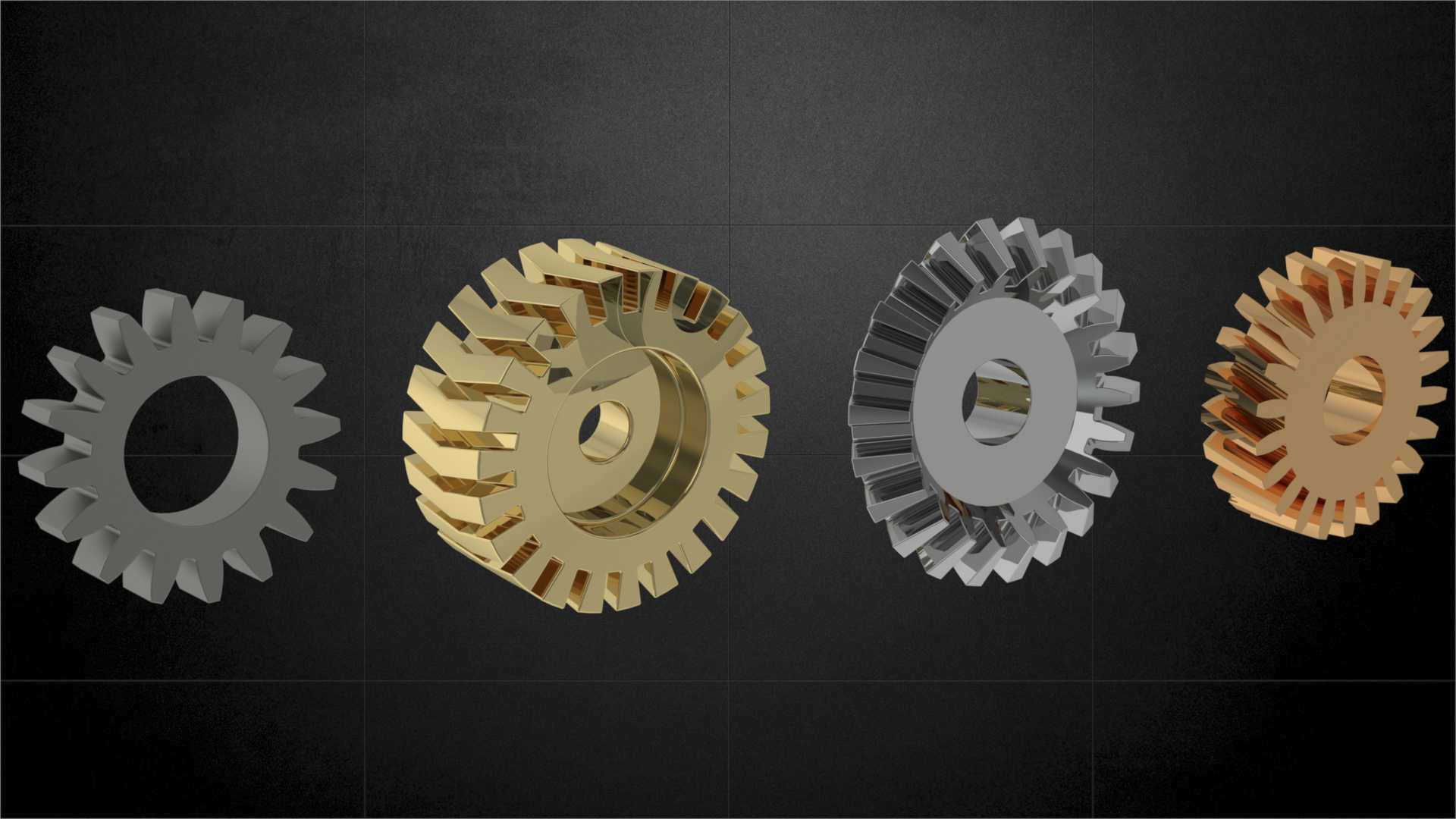

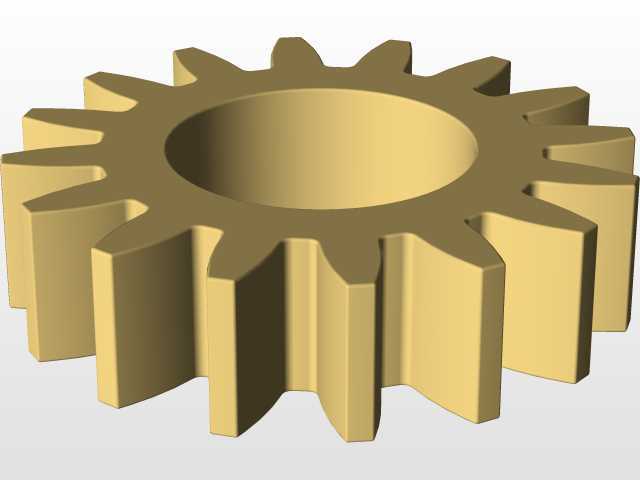

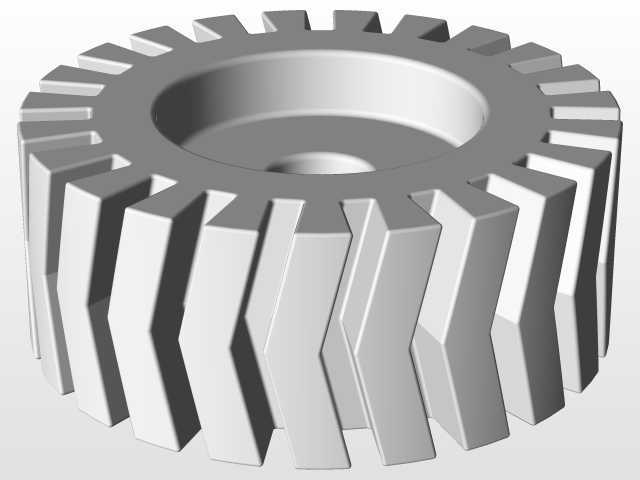

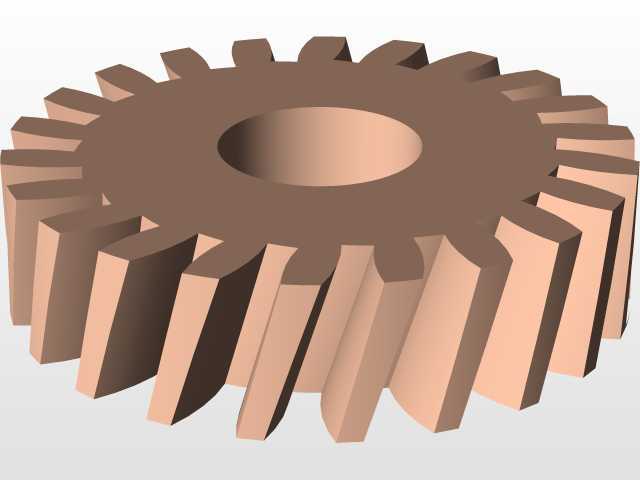

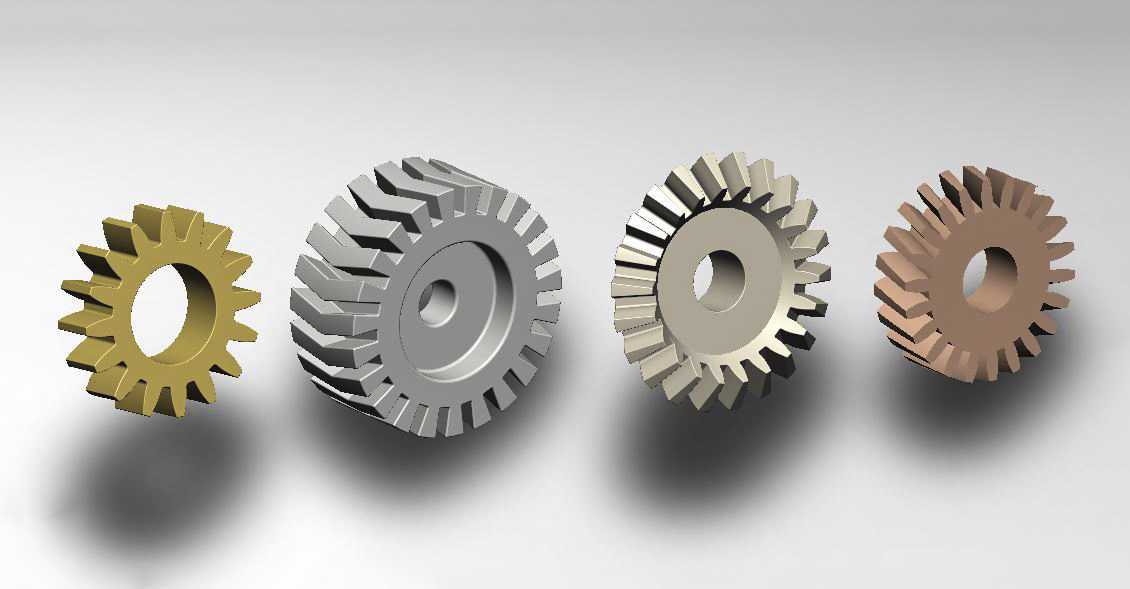

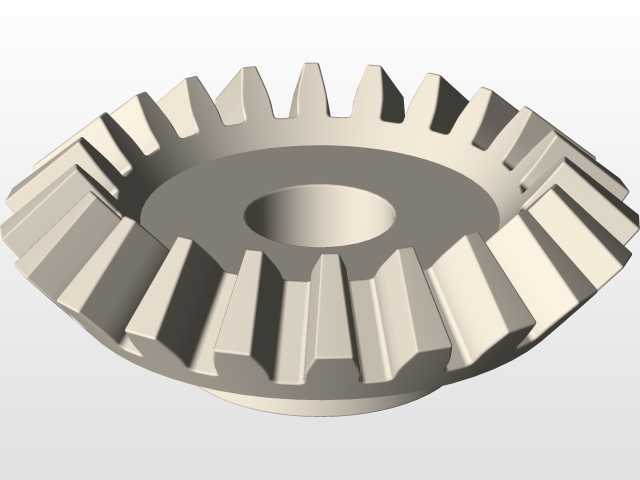

这套齿轮组涵盖直齿、斜齿、人字齿、伞齿四种常见齿形结构,覆盖了机械传动领域绝大多数平行轴、相交轴的动力传递场景。在实际设备应用中,正齿轮多用于转速适中、载荷平稳的平行轴传动场合,比如小型输送机的动力输入端、普通工装夹具的传动链路,这类齿形加工难度低,装配时对轴向定位的容错空间相对较大,日常维护更换成本也更低。斜齿轮则适配转速更高、传动平稳性要求更严苛的场景,齿向的螺旋角度让轮齿啮合过程是逐步接触再逐步脱离,不会出现正齿轮那样的瞬时冲击,在机床主轴传动箱、自动化设备的高速动力段经常能看到这类结构,不过设计时需要额外考虑轴向力的抵消,通常会成对使用或者搭配推力轴承承载轴向载荷。人字齿轮相当于两个旋向相反的斜齿轮拼接而成,能够自行抵消轴向力,承载能力比同模数的斜齿轮更高,多用于重载传动场景,比如重型破碎机的动力输出端、大型起重设备的减速机构,这类齿形对加工精度要求较高,轴向安装位置的偏差会直接影响啮合接触面积,建模时需要严格控制齿向对称度。伞齿轮则用于相交轴之间的动力传递,常见的是两轴垂直相交的布局,在机床的进给机构、农业机械的转向传动段、差速器结构中应用广泛,设计时需要严格匹配节锥角参数,保证两轴的交点与齿轮节锥顶点重合,否则会出现啮合间隙不均、轮齿偏磨的问题。建模过程中,不同齿形的参数化逻辑各有侧重,正齿轮重点控制齿顶高、齿根高、分度圆齿厚的参数关联,斜齿轮需要在齿廓拉伸时添加螺旋升角参数,人字齿轮要注意中间退刀槽的宽度预留,伞齿轮则需要基于背锥展开的齿廓做锥面阵列。安装边界方面,所有齿轮的内孔直径、键槽尺寸都按照通用传动轴径系列做了适配,齿顶圆与相邻结构件的安全间隙预留了不小于模数1.5倍的距离,避免运转过程中出现剐蹭,轮齿端面到箱体侧壁的间隙也考虑了润滑脂的留存空间,适配脂润滑的常规工况需求。不同齿形的齿轮在选型时需要结合传动比、载荷大小、转速区间、轴系布局综合判断,这套模型把四类常用齿轮整合在一起,能够方便设计人员快速比对不同齿形的结构差异,在做传动方案选型时可以直接调用参考,缩短前期方案论证的周期。
