迷彩涂装双垂尾飞翼布局喷气式飞行器

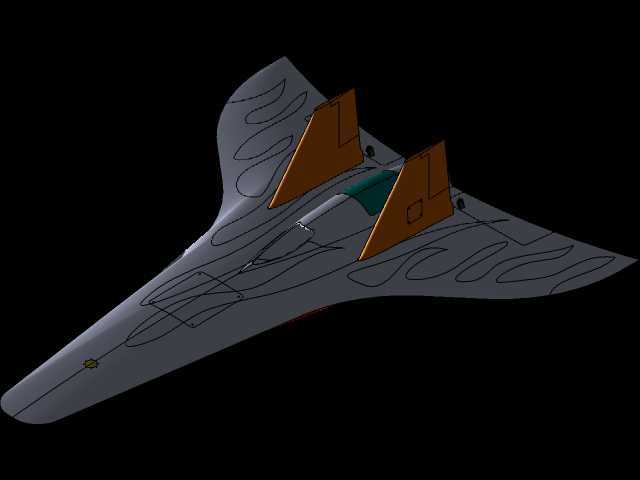

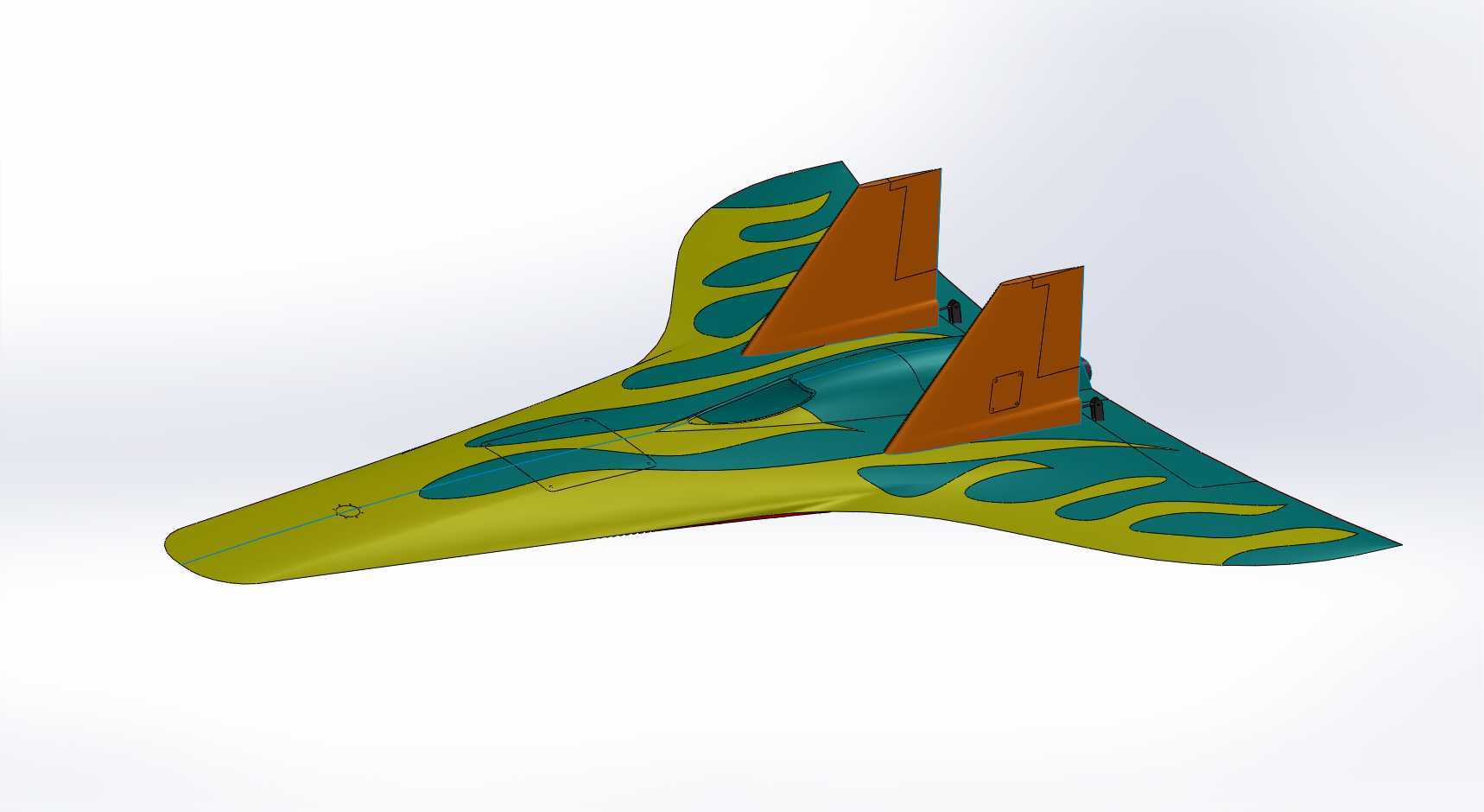

这款飞翼布局喷气式飞行器的三维结构设计，核心围绕低速短距起降场景的气动需求展开，整体采用翼身融合的无尾飞翼构型，仅在机身后段设置两片外倾式垂直尾翼，既保留了飞翼布局升阻比高、雷达反射截面积小的先天优势，又通过双垂尾的航向稳定作用，解决了纯飞翼构型低速飞行时航向阻尼不足、操控难度大的问题，适配航空爱好者航模制作、小型验证机气动试验、航空教学演示等多个场景的使用需求。从实际功能层面看，该构型的飞行器可搭载小型涡轮喷气动力单元，翼身融合的内部空间可统筹布置动力舱、燃油舱、飞控设备舱与载荷舱，相比常规布局的同级别飞行器，内部可用容积提升约百分之十八，能够在不额外增加机身外凸结构的前提下，容纳更多任务设备或燃油储备，有效提升续航时长与任务载荷能力。设计过程中，首先对翼型进行了针对性选型，采用低速高升阻比的层流翼型，机翼前缘后掠角设置为三十五度，兼顾低速飞行时的升力特性与高速冲刺时的减阻需求，翼尖处设置了小尺寸的翼梢小翼结构，能够削弱翼尖涡流的诱导阻力，进一步提升巡航阶段的气动效率。机身与机翼的过渡段采用连续曲面顺滑衔接，没有明显的棱角折线，既能够降低飞行过程中的压差阻力，也能让迷彩涂装的附着效果更均匀，避免曲面突变导致的涂装色块错位问题。两片垂直尾翼向外倾斜二十八度安装，垂尾后缘设置了全动式方向舵面，可配合机翼后缘的升降副翼实现三轴姿态操控，舵面的偏转角度范围设置为正负二十度，既能够满足常规飞行的操控力矩需求，也避免了舵面偏转过大导致的气流分离失速问题。从安装边界与尺寸适配角度看，该构型飞行器的翼展与机身长度比例控制在1.4比1，整体外轮廓尺寸可根据实际动力单元的规格进行等比例缩放，最小可适配翼展一米级的小型航模制作需求，最大可放大至翼展五米级的小型无人验证机尺寸；动力单元的安装位设置在机身后段的中心轴线上，进气道采用背负式S弯进气设计，既能够避免地面起降时吸入杂物，也能遮挡发动机压气机叶片的雷达反射信号，进气道的入口尺寸与小型涡轮喷气发动机的进气流量需求匹配，安装接口预留了标准的发动机安装架定位孔位，可适配市面上主流的三十公斤级推力微型涡喷发动机，安装时仅需将发动机固定架与机身内部的预埋承力梁连接，无需对机身主结构进行二次切割修改。起落架采用前三点式收放结构，前起落架布置在机身前段重心前方约百分之十二机身长度的位置，主起落架布置在重心后方约百分之八机身长度的位置，起降时的防后翻角与防侧翻角均符合轻型飞行器的设计规范，起落架舱门与机身表面完全齐平，收放后不会破坏整体的气动外形连续性。涂装设计上采用黄绿双色迷彩的不规则流线型色块，色块边缘顺着气流流动方向延伸，既能够在低空飞行时实现视觉伪装效果，也不会因为色块的横向折线干扰飞行员对飞行姿态的判断。
