麦道F-4幻影II战机外观结构三维建模

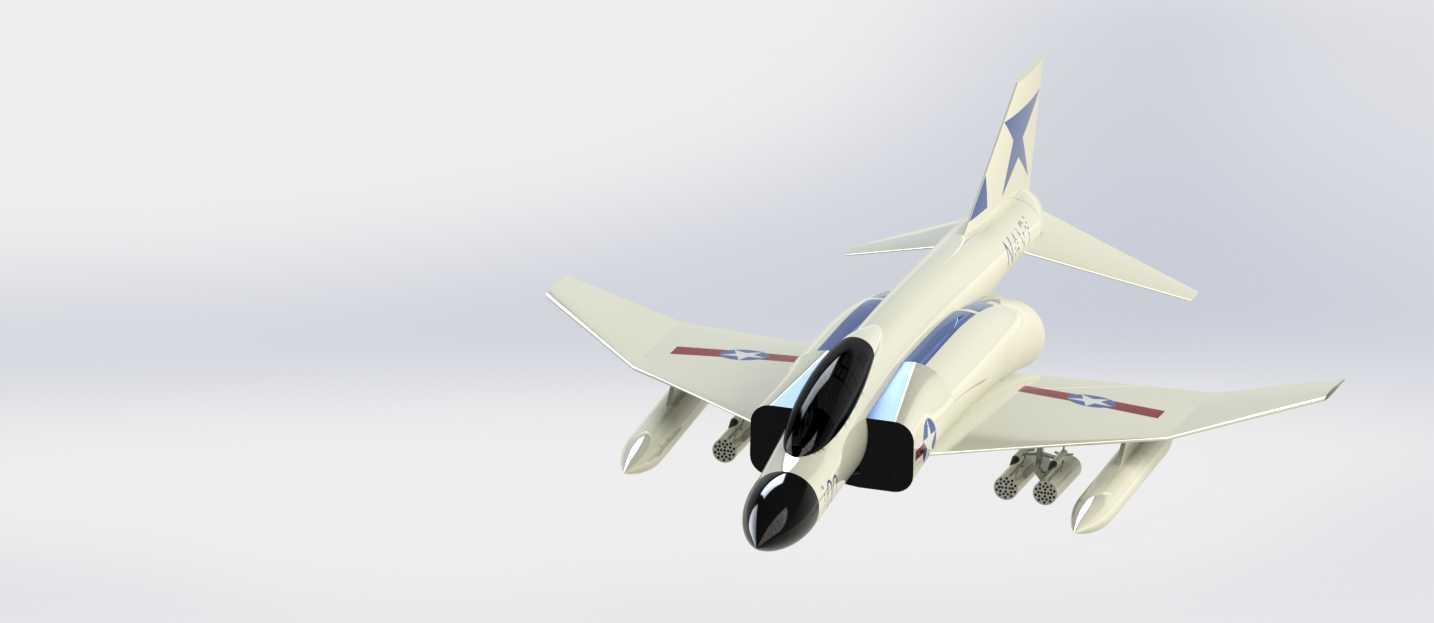

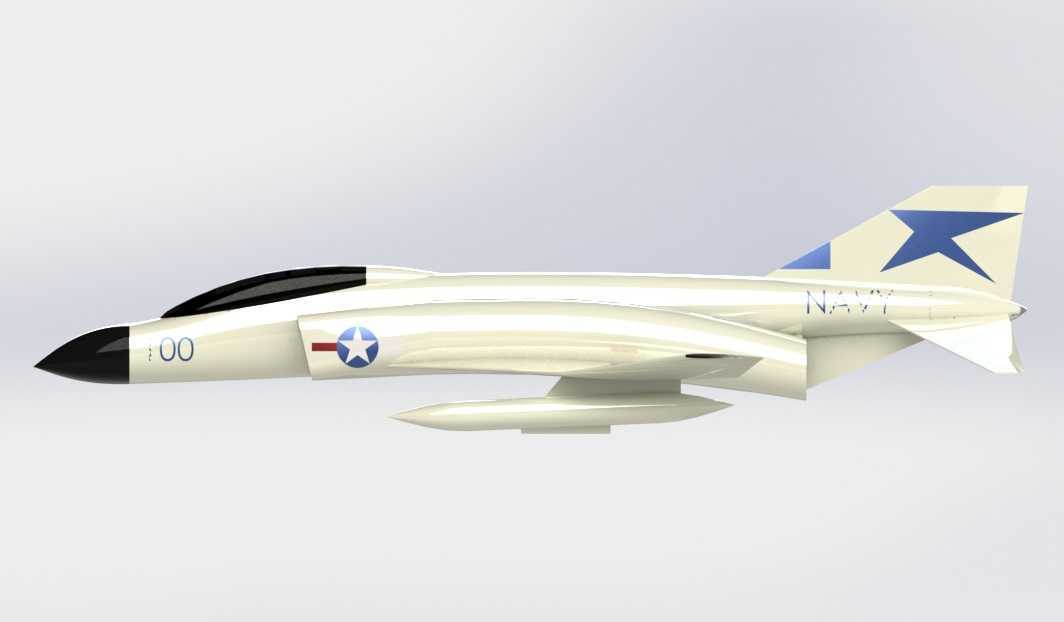

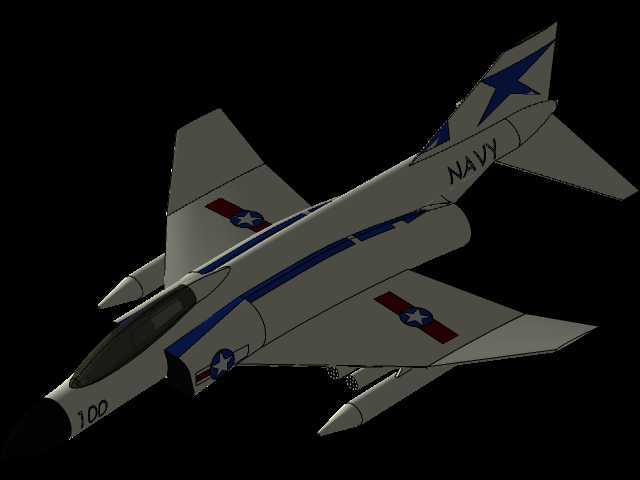

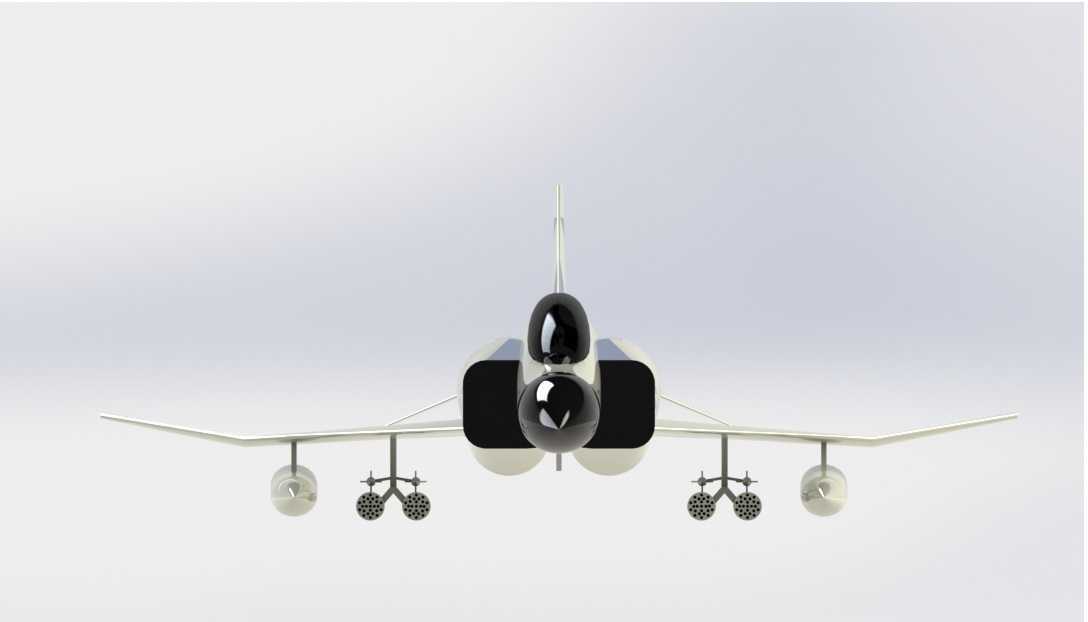

该模型还原的是双发双座全天候喷气式战斗机构型，在实际装备体系中，这类机型最初承担舰队防空、制空争夺任务，后期经改装拓展后可执行对地打击、战术侦察、电子压制等多类任务，在冷战时期的多场局部冲突中被广泛应用，其气动布局与结构设计思路深刻影响了后续多型二代战机的研发方向。从结构设计层面看，模型完整还原了机型的核心气动特征：采用下单翼布局，机翼为后掠翼设计，翼面设置有翼刀结构，用于抑制高速飞行时的翼尖气流分离，保证大迎角飞行状态下的舵面操控效率；机身采用两侧进气布局，进气道适配双发大推力涡喷发动机的进气需求，进气道唇口造型经过修型，可在不同马赫数下保证进气效率与气流均匀性，避免发动机出现喘振问题。尾翼部分采用低置平尾加单垂尾的构型，垂尾后掠角度与机翼后掠角匹配，保证跨音速飞行阶段的航向稳定性，平尾位置经过气动计算，避开机翼下洗流的核心干扰区，保证俯仰操控的响应精度。模型同时还原了机翼下的外挂点结构，可挂载副油箱、空空导弹、航空炸弹、火箭弹发射巢等不同载荷，对应不同任务场景下的挂载需求，机身下方的起落架舱轮廓、机炮安装位置、座舱盖的曲面造型均按照实机比例还原，座舱采用串列双座布局，风挡与座舱盖的曲面弧度符合高速飞行的减阻需求，同时保证前后座飞行员的视野范围。从安装边界与尺寸适配角度看，该模型的整体翼展、机身长度、机高比例严格参照实机参数缩放，各气动面的相对位置偏差控制在建模允许的公差范围内，机翼与机身的连接段、尾翼与机身的对接处均做了平滑过渡处理，不存在曲面断层或结构干涉问题，可直接用于航空科普展示、虚拟仿真场景搭建、飞行器结构教学演示等场景，也可作为后续航模改装、气动仿真分析的基础模型使用。建模过程中针对战机的曲面特征做了分块处理，机身曲面沿纵向分为多个曲率连续的曲面段，保证渲染时的光影过渡自然，机翼前缘、机头雷达罩、座舱盖等关键曲面的曲率连续等级达到G2以上，可满足高精度渲染与3D打印的前置需求，外挂载荷与机翼挂点的连接结构做了简化处理，既保留了结构特征，又避免了过多细碎特征导致的模型面数冗余，适配不同使用场景下的模型性能需求。
