户外地块标识式移动电话天线结构设计

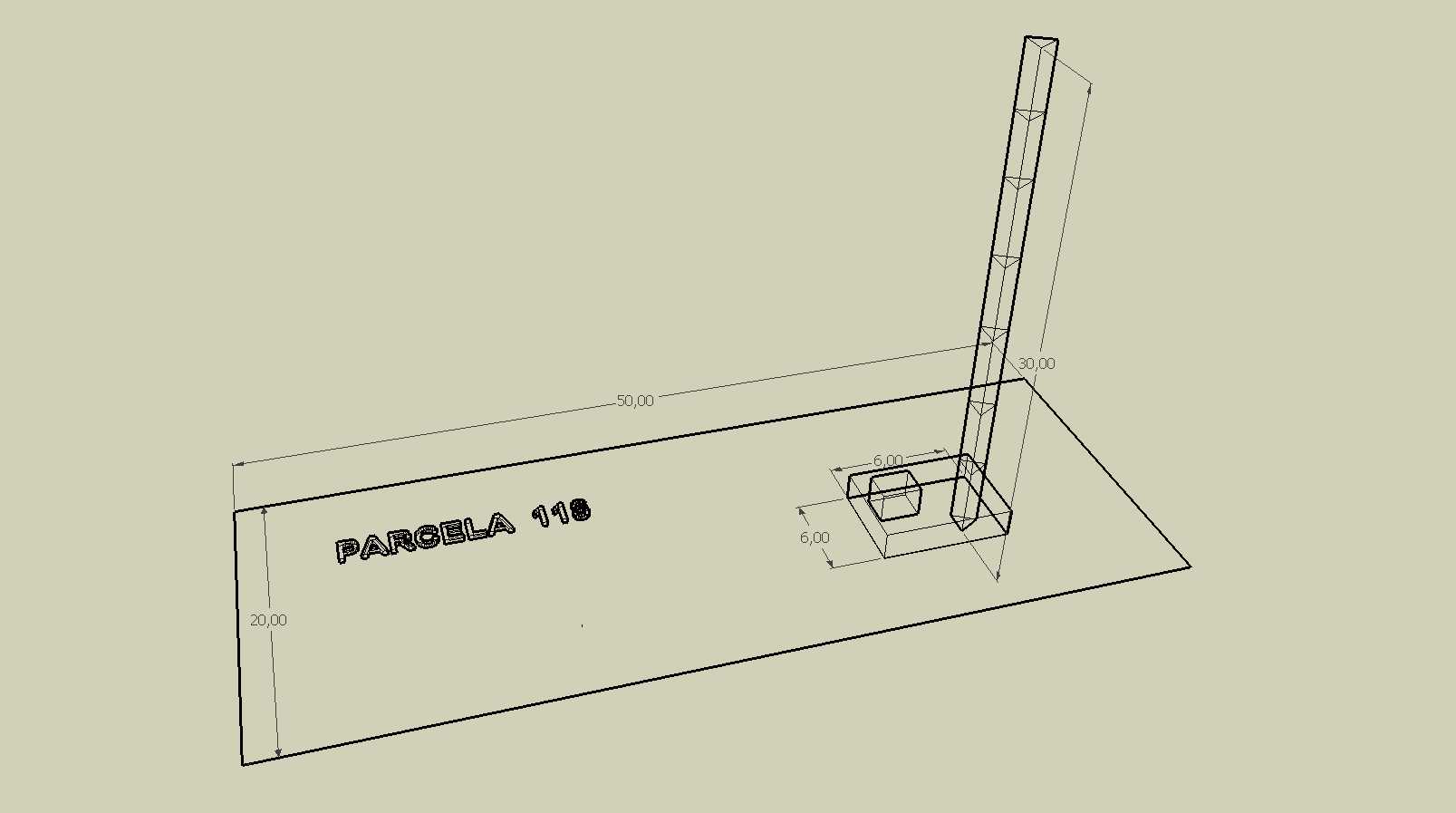

在城郊零散地块、郊野待开发区域的公共通讯补点场景中，这类集成地块标识功能的户外移动电话天线，解决了常规通讯设施与场地标识分离设置的冗余问题。不同于常规宏基站天线的大体积架设方案，该结构采用细长立式杆体作为信号发射载体，杆身沿垂直方向均匀排布信号振子安装位，能够在较低架设高度下实现周边小范围区域的移动通讯信号覆盖，适配零散地块、临时作业区这类用户密度低、覆盖范围要求不高的场景，无需搭建高大塔架即可满足基础通讯需求。从结构设计逻辑来看，设计阶段优先考虑了户外安装的抗倾覆与安装便捷性要求，底部采用矩形平板式安装基座，基座板面预留了地块编号蚀刻区域，图中所示的PARCELA 116标识可直接在基座板面加工成型，无需额外竖立场地标识牌，减少了场地内的设施数量，也降低了多设施并行设置的施工成本。基座与垂直杆体的连接位置设置了方形加强固定座，通过几何限位结构强化杆根位置的连接强度，避免户外长期受风力载荷作用出现杆体倾斜、连接位断裂的问题。尺寸边界方面，基座的长边长度控制在500mm量级，短边长度为200mm量级，杆体总高度达到3000mm量级，杆根处的固定座长宽尺寸均控制在60mm量级，整体安装占地范围极小，仅需在地块边角位置找平整地块即可完成固定，无需大规模开挖基础。杆体采用等截面细长结构，迎风面积小，在常规郊野风力条件下所受风载荷远低于常规基站天线，对基础的承载力要求更低，甚至可采用膨胀螺栓直接固定在硬化地面或者预制混凝土块上，大幅缩短施工周期。实际使用中，这类天线可直接配套小型通讯信号放大设备使用，信号沿杆体垂直方向向外辐射，覆盖半径可满足单块零散地块的作业人员通讯需求，同时基座上的地块标识能够清晰标注地块编号，方便场地管理、作业人员快速定位区位，兼顾通讯功能与场地标识功能，避免了重复架设设施带来的资源浪费。结构建模过程中，对杆体与基座的连接位置做了直角过渡的加强处理，没有多余的曲面造型，所有结构件均采用常规型材加工即可实现，加工难度低，适合批量生产后在城郊待开发地块、郊野作业区、临时施工点位快速部署，不需要复杂的安装调试流程，现场固定完成后接通信号设备即可投入使用。
