四旋翼小型无人机机架结构设计

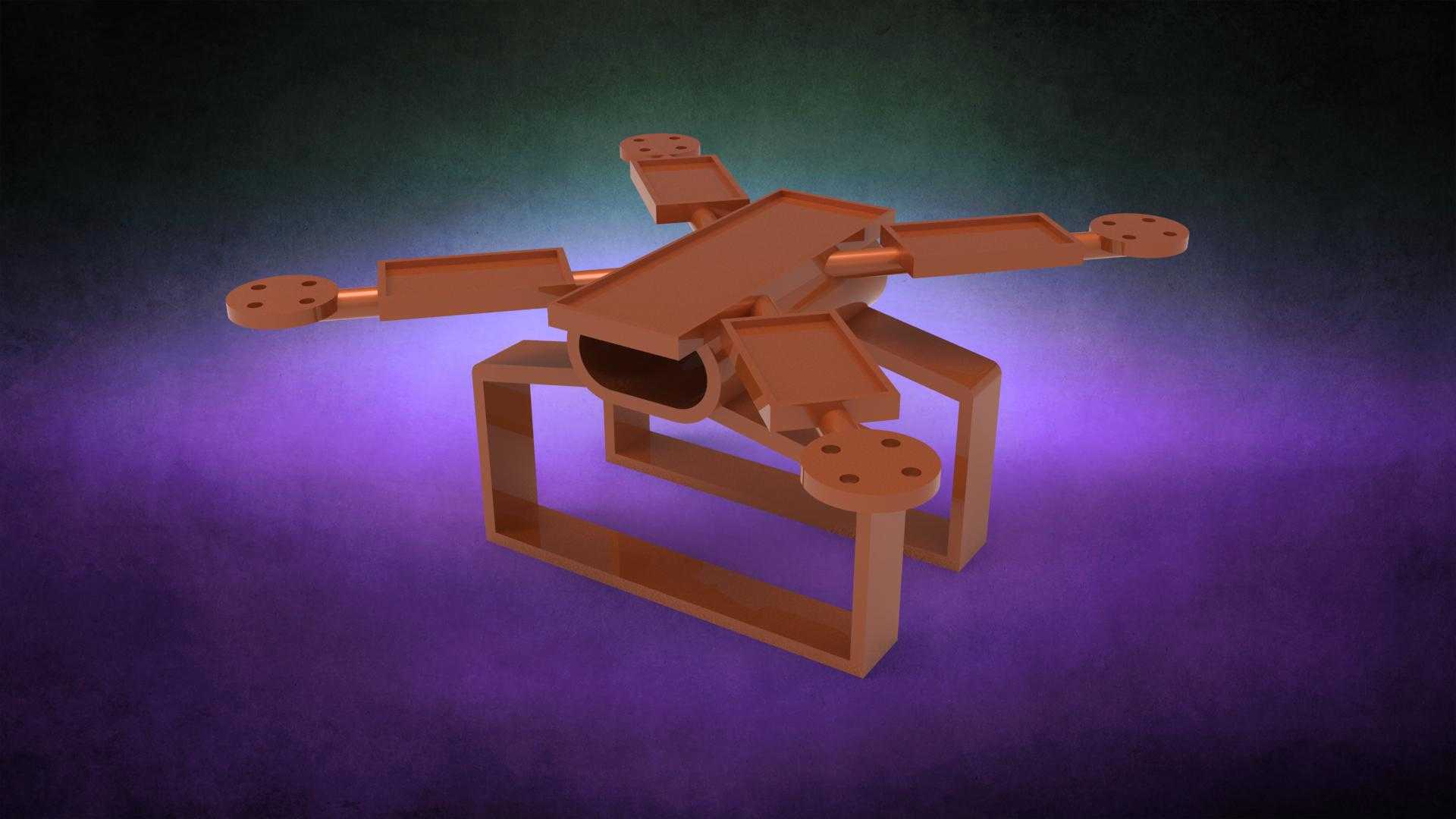

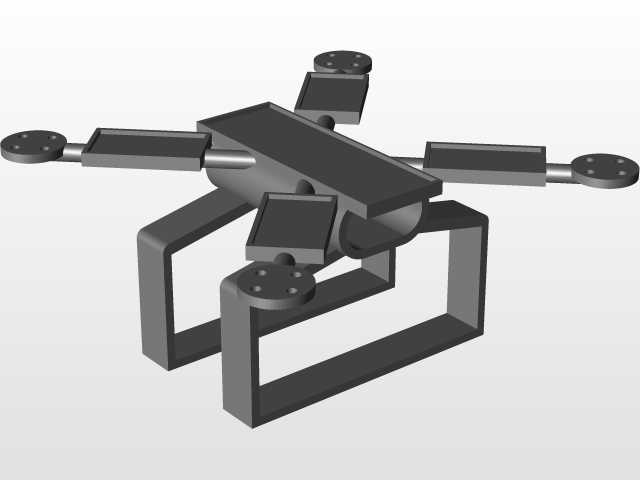

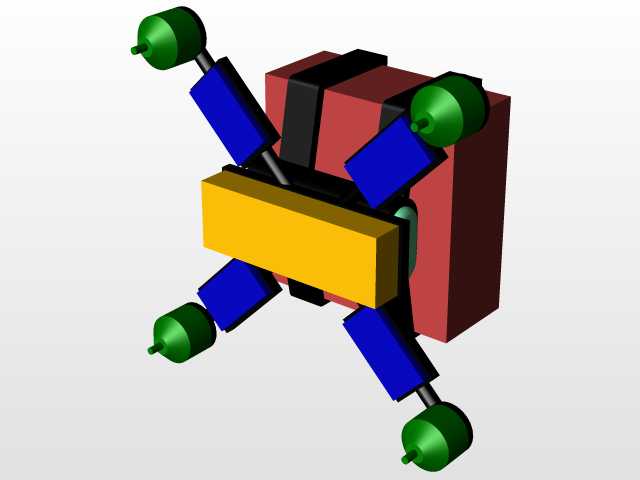

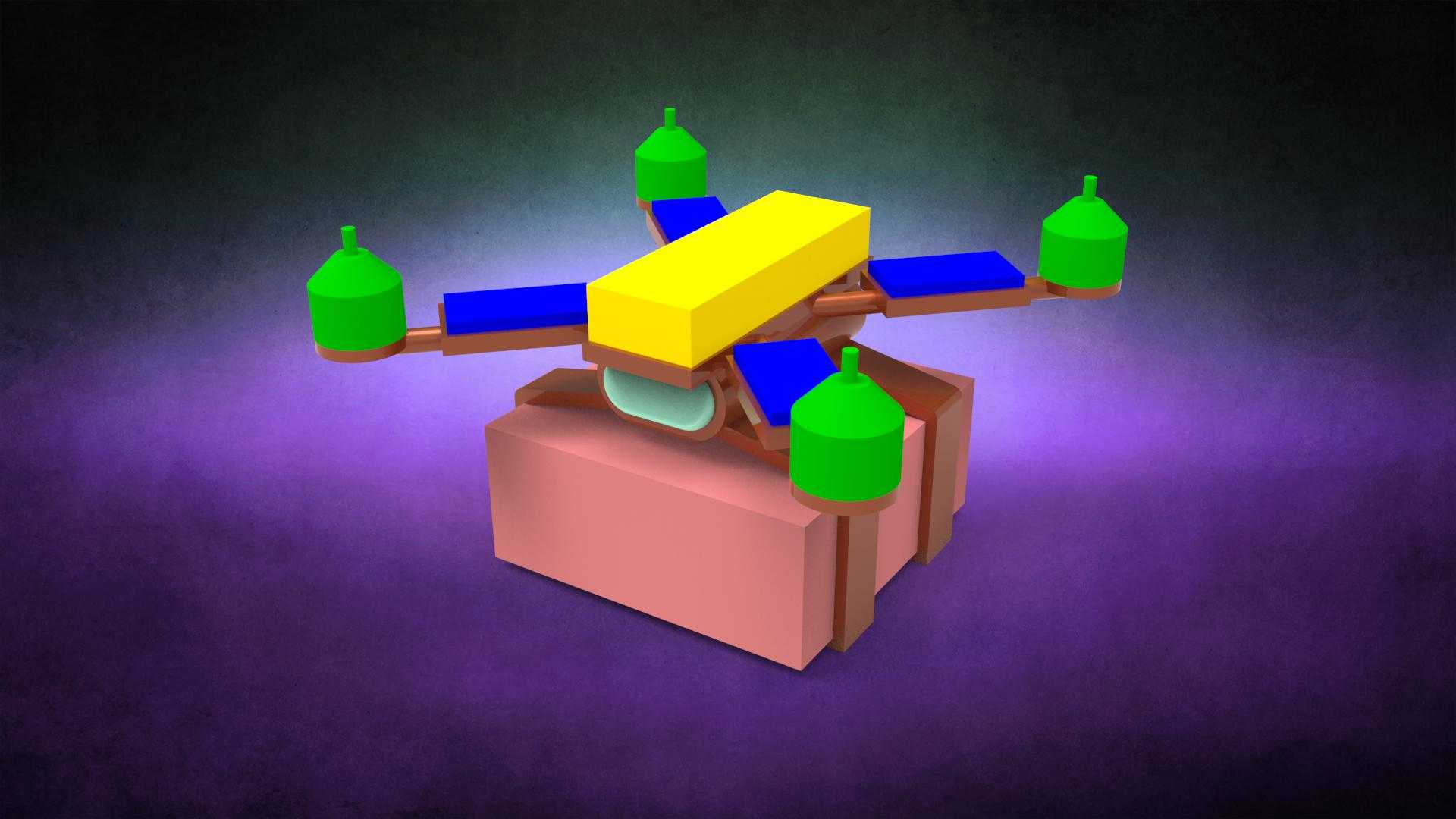

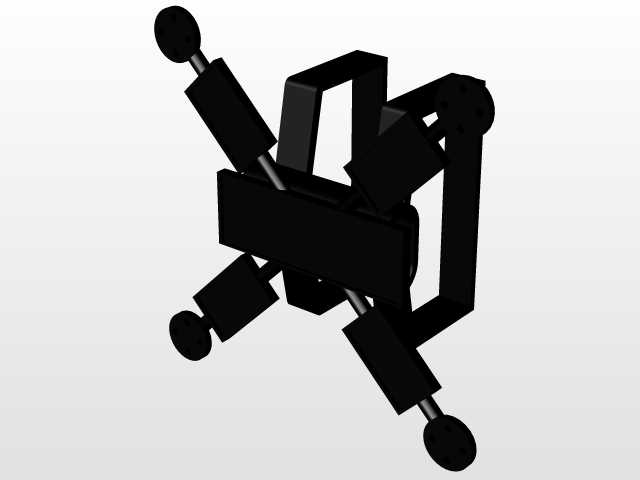

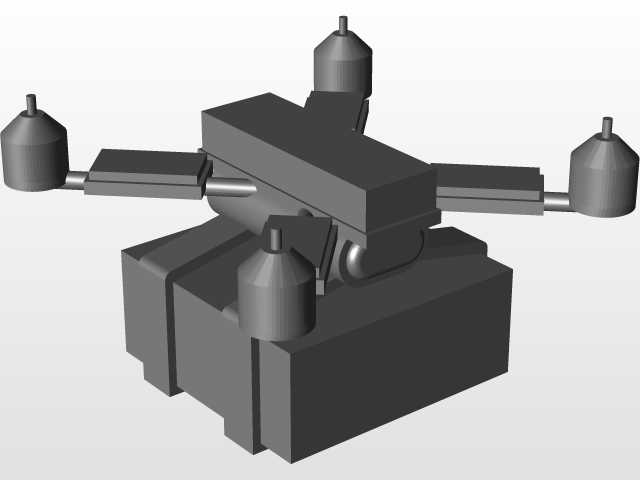

这款四旋翼机架的设计，最初是面向微型消费级航拍与室内教学实训场景开发的，整体采用一体化框架式承载思路，没有采用常见的上下板夹装结构，而是将机臂连接座与底部起落支撑做成了一体式的框型主体，能在控制整体重量的前提下，保证四个机臂安装位的位置精度，避免组装过程中出现的机臂角度偏差导致的飞行姿态偏移问题。从安装边界来看，四个机臂呈十字正交分布，每个机臂末端预留了统一规格的电机安装孔位，孔位间距适配常用的10mm、16mm孔距微型无刷电机，机臂与主体的连接采用直插式定位结构，不需要额外的连接件就能完成机臂的固定，既减少了组装的紧固件数量，也能在炸机时通过机臂的形变吸收冲击力，避免主体框架直接断裂。主体框架中部预留的圆柱形空腔，是专门为飞控板、电池与电调的集成安装设计的，空腔内径适配常用的20mm见方的微型飞控模块，空腔下方的框型结构同时承担起落架的作用，底部支撑面的宽度足够保证静置状态下的稳定性，起飞降落时能直接接触平面，不需要额外加装起落架配件，进一步压缩了整机的起飞重量。设计过程中针对3D打印的工艺特性做了专门的结构优化，所有壁厚都控制在1.2mm到1.8mm之间，既保证了ABS、PLA等常见打印材料的成型强度，也不会因为壁厚过大导致整体重量超标，按照常用3D打印ABS材料的密度核算，打印完成后的机架整体重量可以控制在20g左右，搭配合适的动力套装，整机起飞重量可以控制在50g以内，适合在室内狭小空间开展飞行实训、简单航拍作业。机臂末端的电机安装位做了加厚处理，避免电机运转时的振动导致安装位开裂，每个机臂上还预留了走线槽，可以将电机与电调的连接线顺着机臂埋入槽内，避免飞行过程中线材被桨叶打到，也能让整机外观更整洁。框架的边角位置都做了R2以上的圆角处理，既避免3D打印过程中出现应力集中导致的翘边问题，也能在碰撞时减少尖锐边角对周边物体的剐蹭，适合教学场景下新手操作使用。底部支撑框的高度经过反复校核，预留了足够的云台或者摄像头安装空间，在机架正下方可以加装微型摄像头模块，不会被支撑结构遮挡拍摄视角，同时支撑框的结构强度足够承受降落时的冲击，即使以较快的速度接触地面，也不会出现框架变形导致的飞控安装位偏移问题。
