FPV无人机用5.8GHz圆形曲别针折叠相控阵天线结构

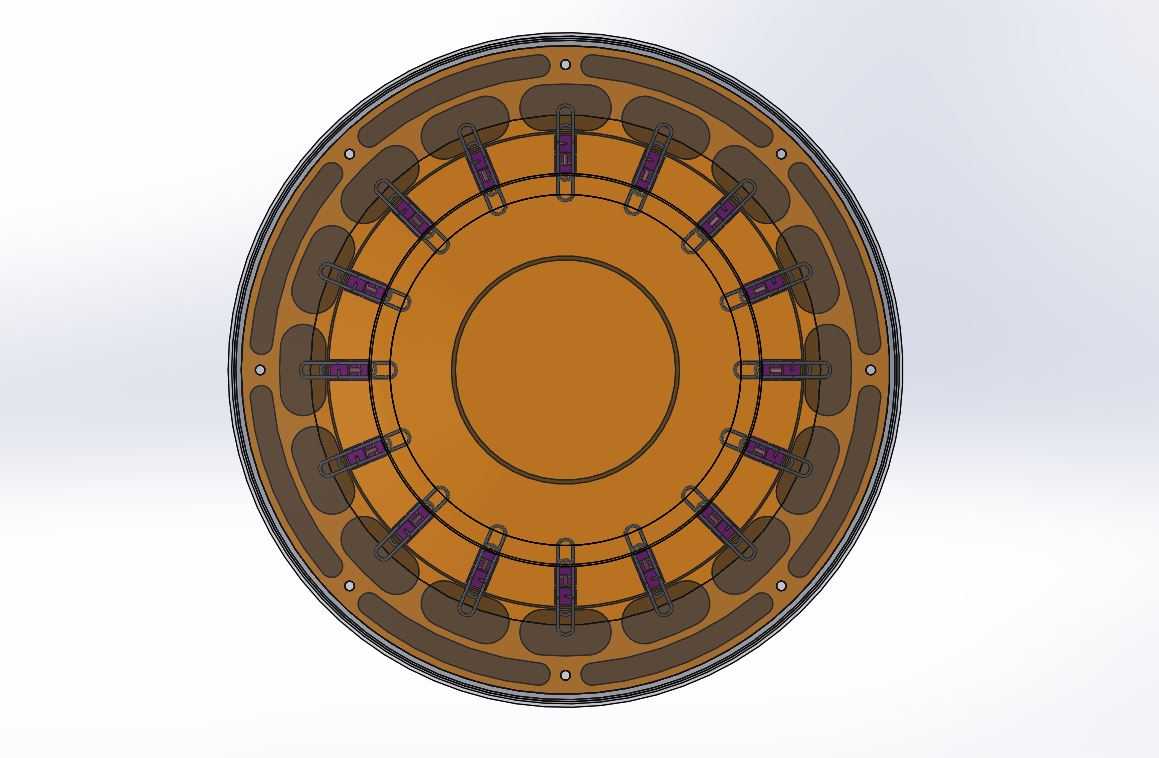

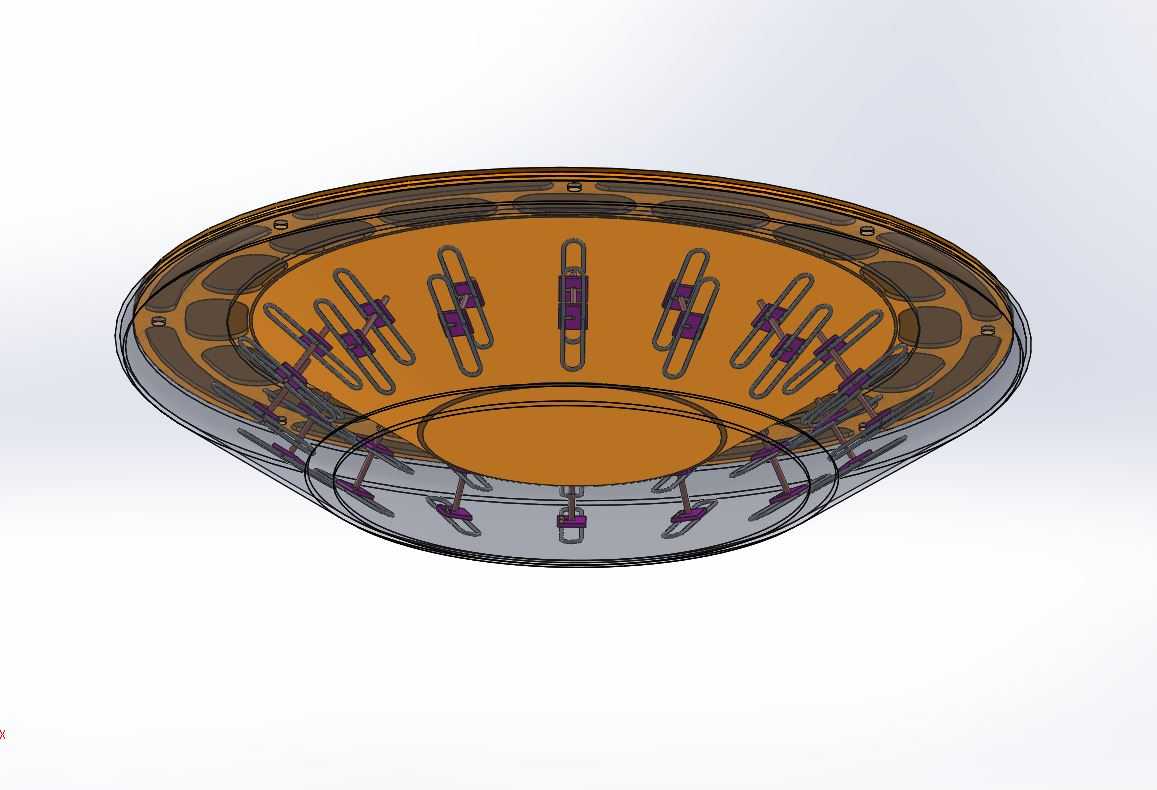

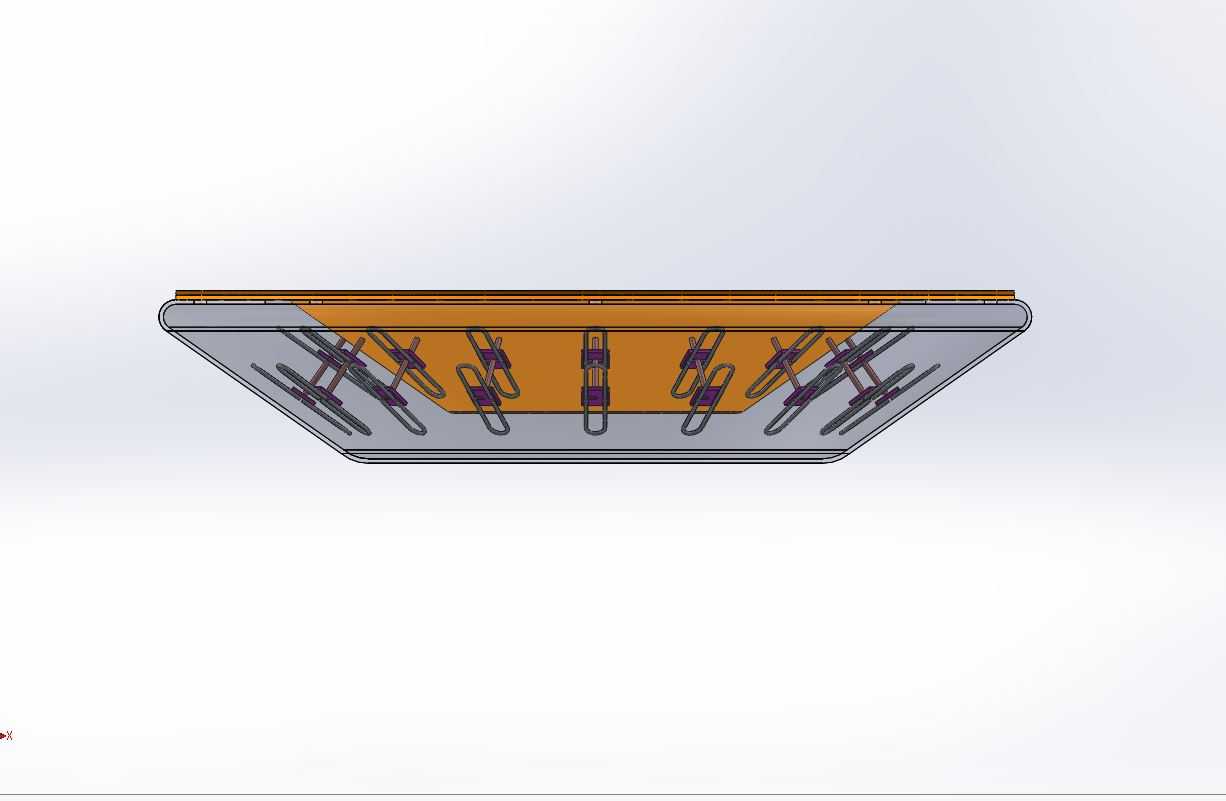

在FPV无人机的无线通信链路搭建中，天线的辐射方向覆盖、信号增益一致性直接决定了飞行控制的稳定性与图传距离边界，这款圆形排布的曲别针式折叠偶极子相控阵结构，正是针对小型穿越机的紧凑安装空间与全向信号需求开发的射频辐射端结构。整个阵列采用16个曲别针形态的折叠偶极子辐射单元，沿圆形基底做等角度圆周排布，单个单元的安装倾斜角度设置为22.5度，通过阵列单元的相位匹配调校，让整体辐射方向图覆盖无人机飞行过程中全姿态的信号收发需求，避免飞行姿态倾斜时出现信号零点断连的问题。设计过程中优先考虑了无人机机载设备的重量约束，折叠式的偶极子单元在保证5.8GHz工作频段谐振长度的前提下，大幅压缩了单单元的直线占用尺寸，让整个阵列可以集成在直径192.24毫米的圆形盘状基底内，整体结构的总高度控制在38.1毫米，既可以适配多数穿越机的顶部安装位，也不会因为突出结构过多增加飞行过程中的风阻。从结构布局来看，所有辐射单元的馈电点沿圆周内侧做等距排布，馈线路由沿基底夹层做隐藏式走线，避免馈线外露对辐射方向图造成干扰，盘状基底采用半包围的浅碟形轮廓，边缘做圆弧过渡处理，既可以为内部辐射单元提供物理防护，避免飞行过程中碰撞、剐蹭导致单元变形偏移谐振频率，也能减少尖锐结构带来的气动紊流。针对5.8GHz频段的信号传输特性，每个折叠偶极子单元的弯折尺寸、相邻单元的间距都经过匹配调校，减少同频邻元耦合带来的增益损耗，阵列的相位加权设置兼顾了水平全向覆盖与垂直方向的信号仰角范围，不管无人机做俯冲、横滚、倒飞等特技动作，机载天线与地面接收端的极化匹配度都能维持在可用区间，不会因为姿态变化出现信号骤降。安装边界上，整个碟形结构的底部预留了标准的机载设备安装孔位，可以直接适配主流FPV无人机的机身顶部安装座，不需要额外做转接结构修改，整体结构的重心沿圆盘中心轴线分布，安装后不会给无人机带来额外的配平负担，适合在竞速、长距离巡航等不同场景的FPV无人机上搭载使用。
