高度测量划线仪配套检测工装结构

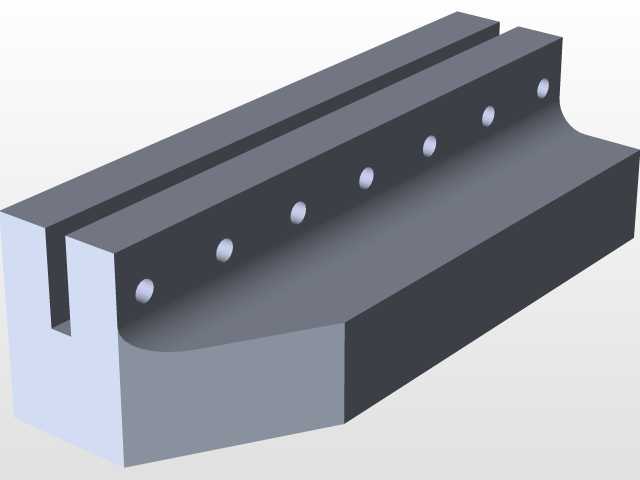

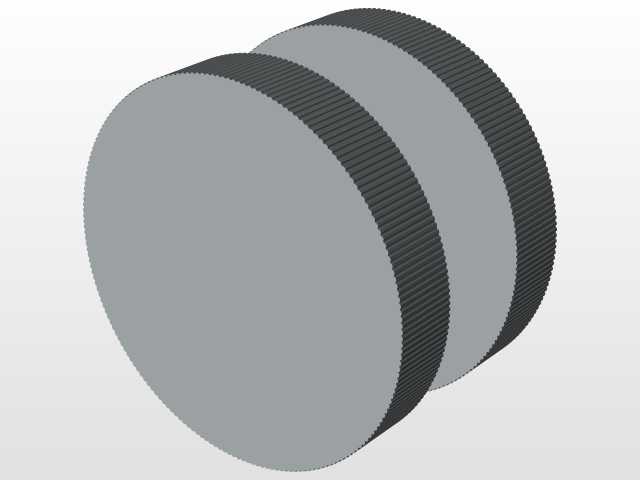

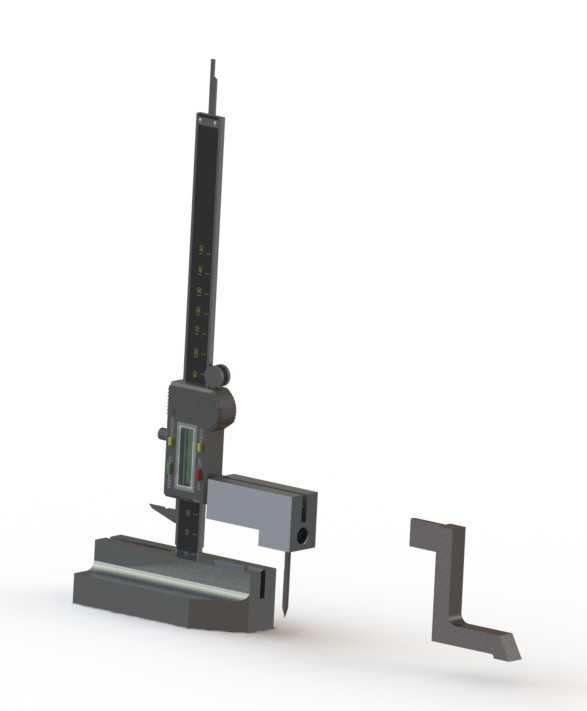

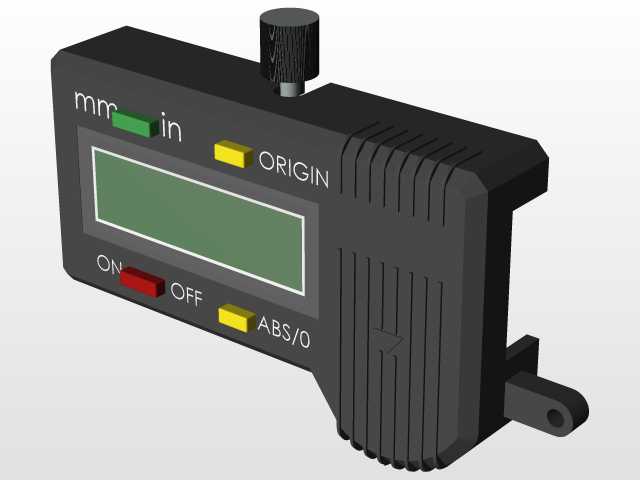

这套结构围绕车间现场的工件尺寸检测、划线定位场景设计，适配机械加工工序间的快速检测需求，可覆盖小尺寸五金零件、注塑样件、小型机加工件的高度尺寸测量、台阶差检测、基准划线作业，替代传统纯手工划线的低效操作，降低人工找正带来的测量误差。主体测量基座采用厚重的铸铁式结构设计，底部预留平整安装基准面，可直接放置在大理石平台或铸铁检验平台上使用，无需额外固定，依靠自身重量即可保证测量过程中不发生偏移，基座的长度方向预留足够的测量行程，可支持最大三百毫米范围内的高度尺寸检测，满足常规小型零件的测量量程需求。垂直立柱上集成数显读数模块，测量滑架可沿立柱做上下顺滑移动，锁紧机构可在任意测量位置锁定滑架位置，方便操作人员读取数值或者固定划线高度，滑架上自带的微调机构可实现微米级的进给调整，在测量高精度台阶尺寸或者划精密加工线时，可快速对准测量基准，避免粗调带来的过位问题。配套的L型定位靠座可直接吸附或放置在测量平台上，为被测工件提供垂直方向的定位基准，测量带垂直基准面的零件时，可直接将工件靠在靠座上，无需反复找正工件垂直度，大幅缩短单件测量的辅助时间。延伸测量臂可加装在高度尺滑架上，拓展测量的深度范围，针对带内孔、凹槽的零件，可搭配不同的测头完成内孔深度、凹槽台阶高度的检测，解决普通高度尺测头无法伸入狭窄空间的问题。整套结构的各部件之间无复杂的连接结构，拆装更换便捷，日常使用中可根据不同的测量需求快速更换测头或者定位辅具，不需要额外的工具辅助，适配车间计量室、生产现场巡检等多场景的使用需求，各活动部件的配合间隙经过设计优化，长期使用后也不会出现明显的晃动，保证测量数据的稳定性。
