便携式弹簧拉力检测手摇装置结构设计

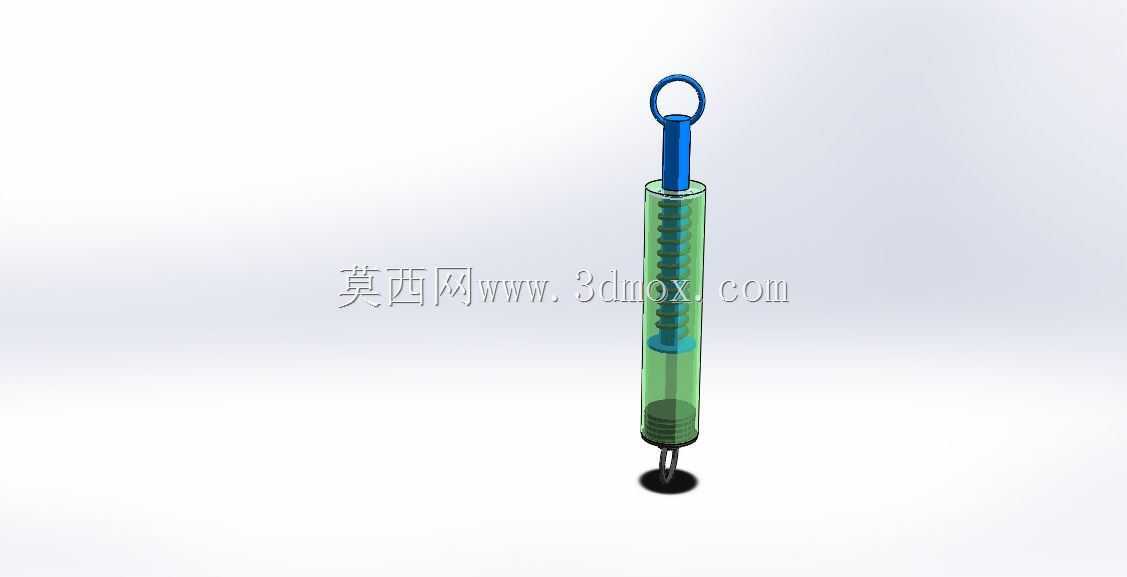

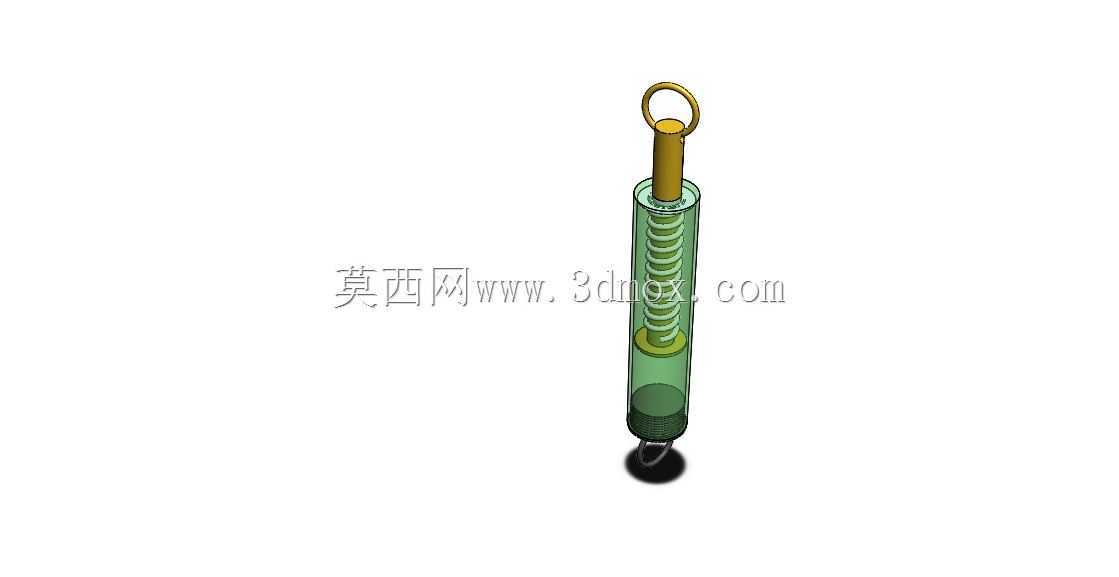

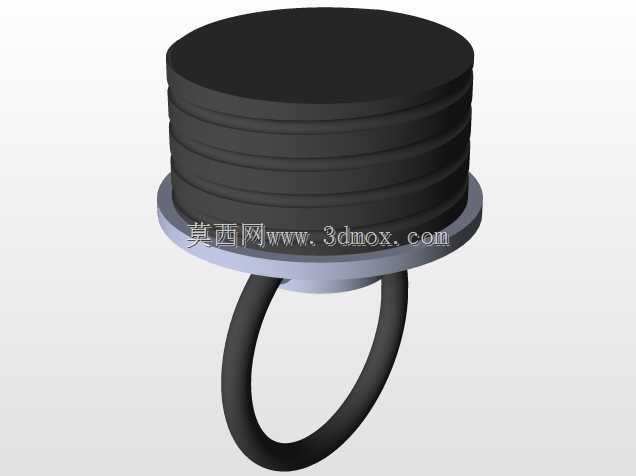

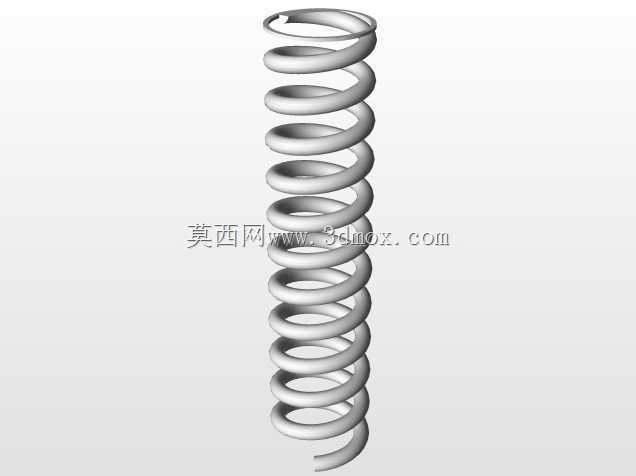

这款手动测力装置主要面向小量程拉力快速检测场景，在五金件来料检验、小型弹性元件性能抽检、教学实验演示等场景中应用广泛，无需外接气源或电源，单手即可完成操作，适合车间现场流动检测、户外简易测试等缺乏配套动力的工况。装置核心采用内置圆柱螺旋压缩弹簧作为测力敏感元件，外部设置透明防护套筒，既可以直观观察内部弹簧的压缩形变状态，也能避免弹簧受外力磕碰出现形变偏移，同时防止弹簧过载弹出造成安全隐患。顶部设置的吊环结构可适配不同规格的挂钩、挂绳，方便将装置整体悬挂在固定支架上，底部的挂钩用于挂载被测工件，操作时握持套筒主体下拉即可完成拉力加载，结构简单可靠，日常维护仅需定期清洁套筒内壁、检查挂钩连接销轴的磨损情况即可。设计阶段优先考虑了手持操作的人机工程尺寸，套筒外径设置为适配成年人手掌握持的尺寸，整体长度控制在单手握持可顺畅施力的范围，避免过长导致操作时重心偏移影响测量稳定性，顶部吊环的内径尺寸适配常规的M6以下规格挂钩，底部挂钩的开口尺寸满足小规格工件、线材、小型弹性件的挂载需求，安装时无需额外固定基座，可单独手持使用，也可通过顶部吊环固定在支架上作为定点测力工位使用。结构设计上采用同轴布局，从顶部吊环到内部弹簧、底部拉杆、挂钩均处于同一轴线上，避免加载时出现偏载导致弹簧受力不均，影响测量精度同时加速弹簧疲劳损耗，透明套筒与上下端盖采用卡扣式连接，无需专用工具即可快速拆解，方便更换不同刚度的内置弹簧来适配不同量程的检测需求，端盖与拉杆的配合位置设置了耐磨衬套，减少拉杆往复运动时的磨损，延长装置整体使用寿命。在实际使用中，这类装置可配合刻度标记实现粗略的拉力值读取，若需要更高精度可在套筒外侧粘贴对应弹簧刚度换算的刻度条，满足不同精度等级的检测需求，相比电子式拉力计，其结构抗摔抗震性能更强，在车间复杂工况下不易损坏，适合作为一线检验人员的随身辅助检测工具。
