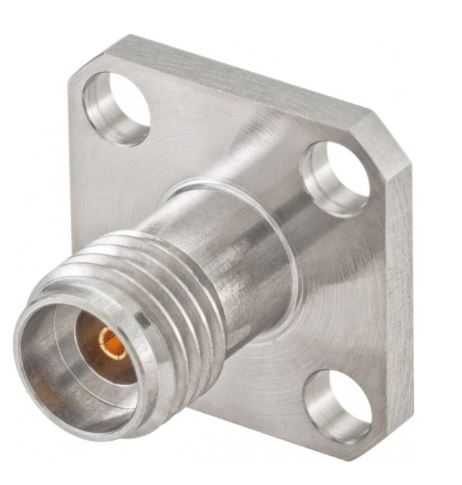

罗森伯格2.92mm四孔法兰40GHz射频连接器

在高频微波通信、测试测量设备的射频链路搭建场景中，这类2.92mm规格的四孔法兰连接器是实现同轴信号稳定传输的核心互联部件，尤其适配40GHz频段的毫米波信号传输需求，常见于矢量网络分析仪测试端口、相控阵天线阵面馈电端口、高速通信设备射频前端的板端固定连接场景。不同于螺纹旋接的自由端连接器，四孔法兰的安装形式能够在设备面板、金属腔体壁上实现牢固的机械固定，避免线缆拖拽、设备振动带来的连接松动，保证射频信号传输的接触可靠性与相位稳定性。

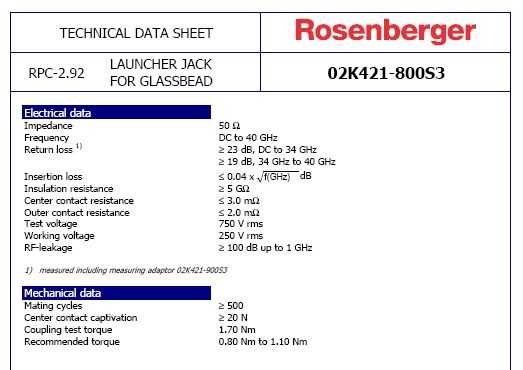

从功能特性来看，该款连接器为50欧姆阻抗匹配设计，2.92mm的同轴接口尺寸兼容同规格的测试线缆、转接器组件，米圆形的波导孔径设计优化了高频段的信号传输路径，能够降低信号反射与插入损耗，支撑最高40GHz频率下的低驻波传输，满足毫米波频段的通信、测试信号传输要求。作为无焊料压缩式法兰连接器，其安装过程无需焊接工序，通过法兰面的压紧配合即可实现外导体的可靠接地与机械固定，既简化了设备装配流程，也避免焊接高温带来的连接器内导体变形、介质支撑件损伤等问题，适合批量设备的产线装配作业。

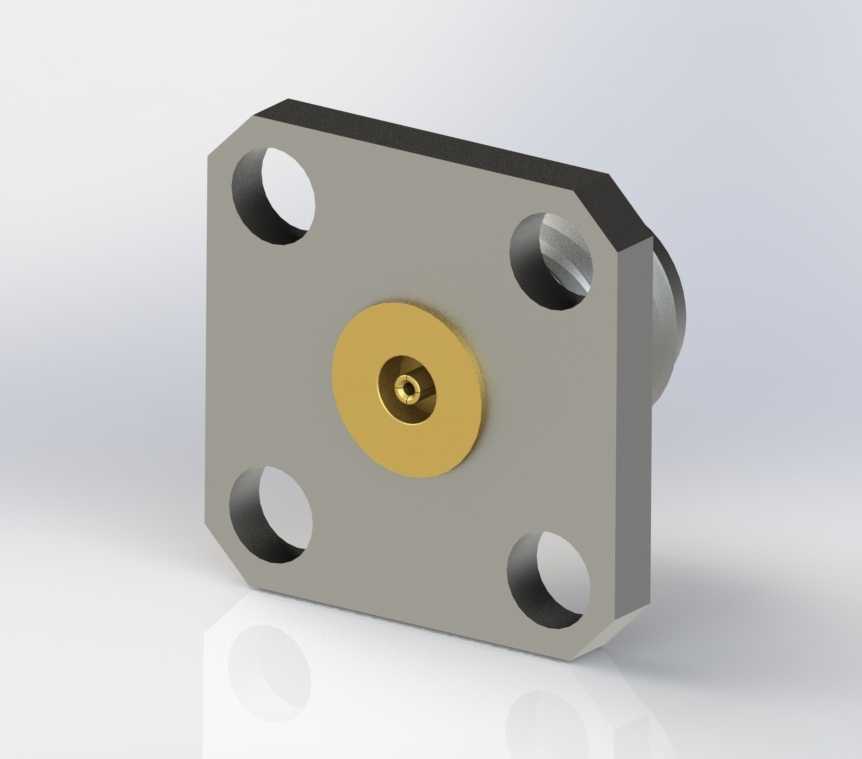

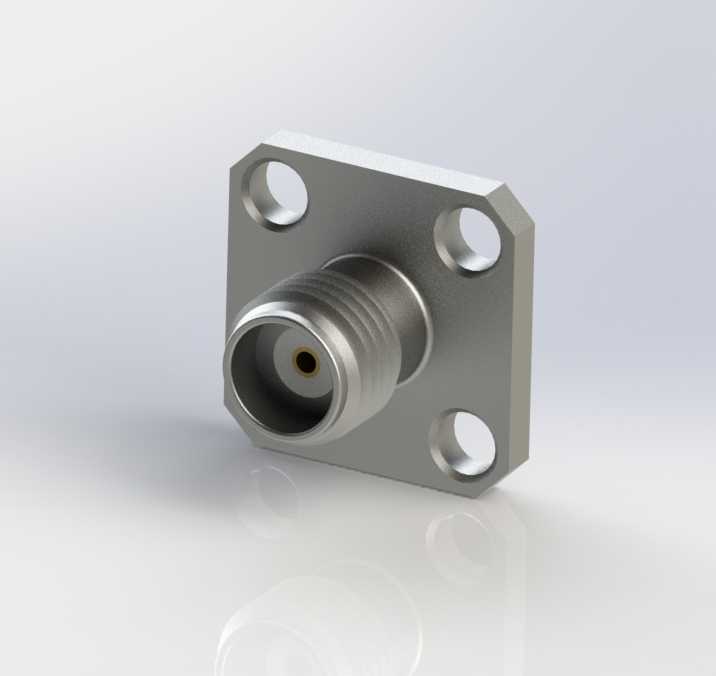

设计层面上，法兰盘采用方形切角的外形结构，四个安装孔对称分布在法兰四角，安装时可通过四颗螺丝将连接器锁紧在面板预留的安装位上，法兰盘与安装面板贴合后能够形成连续的屏蔽腔体，有效抑制外部电磁干扰侵入信号链路，同时减少内部射频信号的向外辐射。内导体采用插针接触结构，介质支撑件选用低损耗高频材质，保证内导体的同轴度与位置精度，避免高频信号传输过程中出现模式激励带来的性能劣化。接口端的螺纹结构遵循2.92mm连接器的通用标准，可与同规格的公头、母头连接器实现精准适配，保证互配时的插入深度与接触压力符合射频传输要求。

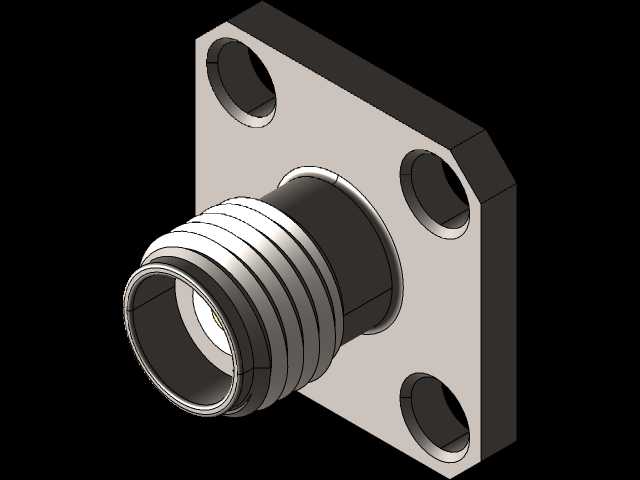

从安装边界来看，建模时严格还原了法兰盘的外形尺寸、安装孔位间距与孔径参数，法兰盘的厚度、接口伸出法兰面的长度均按照实物尺寸等比例复刻，能够直接用于设备面板的安装孔位开孔校核、装配干涉检查，在整机结构设计阶段可直接调用该模型完成射频端口的布局设计，提前验证连接器与周边结构件、线缆组件的空间间隙，避免后期打样阶段出现安装干涉、装配空间不足的问题。对于射频设备结构工程师而言，这类精准的连接器模型能够大幅缩短整机布局的设计周期，减少实物试装的迭代次数，保证射频端口的安装精度与电磁屏蔽性能。
