四旋翼简易构型无人机结构设计方案

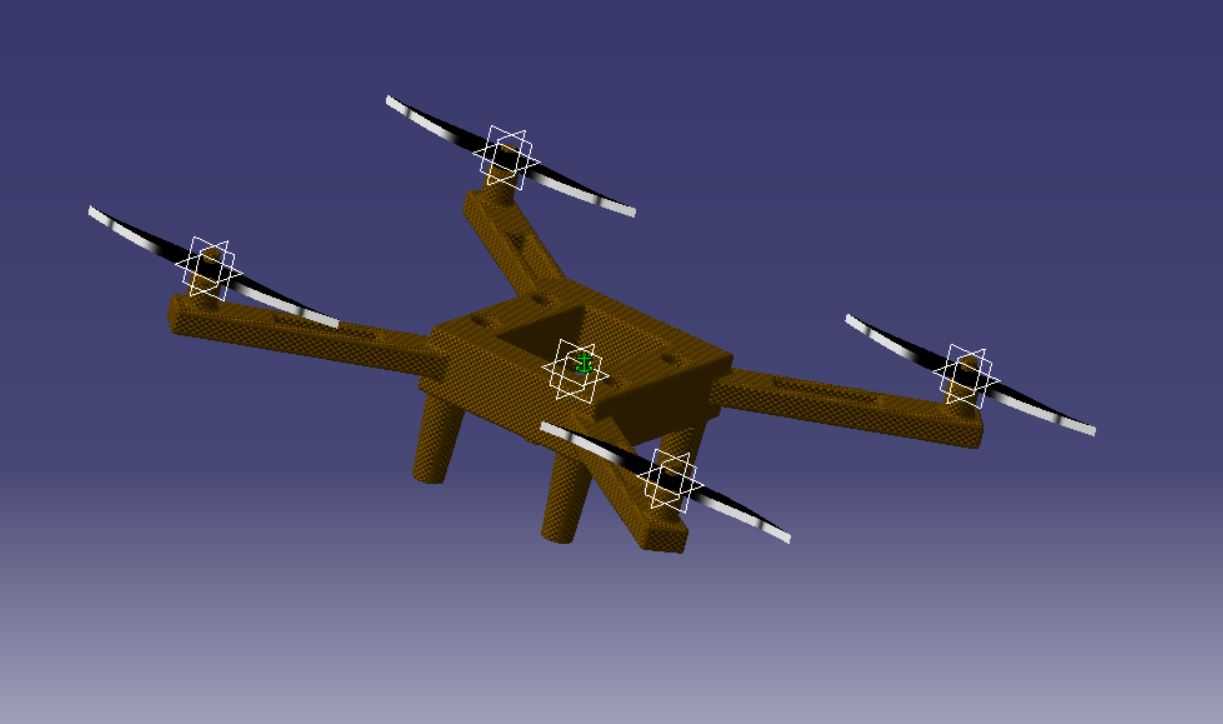

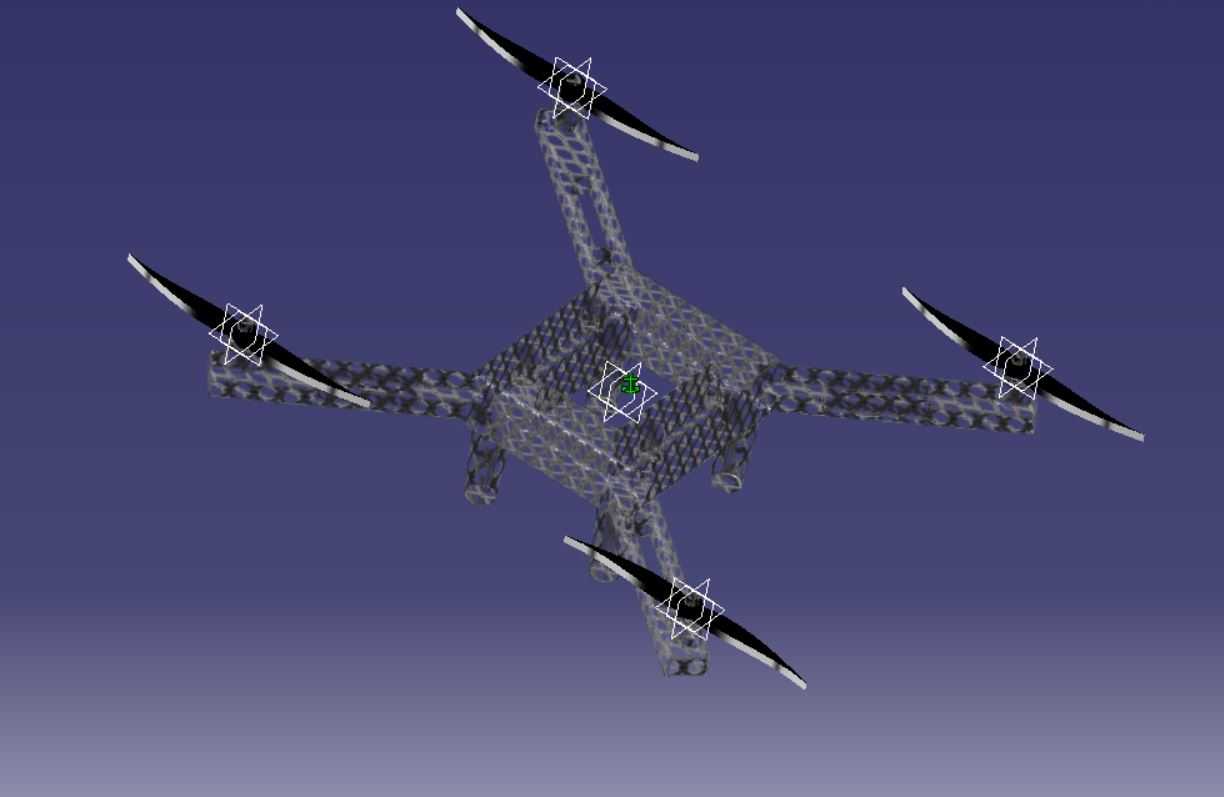

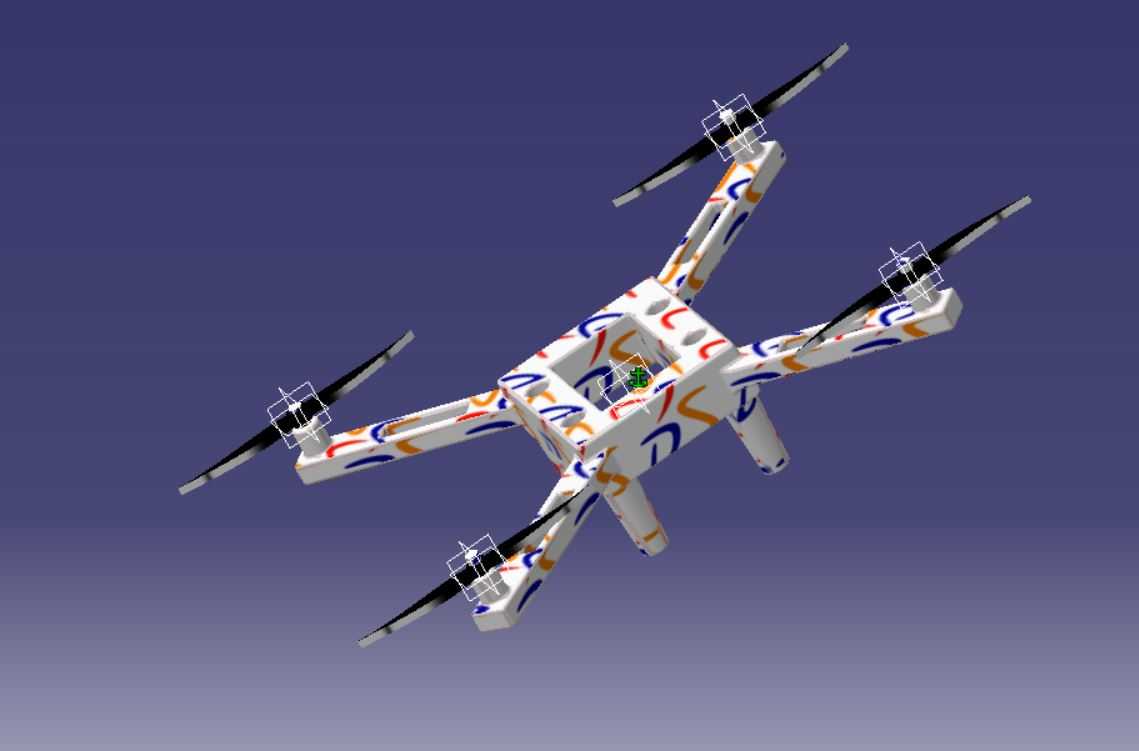

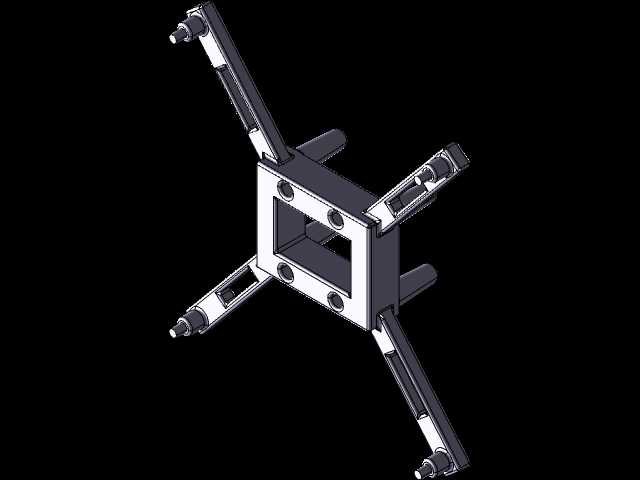

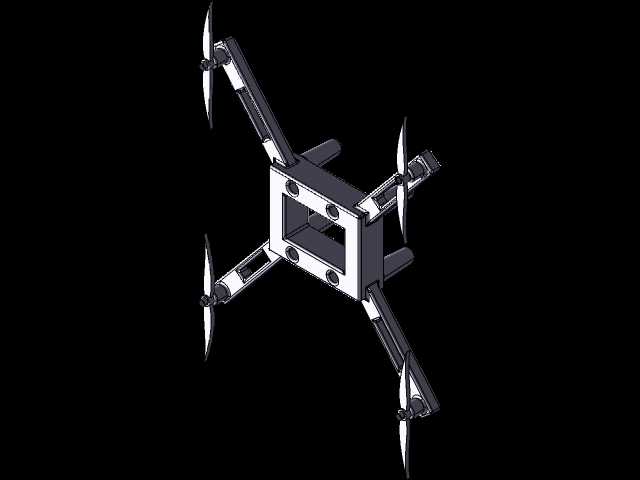

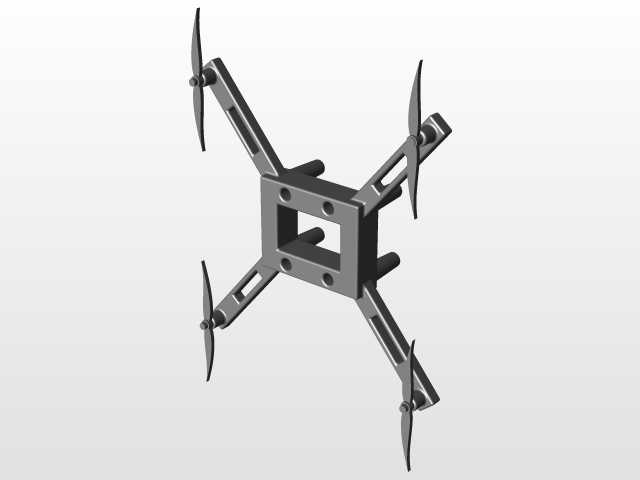

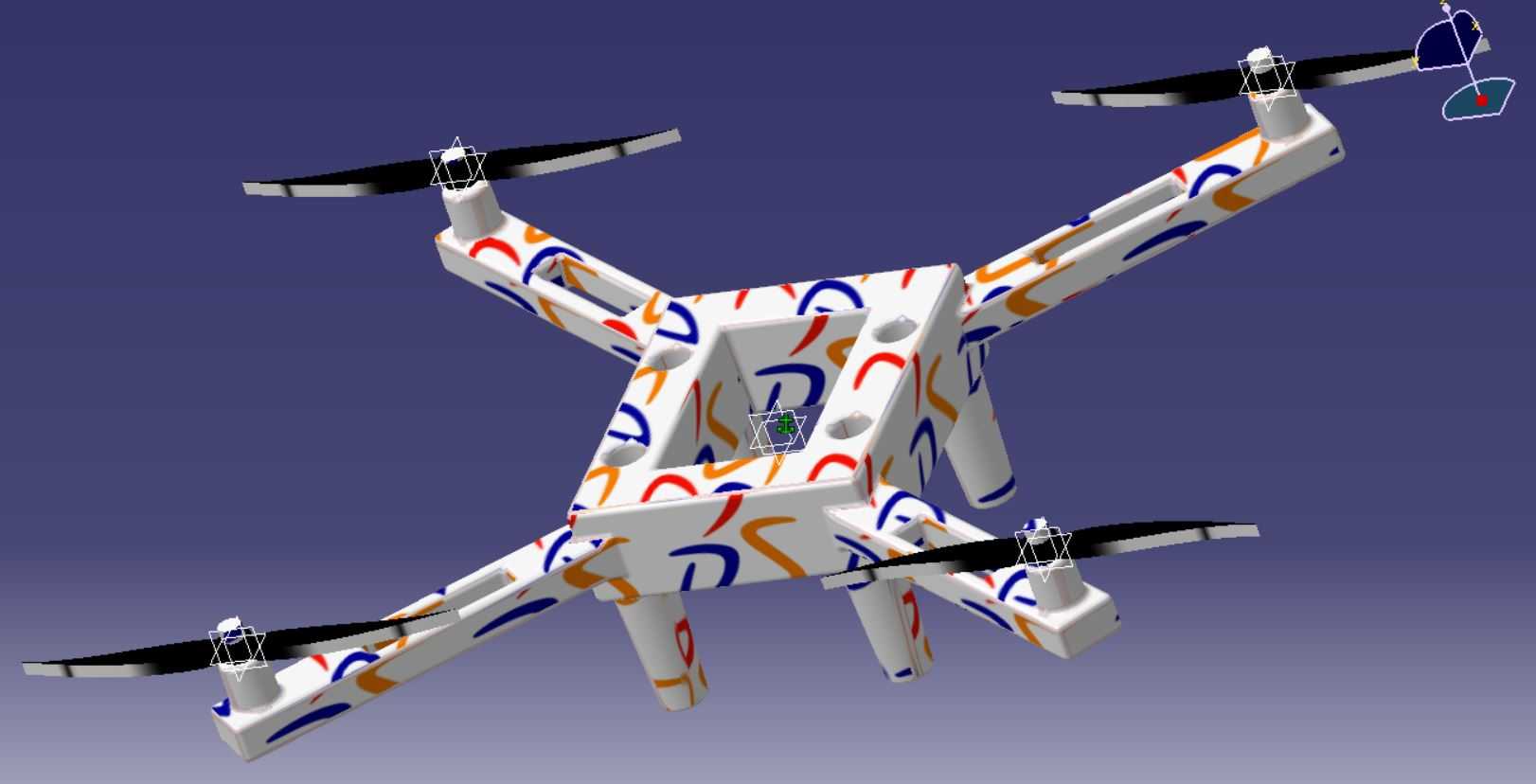

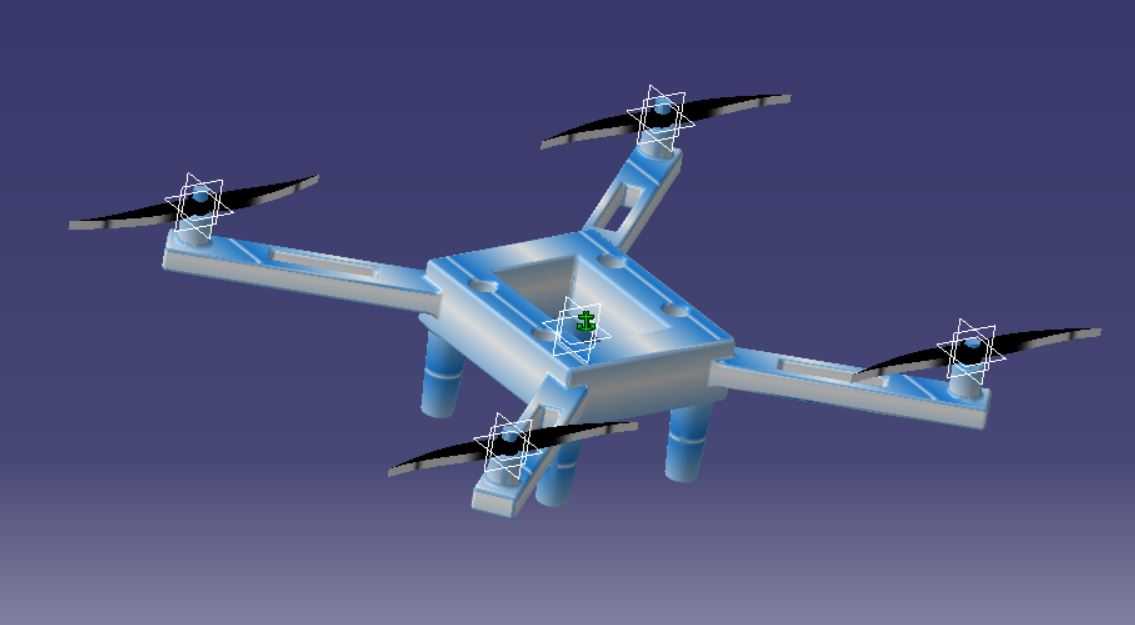

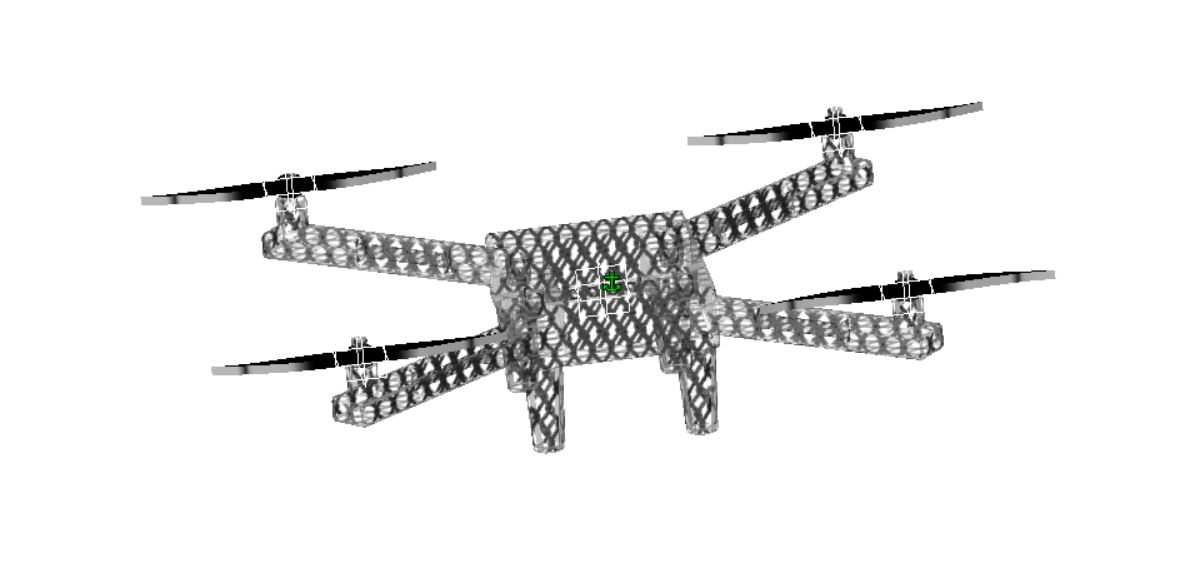

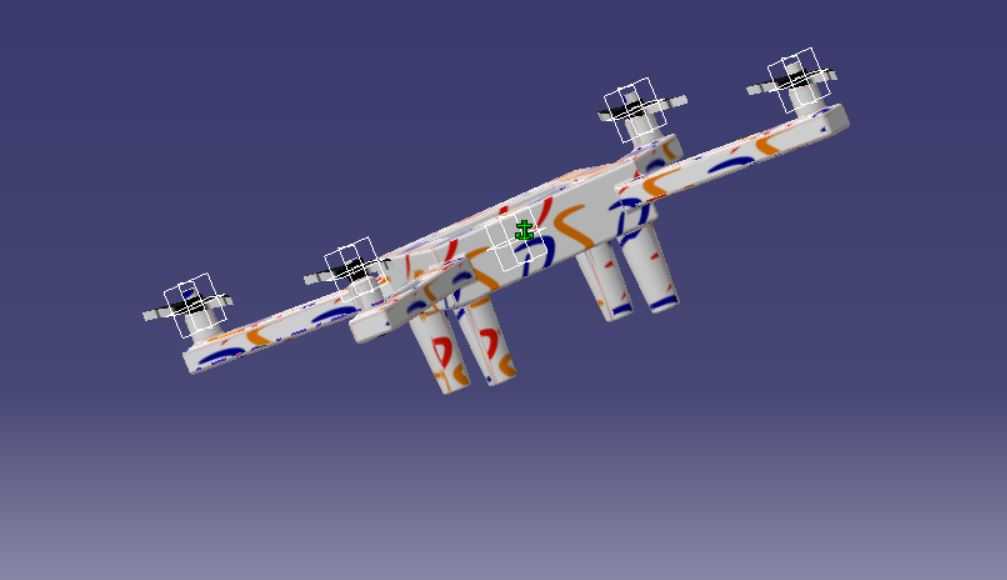

这款四旋翼飞行器的结构设计，核心围绕装配逻辑演示与基础飞行动力学适配展开，没有追求严苛的尺寸精度，更侧重给刚接触航空结构设计的从业者理清多旋翼设备的部件配合关系。从实际应用场景来看，这类简易构型的四轴结构，可作为小型航拍、低空环境探测、教学实训设备的基础承载框架，机架的镂空中心区域预留了飞控板、电池、信号接收模块的安装空间，四个机臂末端的电机座位置，严格按照旋翼转动的动平衡要求做了对称布局，能避免飞行过程中出现偏航力矩不均的问题。设计过程中没有选用特定翼型的旋翼参数，而是用样条曲线勾勒出旋翼的大致轮廓，重点突出机臂与中心机架的连接方式、电机与机臂的固定点位、起落架与机架底部的安装边界，四个机臂采用等长对称设计，从中心机架向外延伸的长度经过初步配平计算，能保证每个旋翼产生的升力作用点到机身重心的距离一致，降低飞控系统的调校难度。机架主体采用一体化框架式结构，表面的镂空设计一方面是为了降低整体自重，提升有效载荷能力，另一方面也能给机载电子设备留出散热空间，机臂上预留的多个安装孔位，可根据实际搭载需求调整电机、电调的固定位置，适配不同规格的动力组件。起落架采用短支腿式设计，安装在机臂靠近中心的下侧位置，高度刚好能让机身底部的传感器、相机等设备在降落时不接触地面，同时不会因为支腿过长增加飞行时的风阻。从安装边界来看，中心机架的内部空腔尺寸可容纳常规尺寸的开源飞控与2S-3S锂电池，机臂末端的电机座孔位适配常见的22系列无刷电机，旋翼转动时的扫掠区域不会和机架本体、起落架产生干涉，即使是新手按照装配关系组装，也能快速完成整机的动力部件排布。这类结构设计虽然没有做精细化的空气动力学优化，但完整呈现了四旋翼无人机从机架承载到动力布局的核心逻辑，能帮助初学者理解多旋翼飞行器的结构组成与装配要点，也可作为小型定制化无人机的基础框架进行二次修改，根据不同的作业场景调整机臂长度、机架材质、安装点位，快速适配航拍、巡检、教学演示等不同的使用需求。
