RunCam微鹰FPV航拍摄像头结构设计

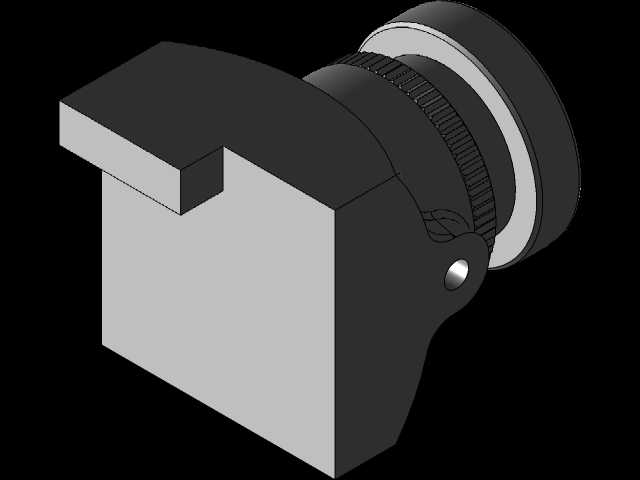

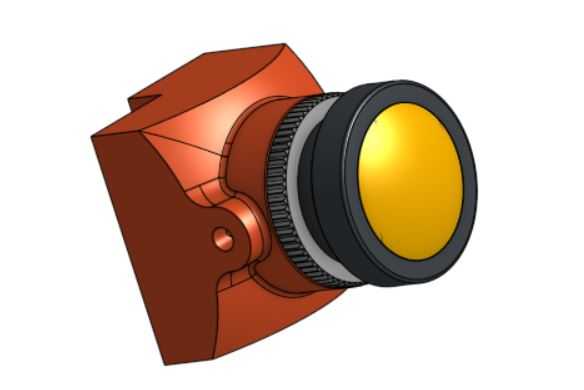

在穿越机、小型航拍无人机的整机结构开发流程中，机载摄像模组的安装适配是直接影响飞行成像效果、机架布局合理性的核心环节，很多机架设计人员在前期方案阶段，往往因为缺少摄像模组的精准三维参考，反复调整安装座的开孔位置、避让空间，既拖慢开发进度，也容易出现装机后镜头视角被遮挡、减震结构干涉的问题。这个FPV摄像模组的三维结构，是完全参照量产实物的实际尺寸、外形轮廓构建的，能够直接导入各类三维设计软件，作为机架安装结构设计的基准参考。从结构细节来看，该摄像模组采用楔形一体化机身设计，镜头端为大直径圆形镜筒结构，镜筒外圈带有防滑齿纹，方便使用者手动调整镜头焦距、转动镜头角度来匹配不同的拍摄视角需求，镜筒与机身主体的衔接处做了阶梯式限位结构，能够保证镜头转动过程中不会出现轴向窜动，也能避免日常使用中灰尘、水汽从衔接缝隙进入模组内部影响成像元件。机身尾部的楔形结构是专门针对穿越机的前置安装场景设计的，倾斜的安装面能够让镜头在装机后自然形成符合第一视角飞行的俯角，不需要额外加装角度调整垫片就能满足大部分FPV飞行的视角需求，机身上预留的固定凸台带有标准安装孔位，孔位的间距、孔径都和量产实物完全一致，设计安装座时可以直接匹配孔位做定位柱或者螺丝过孔，不需要反复核对实物测量尺寸。在安装边界的把控上，这个模型完整还原了模组的所有外轮廓凸起，包括镜筒的最大外径、机身尾部的走线槽位置、侧面的调节结构突出量，设计机架前舱的时候，可以直接用这个模型做干涉检查，提前预留好镜头转动的活动空间、FPC走线的避让空间，避免装机后出现镜头转不动、线材被挤压磨损的问题。对于做无人机机架改装、定制化FPV载机开发的设计人员来说，这类精准的外设三维模型能够大幅减少实物打样的次数，在设计阶段就能完成整机的布局校验，确认摄像头安装后的重心位置、视角覆盖范围，甚至可以直接基于这个模型设计配套的减震座、镜头保护盖等周边配件，不需要再手动测绘实物尺寸，有效降低前期开发的试错成本。另外该模组的结构设计也兼顾了轻量化需求，机身外壳的壁厚、加强筋的布局都在模型中有所体现，设计配套安装结构时可以参考这些细节，在保证安装强度的前提下尽可能降低机载配件的重量，提升飞行的续航表现与机动灵活性。
