直升机机载探照灯结构三维设计

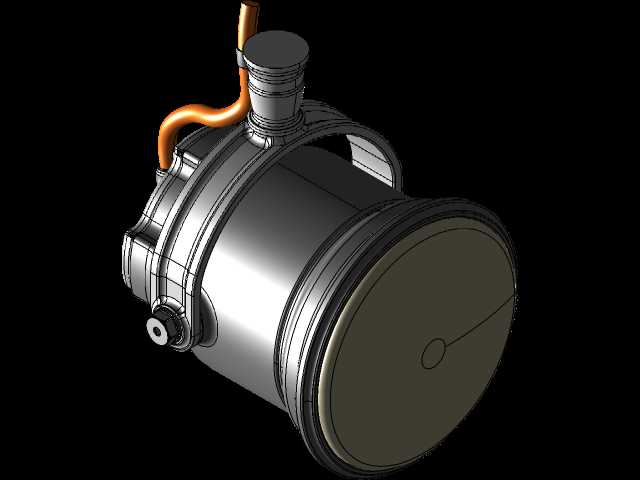

在直升机夜间搜救、低空巡逻、应急抢险、夜间作业等飞行场景中，机载探照灯是不可或缺的外部照明设备，能够在低能见度、无地面光源的环境下，为机组提供大角度、高亮度的地面目标照射能力，辅助完成人员搜救、地形勘察、应急处置等任务，部分警用、消防直升机还会依托该类探照灯完成夜间执法、火情巡查作业，对灯具的抗震性能、照射角度调节能力、环境适应性都有极高要求。这款探照灯的整体结构采用筒式主体布局，核心灯腔部分做了密封式设计，能够应对高空飞行时的低温、低压、强气流冲击，同时避免雨水、沙尘进入灯体内部损伤光学元件与电路结构。灯体前端设置了加厚的防护圈结构，既可以在飞行过程中抵御空中漂浮杂物的撞击，也能在地面维护、设备拆装过程中避免灯面磕碰损伤，防护圈与灯腔主体采用阶梯式卡接配合，配合密封胶圈实现IP67级别的防护能力，满足直升机复杂作业环境的使用要求。灯体上部设置了俯仰调节转轴结构，搭配侧面的走线防护弯管，既可以实现照射角度的上下俯仰调节，满足不同飞行高度、不同照射距离的角度调整需求，也能对内部供电线路做全封闭防护，避免飞行过程中线路反复弯折出现疲劳断裂，弯管采用金属成型结构，与灯体、安装基座的连接位置都做了密封压合处理，杜绝水汽、盐雾进入线路连接位置。灯体侧下方设置了电气接插件接口，采用航空级快插接头设计，安装时可以快速完成线路对接，维护时无需拆解灯体主体即可完成线路检测，接头位置做了防呆设计，避免拆装过程中出现插针错位、接反的问题。从安装边界来看，这款探照灯的主体为圆柱形结构，安装基座预留了标准的机载设备安装孔位，能够直接匹配直升机外部挂架的通用安装接口，整体重心靠近安装面位置，飞行过程中不会因为气流冲击产生过大的振动载荷，降低对挂架结构的强度要求。设计过程中充分考虑了航空设备的减重需求，灯体外壳采用轻量化合金材质，在保证结构强度的前提下尽可能降低整体重量，减少直升机的载荷负担，同时外壳表面做了硬质氧化处理，能够抵御高空紫外线照射、盐雾腐蚀，延长设备的户外使用寿命。灯体的散热结构集成在外壳的加强筋位置，无需额外加装散热鳍片，既减少了飞行过程中的风阻，也能通过飞行时的气流快速带走灯珠工作产生的热量，保证灯具长时间大功率工作时不会出现过热问题。角度调节结构内置阻尼限位装置，调整到目标角度后可以自动锁止，无需额外加装固定锁扣，机组在飞行过程中可以通过操控系统快速调整照射角度，响应速度满足应急作业的使用需求。
