轻量化四旋翼飞行器机架结构设计

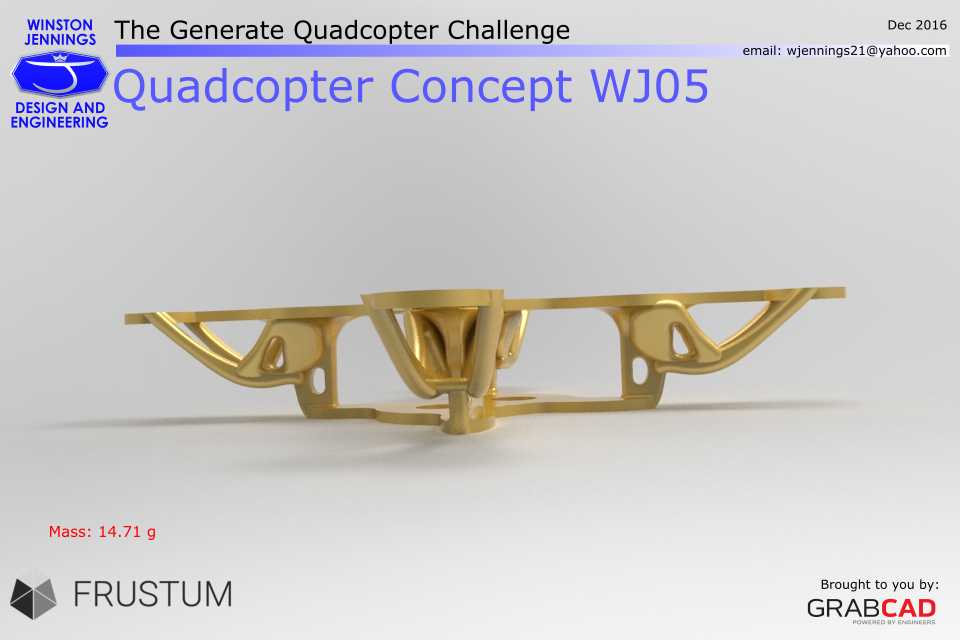

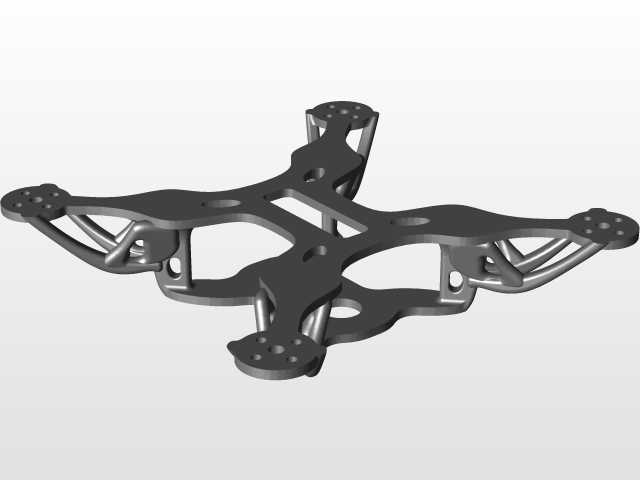

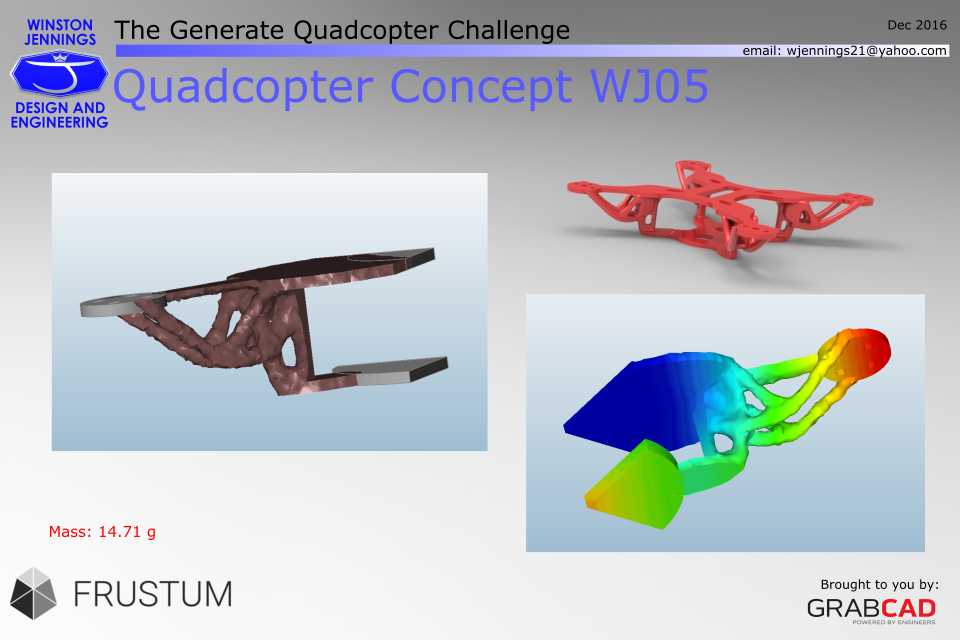

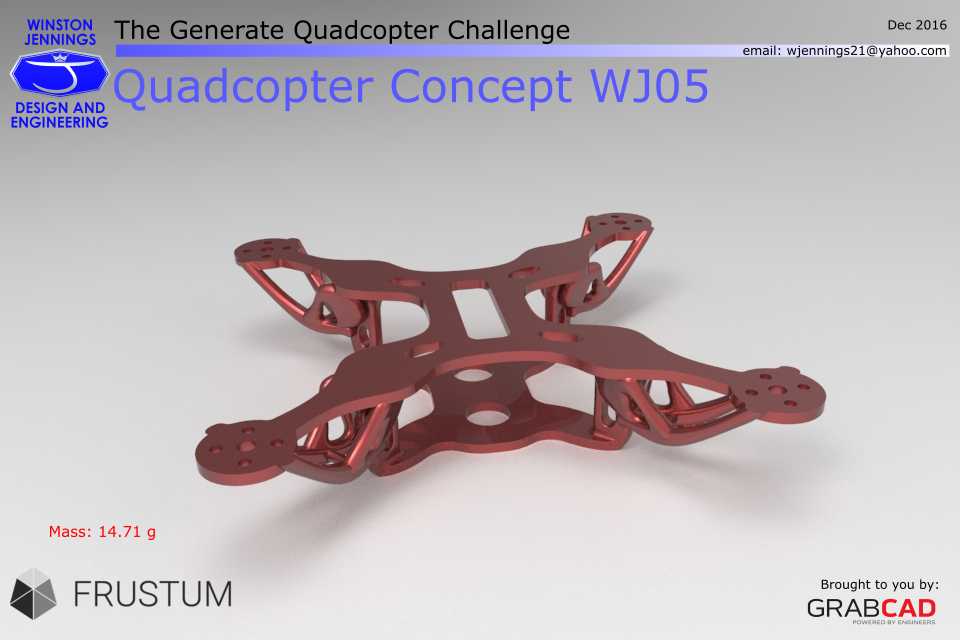

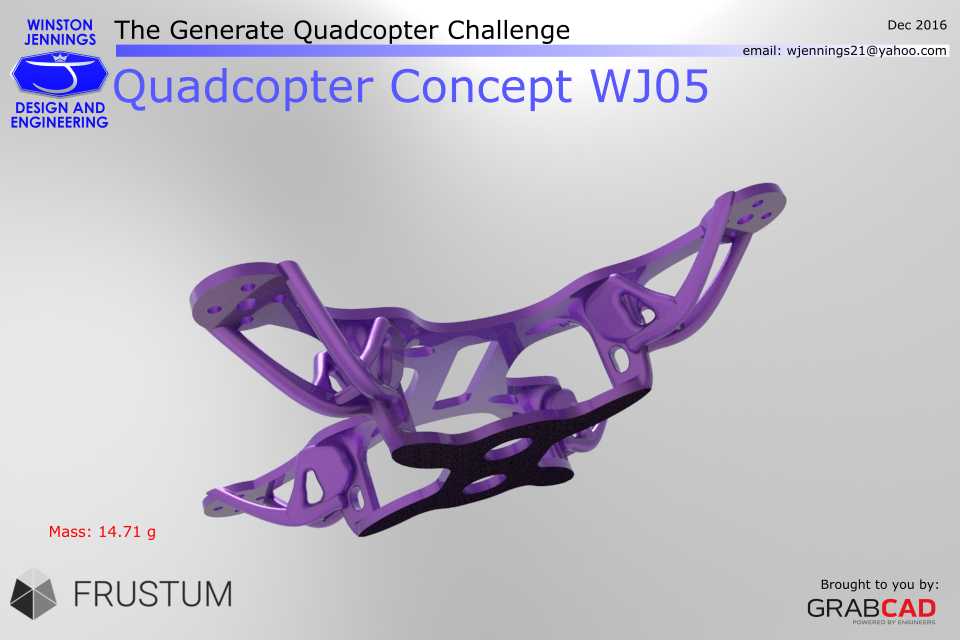

这款四旋翼机架的结构设计，核心围绕小载荷航拍、室内教学实训、近距环境探查这类对自重敏感的应用场景展开，设计阶段优先把动力冗余留给任务载荷与续航模块，避免机架本身占用过多起飞重量配额。从结构受力逻辑来看，机架采用中心承载盘搭配四个放射状机臂的一体化布局，中心区域预留了飞控板、电调、电池组的安装沉位，所有安装孔位的同轴度、孔边距都按照常用微型飞控的安装规范做了匹配，不需要额外做转接件就能完成核心航电部件的固定，四个机臂末端的电机安装位，孔位适配常用的1104、1306级别微型无刷电机，安装面做了0.2mm的下沉限位，能避免电机安装时出现偏斜，降低飞行过程中的动平衡偏差。设计过程中采用了拓扑优化的思路，对非主承力区域做了大面积的镂空挖除，在机臂的弯折受力区保留了连续的传力路径，筋条走向完全贴合飞行过程中机臂承受的升力弯矩、降落冲击载荷的传导方向，既把整体自重控制在极低水平，又不会出现结构刚度不足导致的飞行共振问题。机臂与中心盘的过渡区域做了圆弧过渡处理，没有直角应力集中结构，能承受日常飞行中的小幅磕碰、硬着陆冲击，不会在过渡位置出现断裂失效。从安装边界来看，机架整体的对角线轴距适配3英寸以内的螺旋桨，不会出现桨叶打中心盘的干涉问题，中心区域的电池安装位可以适配2S-3S的微型锂聚合物电池，布线槽沿着机臂内侧的筋条间隙预留，能把电调到电机的动力线、飞控到电调的信号线完全隐藏在结构内部，既减少飞行过程中的风阻，也能避免线材被螺旋桨打到造成飞行事故。机架底部预留了微型摄像头、图传模块的安装凸台，孔位匹配常用的微型FPV摄像头规格，不需要额外改装就能完成第一视角飞行套件的搭载。整个结构的壁厚做了均匀化处理，不管是采用光敏树脂3D打印还是尼龙烧结加工，都不会出现壁厚差异过大导致的打印翘曲、成型缺陷，打印完成后只需要简单去除支撑就能完成装配，不需要做额外的打磨、补强处理。日常使用中，这种轻量化机架的抗风性能在室内、近室外无风环境下表现稳定，自身惯量低，飞控的PID参数调试门槛更低，很适合新手做飞行练习，也能作为高校机械设计、航模设计课程的拓扑优化教学案例，直观展示材料分布与结构受力的对应关系。
