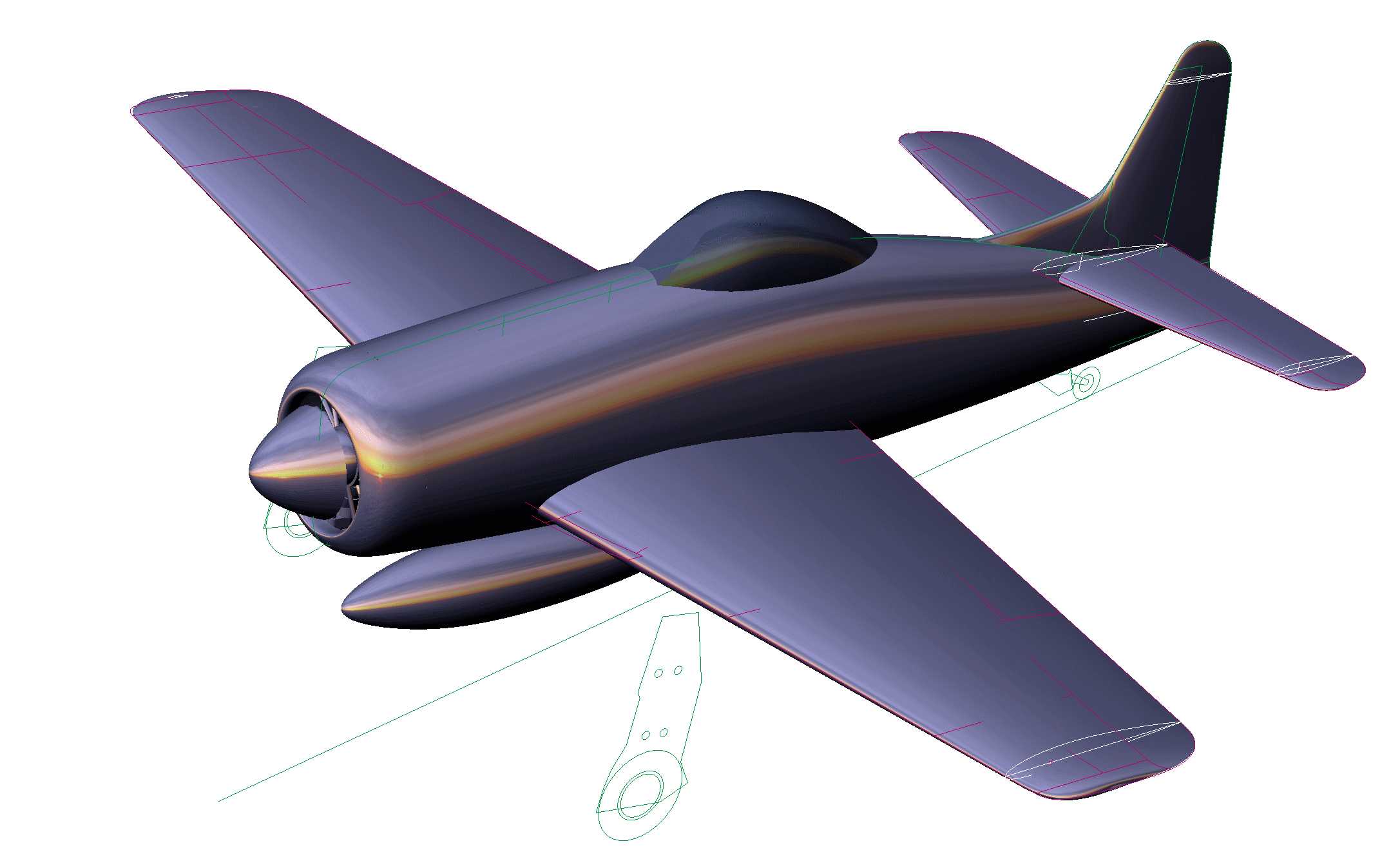

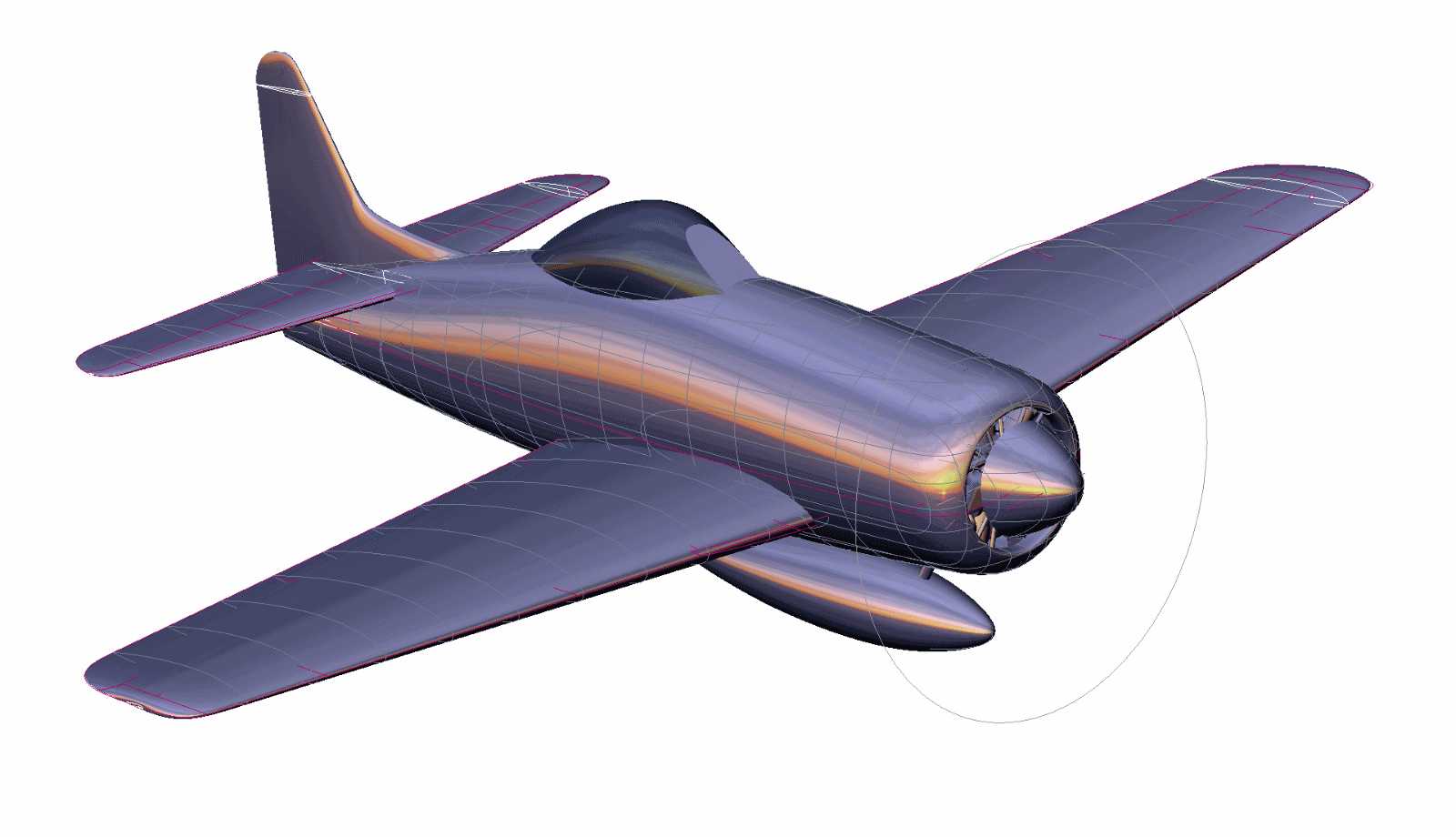

格鲁曼F8F活塞式战斗机曲面结构设计

这款格鲁曼F8F的曲面建模成果，核心围绕活塞式舰载战斗机的实际使用场景展开设计还原。作为二战后期列装的轻型舰载战斗机，其设计初衷是在航母有限的甲板起降条件下，兼顾高速机动性能与结构强度，建模过程中首先要还原的就是舰载机特有的尺寸边界约束——机翼折叠后的轮廓、尾翼与航母升降机的适配间隙、着舰钩与机身承力结构的连接位置，都是建模时需要优先校准的关键点位，不能仅做外观曲面的堆砌。

从功能特性来看，该机作为轻型舰载截击机，需要在短距离内完成爬升、俯冲、急转弯等战术动作，因此机身曲面的气动连续性是建模的核心重点。机身中段采用收腰式流线设计，从发动机整流罩到座舱盖再到机尾的过渡曲面，全程保持G2连续，避免曲面折角带来的气动阻力增量；机翼采用层流翼型设计，建模时严格还原翼根到翼尖的翼型厚度变化、扭转角度，同时预留出襟翼、副翼的安装分割边界，机翼下方的副油箱挂点位置，也按照实际承力结构的分布做了曲面加厚处理，匹配实际挂载时的结构强度需求。

设计思路上没有采用常规的实体拉伸拼接方式，而是从基础控制线架开始搭建，先确定机身纵向的主控制线、机翼的展向控制线，再通过四边成面的方式逐步拼接整体曲面，每一块曲面完成后都要检查曲率梳的分布，确保曲面光顺无突兀拐点。座舱盖的曲面单独做了分块处理，匹配实际机型的气泡式座舱视野需求，风挡位置的曲面做了轻微的倾角调整，既符合高速飞行时的减阻需求，也预留了防弹玻璃的安装厚度空间。尾翼部分的垂直安定面与水平尾翼，都按照实际机型的安定面配平角度做了基准定位，舵面的分割线位置也与实际结构的铰链安装位置对齐，保证模型可直接用于后续的结构拆分、模拟装配工作。

在安装边界的处理上，发动机整流罩与星形发动机的安装接口、起落架舱的内轮廓、机翼折叠机构的预留缝隙，都按照实际机型的尺寸比例做了还原，没有出现曲面干涉、安装空间不足的问题。机身表面的蒙皮分块线虽然没有做实体刻线，但在曲面构建时已经预留了分块的基准位置，后续如果需要做细节深化，可以直接基于现有曲面提取分模线，添加蒙皮铆接、检修口盖等细节结构。整个模型的曲面质量可直接用于气动仿真分析、渲染展示、3D打印验证等不同场景，能够满足航空装备设计、航模开发、军事仿真等领域的使用需求，对于学习复杂曲面造型、飞行器气动外形设计的从业者来说，也具备较高的参考价值。
