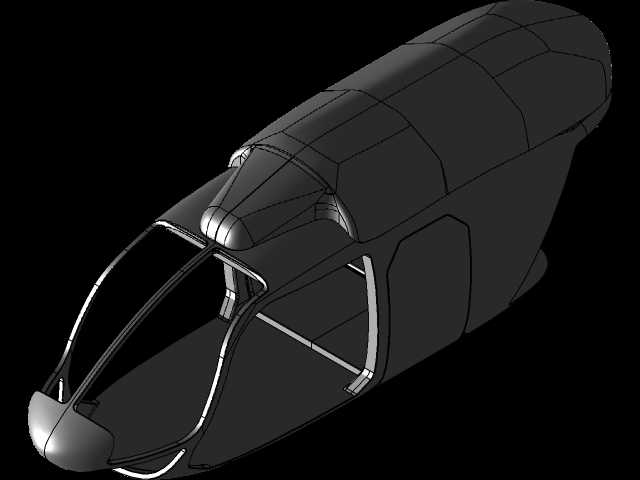

直升机机身主体框架结构三维数模

该结构为直升机核心承载主体，是整机组装过程中连接旋翼系统、动力单元、起落架、航电设备、座舱内饰的核心基体，在实际通航作业、警用巡逻、低空运输等场景中，机身结构需要同时承受旋翼交变载荷、飞行气动阻力、起降冲击载荷以及舱内设备的静载荷，其结构合理性直接决定整机的飞行安全性与使用寿命。从设计逻辑来看，该机身采用半硬壳式结构布局，前部为流线型鼻锥与座舱风挡安装框架，预留的曲面安装边可适配夹层风挡玻璃的密封安装需求，风挡框架的加强筋沿载荷传递路径布置，能够将风挡承受的气动载荷均匀分散到机身主承力框上。中部为乘员舱与设备舱主体结构，侧面预留的舱门安装位带有铰链与锁扣的安装凸台，内部的横向隔框与纵向长桁形成网格化承力体系，既能够保证舱内有效使用空间，又可以在控制结构重量的前提下提升整体抗扭、抗弯性能，避免飞行过程中出现结构共振问题。后部为尾梁连接过渡段，截面逐步收窄的结构设计能够平顺气动流场，减少尾部紊流对尾桨工作效率的干扰，连接端面的安装孔位按照同轴度公差要求布置，可保证尾梁装配后与机身主轴的同轴度偏差控制在合理范围内，降低飞行过程中的尾部振动。从安装边界来看，机身底部预留的起落架安装支点位置经过载荷校核，可适配滑橇式或轮式起落架的安装需求，上部的旋翼主减速器安装基座带有加厚的承力凸台，能够将旋翼产生的巨大拉力与扭矩直接传递到整个机身框架，避免局部应力集中导致结构失效。整个机身的外曲面按照气动优化要求做了连续顺滑处理，蒙皮与内部框架的连接边预留了标准的铆接工位，既可以满足金属铆接工艺的装配要求，也可适配复合材料一体成型的工艺方案，结构设计过程中充分考虑了维护可达性，设备舱对应的蒙皮位置预留了快卸口盖的安装边框，方便日常航电、油路系统的检修作业。在结构减重方面，长桁与隔框上布置的合理减轻孔在不损失结构强度的前提下有效降低了整机空重，对于提升直升机的有效载荷与航程表现有实际意义，不同部位的材料厚度根据载荷计算结果做了差异化设计，高载荷区域的承力构件厚度适当增加，低载荷区域尽可能优化结构截面，实现强度与重量的最优平衡。
