气动U形夹销夹紧工装结构设计

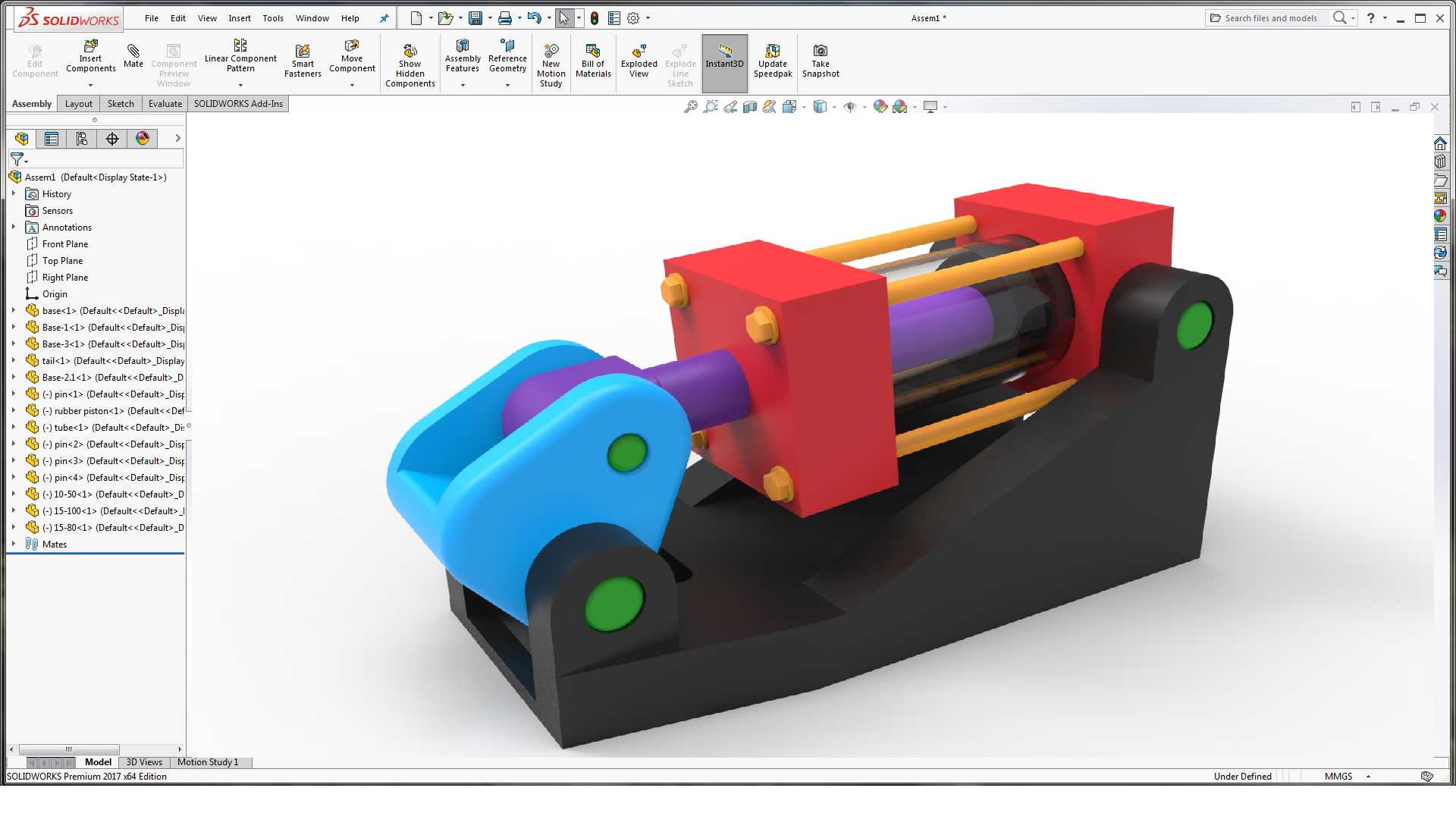

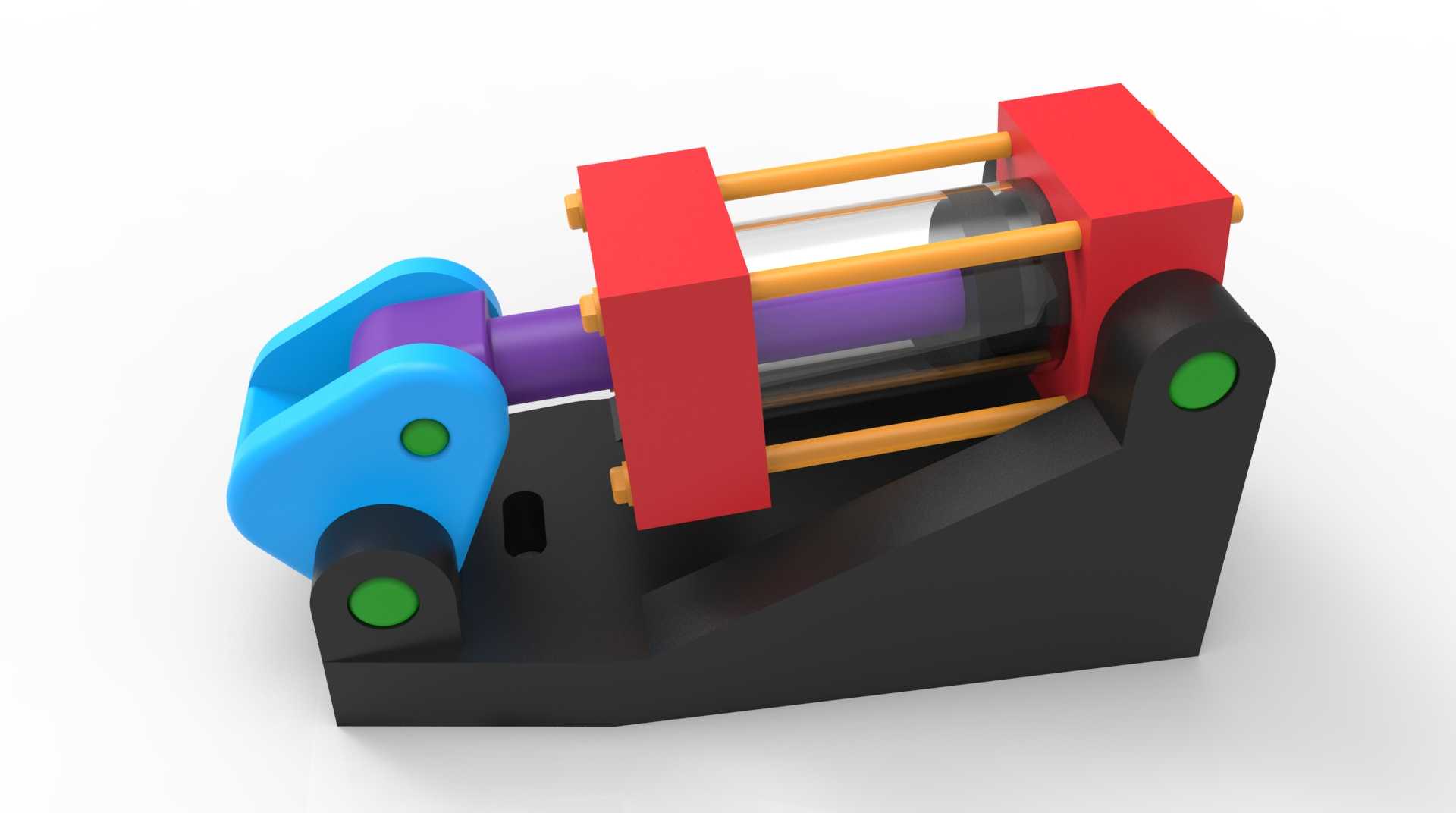

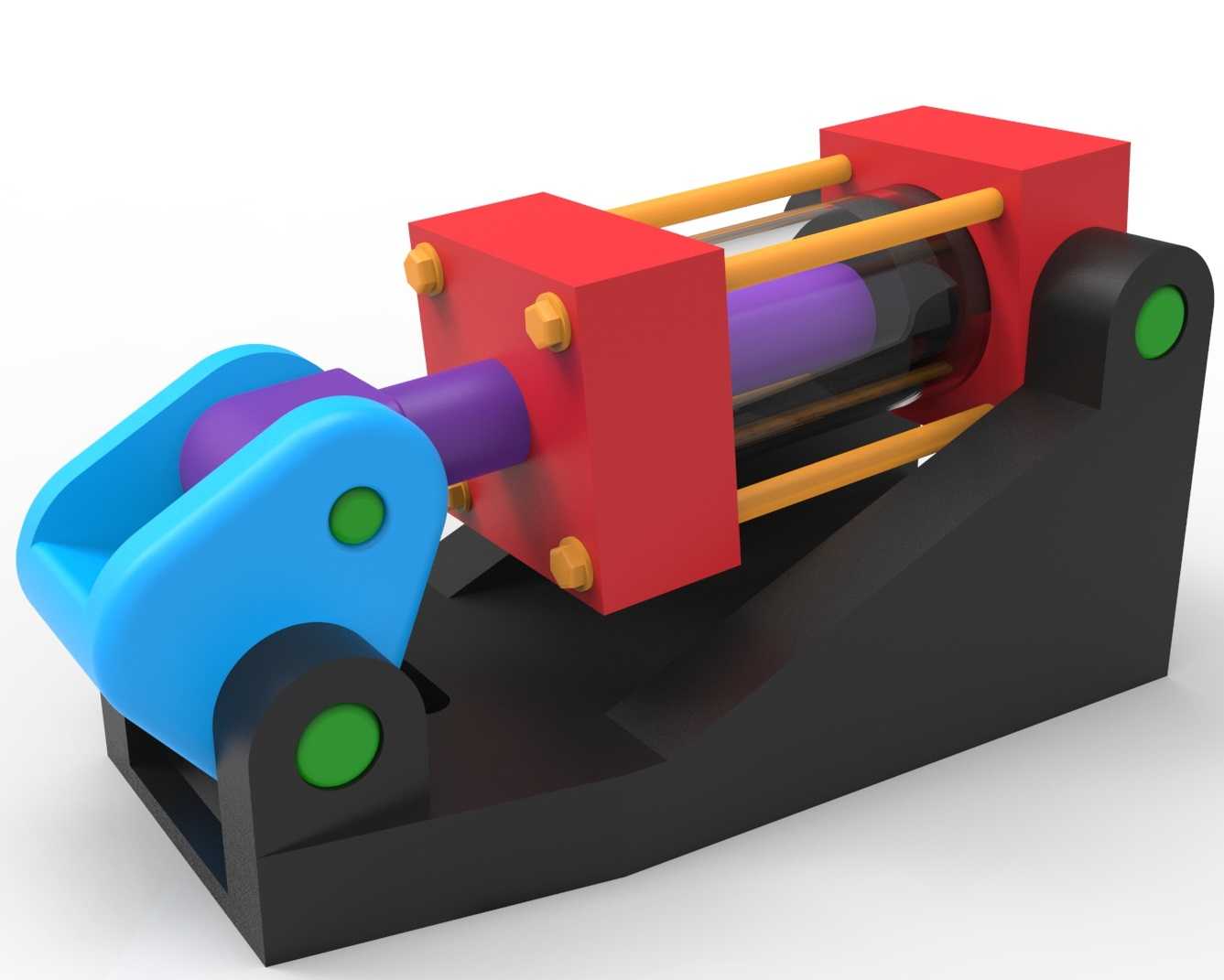

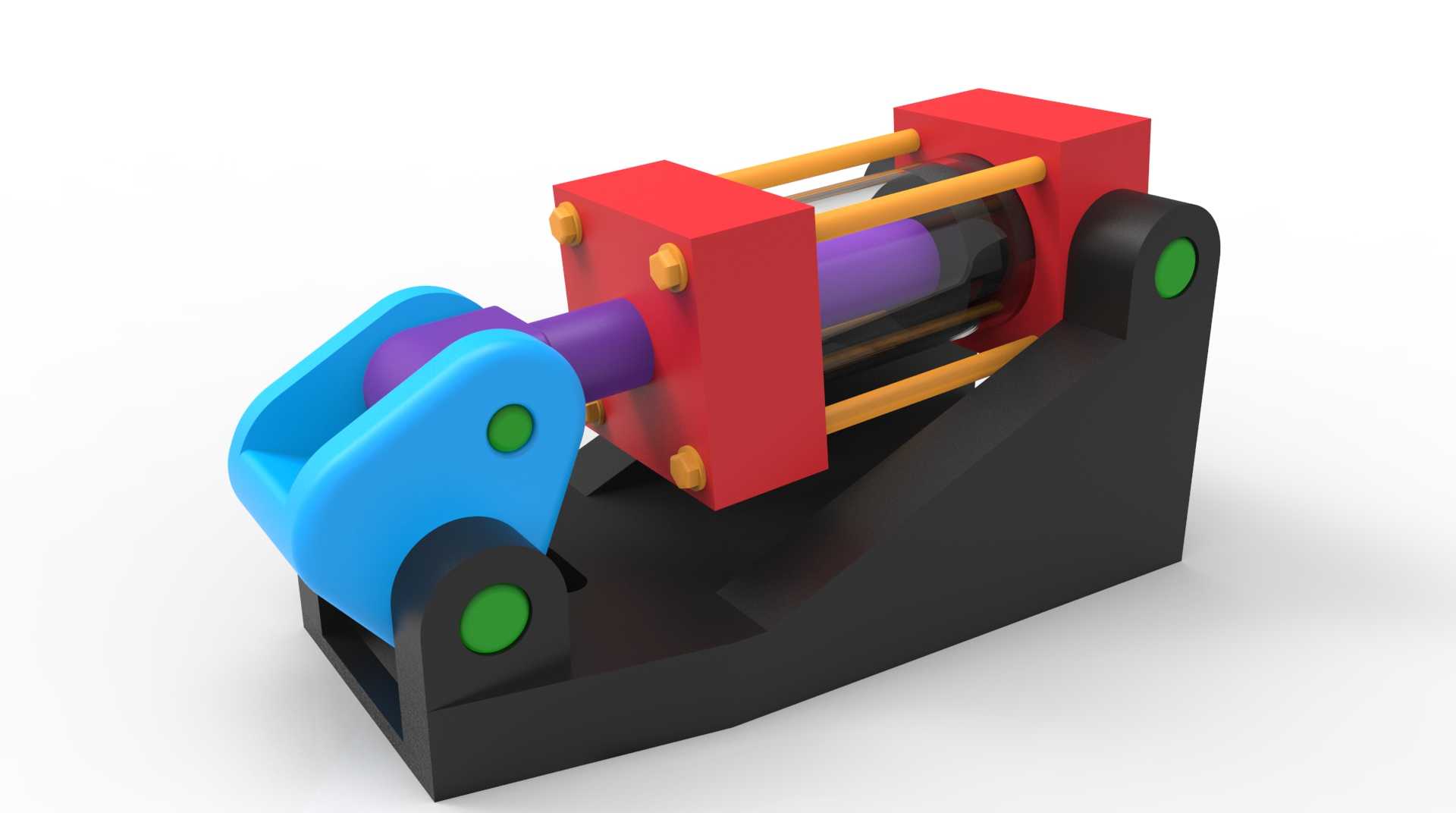

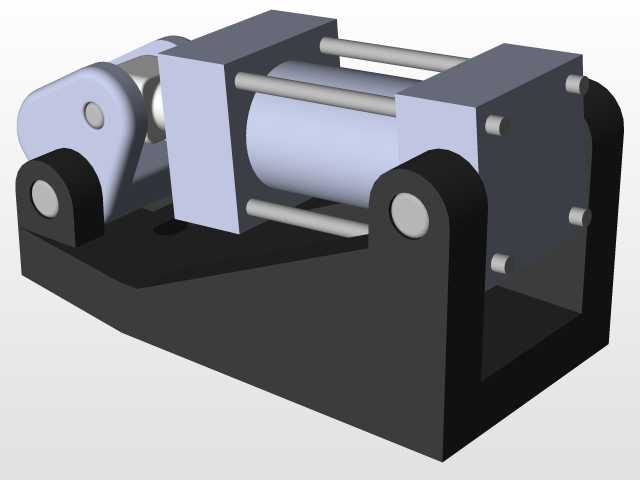

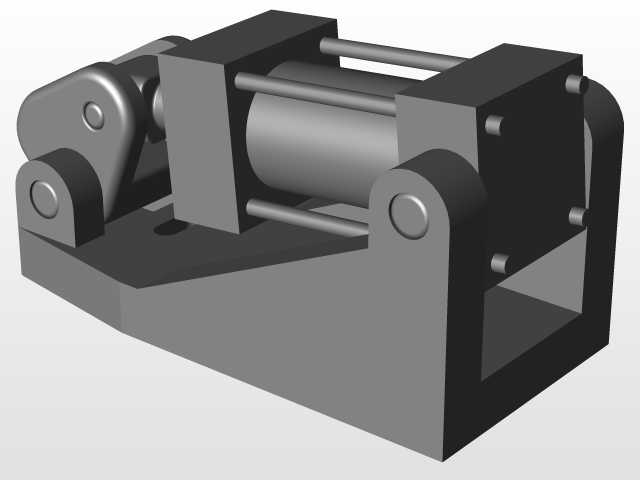

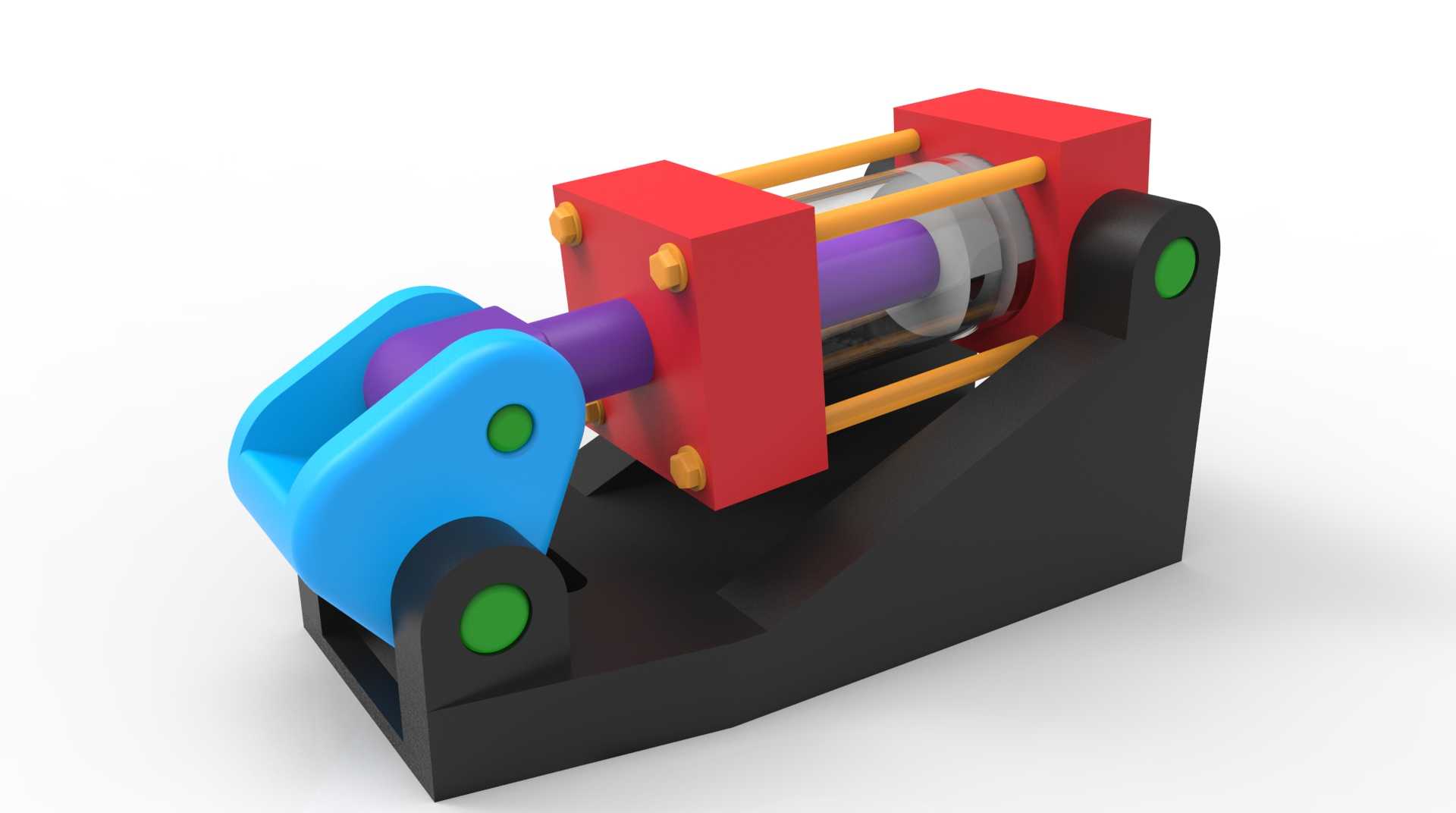

该夹紧结构主要面向小型零部件加工、装配工位的工件固定需求，常见于五金件铣削加工工位、小型组件压装装配线、电子元器件引脚整形工位等场景，替代传统手动螺旋夹紧结构，可有效降低工位操作人员的装夹劳动强度，缩短单工位装夹辅助时长，适配批量连续生产的节拍要求。结构采用卧式气动驱动布局，缸体部分集成在倾斜式安装基座上，基座底部预留标准化安装孔位，可直接固定在标准T型槽工作台或者定制工装台面上，安装边界适配多数常规小型加工设备的工作台面尺寸，无需额外改造安装基面即可完成部署。驱动端采用双导杆导向结构，两根平行导杆穿过前端固定座，避免活塞杆伸出过程中出现周向转动，保证夹销的运动轨迹始终保持直线状态，夹紧动作的重复定位精度可控制在0.1mm以内，满足多数小型零件的装夹定位公差要求。前端执行端为U形开口夹销结构，开口尺寸适配常见的杆状、带凸台小型零件的夹持轮廓，夹销与活塞杆采用可拆卸连接结构，可根据待夹持工件的外形尺寸快速更换对应规格的夹销头，无需拆解整个驱动缸体，换型调整耗时短。铰接转动副位置镶嵌有自润滑耐磨衬套，长期往复动作过程中无需频繁加注润滑脂，降低日常维护工作量，铰接点的转动间隙控制在合理范围，避免夹紧过程中出现夹销晃动导致的工件移位问题。基座采用倾斜式设计，夹销的伸出方向与安装基面呈固定倾角，适配需要斜向夹紧的工位布局，避免夹紧机构与加工刀具、压装执行头出现运动干涉。整个结构的受力路径经过优化，夹紧力从活塞杆输出后，经U形夹销传递到工件表面，反作用力通过前端固定座、导杆传递回缸体，最终分散到整个安装基座上，长期满负载夹紧动作下不会出现结构变形，保证夹紧力的稳定输出。气动驱动的夹紧力可通过接入回路的调压阀进行无级调整，可根据待夹持工件的材质、刚性大小调整合适的夹紧力，避免刚性过大夹伤薄壁工件，也不会因夹紧力不足导致加工过程中工件飞脱。结构外露的运动部件均做了圆角钝化处理，避免操作人员误触造成机械伤害，整体布局紧凑，占用工作台面空间小，可在同一工作台面上并排布置多组该夹紧结构，实现多工件同时装夹加工，进一步提升工位生产效率。
