多色线芯带接插件线束三维建模作品

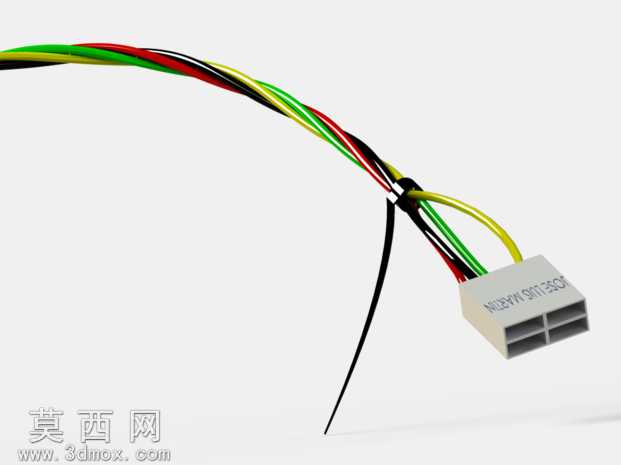

本作品为多芯带接插件电缆的三维建模成果，建模阶段以真实民用电子设备内部连接线束为参考基准，首先梳理线束整体结构逻辑：包含多根不同绝缘层色标的线芯、尾部塑壳接插件、线身束紧扎带三个核心组成部分。建模过程中先完成接插件塑壳的实体构建，精准还原塑壳的长方体外形、前端双排插接口的腔体结构、表面模压标识的凹凸细节，通过拉伸、切除、阵列等基础建模命令保证接插件尺寸比例与实物一致，接插件尾部的进线口做了圆角过渡处理，还原真实注塑件的工艺特征。线芯部分采用扫描建模方式，先绘制符合线束自然弯曲形态的3D样条曲线作为每根线芯的路径，再以圆形截面沿路径扫描生成单根线芯实体，分别为不同线芯赋予黑、红、绿、黄等对应绝缘层的材质属性，模拟PVC绝缘材质的半哑光质感，线芯在接插件进线端做了有序排布，还原线束端部剥线后与接插件端子连接的规整状态，靠近接插件位置的黑色束紧扎带单独建模，还原扎带捆束后多根线芯收拢的自然形态，扎带尾部的多余长度做了自然下垂的弯曲处理，避免生硬的直线造型破坏真实感。渲染阶段采用柔和的影棚光源环境，调整材质的反光度与粗糙度参数，让不同颜色的线芯绝缘层呈现出真实PVC材质的细腻质感，接插件塑壳部分调整为浅灰色硬质塑料材质，表面添加轻微的磨砂纹理效果，避免塑料表面过于光亮失真。整体建模过程严格遵循实物的结构比例，没有做夸张的艺术化修改，既保证了线束整体弯曲弧度的自然流畅，也精准还原了接插件与线芯连接位置的细节结构，可用于电子设备装配演示、布线教学、产品结构展示等场景，模型的各部件均为独立可编辑实体，支持后续根据需求调整线芯数量、接插件规格、线束长度等参数，适配不同的使用场景需求。
