航模用对置双缸排气动力装置结构

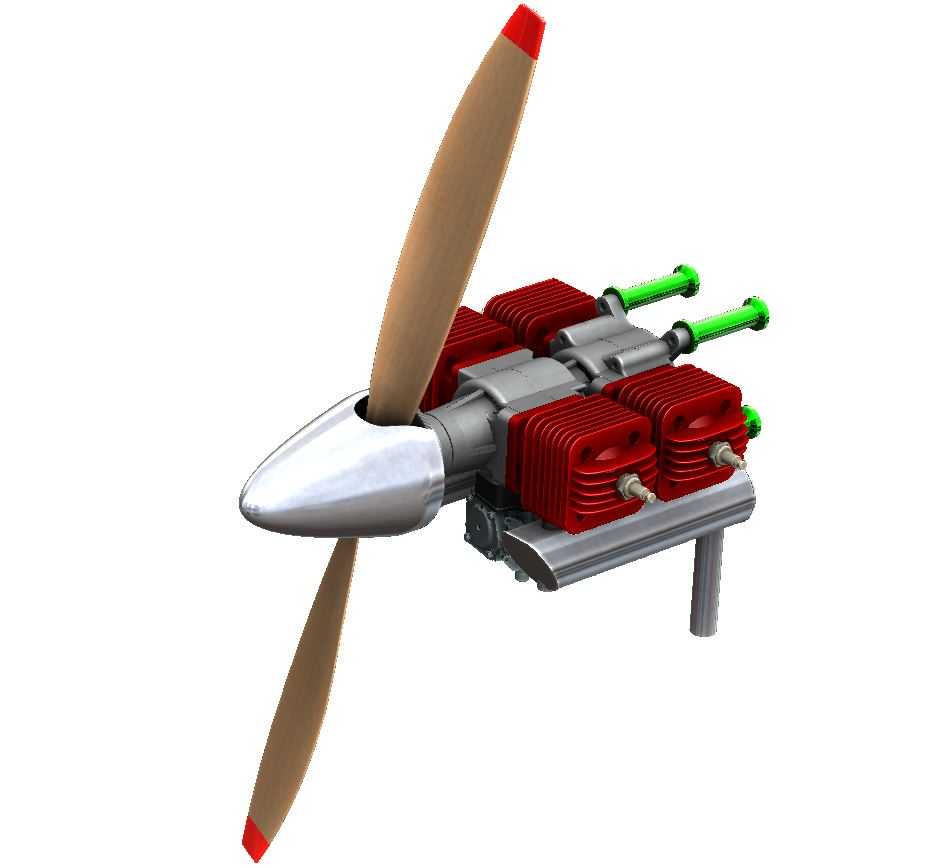

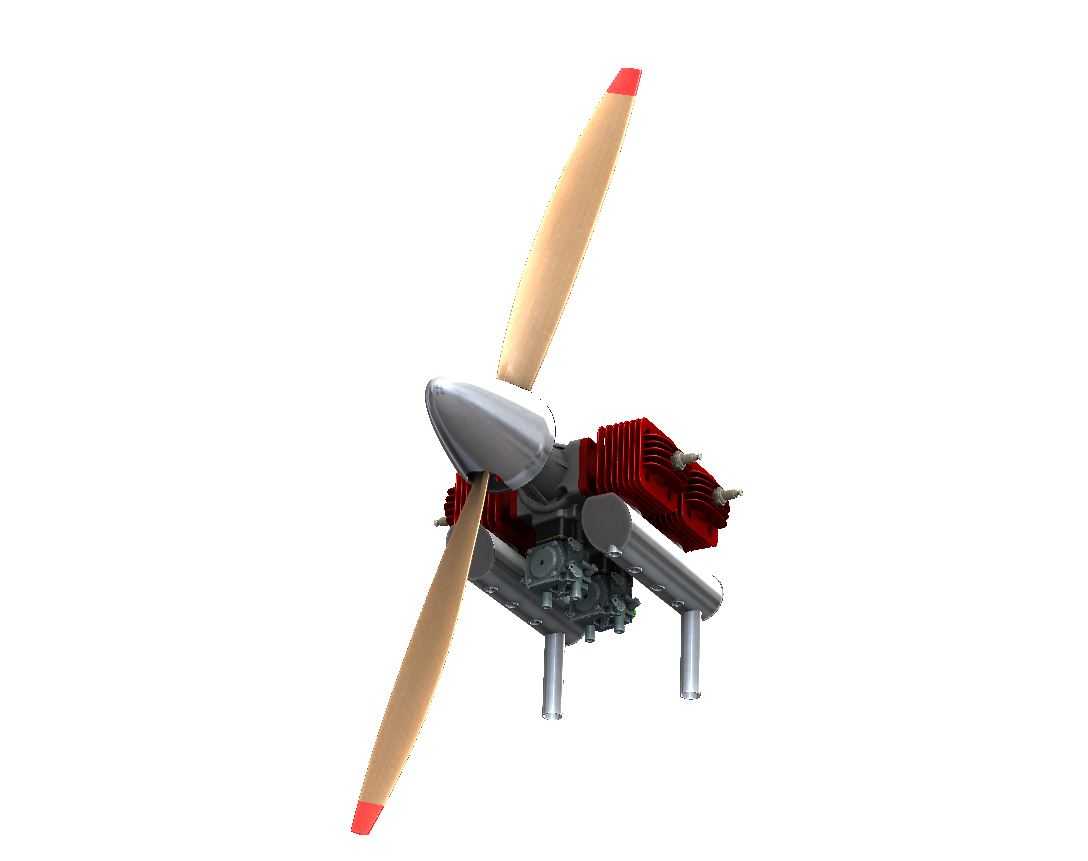

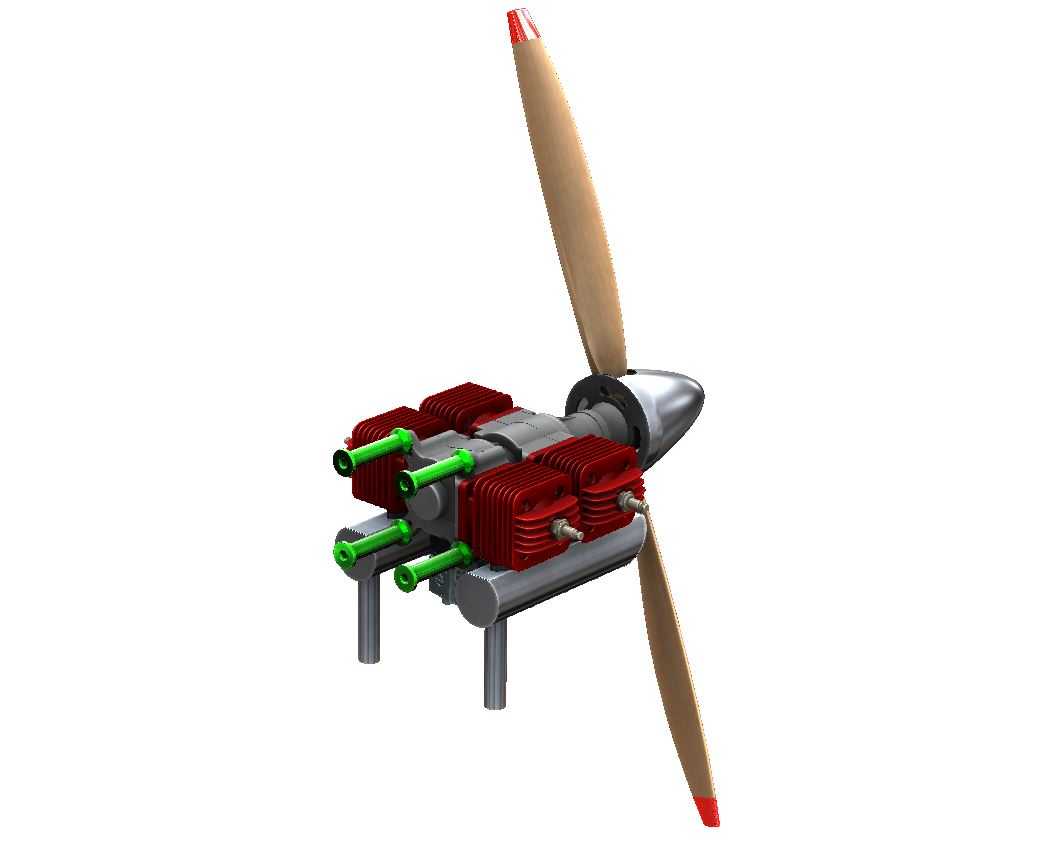

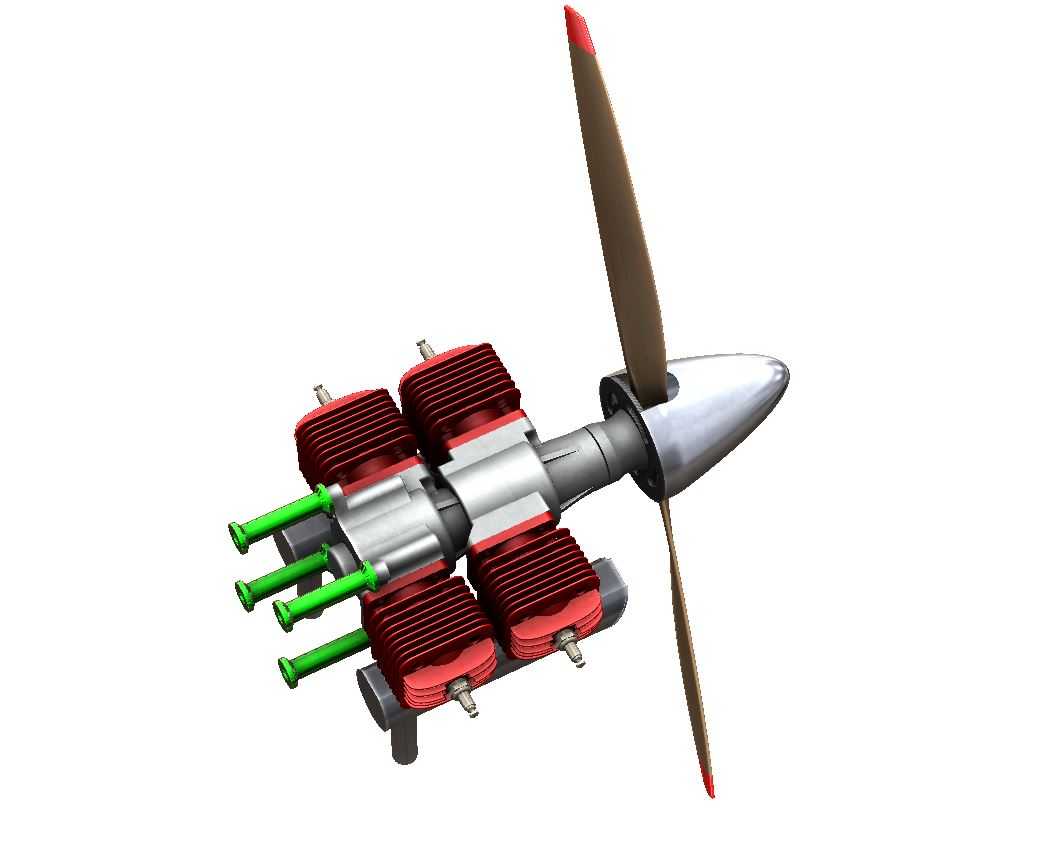

这套动力结构主要适配固定翼航模的动力需求，在小型无人验证机、大比例像真航模的动力配置场景中，这类对置布局的双缸结构相比单缸动力，能输出更平顺的扭矩，抵消单缸往复运动带来的机身振动，避免振动传递到机身影响飞控传感器的采集精度，也能减少螺旋桨转动时的动平衡偏差。从结构设计逻辑来看，四个散热鳍片式的气缸采用水平对置方式分列曲轴箱两侧，这种布局能大幅压缩动力单元的纵向高度，降低机头部分的迎风截面积，减少飞行过程中的空气阻力，同时重心可以落在曲轴轴线位置，方便整机组装时调整整机重心配平。前端的螺旋桨采用整流锥过渡连接，整流锥的曲面弧度经过匹配设计，能引导来流平滑进入螺旋桨的做功区域，减少桨尖涡流带来的效率损失，桨叶采用木质结构的适配接口，可根据不同飞行场景的拉力需求更换不同螺距、直径的桨叶，安装接口采用标准的锥面压紧结构，保证高速转动时的同轴度，避免桨叶转动时出现摆振。排气结构集成在气缸侧部，每一组气缸对应独立的排气通道，排气口的朝向经过布局优化，避免排出的高温废气直接冲刷机身的蒙皮结构，同时排气脉冲不会相互干扰，保证每个气缸的排气背压稳定，维持动力输出的一致性。曲轴箱部分采用分体式拼接结构，内部预留了曲轴、连杆的安装空间，支撑轴承的安装位设计有定位台阶，保证装配时的同轴度公差控制在合理范围内，下部的安装支脚采用凸台结构，预留了标准的安装孔位，可直接固定在航模的防火墙上，安装边界的孔位间距适配主流航模的安装规格，不需要额外制作转接支架。侧部的绿色管路为燃油与进气的连接通道，接口位置预留了快插结构的安装空间，方便组装时连接供油系统与进气增压组件，气缸外部的散热鳍片间距经过匹配设计，在飞行时的迎面气流作用下，能快速带走气缸燃烧产生的热量，维持气缸工作温度在合理区间，避免长时间大油门运行时出现过热问题。整体结构的重量分配经过优化，在保证结构强度的前提下，尽可能降低非做功部分的重量，提升动力系统的功重比，适配航模对起飞重量的严格要求。
