带CFD分析的喷射涡轮燃烧室结构

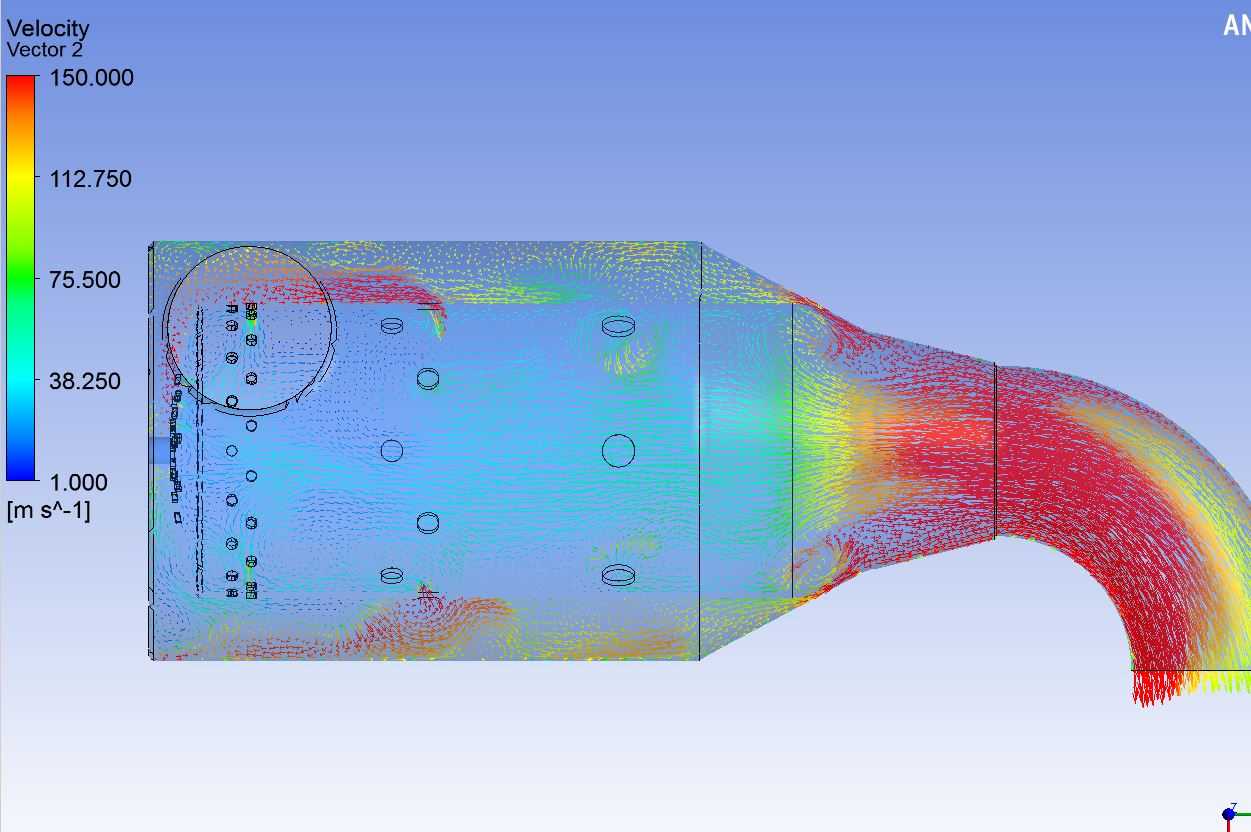

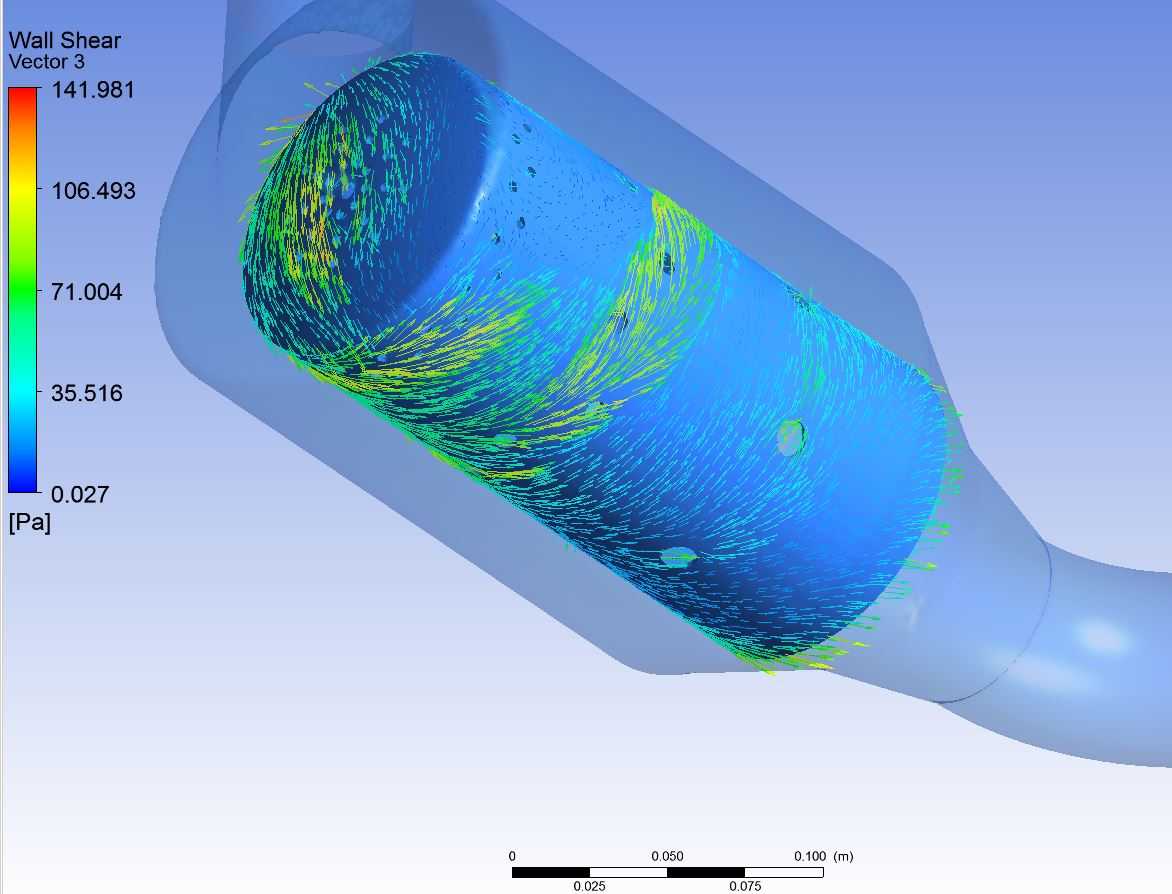

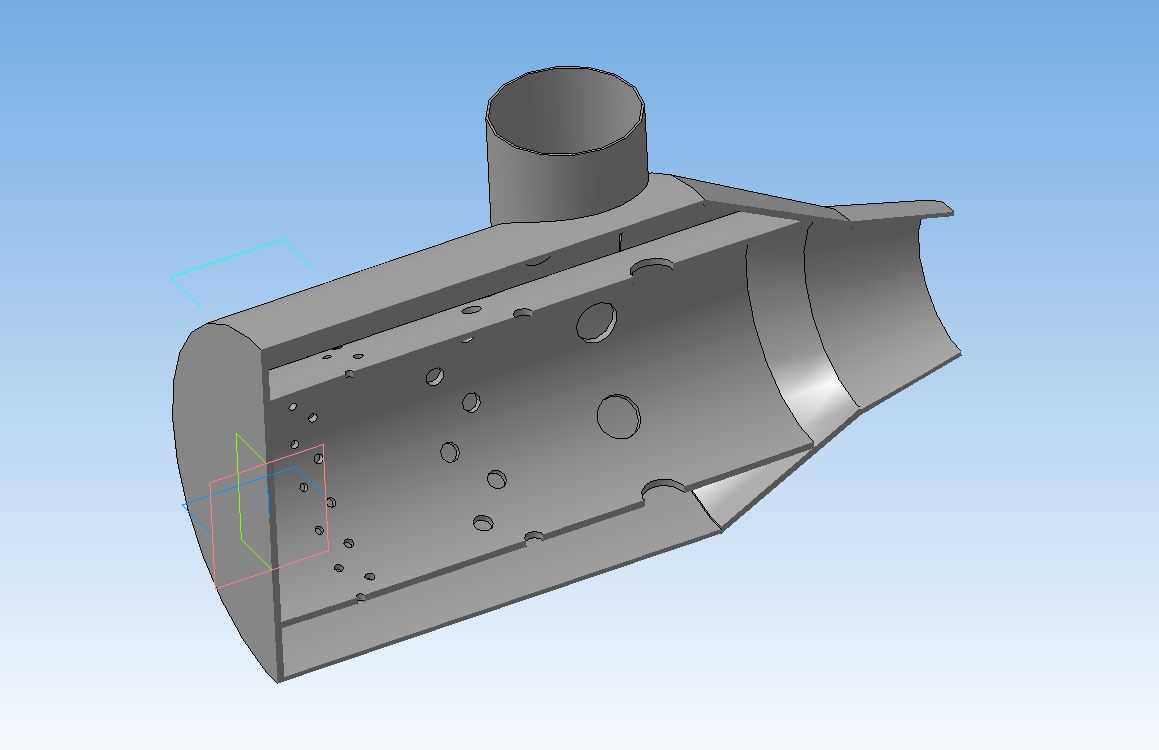

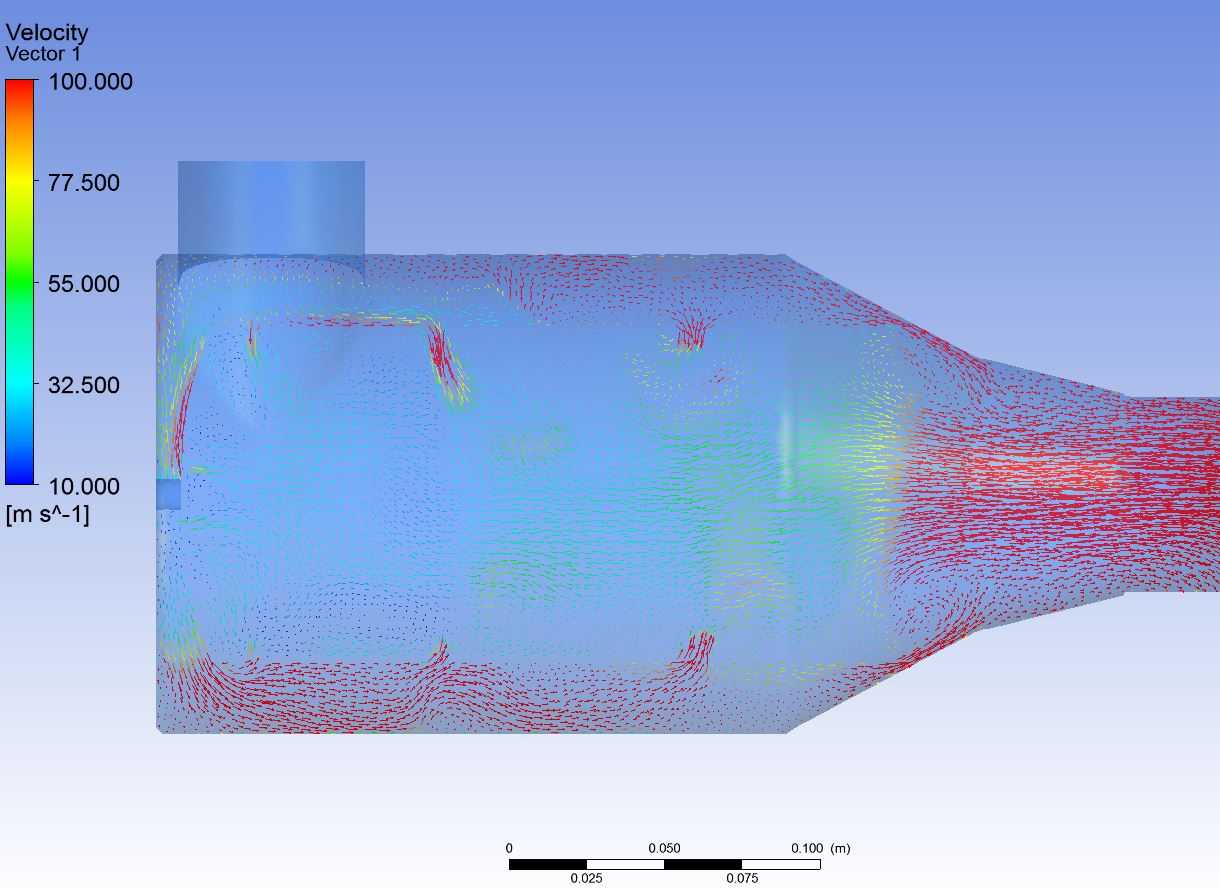

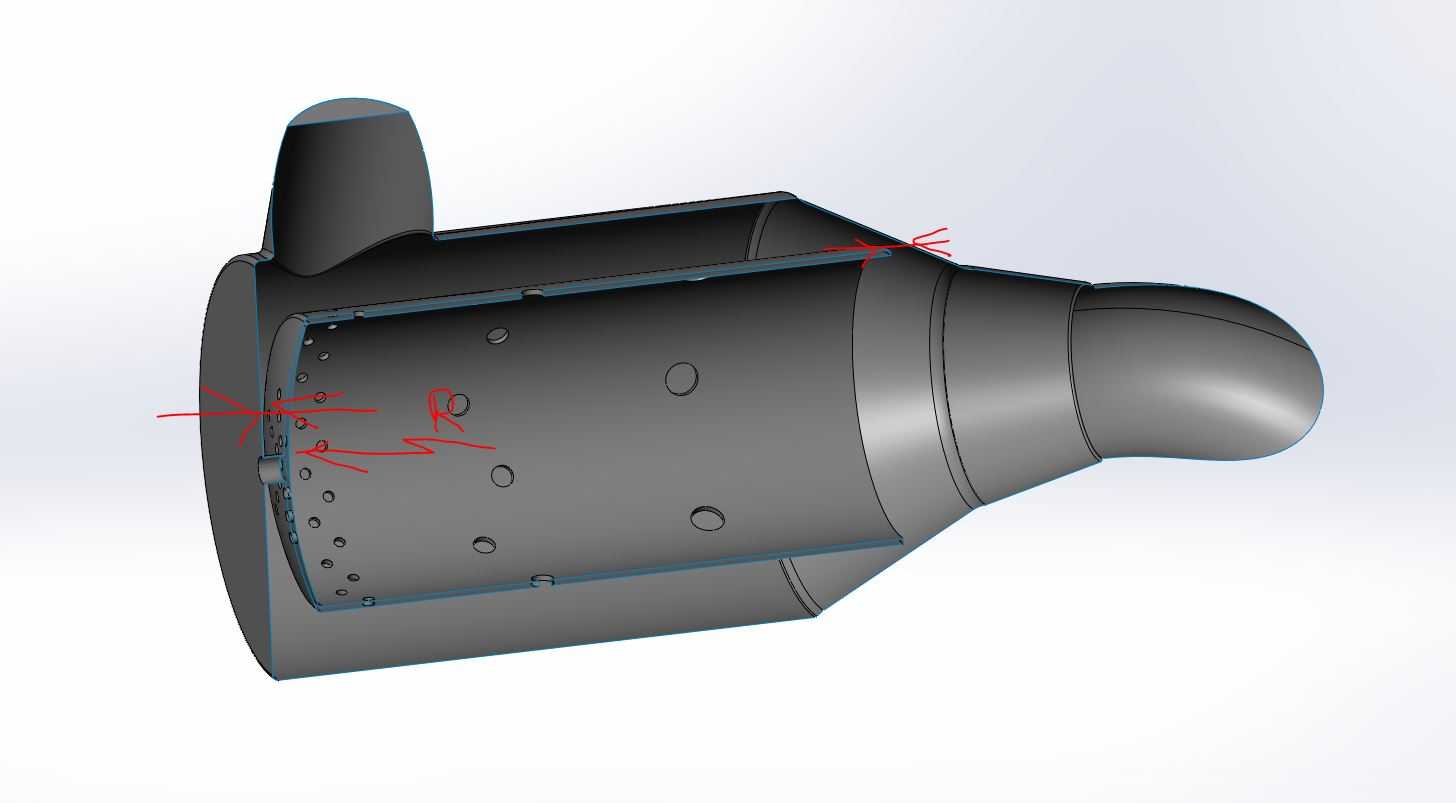

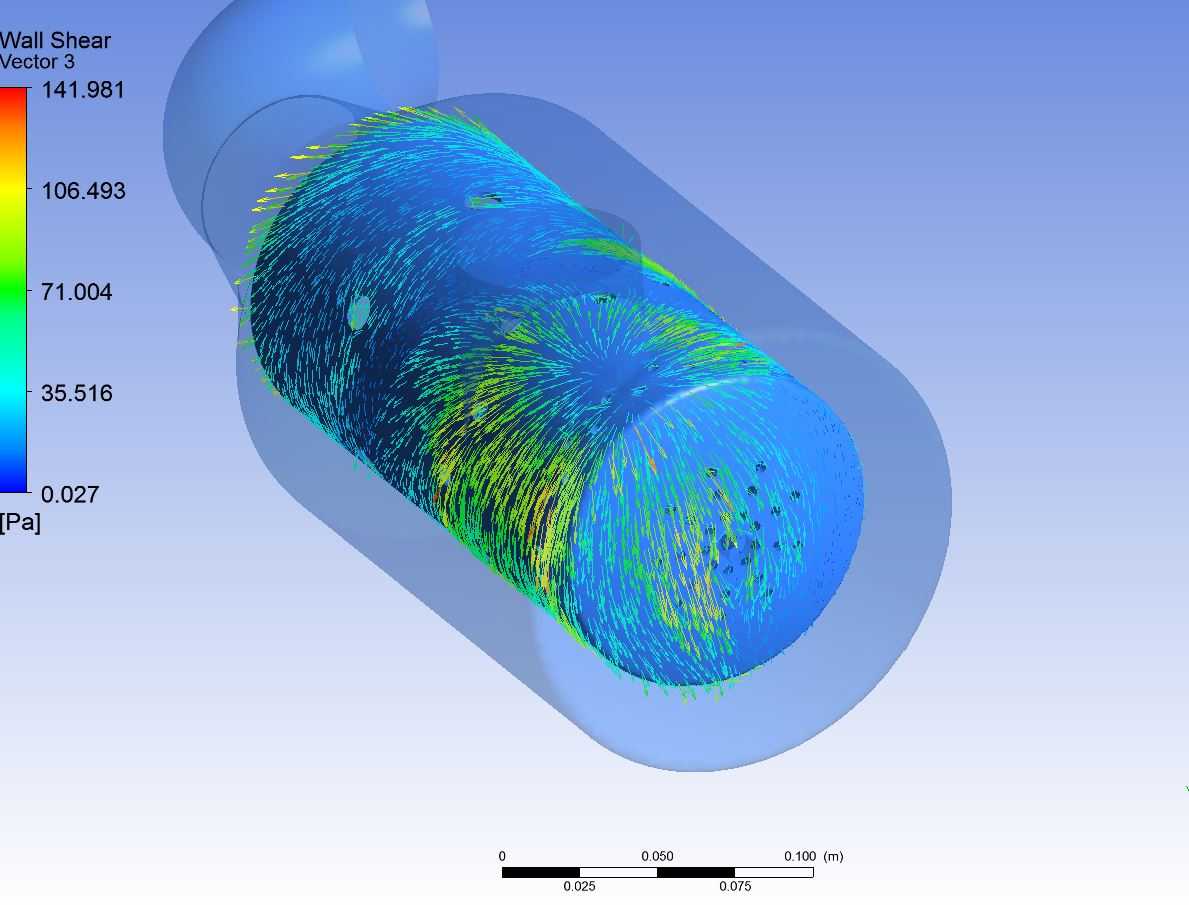

在航空动力、小型燃气轮机的热端部件设计中，燃烧室是决定整机热效率、输出稳定性的核心构件，这款带CFD前置分析的燃烧室结构，主要适配小推力涡喷动力单元，可直接用于微型涡喷发动机、小型分布式燃气发电设备的动力段搭建，也可作为航模动力、辅助动力单元的核心热端部件使用。从实际工况适配来看，该结构采用环形回流式流道设计，前端预留的安装法兰可直接对接压气机出气端，法兰端面上的周向均布小孔为一次进气孔，可将压气机输出的高压空气按预设比例导入燃烧区，筒身分布的多组径向小孔为二次补气孔，能在燃烧中段补入空气调整油气混合比，既可以避免局部富油导致的燃烧不充分、积碳问题，也能通过气流掺混降低出口燃气温度梯度，减少对后续涡轮叶片的热冲击。设计阶段针对流场做了针对性优化，头部的喷油安装位采用偏心偏置布局，配合前端的旋流结构可让燃油喷出后快速形成均匀雾化锥，和一次进气充分混合，缩短燃烧所需的轴向长度，让整体结构更紧凑；尾部的收敛过渡段采用平滑曲面衔接，可将燃烧后的高温燃气均匀导向涡轮导向器，避免流道突变带来的局部压损，实测该结构的流道总压损失控制在合理区间，能有效提升整机的推力输出效率。安装边界上，筒身外侧的定位凸台可直接嵌入机匣的定位卡槽，不需要额外设计复杂的定位结构，侧面突出的安装座可用于固定点火电嘴、温度传感器等附属配件，尾部的弧形出口和涡轮进气端的安装尺寸完全匹配，可直接完成对接装配，不需要额外做转接结构设计。结构细节上，筒身的壁厚按照热应力分布做了差异化设计，高温区的壁厚适当增加，配合气膜孔的冷却气流可在筒壁内侧形成冷却气膜，降低壁面工作温度，延长部件的连续工作时长；头部的钝体结构可在燃烧区形成稳定的回流区，即使在工况快速变化、进气流量波动的情况下，也能维持火焰稳定，避免出现熄火问题。该结构的流道曲面全部采用G2连续过渡，没有局部锐角或者突变结构，既可以减少气流流动阻力，也能避免热应力集中导致的结构变形、开裂问题，适配的工作转速区间覆盖小型涡喷的常用工作范围，可满足不同推力等级的动力改装、样机试制需求。
