AN4航空标准紧固件组合套件

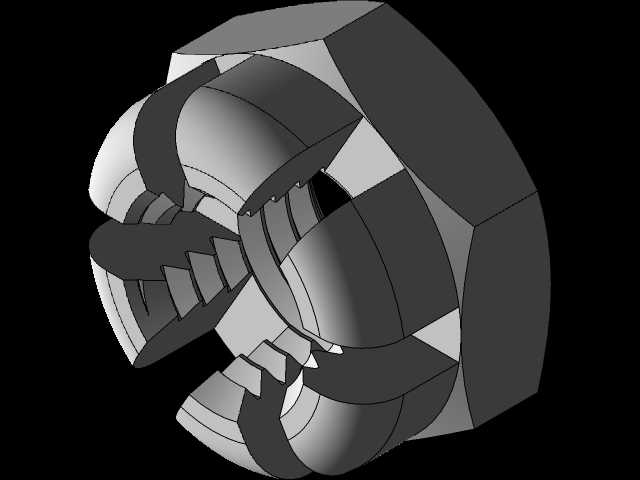

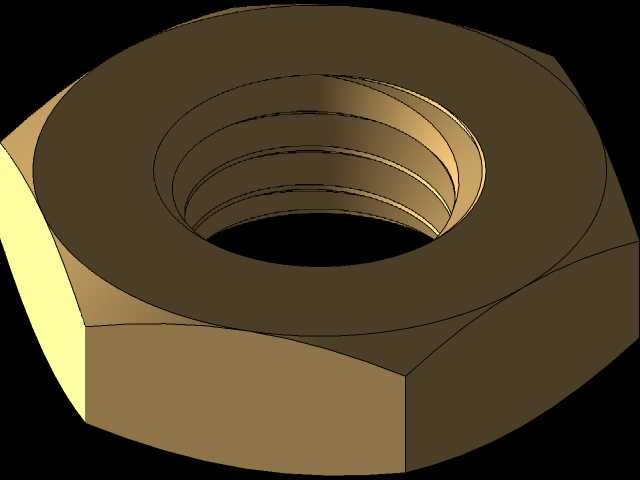

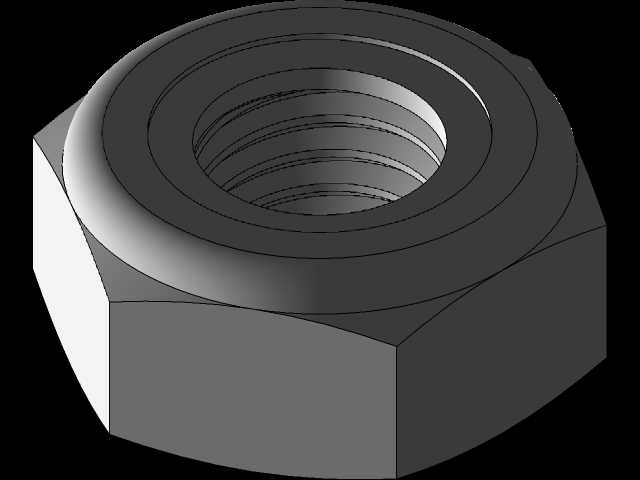

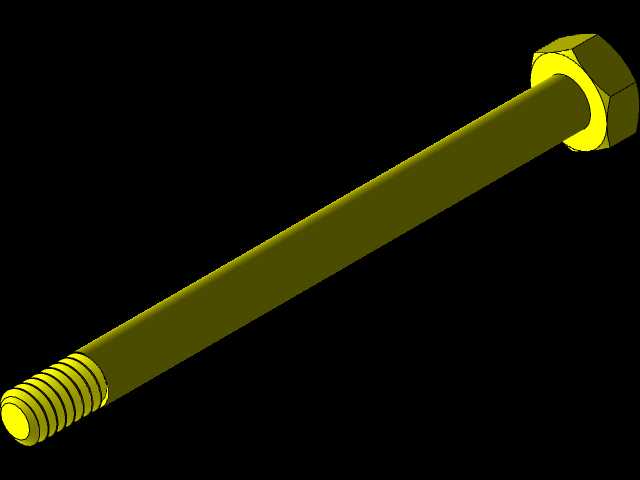

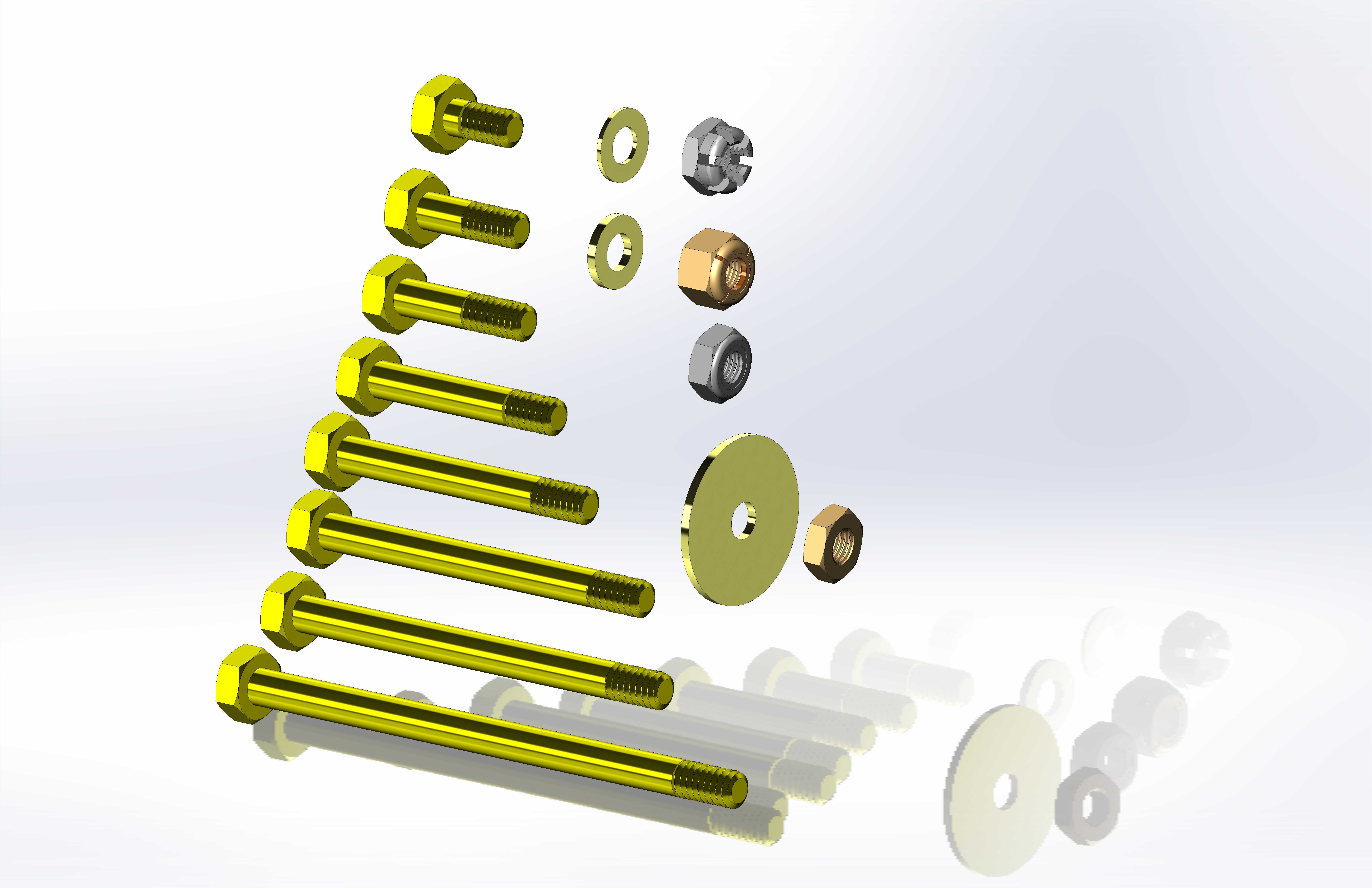

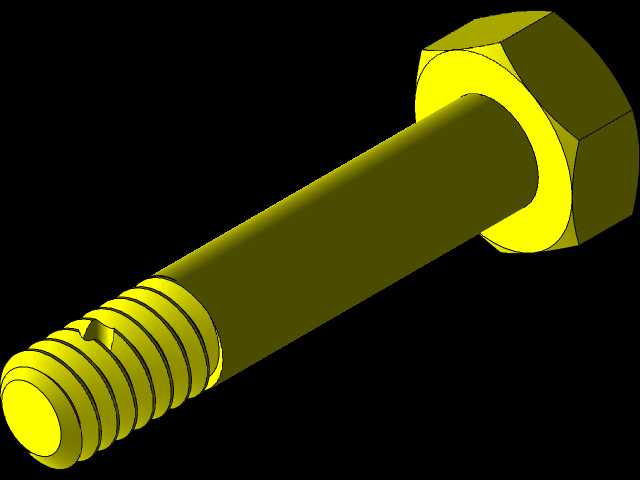

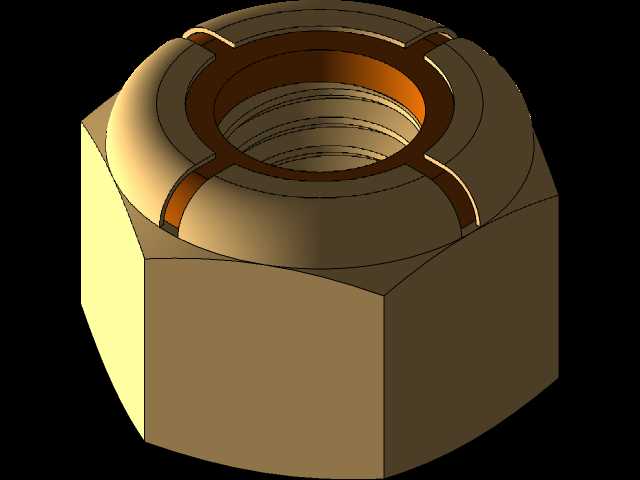

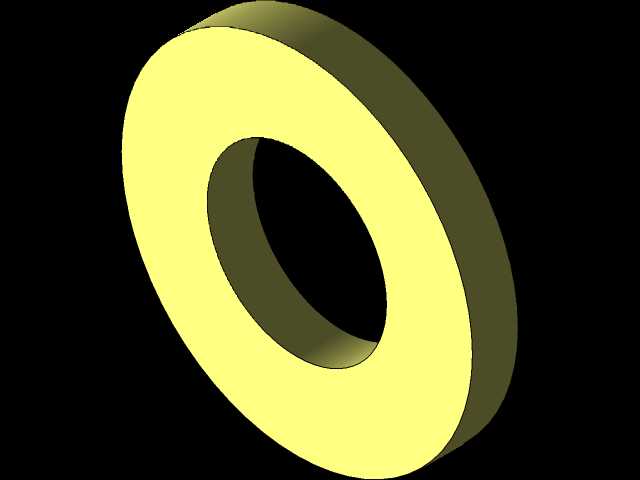

这套AN4航空级紧固件组合，主要面向轻型航空器结构装配、机载设备安装、航空维修保障场景设计，覆盖了单规格AN4系列下常用的连接配套件，能满足不同受力工况、不同安装位置的紧固需求，避免设计与装配过程中零散选型的匹配误差。整套套件包含不同长度的AN4外六角螺栓，配套普通平垫圈、广域载荷垫圈，同时涵盖槽形螺母、自锁螺母、薄型锁紧螺母、剪切自锁螺母等多种螺母类型，可适配通孔、螺纹孔、需要防松、需要剪切承载等不同安装场景。设计过程中严格遵循航空紧固件的尺寸公差规范，所有螺栓的螺纹精度、头部对边尺寸、杆部直径都符合对应航标要求，螺栓长度覆盖从短款薄板连接到长款叠层构件连接的常用区间，安装时无需额外修配即可匹配对应规格的安装孔位。垫圈的内径与螺栓杆部间隙控制在合理范围，既能保证装配时顺利穿入，又不会因间隙过大导致承压面受力不均，不同厚度的垫圈可用于调整装配间隙、补偿构件公差，分散螺栓头部对被连接件的压应力，避免薄壁航空构件在紧固过程中出现压痕或局部变形。配套的各类螺母各有适用场景：槽形螺母可配合开口销使用，用于振动较大的发动机周边、操纵系统连接位置，实现可靠的机械防松；自锁螺母通过尼龙嵌件或收口结构实现摩擦防松，适合维护频次低、内部空间狭小不便安装开口销的位置；剪切自锁螺母主要承受横向剪切载荷，用于蒙皮与骨架、设备支架与机身结构的连接位置，能在交变振动载荷下保持预紧力不衰减。建模过程中还原了每类零件的细节特征，螺栓头部的标识凹坑、螺纹的牙型轮廓、螺母的锁紧结构、垫圈的倒角细节都做了准确还原，可直接用于航空设备的装配干涉检查、维修模拟教学、紧固件BOM统计核对，也能作为标准件库素材导入整机装配模型，减少重复建模的工作量。安装边界上，所有螺栓的螺纹收尾长度、螺母的拧入深度都符合航空装配的工艺要求，设计时预留了足够的扳手操作空间，对应规格的套筒、开口扳手都能顺利完成紧固操作，不会出现与周边构件干涉的问题，不同长度螺栓的光杆段长度也做了区分，适配不同厚度的被连接件组合，避免光杆过长导致螺母无法拧紧、或光杆过短导致螺纹啮合长度不足的问题。
