港口货运重载多槽橡胶行走轮结构

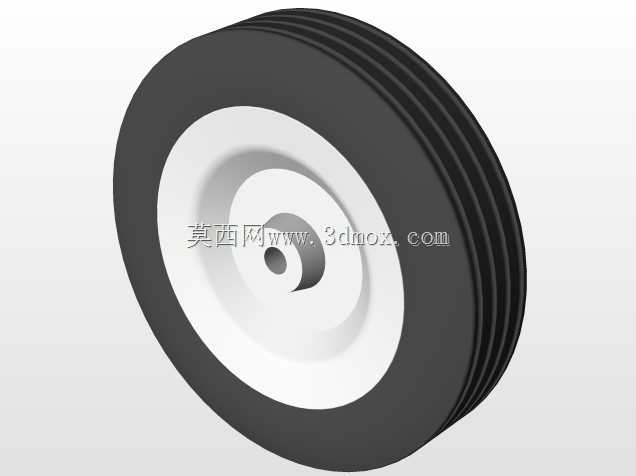

　　这款行走轮主要面向港口货场的短途转运载具设计，适配平板拖车、手动液压搬运车、货场周转台车这类在硬化铺装路面频繁移动的设备，日常承载场景多为成件包装货物、集装箱辅助转运托盘、堆场散货集装单元的短距离移位，作业环境里常伴随路面细颗粒砂石、轻微油污以及露天工况的温湿度变化，对轮体的耐磨性能和滚动平顺性有明确要求。从结构设计来看，轮体采用橡胶外圈加金属轮毂的复合结构，外圈橡胶表面设置多道环形沟槽，并非单纯的装饰造型，实际作用是在滚动过程中排开接触面的积水与浮尘，增大轮面与硬化路面的接触摩擦力，避免重载起步或者制动时出现打滑现象，同时多道筋状凸起的橡胶结构能分散局部接触应力，减少单块橡胶面的持续受压变形量，延长轮体的实际使用寿命。

　　轮毂部分采用一体冲压成型的金属结构，中心设置阶梯式安装孔位，适配不同直径的轮轴安装需求，轮毂与橡胶外圈的结合面做了滚花处理，保证橡胶硫化结合后不会在重载转动时出现外圈与轮毂的相对滑脱，轮毂的辐板部分做了等厚度的圆弧过渡，既可以降低轮体整体自重，也能在承受偏载载荷时分散应力集中点，避免轮辐位置出现疲劳开裂。设计过程中优先考虑了安装边界的适配性，轮体的轴向宽度控制在常规货场台车的轮架安装间距范围内，不需要对现有标准台车轮架做额外改造即可直接替换安装，中心安装孔的同轴度公差控制在机械行业通用的IT7级精度范围内，保证轮轴装配后不会出现偏摆，减少滚动过程中的额外阻力。轮缘位置做了小角度的倒角处理，一方面是在安装入轮架时起到导向作用，

　　避免硬装配刮伤轮架的安装面，另一方面在经过路面小幅度凸起或者轨道接缝时，倒角结构能引导轮体平顺通过，减少硬冲击带来的载荷突变。针对港口作业的重载需求，橡胶外圈的邵氏硬度控制在适中区间，既不会因为硬度过高导致滚动时震动过大，损伤承载的易碎类货物，也不会因为硬度过低导致重载下轮体变形量过大，增大推行阻力。轮毂的安装端面设置了止口结构，和轮架的轴承座可以实现精准定位，装配时不需要反复调整同轴度，降低现场维护更换的操作难度。在实际使用场景中，这类行走轮不需要额外配置独立的减震结构，橡胶外圈本身就能吸收路面传来的小幅震动，对于运输精密包装的机电类货物、易碎的建材类货物都有不错的适配性，轮体的滚动阻力系数经过结构优化，

　　在额定载荷下单人即可轻松推动满载的转运台车，降低货场作业人员的劳动强度。设计时还考虑了维护便利性，整个轮体没有易损的小零件，正常使用过程中只需要定期清理轮面沟槽内嵌入的砂石即可，不需要额外加注润滑脂或者更换密封件，适合港口货场这类维护条件相对简单的作业场景。轮体的径向跳动量控制在合理范围内，高速推行时不会出现明显的上下颠簸，保证转运过程中货物的稳定性，避免堆垛较高的货物因为轮体跳动出现倾翻风险。
