航空用凸耳锚定连接紧固零件结构

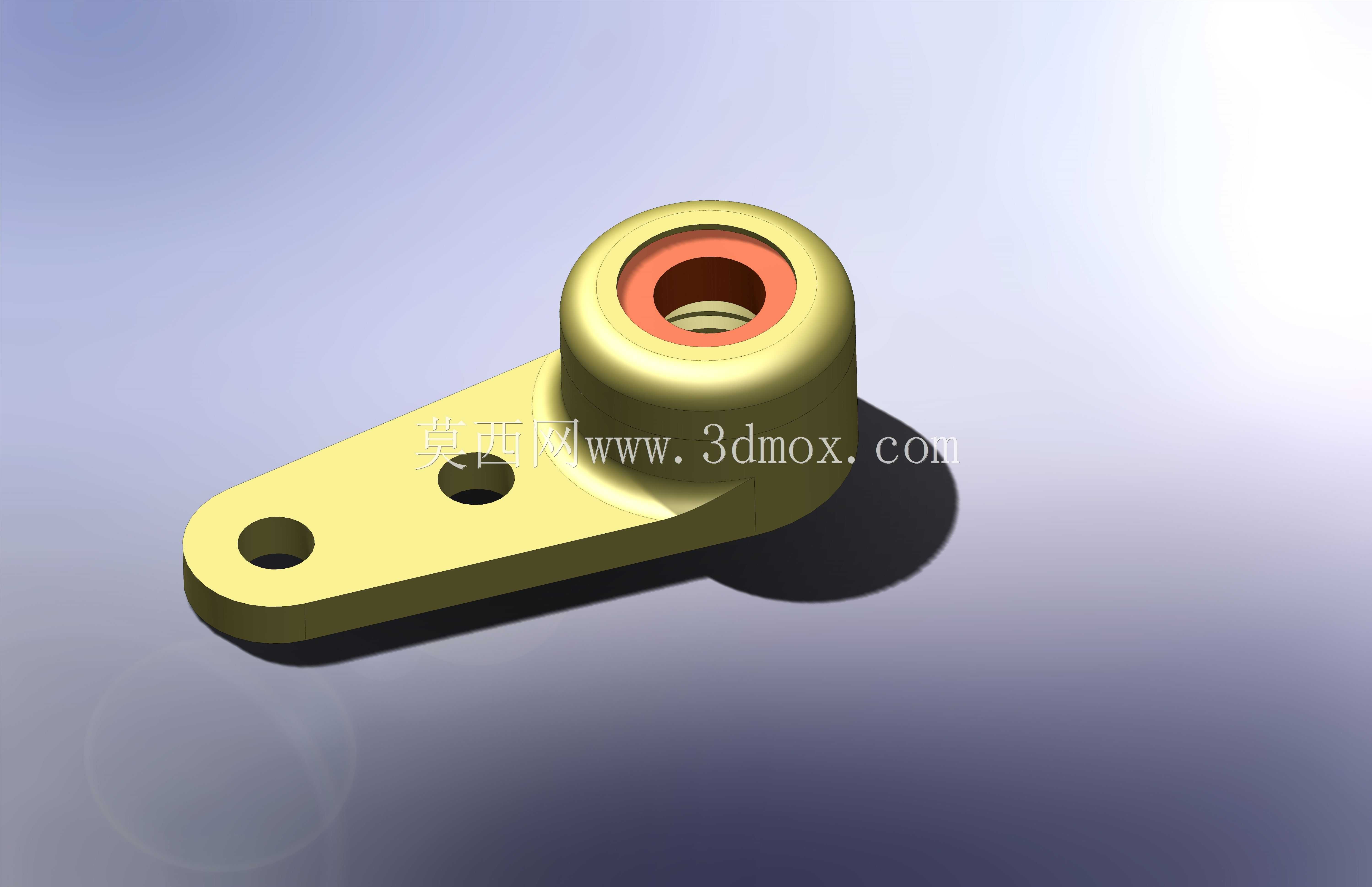

这款凸耳式锚定连接零件，主要应用在航空薄板类构件的连接定位场景中，在机身蒙皮与内部支撑骨架的局部连接、机载小型设备支架的辅助固定位置都能见到这类结构的身影，它不需要在被连接件上加工大尺寸的安装沉孔，仅通过两个贯穿的小孔就能完成预定位，再配合中心的螺纹孔实现锚定锁紧，避免薄板构件在长期振动工况下出现连接松脱、错位的问题。从结构设计逻辑来看，零件主体采用一体化锻压成型的构型，上端的带衬套螺纹凸台是核心受力区域，内部镶嵌的减磨衬套可以降低螺纹副反复拆装带来的磨损，延长零件的整体使用寿命，凸台根部做了大圆弧过渡处理，能有效分散螺纹锁紧时传递到薄板安装臂上的应力，避免应力集中导致的臂板断裂问题。延伸出的薄板安装臂上设置了两个定位通孔，孔位的中心距公差控制在±0.02mm范围内，安装时可以先通过两个定位销穿过通孔完成零件的位置校准，再拧入中心的锁紧螺栓完成最终固定，这种双定位加中心锁紧的结构，能抵消航空设备运行中产生的多方向振动载荷，防止零件出现周向转动。在安装边界上，零件的整体厚度适配1.2mm到2mm厚度的航空铝板安装面，凸台的外圆直径比中心螺纹大径大出2.5倍，保证锁紧时的压接面有足够的接触面积，不会压伤薄板表面的防腐涂层，安装臂的末端做了圆弧倒角处理，既可以避免安装时划伤操作人员，也能减少零件边缘的应力集中点。设计过程中特意将安装臂的重心与中心螺纹孔的轴线做了重合校准，避免锁紧后零件出现偏载力矩，两个定位孔的边缘都做了0.2mm的倒角，方便安装时定位销的快速导入，即使在狭小的设备维护空间里，也能快速完成零件的拆装更换，不需要额外的专用工装辅助。这类锚定零件的受力方向主要沿中心螺纹的轴向，同时可以承受安装臂平面内的横向剪切力，在航空设备的例行维护中，这类零件不需要频繁更换，仅需定期检查衬套的磨损量以及螺纹的完好程度即可，衬套磨损到阈值后可以单独更换，不需要整体报废零件，能有效降低维护成本。
