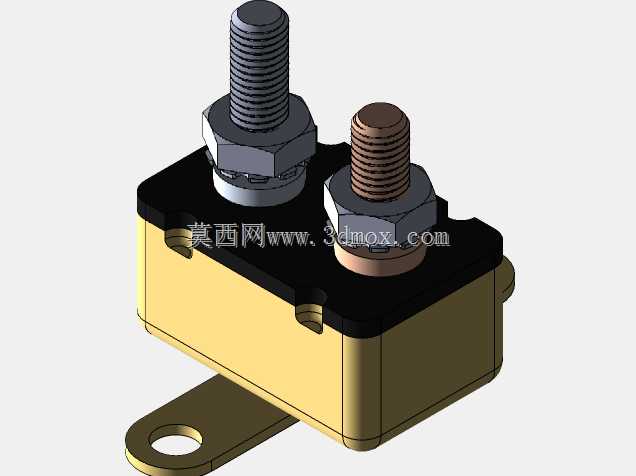

10A自复位式低压直流断路器结构设计

　　在低压直流配电回路的设计选型工作中，过流保护元件的选型直接决定整套电控系统的运行可靠性，这款适配24V直流回路的10A自复位断路器，是针对小功率负载回路频繁过流触发后需要快速恢复供电的场景开发的保护元件，和传统需要人工手动合闸的微型断路器不同，它的自复位结构能够在回路过流故障排除后自动恢复导通状态，省去运维人员现场排查复位的操作步骤，在无人值守的分布式电控柜、户外小型配电终端、车载低压电控回路这类运维可达性差的场景中，适配性远高于传统手动复位的断路器产品。

　　从实际功能逻辑来看，这款元件的核心作用是在回路电流超过10A额定阈值时快速切断回路，避免后端负载、线路因为长时间过流出现绝缘老化、烧损甚至引发电气火灾，T1脱扣特性意味着它对短时冲击电流有一定耐受能力，不会因为电机类负载启动瞬间的冲击电流误触发脱扣，同时在持续过流状态下能在规定时间内完成分断，兼顾了抗误动和可靠保护的双重需求。24V的额定工作电压让它能够直接适配工业控制领域最常用的直流控制电压等级，不用额外搭配电压转换元件就能直接接入PLC输出回路、传感器供电回路、小型直流执行器供电回路这类常见的工控配电场景。

　　做这款元件的三维结构建模时，首先要明确的是安装边界的尺寸约束，这类导轨式安装的低压电器元件，整体宽度要匹配标准DIN导轨的安装模数，壳体的卡扣结构要完全适配35mm标准导轨的卡槽尺寸，保证安装后不会因为设备振动出现松脱。接线端子的位置要预留足够的接线操作空间，端子的导电件行程、螺丝锁紧深度都要和实际产品的参数一致，避免在做整柜布线三维仿真时出现接线端子和导线端头干涉、螺丝无法锁紧的问题。壳体的分模线位置、表面的操作手柄行程、状态指示窗口的位置都要按照实物的装配关系还原，操作手柄在分闸、合闸、脱扣三个状态下的位置角度要准确，这样在做整柜的人机操作仿真时，能够准确模拟运维人员操作断路器的动作空间，不会出现手柄和柜内其他元件、柜门结构碰撞的问题。

　　自复位结构的内部建模是整个设计的重点，和传统断路器的锁扣结构不同，自复位结构的双金属片受热弯曲触发脱扣后，不需要人工施加外力推动锁扣复位，当双金属片冷却恢复形变后，机构会在储能弹簧的作用下自动带动触头闭合，恢复回路导通。建模时要准确还原双金属片的形变行程、锁扣的啮合角度、储能弹簧的预紧力对应的安装长度，这些参数直接决定脱扣电流值和复位时间的准确性，如果双金属片的固定端位置偏移0.5mm，就可能导致实际脱扣电流偏离额定值30%以上，完全失去保护精度。触头部分的开距、超程参数也要严格按照低压电器的设计规范设置，10A电流等级的直流断路器触头开距要满足24V电压下的灭弧要求，避免分断时出现持续拉弧烧蚀触头的问题，灭弧室的栅片位置、数量也要和实际结构一致，保证电弧能够被快速引入灭弧室切割熄灭。

　　在实际工程应用中，这类自复位断路器常被用在通信基站的信号采集回路、户外安防设备的供电回路、小型自动化设备的传感器供电支路这些场景，这些场景的负载功率普遍不大，过流故障大多是瞬时的线路干扰、负载短时卡滞导致的，故障排除后不需要人工到场就能自动恢复供电，大幅降低运维成本。做整柜三维布局时，要注意这类断路器的发热特性，因为它依靠双金属片受热形变实现脱扣，安装时要和其他发热元件保持足够的散热间距，不能紧贴接触器、变压器这类工作时发热量大的元件安装，否则周围环境温度过高会导致双金属片提前形变，出现误脱扣的问题。同时接线端子的载流能力要和10A的额定电流匹配，接入的导线线径不能小于1.5平方毫米，避免导线自身发热传导到断路器内部影响保护精度。

　　从结构设计的细节来看，这款断路器的壳体采用阻燃尼龙材质，建模时要还原壳体表面的加强筋结构，这些加强筋一方面能够提升壳体的机械强度，避免安装锁紧时壳体开裂，另一方面能够在壳体内部形成导流风道，帮助双金属片和触头部分散热，降低长时间额定电流工作时的温升。操作手柄的表面防滑纹理、端子处的防触电护板结构也要准确还原，这些细节虽然不影响电气性能，但却是产品符合安全规范的必要结构，在做三维模型的装配干涉检查时，要验证护板和接线端子的位置关系，保证导线接入后护板能够完全覆盖带电部分，防止运维人员操作时误触带电部位。

　　很多工程师在做低压配电三维建模时，容易忽略这类小型保护元件的细节还原，觉得只要有个外形方块占位就行，但实际上在做整柜的布线仿真、操作空间校核、温升仿真时，元件的内部结构、安装尺寸、接线位置的准确性会直接影响仿真结果的可信度。如果断路器的安装卡扣尺寸不对，实际装配时就会出现卡不上导轨的问题；如果接线端子的位置偏移，布线时就会出现导线长度计算错误，导致现场接线时导线不够长或者余量过多；如果操作手柄的行程不对，就可能出现柜门关上后顶住手柄，导致断路器无法正常合闸的问题。这款10A自复位断路器的三维模型，从安装接口到内部操作机构的尺寸都按照实物参数还原，能够直接用于低压配电柜、小型电控设备的三维布局设计，不需要设计师再反复核对实物尺寸调整模型，大幅提升电控系统三维设计的效率。
