四旋翼无人机中心机架结构设计

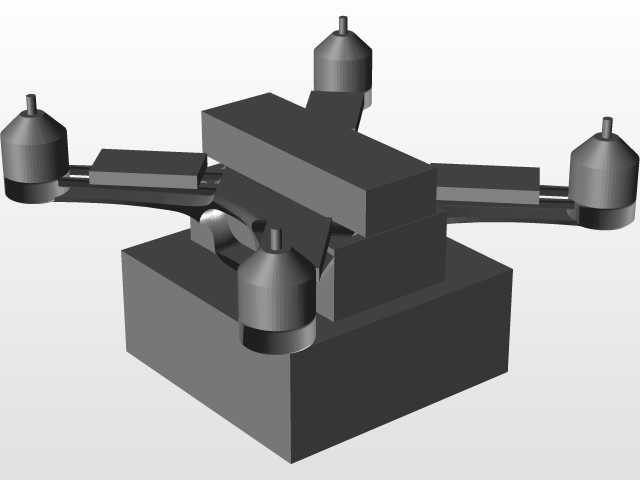

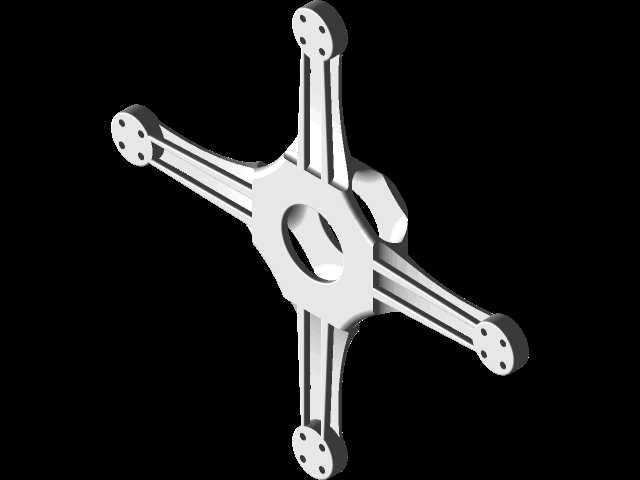

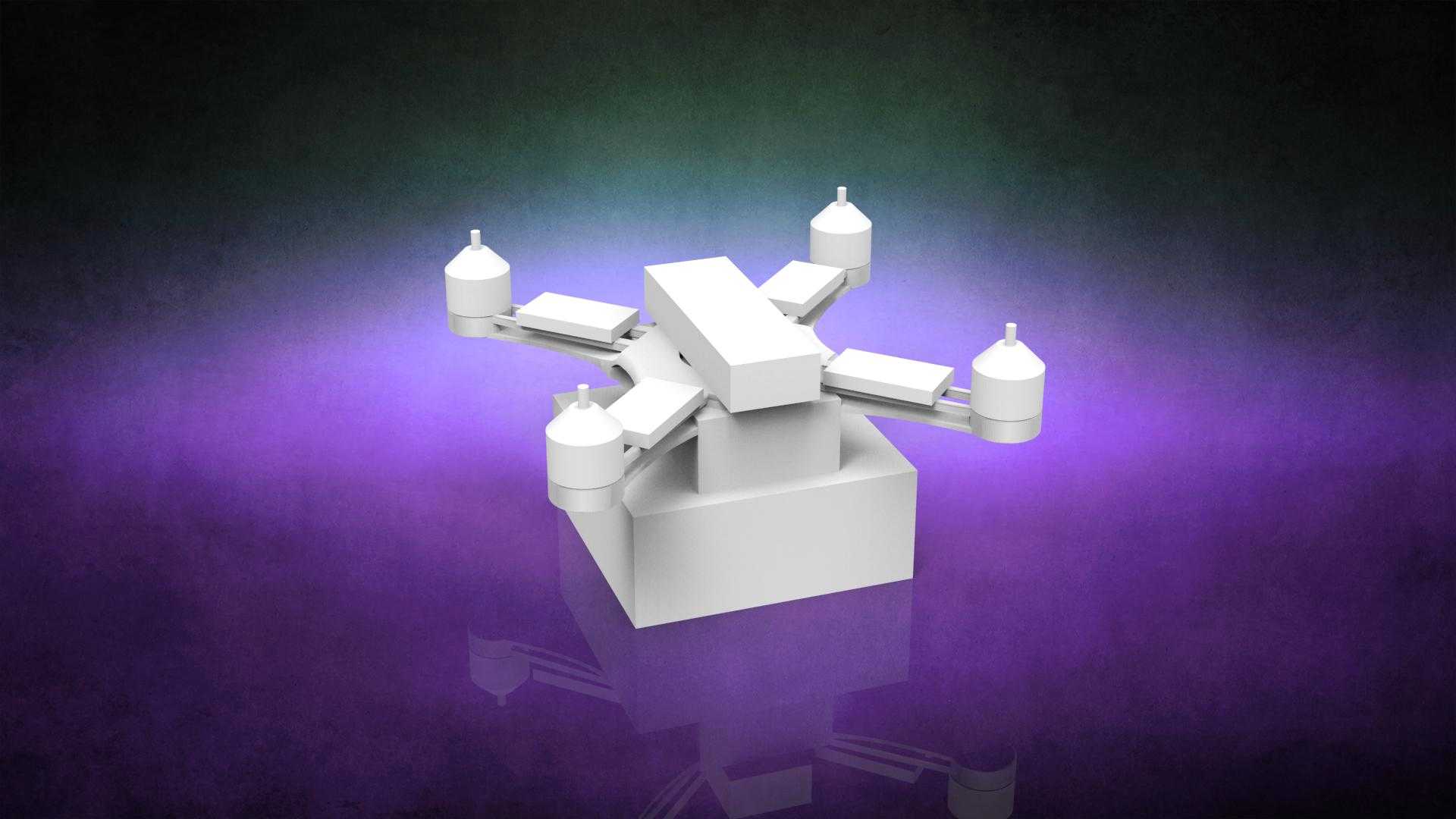

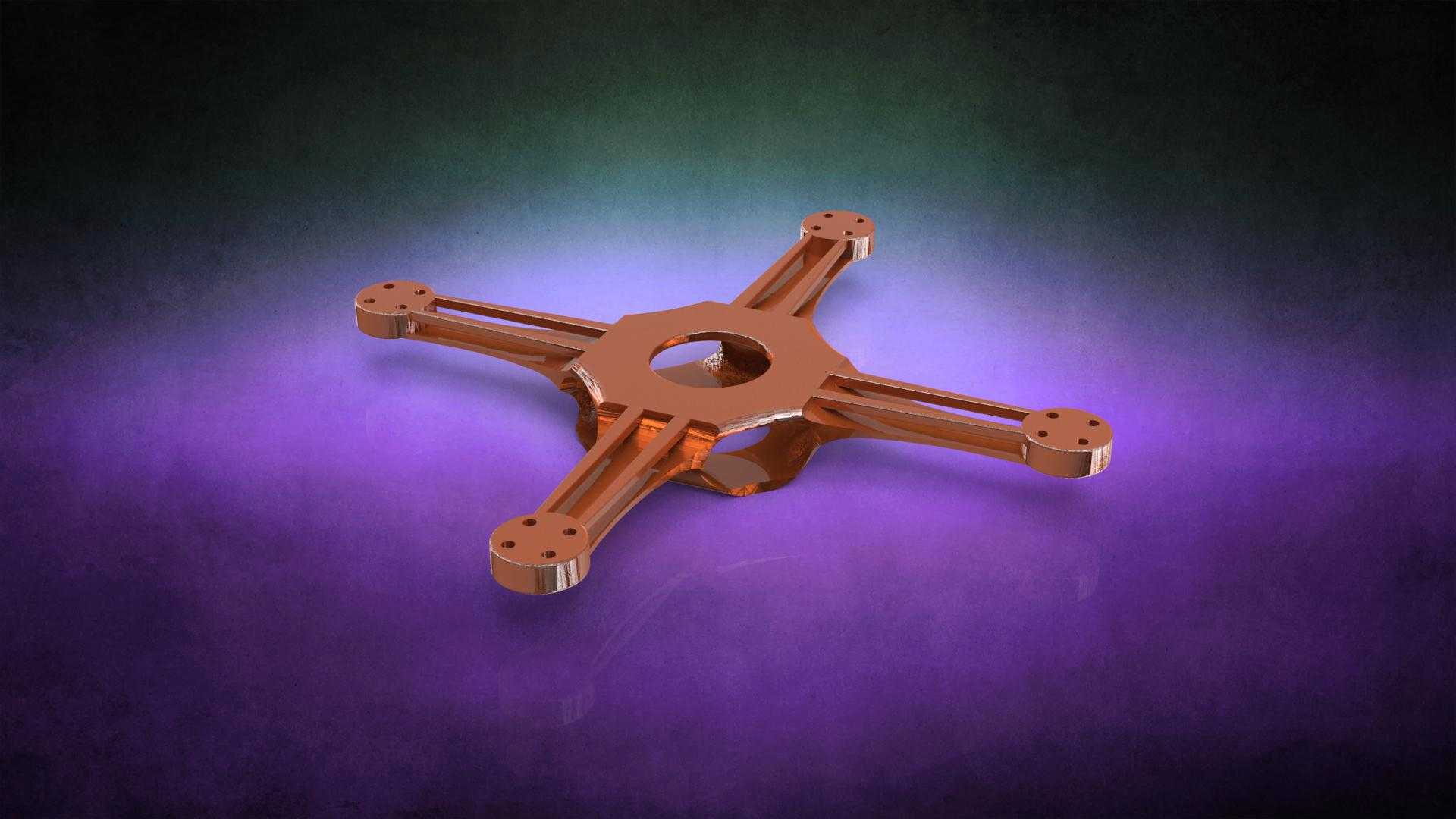

这款四旋翼中心机架是小型多旋翼飞行器的核心承载结构，日常应用覆盖入门级航模飞行、小型航拍作业、室内教学实验等多个场景，作为整机的受力核心，所有机载部件的安装定位、载荷传递都要依托这个结构完成。设计之初优先考虑了轻量化与结构强度的平衡，采用中心对称的X型机臂布局，四个机臂从中心基座向外等角度延伸，机臂末端预留的安装孔位可直接适配标准规格的无刷电机底座，孔位间距经过反复校核，能保证电机安装后旋翼旋转平面处于同一水平面，避免飞行时出现升力不均导致的姿态偏移。中心基座的中心开孔是为飞控板安装预留的定位空间，孔位周边的凸台结构做了加厚处理，可抵消飞行过程中电机转动带来的高频振动，降低飞控传感器的共振干扰，提升姿态解算的准确性。机臂与中心基座采用一体化过渡设计，没有额外的拼接接缝，能减少应力集中点，在发生轻微碰撞时，应力会沿着机臂的加强筋均匀分散，避免机臂根部直接断裂。机臂截面采用带加强筋的槽型结构，在降低整体自重的同时，保证机臂的抗扭与抗弯性能，即使搭载小重量的航拍模块，机臂末端的形变量也能控制在旋翼安全间隙范围内，不会出现旋翼打桨的问题。安装边界方面，机臂的延伸长度经过匹配计算，适配对应尺寸的螺旋桨时，相邻桨叶的旋转轨迹不会出现重叠，中心基座的周边预留了电调、电池、接收机等部件的安装空间，所有安装孔位都做了沉头处理，安装后紧固件不会突出结构表面，减少飞行时的空气阻力。针对3D打印的加工特性，结构所有转角都做了圆角过渡，没有尖锐的直角结构，既避免打印过程中出现翘边问题，也能减少日常组装时的划伤风险，结构的壁厚设置兼顾了打印成功率与结构强度，使用常规ABS耗材打印即可满足日常飞行的受力需求，不需要额外做纤维增强处理。
