小型四旋翼无人飞行器机架结构设计

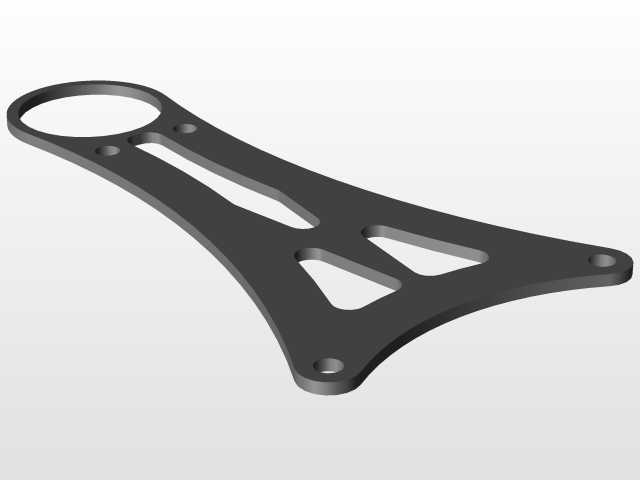

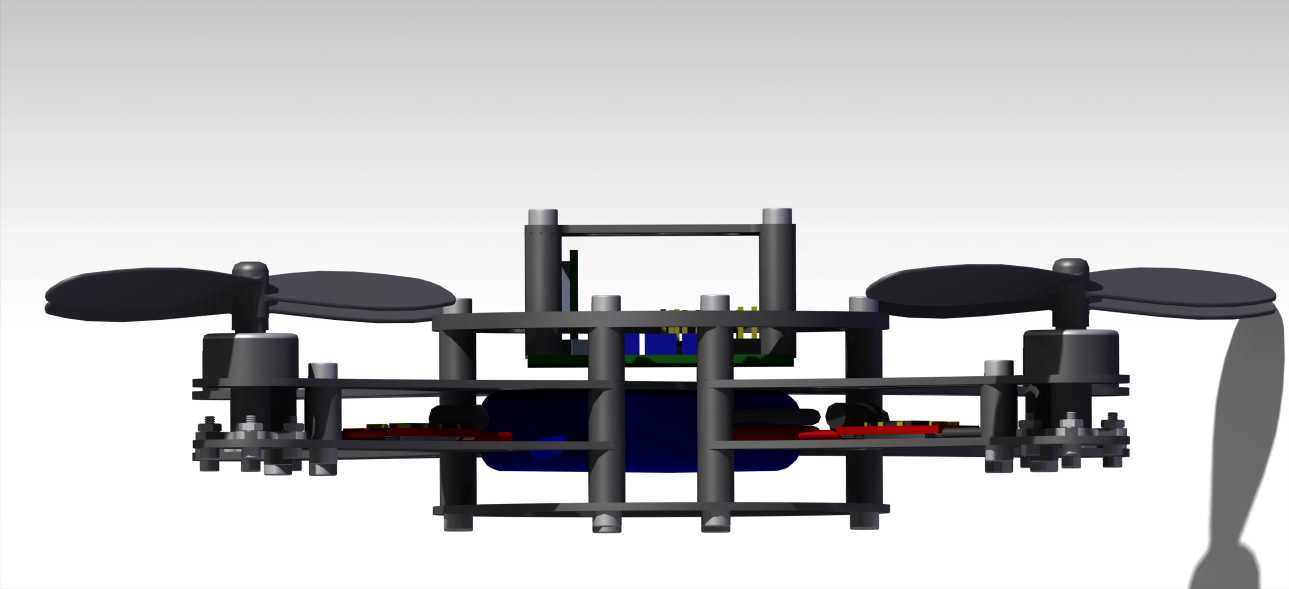

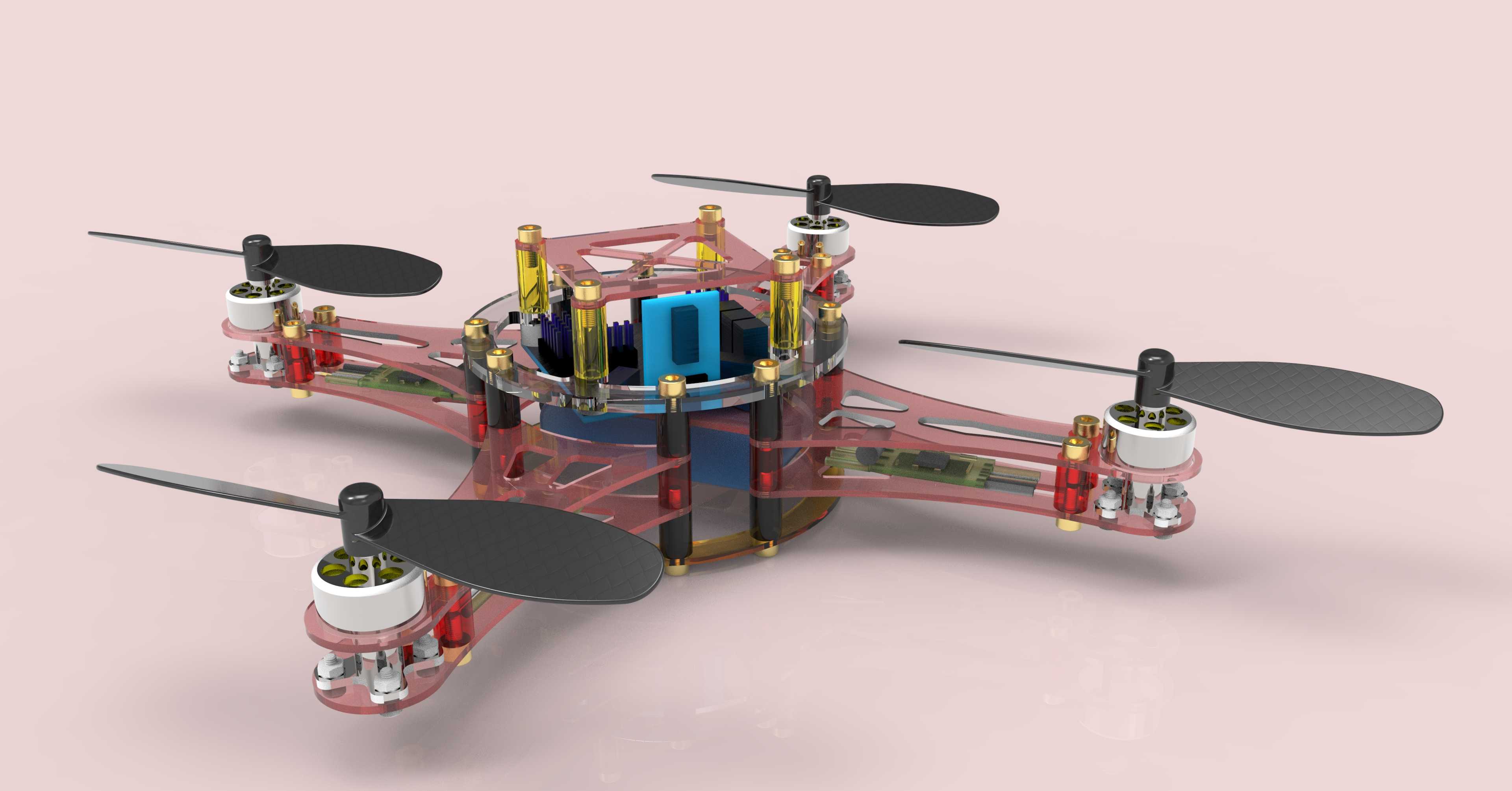

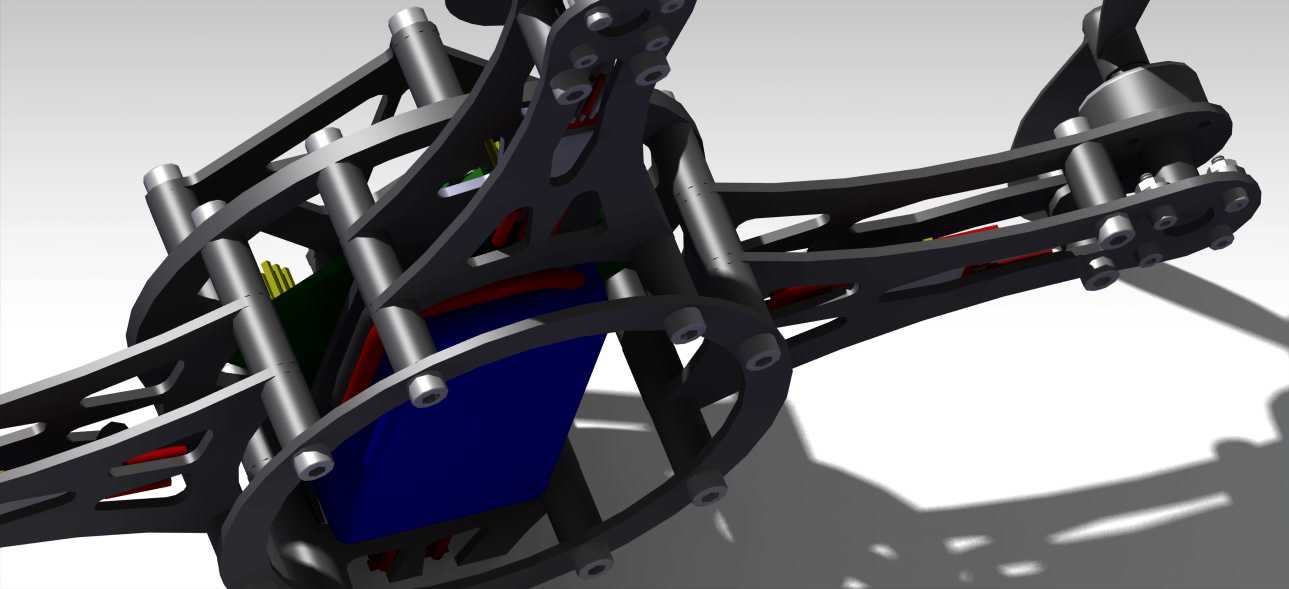

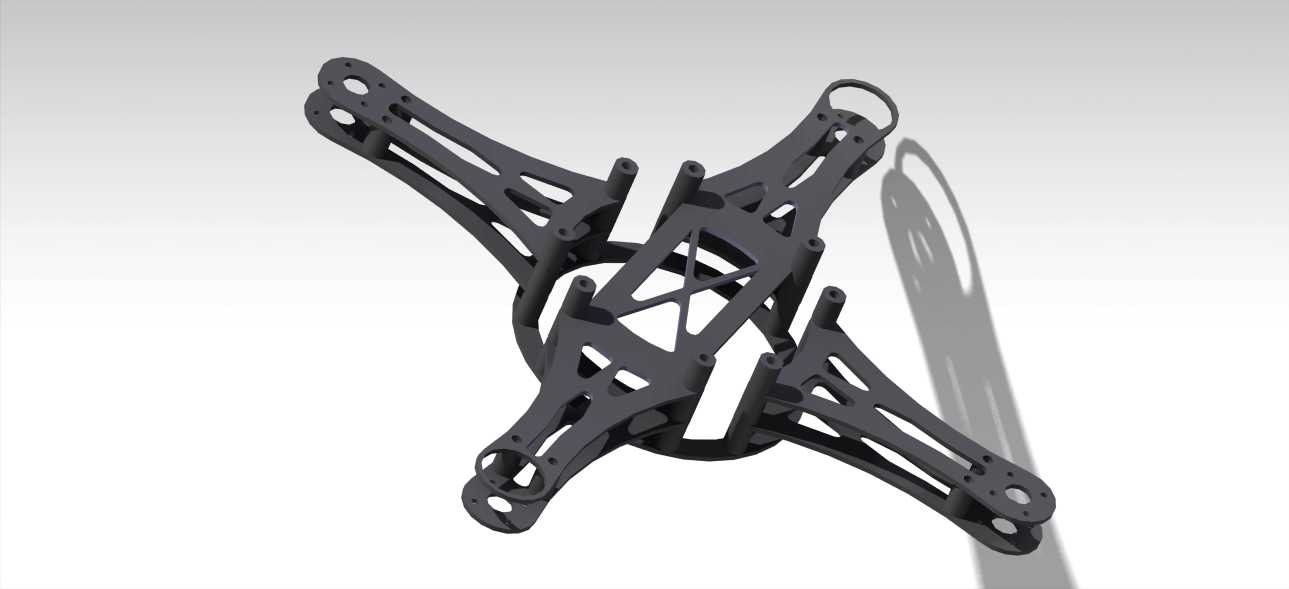

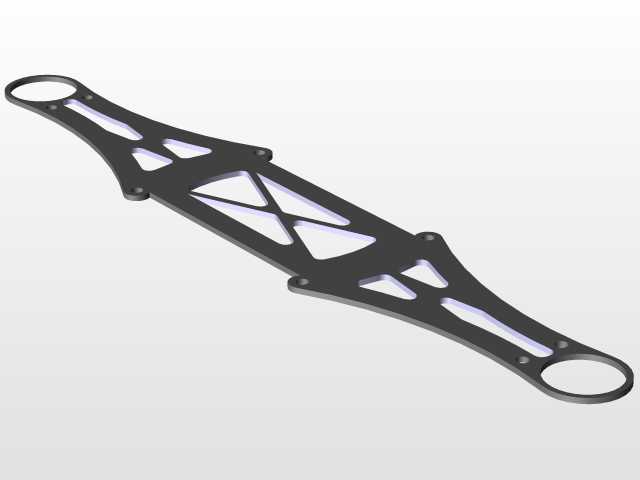

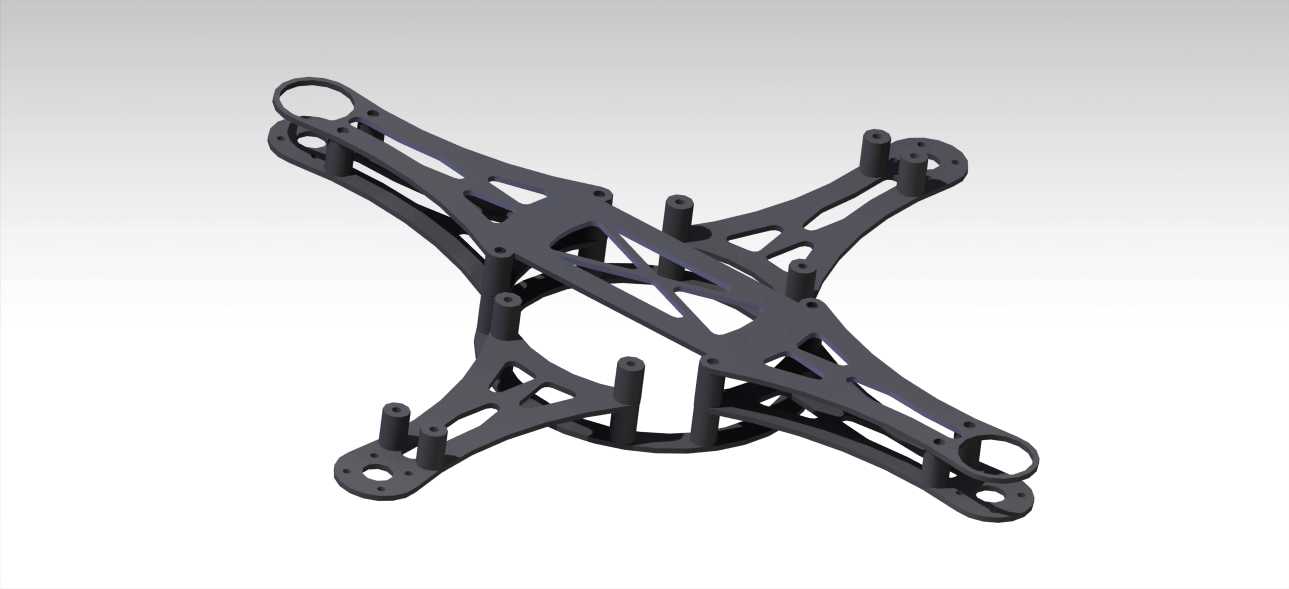

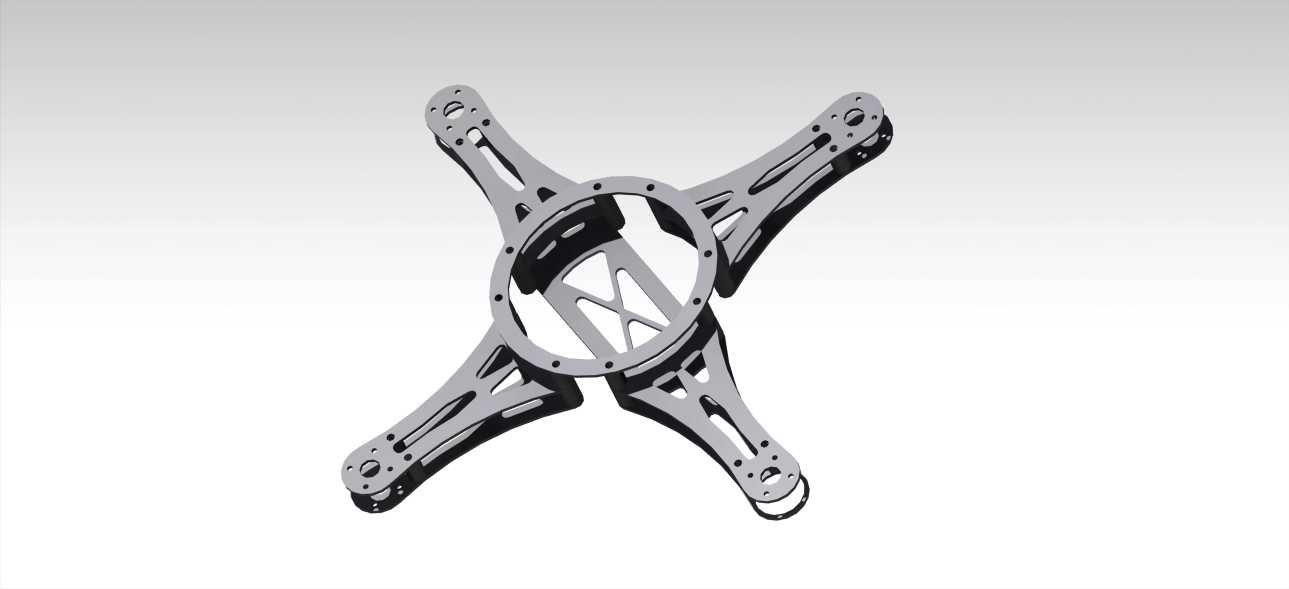

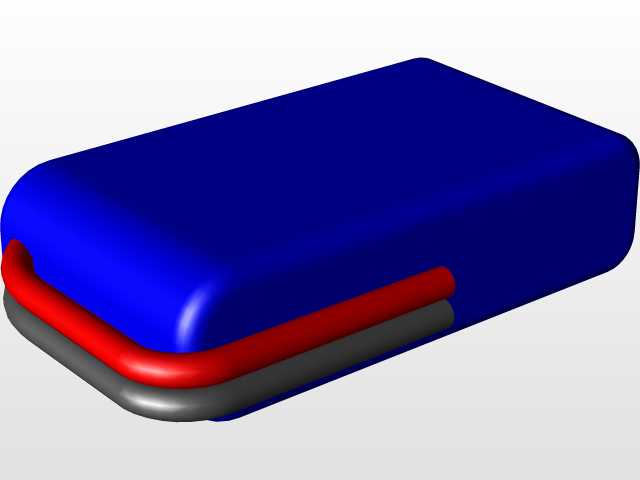

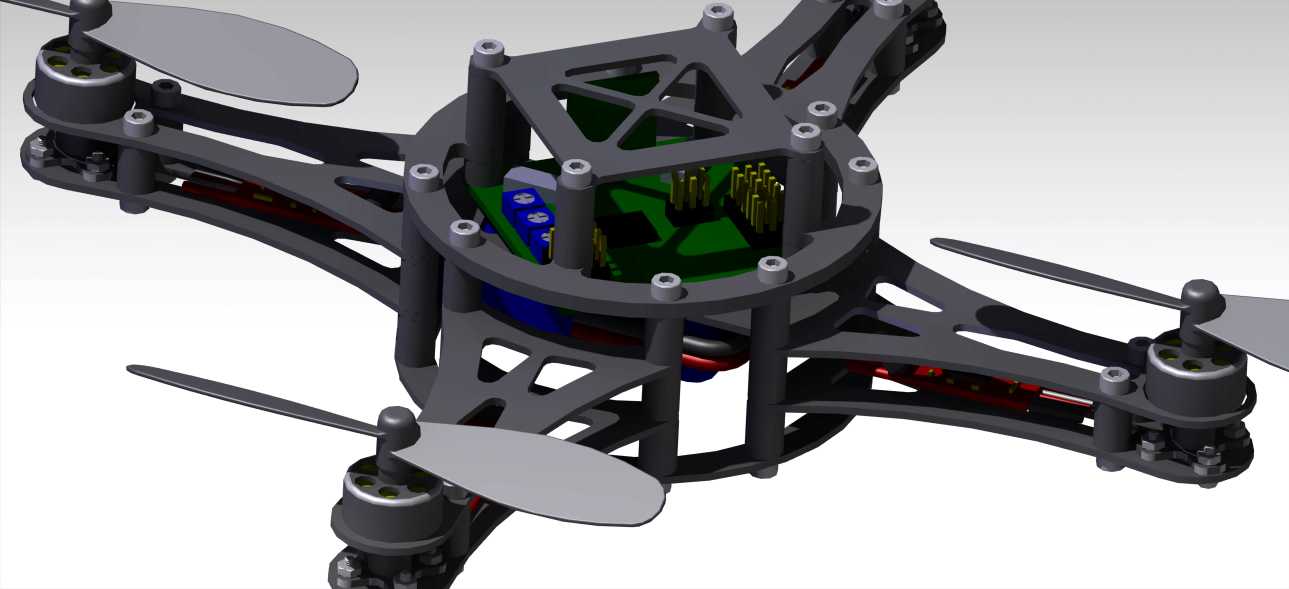

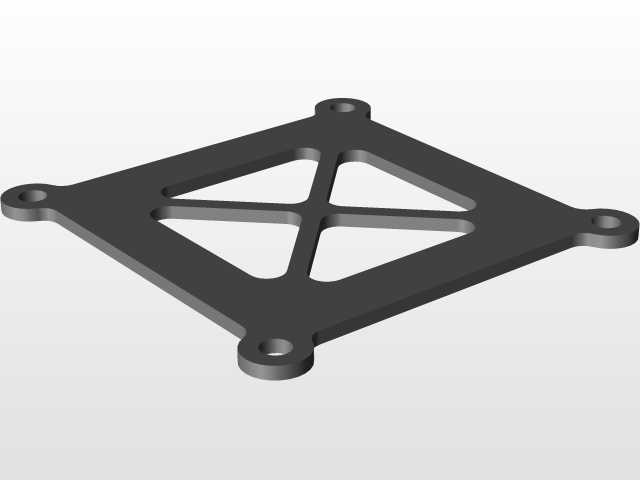

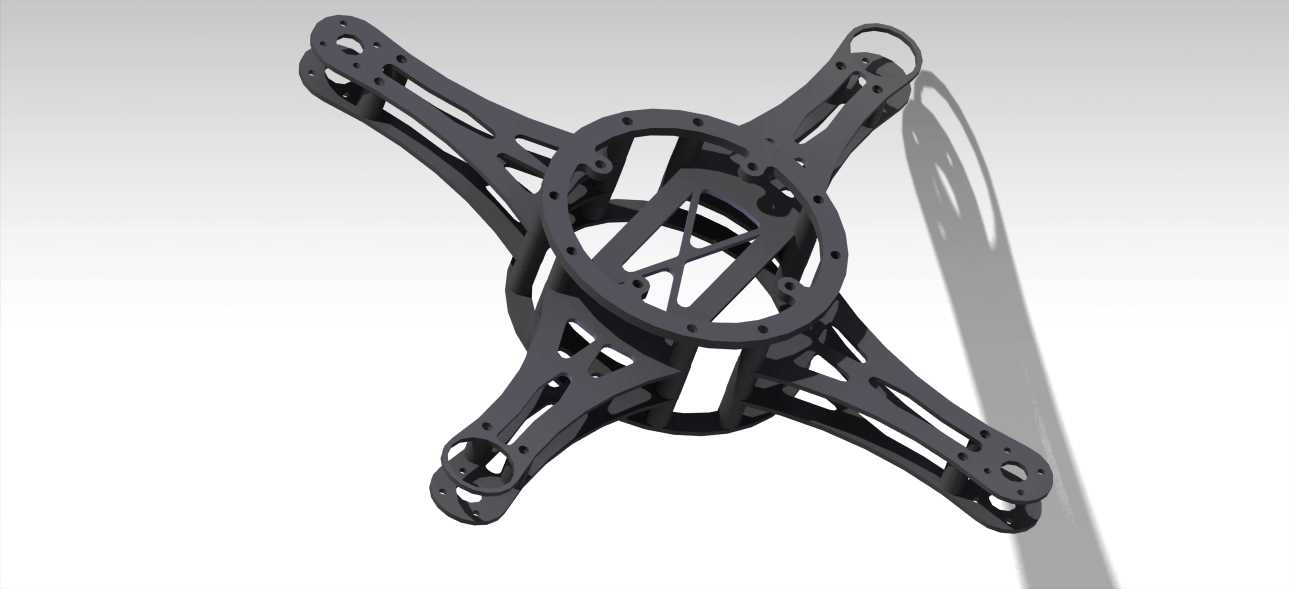

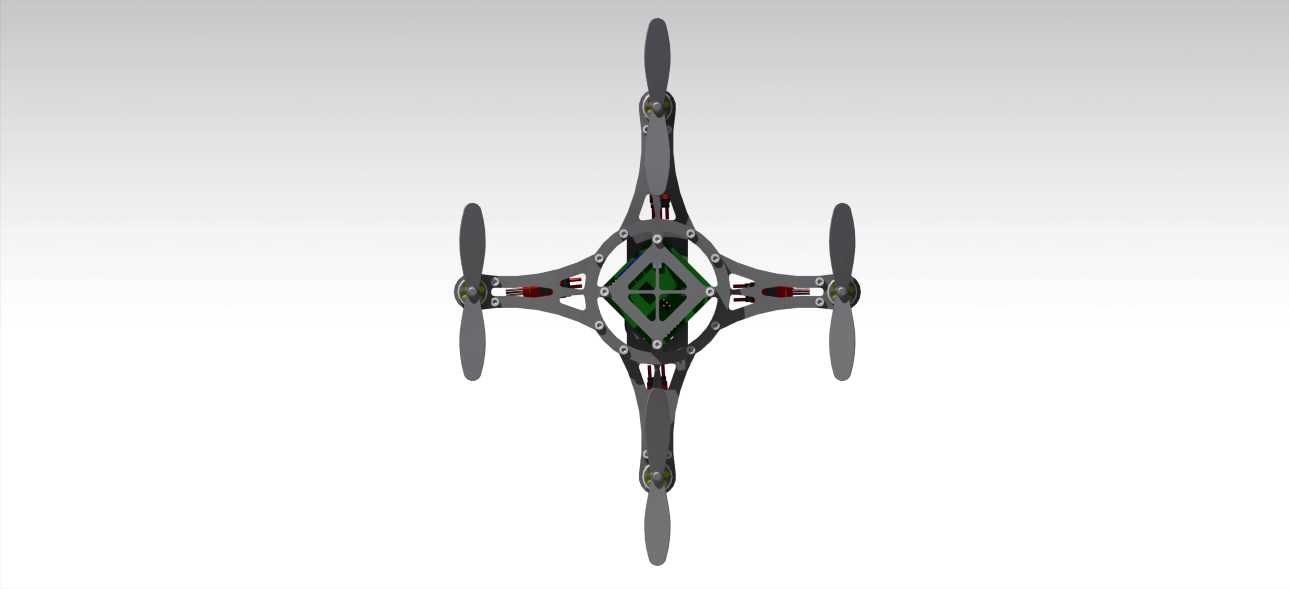

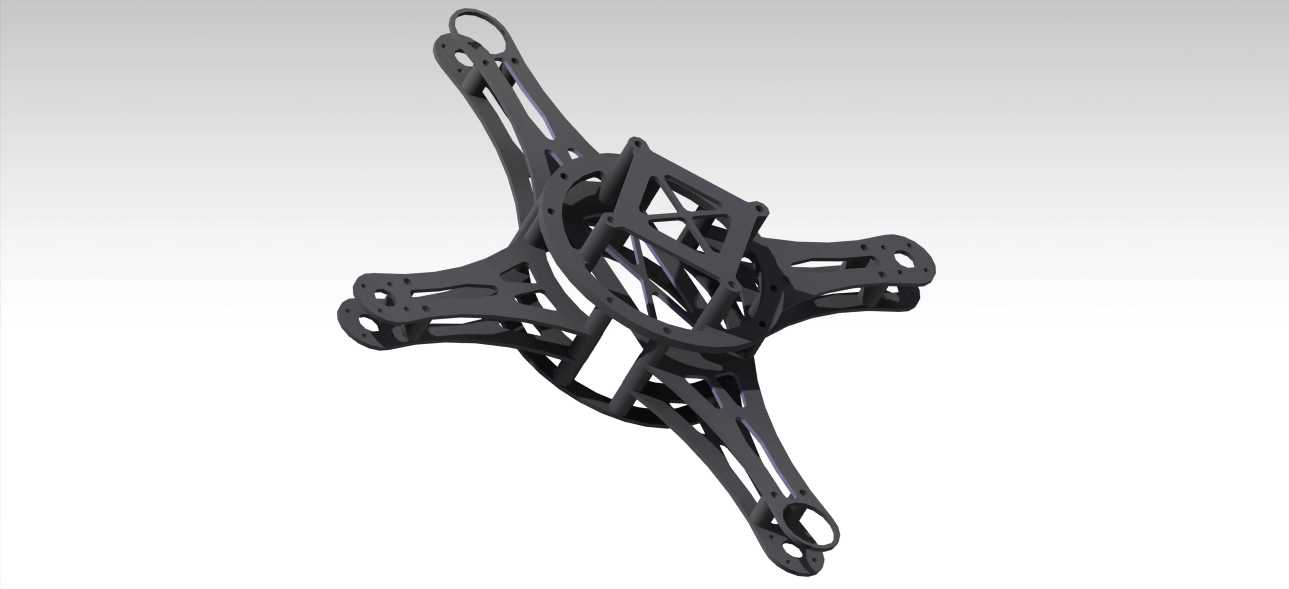

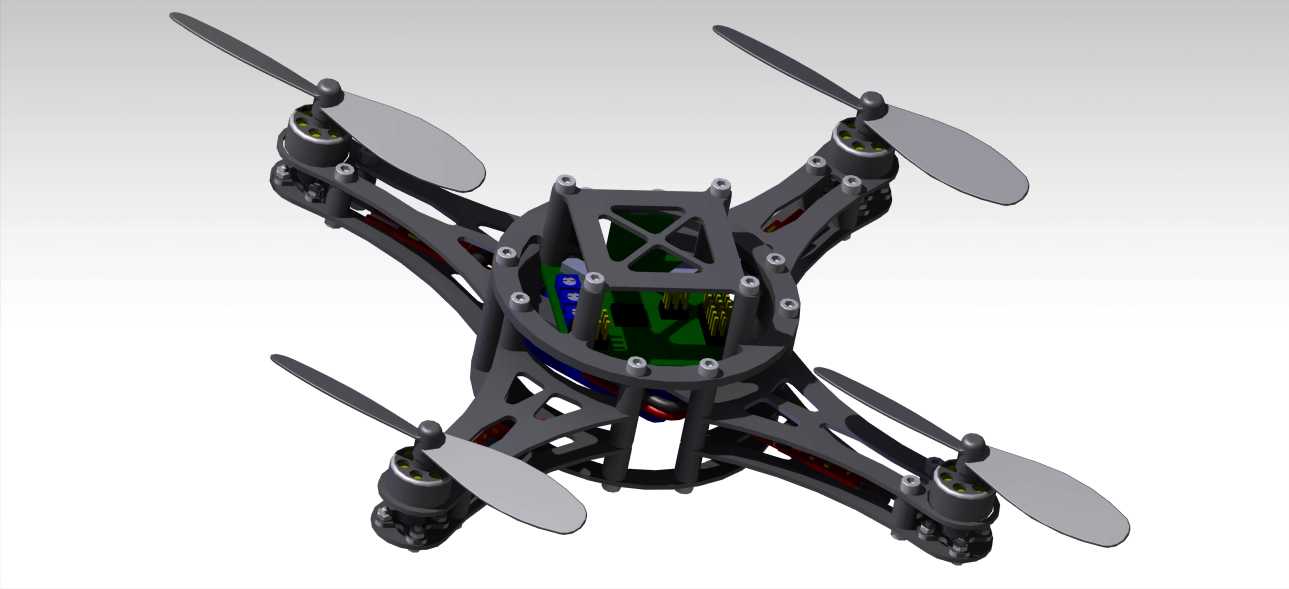

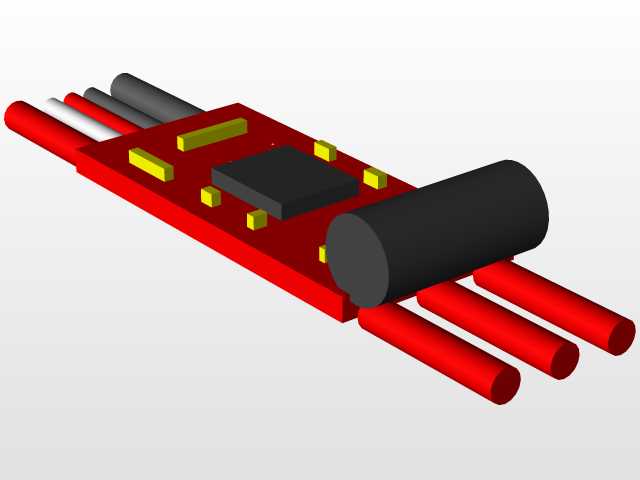

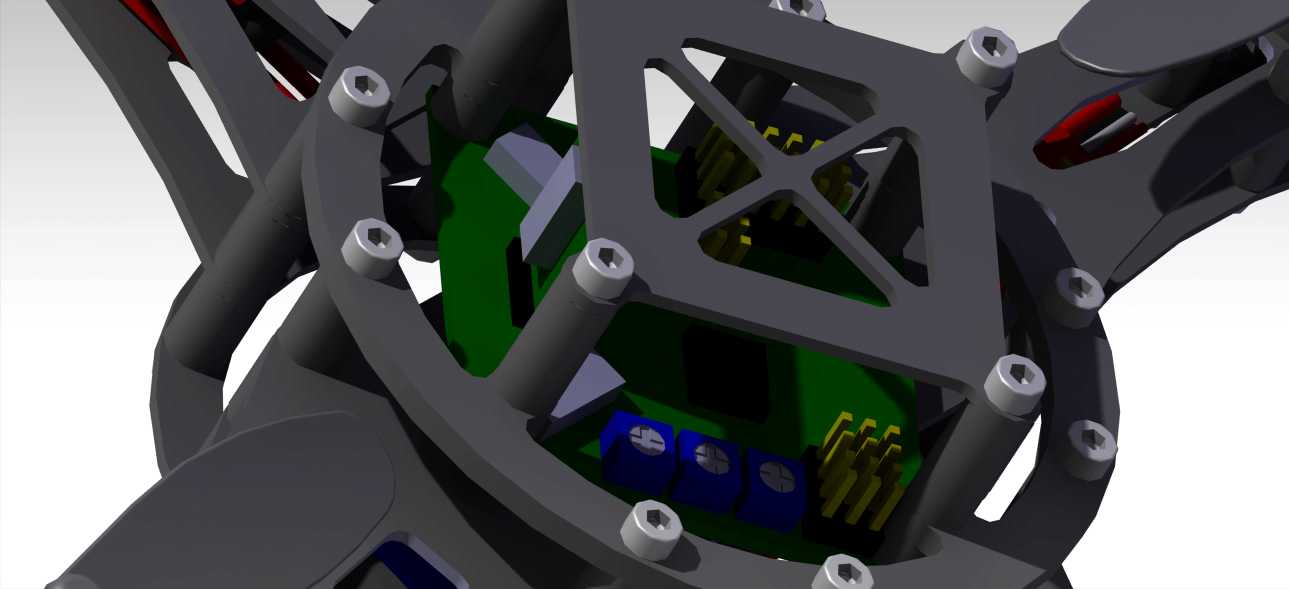

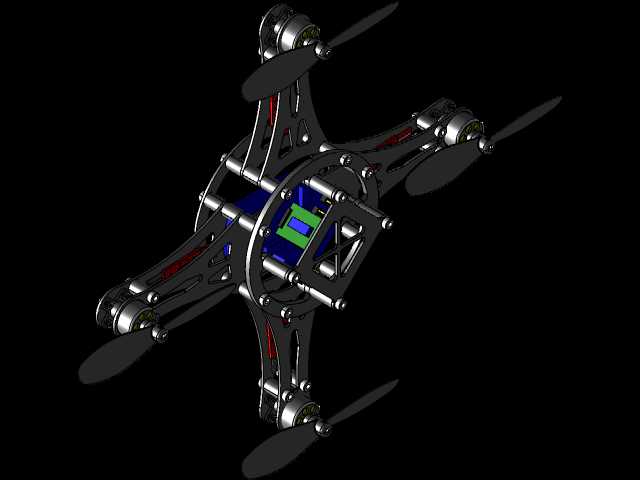

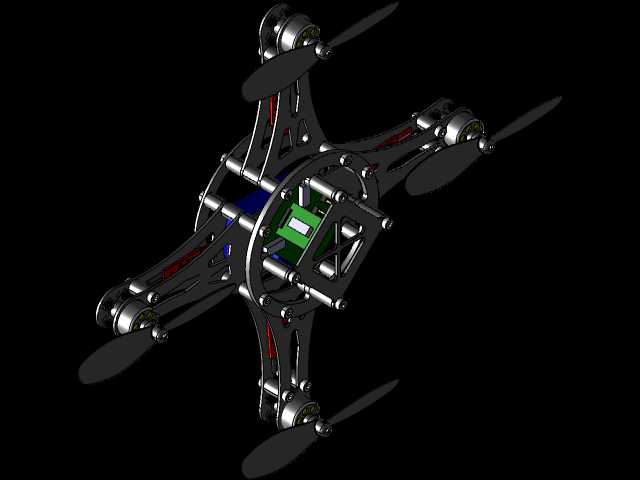

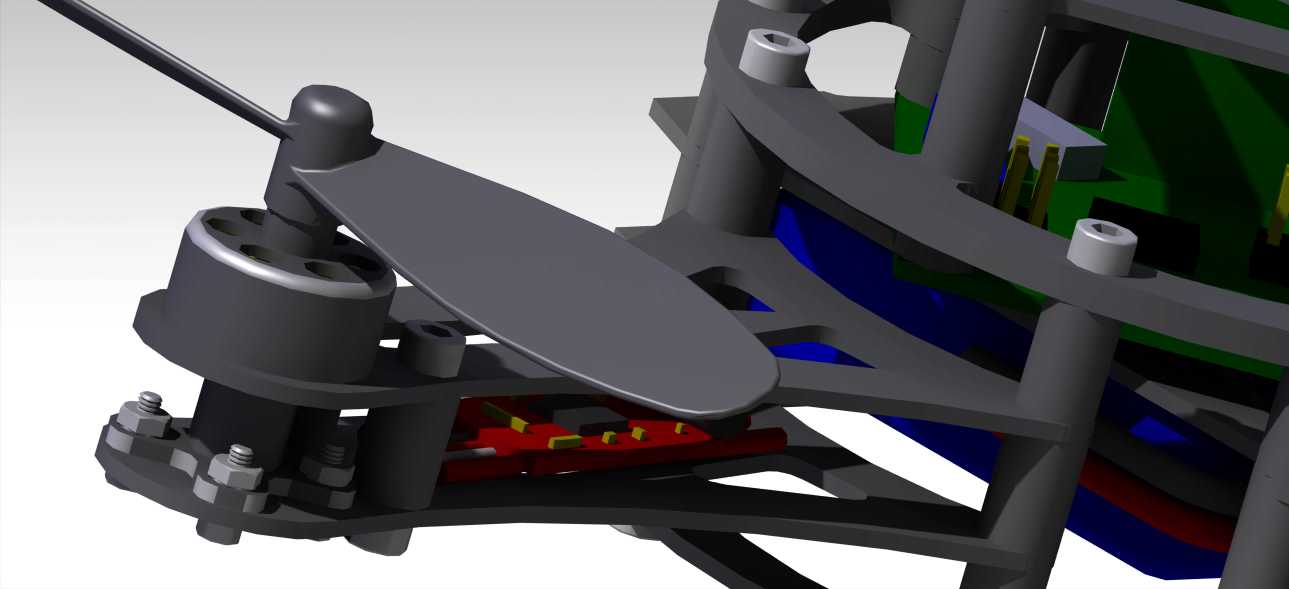

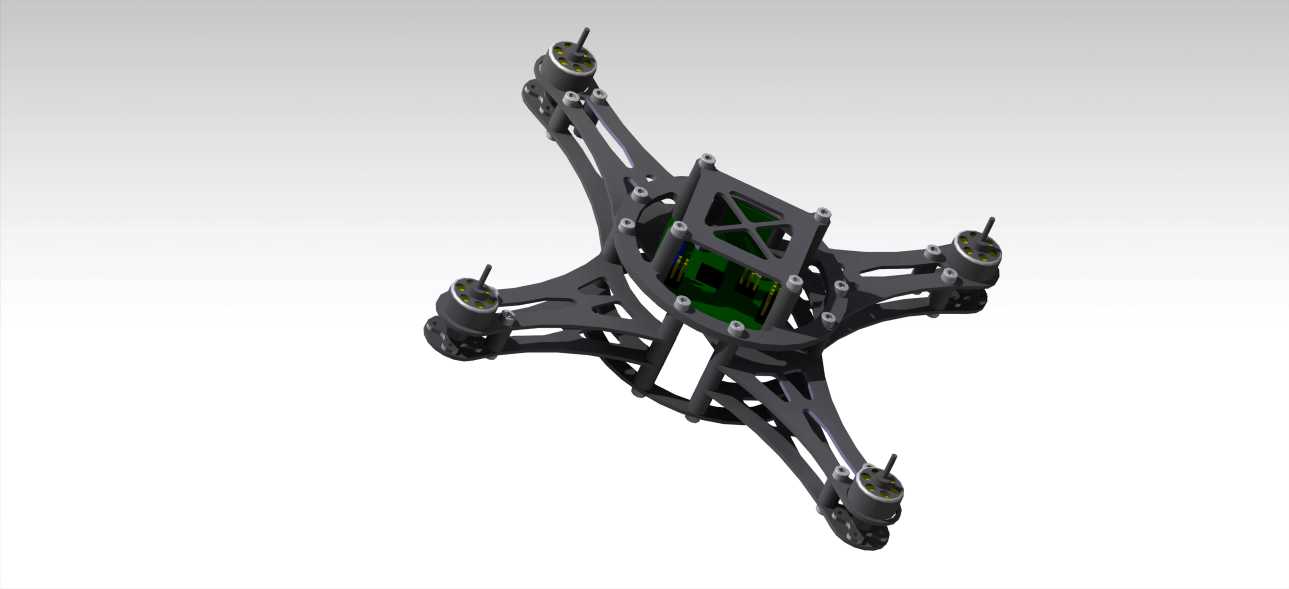

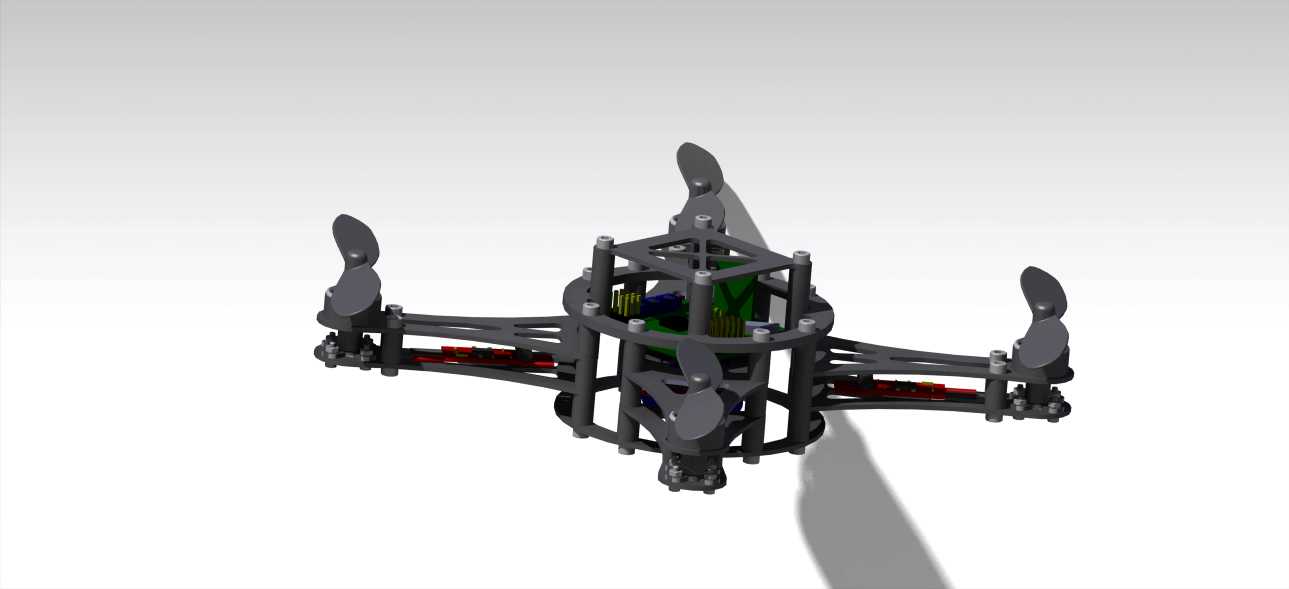

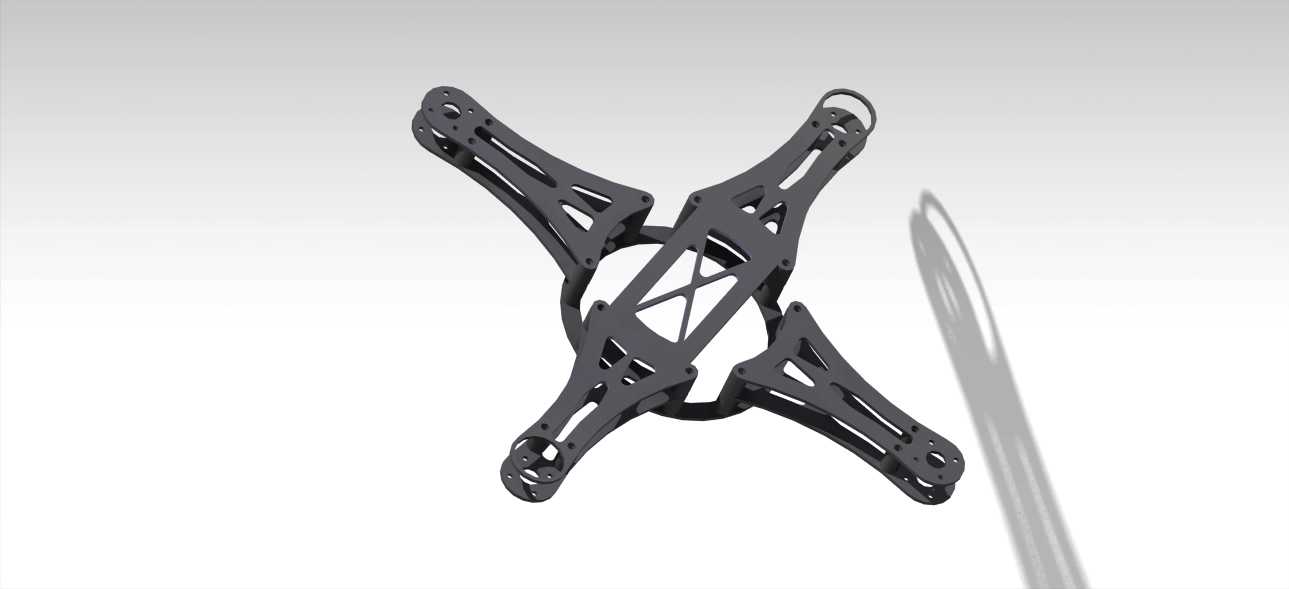

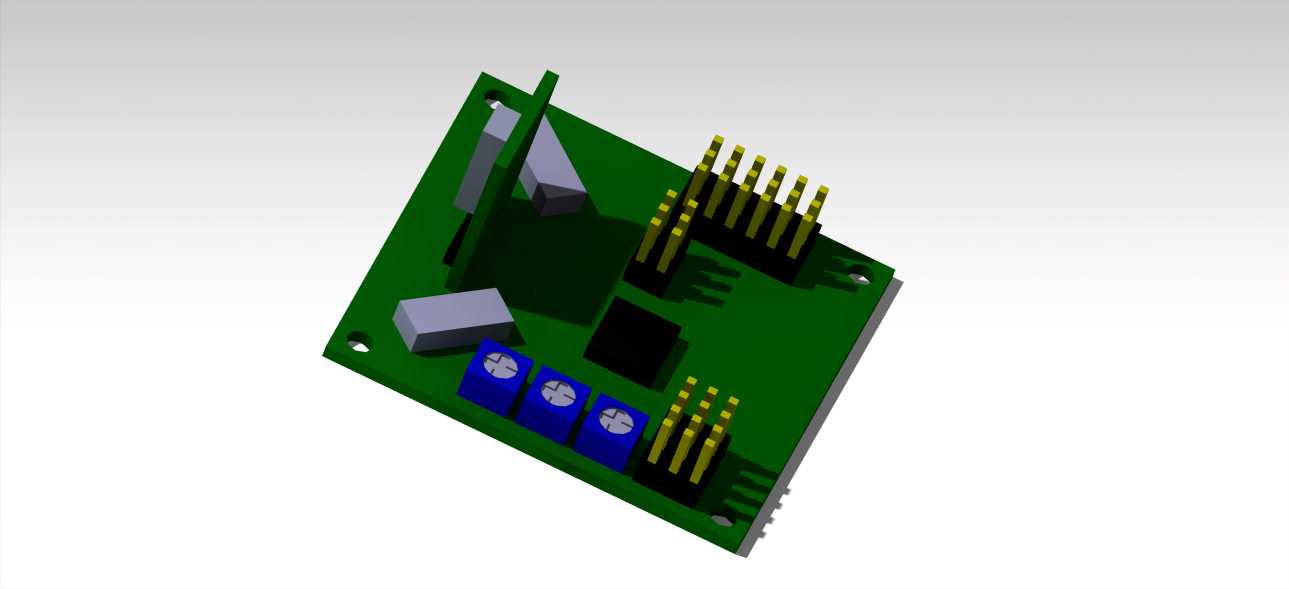

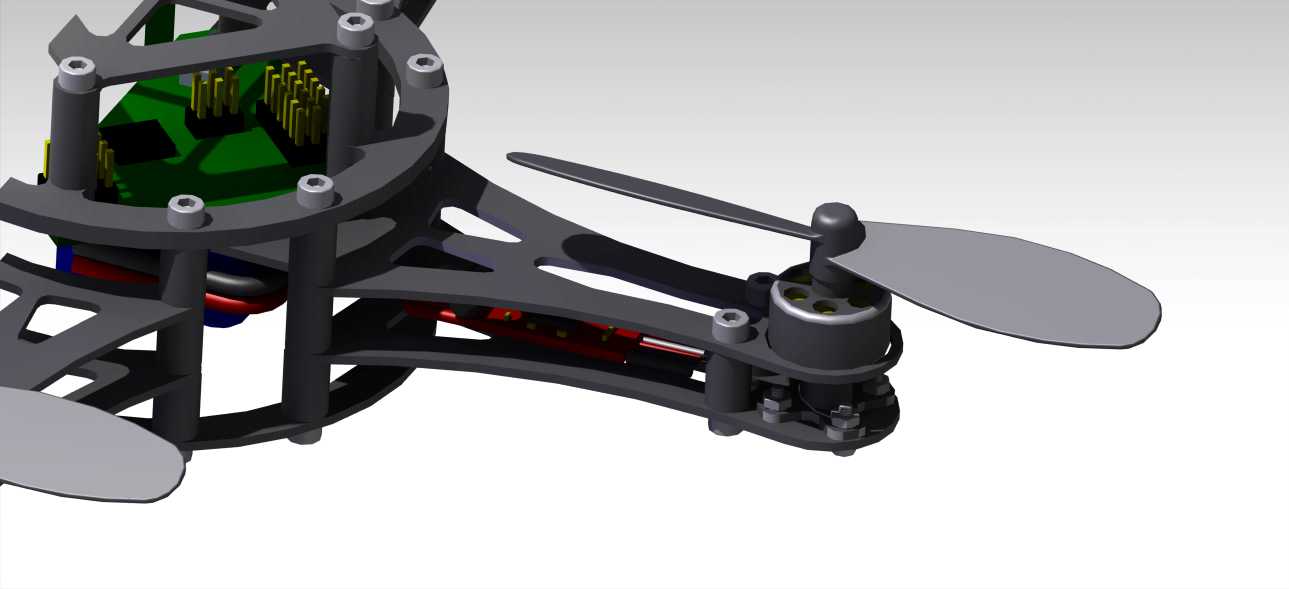

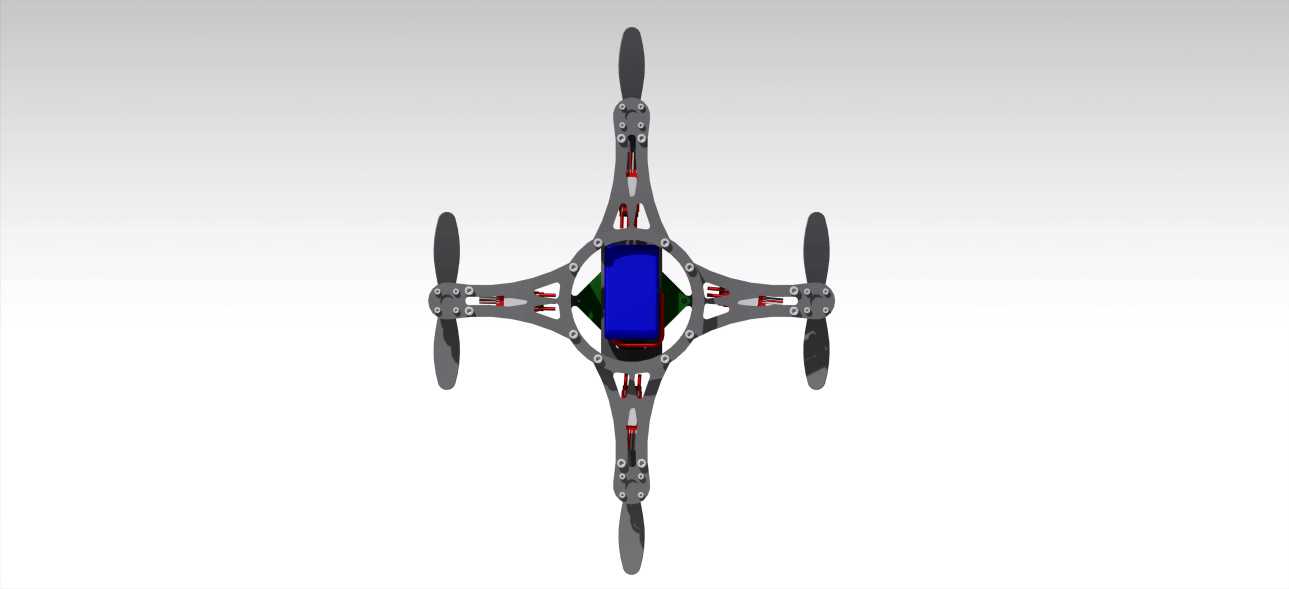

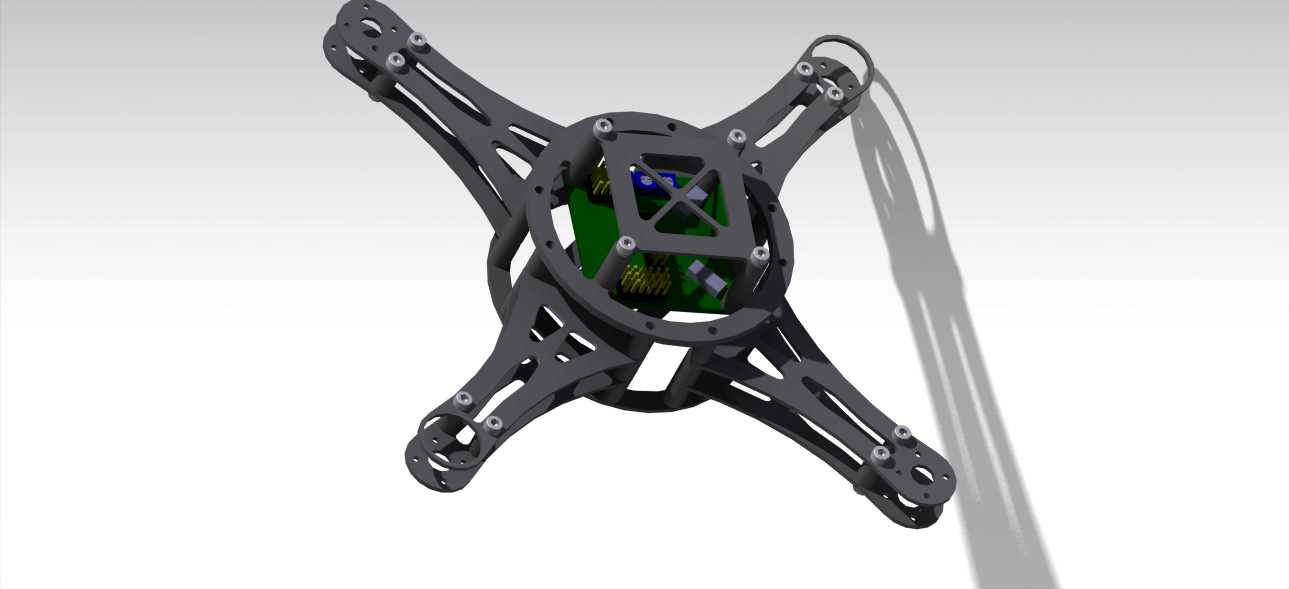

这款四旋翼机架的结构设计，核心围绕小型低空无人作业场景的实际需求展开，日常可搭载轻量化航拍模组、小型环境监测传感器完成近地巡查、园区巡检、低空影像采集类作业，也可作为高校飞控算法验证、动力系统调试的实验载体。从结构布局来看，中心舱采用环形笼式框架设计，中心预留的安装腔可直接叠放飞控板、电调、电源模块与信号接收组件，框架上均匀分布的安装柱采用统一孔位规格，可适配市面上主流的小型飞控硬件安装尺寸，无需额外打孔改制就能完成核心电控组件的固定，舱体内部的加强筋采用X型交叉布局，在不额外增加壁厚的前提下提升了中心舱的抗扭刚度，避免飞行过程中机架共振影响飞控传感器的采样精度。机臂部分采用一体化镂空构型，从中心舱向外延伸的臂身做了渐变截面处理，靠近中心舱的根部截面更宽，承担主要的弯曲载荷，靠近电机安装位的末端做收窄处理，在保证结构强度的前提下尽可能削减不必要的结构重量，臂身的镂空槽位可直接走动力线与信号线，线材可嵌入臂身内部的走线槽，避免飞行过程中线材外露受气流扰动产生晃动，也能减少线材与螺旋桨发生干涉的风险。四个机臂末端的电机安装座采用同轴定位设计，安装面的平面度公差控制在0.1mm以内，保证电机安装后输出轴与机臂平面垂直，避免螺旋桨旋转时产生额外的偏航力矩。机架整体的安装边界充分考虑了便携性需求，机臂与中心舱采用快拆式连接结构，拆卸后可放入普通双肩背包的隔层中，组装时仅需拧紧对应位置的固定螺丝即可完成部署，无需额外的校准工装。螺旋桨的选型匹配机架的动力输出区间，桨叶旋转平面与中心舱上表面预留了足够的安全间隙，即使机架发生小幅形变也不会出现桨叶打舱的问题，起落部分与机臂一体化成型，底部的支撑脚高度经过测算，可保证搭载常见的小型云台相机时，镜头不会在起降过程中接触地面，同时支撑脚的弹性形变区间可吸收起降时的冲击载荷，避免刚性冲击传递到中心舱内的精密电控元件。整个结构的受力路径经过多轮迭代优化，飞行过程中四个电机产生的拉力可通过机臂均匀传递到中心舱，不会出现局部应力集中的问题，即使在小幅过载的机动飞行状态下，机架的形变量也能控制在飞控系统可补偿的范围内，保证飞行姿态的稳定性。
