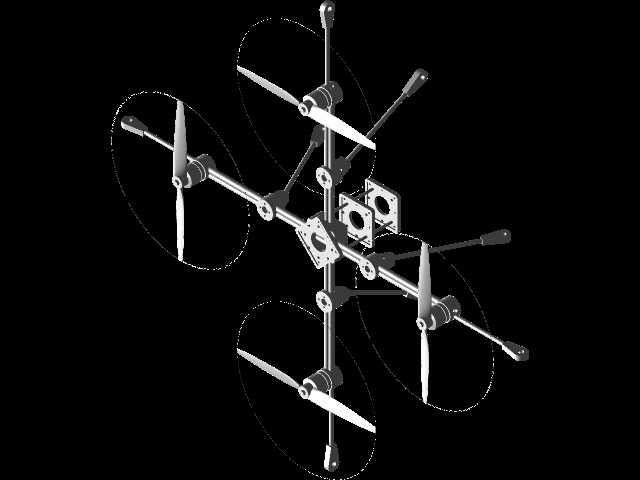

DIY碳纤维支架四旋翼飞行载具结构

这套四旋翼结构采用标准碳纤维管作为主承力梁，搭配3D打印的支架连接件完成整机装配，核心面向低空近距作业、航模DIY改装、教学实验场景使用，可承载小型航拍模组、环境监测传感器完成定点数据采集、低空巡查类任务，也可作为飞控算法验证的硬件载体，适配开源飞控系统的二次开发调试。从结构设计逻辑来看，整机采用X型旋翼布局，四组动力臂沿中心安装板呈90度等角分布，这种布局能让各旋翼的拉力矢量均匀作用于机体重心，降低飞控姿态解算的补偿难度，同时预留充足的中心区域空间，用于放置飞控板、电池、电调等核心电子部件，避免线缆与动力部件产生干涉。主承力结构选用标准规格碳纤维圆管，充分利用碳纤维材料比强度高、自重轻的特性，在保证机架整体抗扭刚度的前提下，尽可能降低整机空载重量，提升有效载荷占比与续航表现。所有连接节点均采用3D打印的专用支架配件，支架上预留了与碳管匹配的安装孔位、电机座定位槽以及机臂锁紧结构，装配时无需复杂的粘接或焊接工序，仅通过标准紧固件即可完成整机组装，后期维护更换部件时可快速拆解，降低运维成本。动力端的安装位适配常规规格的无刷电机，电机座的安装平面与机臂轴线保持垂直，保证旋翼旋转平面与机体水平面平行，减少动力输出的效率损耗；旋翼下方预留了足够的安全间隙，避免大螺距桨叶转动时触碰机架结构或挂载设备。机臂末端预留了脚架安装接口，可根据使用场景加装起落架，保障起降过程中机体底部挂载设备的安全。中心安装板采用分层堆叠设计，不同层板分别对应飞控、电调、电池的安装位置，层间预留走线槽，可将动力线与信号线分开排布，减少电磁信号对飞控传感器的干扰。从安装边界来看，各机臂长度经过匹配设计，在搭载对应尺寸螺旋桨时，相邻桨叶的旋转平面不会产生重叠，避免气动干扰影响飞行稳定性；中心板的安装孔位兼容主流飞控与电调的安装尺寸，无需额外打孔改装即可完成电子部件的固定。整套结构没有采用一体化成型的复杂机架设计，而是选用标准碳管加定制连接件的组合方案，既降低了加工制造成本，也方便使用者根据自身载荷需求调整机臂长度，适配不同尺寸的螺旋桨与动力套装，灵活调整整机起飞重量与拉力储备。在实际作业场景中，这类结构的四旋翼可快速完成拆解收纳，外场作业时无需携带大型收纳箱，仅需将机臂与中心板拆分即可装入便携背包，抵达作业现场后能在短时间内完成组装调试，适配野外作业、应急巡查这类需要快速部署的使用场景。结构上的多处冗余安装孔位，也方便使用者根据任务需求加装不同的功能模块，比如LED夜航灯、避障传感器、投放机构等，拓展设备的实际使用场景。
