星型布局多缸径向引擎结构

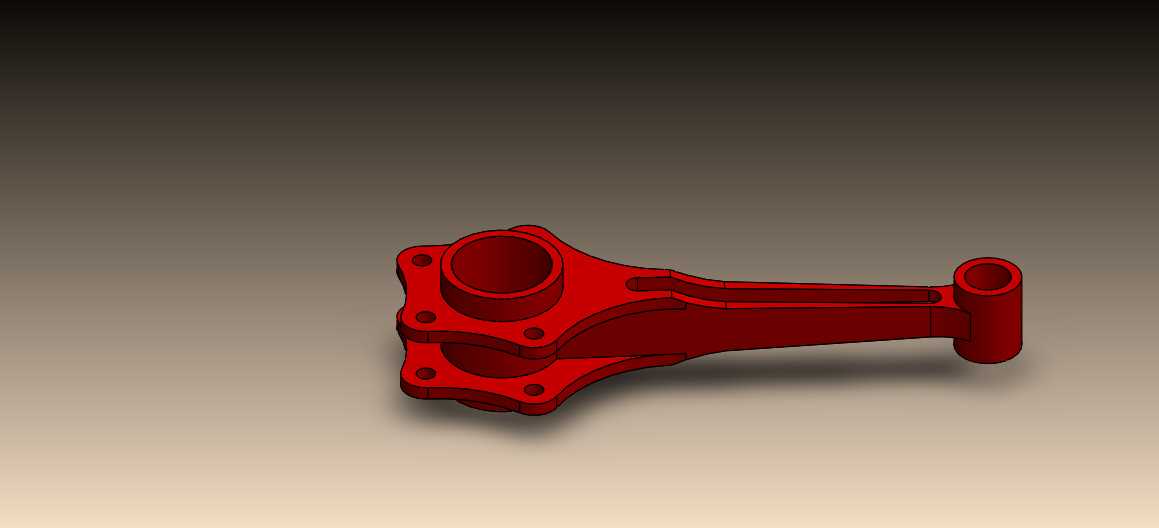

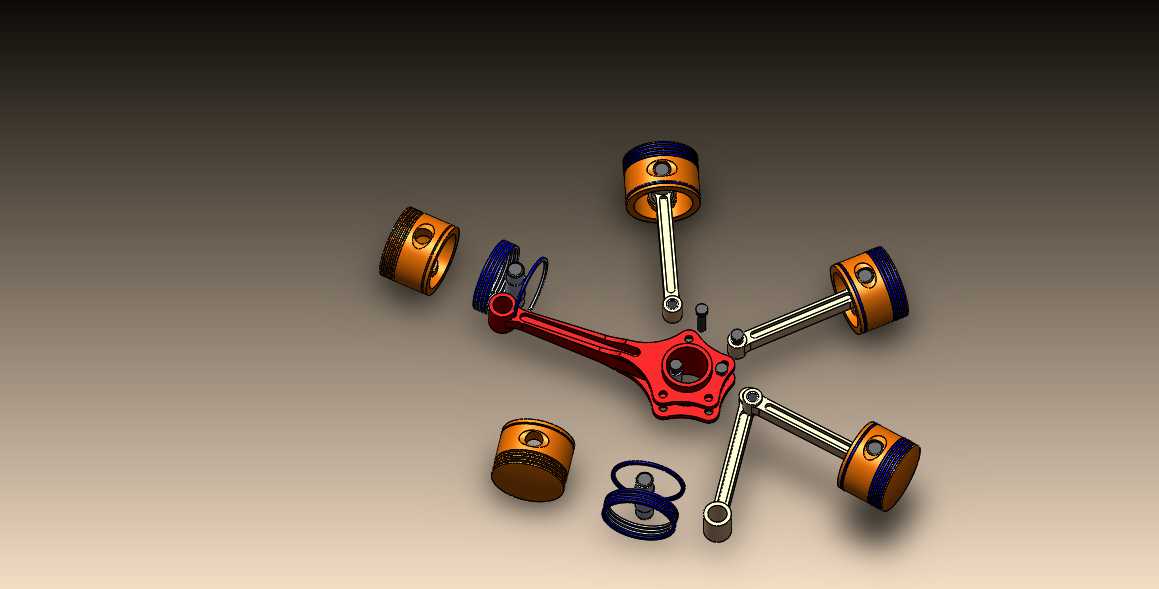

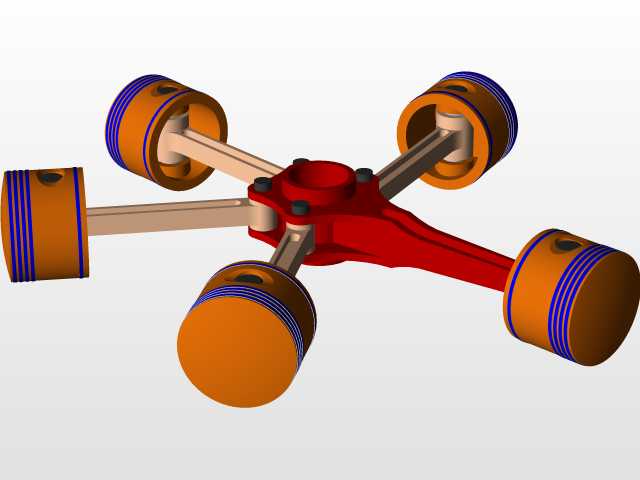

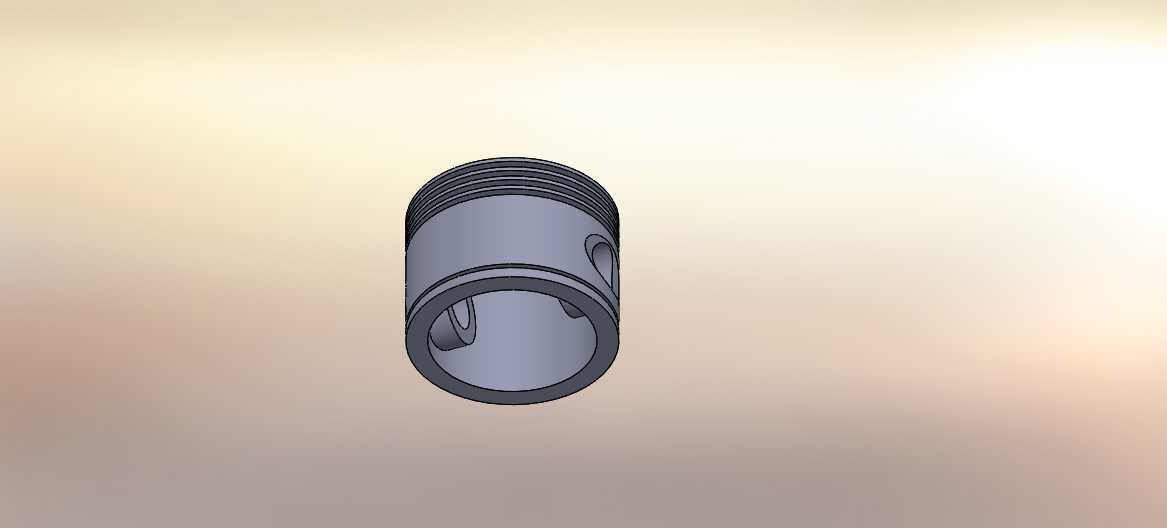

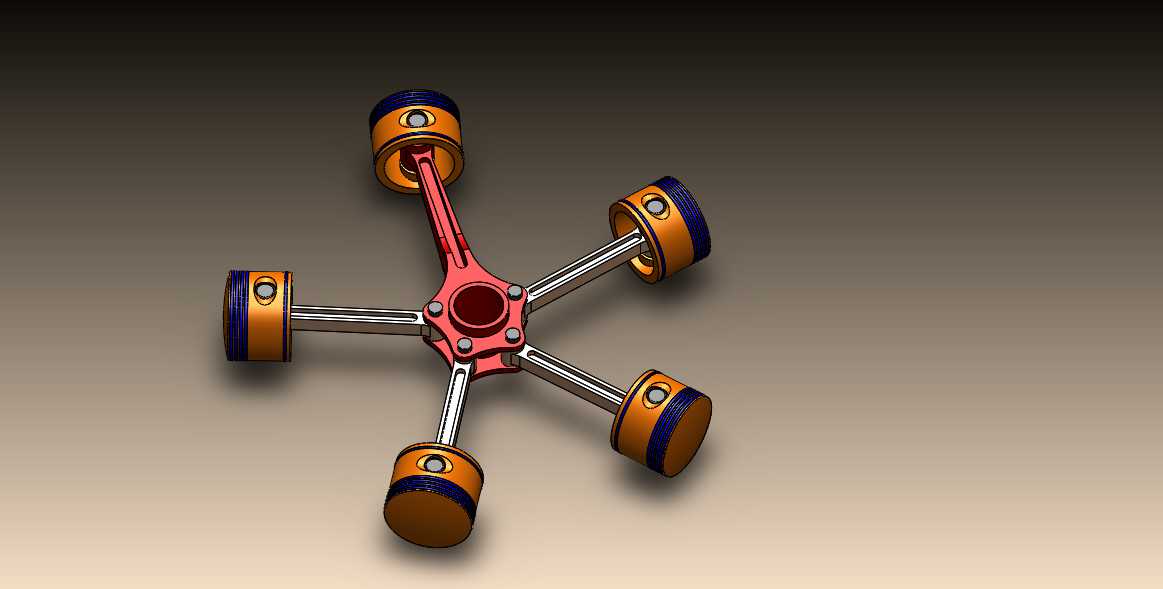

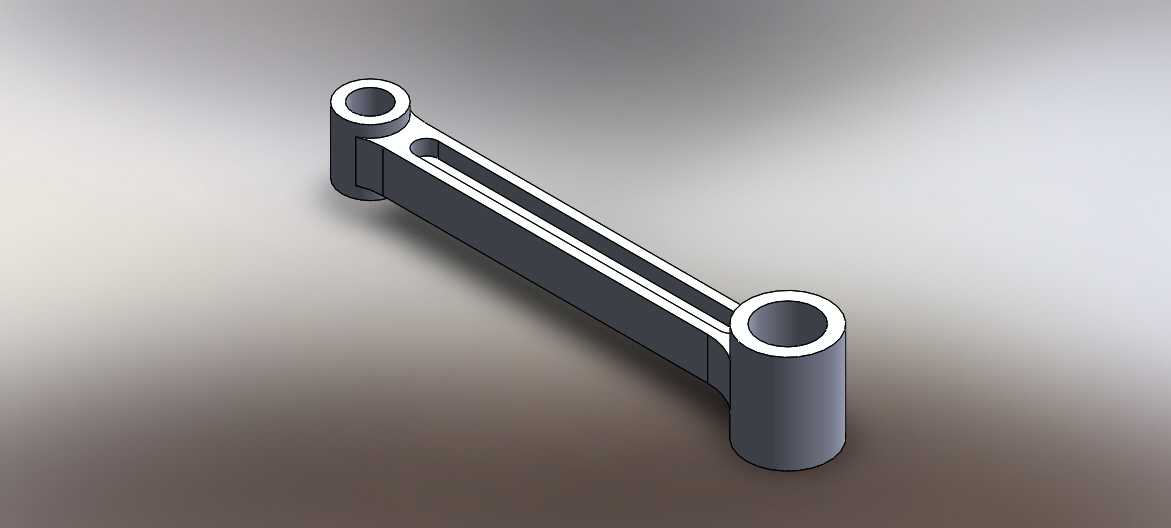

这类径向布局的动力单元，早年广泛应用在轻型通航飞机、早期装甲车辆以及小型固定式动力机组上，相比直列、V型排布的同排量动力结构，它的曲轴长度更短，整机轴向尺寸能压缩40%以上，非常适合对安装径向空间有冗余、轴向纵深受限的搭载场景。整套结构围绕中心曲柄做圆周均布排布，活塞组件沿曲柄径向呈放射状布置，每一组活塞都通过独立的叉形连杆与中心曲柄销铰接，做功行程沿圆周依次错开，曲轴每旋转一周可完成多次做功循环，输出扭矩的波动幅度远小于同缸数直列机型，怠速运转时的整机振动控制更具优势。从结构设计逻辑来看，这种排布不需要额外设置平衡轴来抵消一阶往复惯性力，多组活塞的往复质量沿圆周对称分布，运转过程中惯性力可在中心曲柄处实现自平衡，能大幅降低整机的支撑结构强度要求，减少配套减震组件的配置成本。建模过程中需要重点关注连杆与曲柄销的铰接间隙、活塞与缸套的配合公差，所有活塞的上止点位置需严格对齐曲柄回转半径的径向极值点，避免出现运动干涉；同时要注意连杆摆角的极限位置，当曲柄旋转至对应缸位的下止点时，连杆不能与相邻缸的活塞裙部、缸体安装凸台发生擦碰。安装边界上，这类动力单元的核心安装面集中在中心曲轴箱的后端法兰，所有缸体的安装定位孔沿圆周均布，同轴度公差需控制在0.02mm以内，保证各缸活塞运动轴线与曲柄回转中心的垂直度符合设计要求；活塞环的开口间隙需根据缸径匹配，避免热态工况下出现卡滞；连杆大头的轴瓦配合间隙需兼顾润滑与传动刚性，保证高转速工况下的动力传递稳定性。实际应用中，这类结构的动力单元风冷散热效率更高，每个缸体都可直接暴露在迎面气流中，不需要设计复杂的水冷管路与散热腔道，在低温环境下的启动性能更可靠，维护时可单独拆卸单个缸体的活塞组件，不需要完全拆解整机，外场维护的便捷性优于同功率等级的直列水冷机型。
