带法兰花键结构定子锁定轴

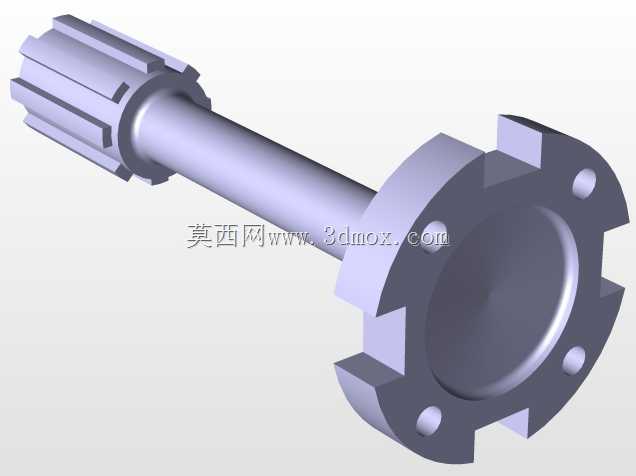

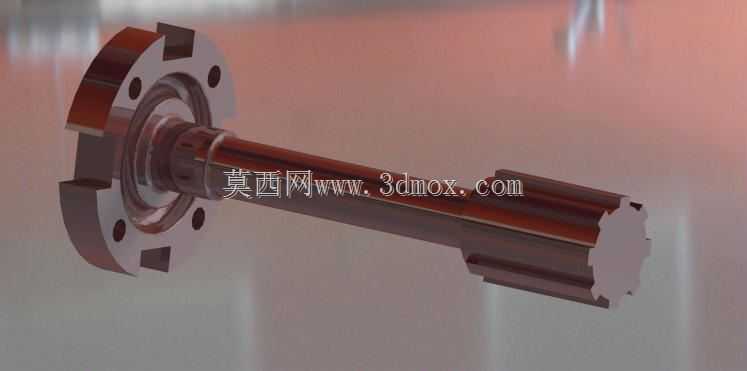

这款轴类构件主要应用于需要周向锁定、扭矩传递的旋转设备定子限位场景，常见于伺服传动单元、精密回转工作台、小型风电变桨机构以及工业机器人关节模组的定子固定环节，核心作用是在设备运行过程中限制定子组件的周向窜动，同时承担部分轴向定位载荷，避免定子与转子在高速运转或负载突变时发生相对位移，保障传动间隙处于设计允许范围内。从结构设计来看，轴身采用等直径光杆过渡，一端加工有外花键结构，花键齿形采用矩形齿设计，相比渐开线花键，矩形齿加工难度更低，对中性满足中等精度传动要求，适合定子锁定这类不需要大扭矩持续传递、仅需周向防转的工况，花键段长度根据配合的花键套深度设计，预留了0.2mm的轴向窜动间隙，避免装配时出现顶死问题。另一端集成了一体式法兰结构，法兰端面上均匀分布多个安装光孔，孔位公差按照H7级精度设计，可与定子端盖的定位销孔配合实现精准定位，法兰外缘设计有多个凸台卡位结构，安装时可卡入定子基座的对应卡槽内，进一步分担周向载荷，降低连接螺栓的剪切受力，提升长期运行的连接可靠性。设计过程中优先考虑了安装便捷性，光杆段的表面粗糙度控制在Ra1.6，既满足与轴套配合的滑动要求，也不会因为过高的精度要求提升加工成本，法兰与光杆的过渡位置采用圆角过渡，避免应力集中导致的轴肩断裂问题，花键段的起始位置设计有导入倒角，装配时可快速对准花键套，无需反复调整角度。从安装边界来看，轴身总长度适配常规中小型伺服定子的安装间距，法兰外径与定子端盖的安装止口尺寸匹配，安装时不需要额外加工转接件，可直接替换同规格的老旧锁定轴，花键段的外径、齿数参数符合行业通用的配套尺寸，维修替换时配件通用性强。实际工况下，该轴承受的载荷以静载荷为主，仅在设备启停瞬间承受小幅冲击载荷，因此材质选用45号钢调质处理即可满足强度要求，不需要采用合金钢材，兼顾了性能与制造成本，法兰端面与轴身的垂直度公差控制在0.02mm以内，保障安装后定子与转子的同轴度，避免出现运转扫膛问题。
