铁铜材质带卡扣式筒状车轮结构

　　这款筒状带周向卡扣的轮件，最初是针对小型输送线、轻载移动工装的从动轮需求做的结构方案，前期做材料适配的时候先后试了铸铁与锡青铜两种坯料，分别对应不同的载荷与使用环境要求。从实际应用场景来看，这类轮件不适合大载荷的行走机构，更多是用在小型设备的内置传动、轻载滑移工位的导向轮，或是小型实验装置的行走支撑轮，比如桌面级输送轨道的从动轮、小型工装台车的辅助支撑轮，还有部分低压电器内部的滑动传动构件，之前做交流稳压装置内部的滑动调压组件时，就用到过类似结构的轮件来带动碳刷架滑移，匹配调压线圈的行程需求。

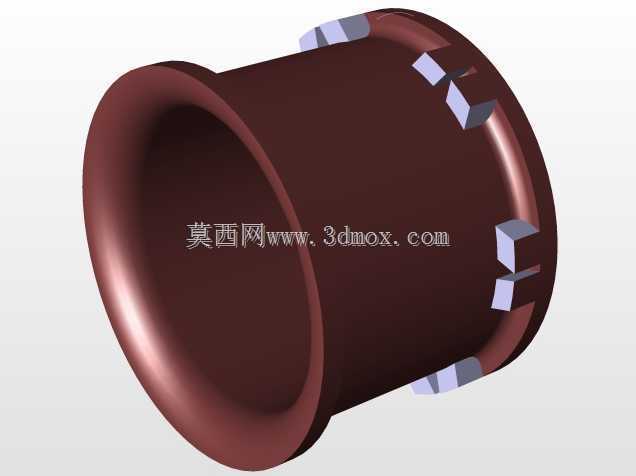

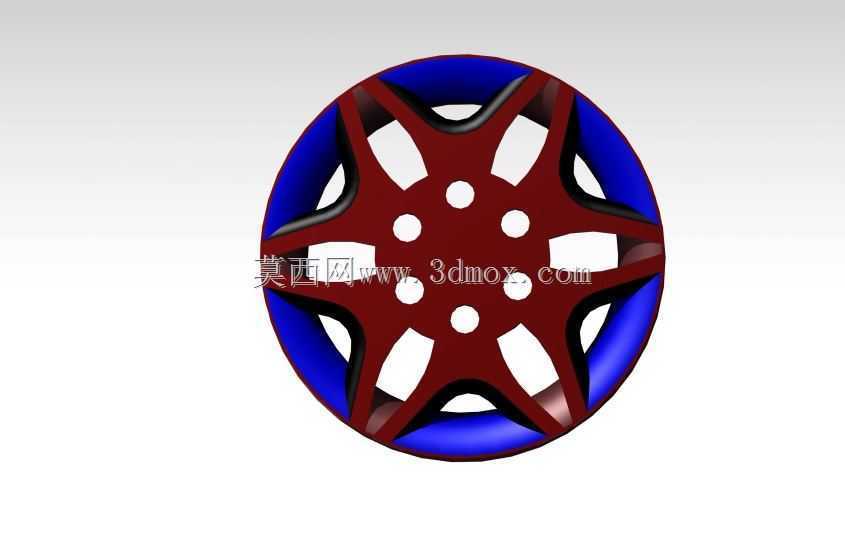

　　从功能特性上看，轮体采用一端扩口的筒状结构，扩口端做了圆角过渡，避免轮体在转动过程中与安装座侧壁发生剐蹭，同时扩口结构也能提升轮体端部的结构强度，避免薄壁筒端受径向力发生形变。周向均匀分布的六个卡扣凸台是整个结构的核心设计，这些凸台不是用来做行走抓附的，而是用来和配套的连接端盖做卡合固定，不需要额外打螺丝或者做键连接，装配的时候直接把端盖对准卡扣压入即可，靠凸台的卡合限位实现端盖与轮体的周向与轴向固定，装配效率比传统的螺栓连接高很多，也避免了小尺寸轮件上加工螺纹孔容易出现的滑牙、孔位偏差问题。

　　设计思路上，最初考虑过做整体式的轮体加轴孔结构，但小尺寸轮体如果直接加工轴孔，壁厚控制不好的话，压入轴的时候容易出现筒壁胀裂的问题，尤其是铸铁材质的坯料，脆性大，过盈量稍大就会开裂。后来改成筒状加卡扣端盖的分体结构，轮体本身只需要保证内孔的圆柱度，轴的固定结构做在端盖上，这样轮体的壁厚可以做的更均匀，铸造或者车削加工的时候都更容易控制形位公差。卡扣凸台的形状做了梯形截面，靠近轮壁的位置厚度更大，卡合的时候受力点在凸台根部，能承受更大的轴向脱出力，同时凸台的侧边做了小角度的导入斜面，压装端盖的时候不需要精准对位，稍微施加压力就能顺着斜面滑入卡合位置，降低装配的对位难度。

　　尺寸与安装边界方面，轮体的主体外径根据适配的轨道宽度做了匹配，筒身的长度比安装位的宽度小2mm左右，预留出热胀冷缩的间隙，避免温度变化时轮体膨胀卡在安装座里。扩口端的外径比筒身大8mm，刚好卡在安装座的限位槽里，限制轮体的轴向窜动，不需要额外加装轴用挡圈。卡扣凸台的突出高度控制在3mm，既保证足够的卡合深度，又不会因为突出太多导致端盖压装时需要过大的压力，凸台的周向分布角度误差控制在±0.5度以内，保证六个卡扣同时受力，不会出现个别卡扣受力过大断裂的问题。内孔的尺寸公差取H7，和配套的衬套做间隙配合，转动的时候不会出现卡滞，同时径向跳动量可以控制在0.1mm以内，满足轻载传动的精度要求。

　　材料适配的时候，铸铁材质的轮件适合用在干燥、无腐蚀的环境里，成本低，耐磨性好，适合固定工位的长期运转；锡青铜材质的轮件自润滑性好，适合无油润滑的工况，比如电器内部不适合加润滑油的位置，不会因为油污污染线圈或者触点，而且青铜材质的抗腐蚀性更好，在稍微潮湿的环境里也不容易生锈，使用寿命更长。两种材质的轮体结构完全一致，只需要根据使用场景更换坯料即可，不需要修改模具或者加工程序，通用性很强。轮体的表面没有做额外的防滑纹理，因为这类轮件大部分是和金属轴、衬套配合做转动，不是和地面接触的行走轮，光滑的筒壁反而能减少和安装座侧壁的摩擦阻力，转动的时候更顺畅。
