圆形凸面实体表面压印标识结构设计

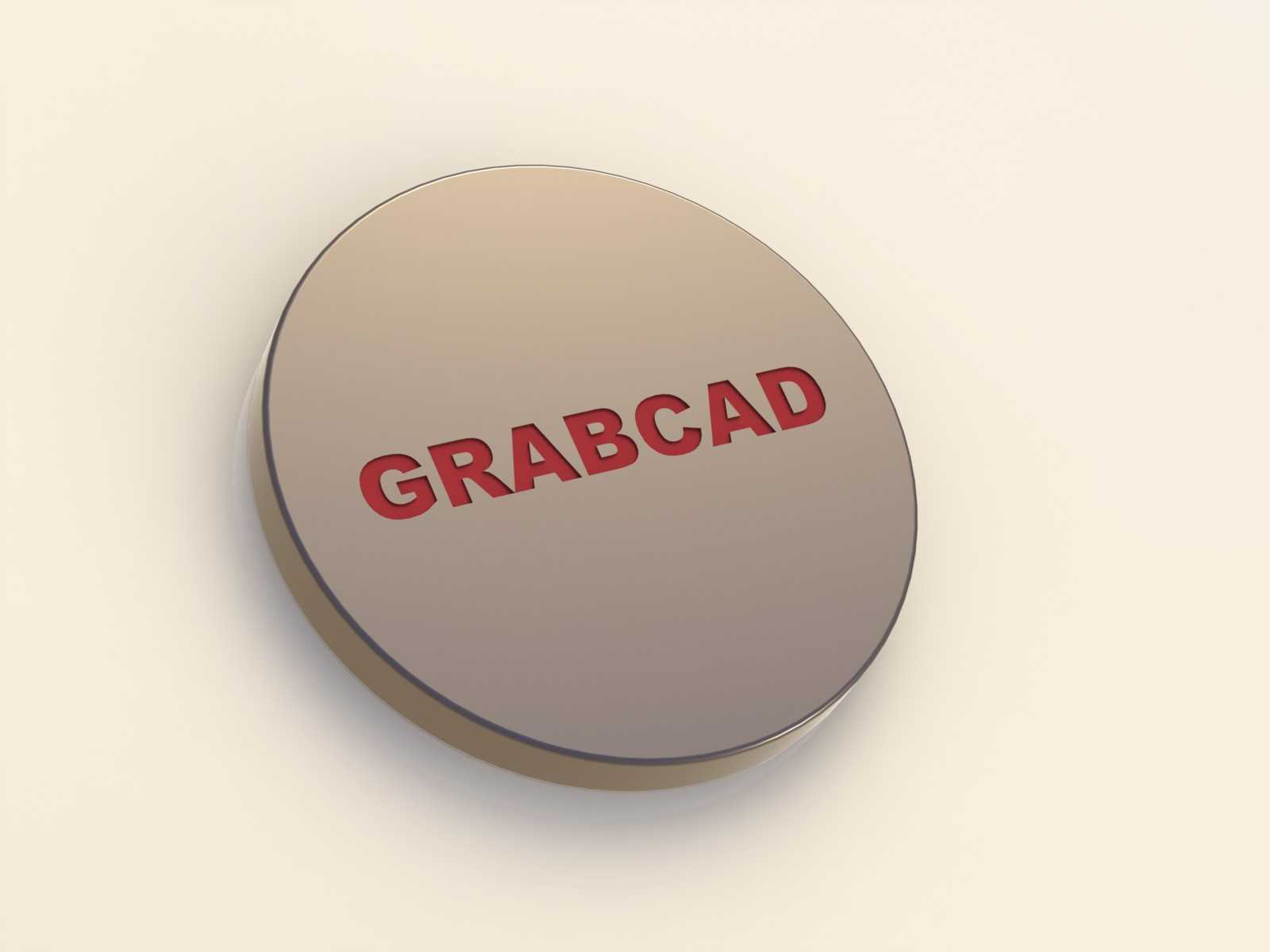

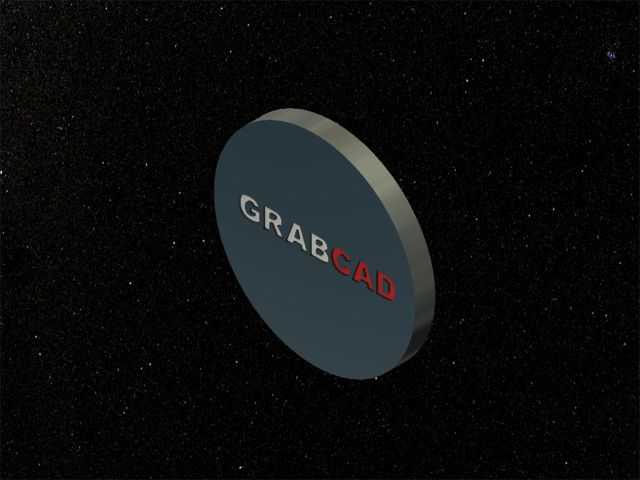

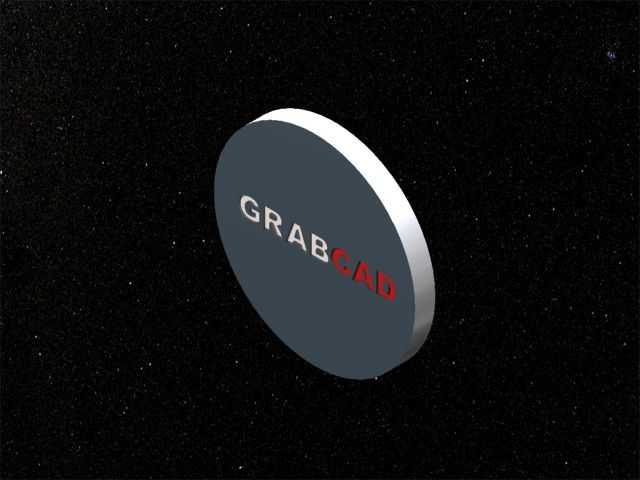

这类在实体表面制作凸起文字标识的结构，在工业产品的铭牌制作、零部件溯源标识、品牌外露件设计场景中应用十分广泛，小到精密五金配件的品牌打标，大到设备端盖的参数标识制作，都需要用到这类实体表面文字成型的结构设计逻辑。做这类结构设计时，首先要考虑文字与基体的结合强度，不能出现文字根部应力集中导致的凸起字符脱落问题，尤其是在有振动、外力剐蹭的使用场景下，字符根部的圆角过渡是设计中不能忽略的细节，常规外露标识的字符根部圆角一般取0.1-0.3mm，既不会让字符边缘显得臃肿，也能有效分散应力，避免字符受外力磕碰后崩缺。从设计思路上看，这类圆形凸面的标识件，首先要确定基体的整体厚度与直径边界，基体采用薄圆片结构时，厚度与直径的比值一般控制在1:8到1:12之间，既能保证基体自身的结构刚性，不会在安装后出现翘曲变形，也不会因为过厚造成材料浪费。字符凸起的高度需要结合使用场景调整，日常手持接触的标识件，字符凸起高度取0.2-0.5mm即可，既能保证触摸时有清晰的凹凸触感，也不会因为凸起过高容易被剐蹭磨损；如果是需要长期外露、有漆面喷涂需求的标识件，字符凸起高度可以提升到0.8-1.2mm，避免喷涂后漆面覆盖字符轮廓导致标识模糊。安装边界的设计上，这类圆形标识件如果采用胶粘固定，基体背面需要设计成细磨砂面，提升粘接剂的附着强度，边缘要做0.2mm的倒角处理，避免安装后边缘割手或者出现粘接剂溢出后的毛边问题；如果采用卡扣或者螺丝固定，需要在基体背面预留对应安装柱的位置，安装柱的位置要避开正面字符的投影区域，避免安装柱的收缩痕透到正面影响标识外观。实际建模过程中，要注意字符与曲面的贴合度，不能出现字符底部与基体曲面存在缝隙的问题，尤其是在带弧度的凸面上做文字，需要先将文字投影到基体曲面上，再沿着曲面法向拉伸凸起高度，最后对字符所有的锐边做微小圆角处理，不仅能提升结构强度，也能让后续的抛光、电镀或者喷涂工序更顺畅，减少锐边位置的涂层堆积问题。这类结构虽然看起来简单，但实际生产中很容易出现字符填充不满、根部缩痕、边缘毛刺的问题，设计阶段就要提前考虑加工工艺的适配性，如果是采用机加工方式制作，字符的最小笔画宽度不能小于加工刀具的直径，避免出现刀具无法加工的细小内角；如果是采用压铸或者注塑工艺生产，字符的拔模角度要控制在1-2度，保证脱模时不会拉伤字符表面。
