国际台第五帧立式支撑框架结构

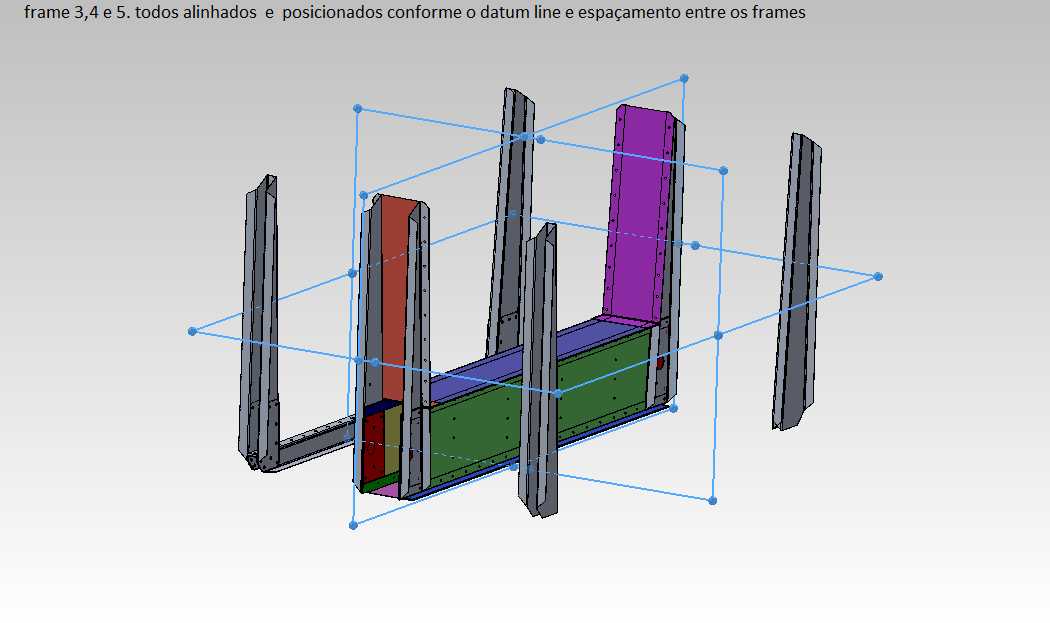

这套立式支撑框架结构，主要应用于流水线工位的物料承托、工装定位场景，常见于电子组装、轻型零部件加工的线边工位，用来给待加工工件提供稳定的竖向支撑与定位基准，避免工件在流转或装配过程中出现偏移、倾倒问题。从结构设计来看，整体采用多组竖向立柱搭配横向连接梁的拼接形式，不同色彩区分的板块分别对应不同的功能区域：紫色板块为端部定位挡边，安装时与工件端面完全贴合，限制工件的轴向窜动；绿色板块为中部承托面板，表面预留的阵列安装孔可根据工件尺寸调整定位块的固定位置，适配不同规格的工件承托需求；红色板块为侧部压紧位预留安装空间，可加装快速夹钳或气动压头，实现工件的快速锁紧。设计过程中严格遵循基准统一原则，所有立柱的安装面都以同一根基准线作为对齐参考，相邻框架之间的间距完全匹配产线流转的节距要求，保证工件在多工位流转时，每个工位的支撑位置都能精准对应，不会出现衔接错位。框架的竖向立柱采用标准型材加工，侧边预留的槽位可直接嵌入传感器安装座、管线走线槽，不需要额外焊接支架，减少现场二次加工的工作量。横向连接梁与立柱之间采用角码加螺栓的连接形式，既保证整体结构的抗扭强度，也方便后期根据产线调整需求快速拆装重组。安装边界方面，框架整体的竖向高度适配常规作业台面的操作高度，操作人员不需要过度抬臂或弯腰就能完成工件取放，底部的安装孔位可直接固定在型材工作台面或者地面预埋板上，横向宽度控制在单工位的占用范围内，不会挤占相邻工位的操作空间。结构上特意在框架中部预留了足够的镂空区域，既可以减轻整体架体的自重，也能方便底部安装顶升机构、检测传感器，实现工件到位后的自动检测与抬升流转。每根立柱的端面都做了铣平处理，保证与连接梁装配时的贴合度，避免长期受载后出现连接松动、架体倾斜的问题，承托面板的平面度控制在合理公差范围内，保证工件放置后不会出现局部翘曲，影响后续装配或检测精度。
