带防护圈结构的小型四旋翼飞行器设计

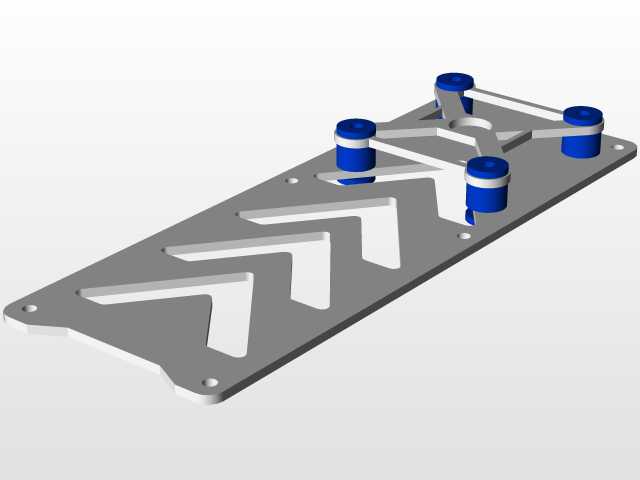

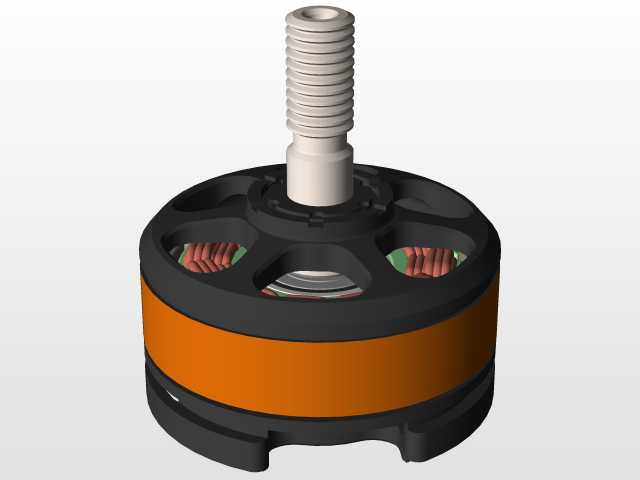

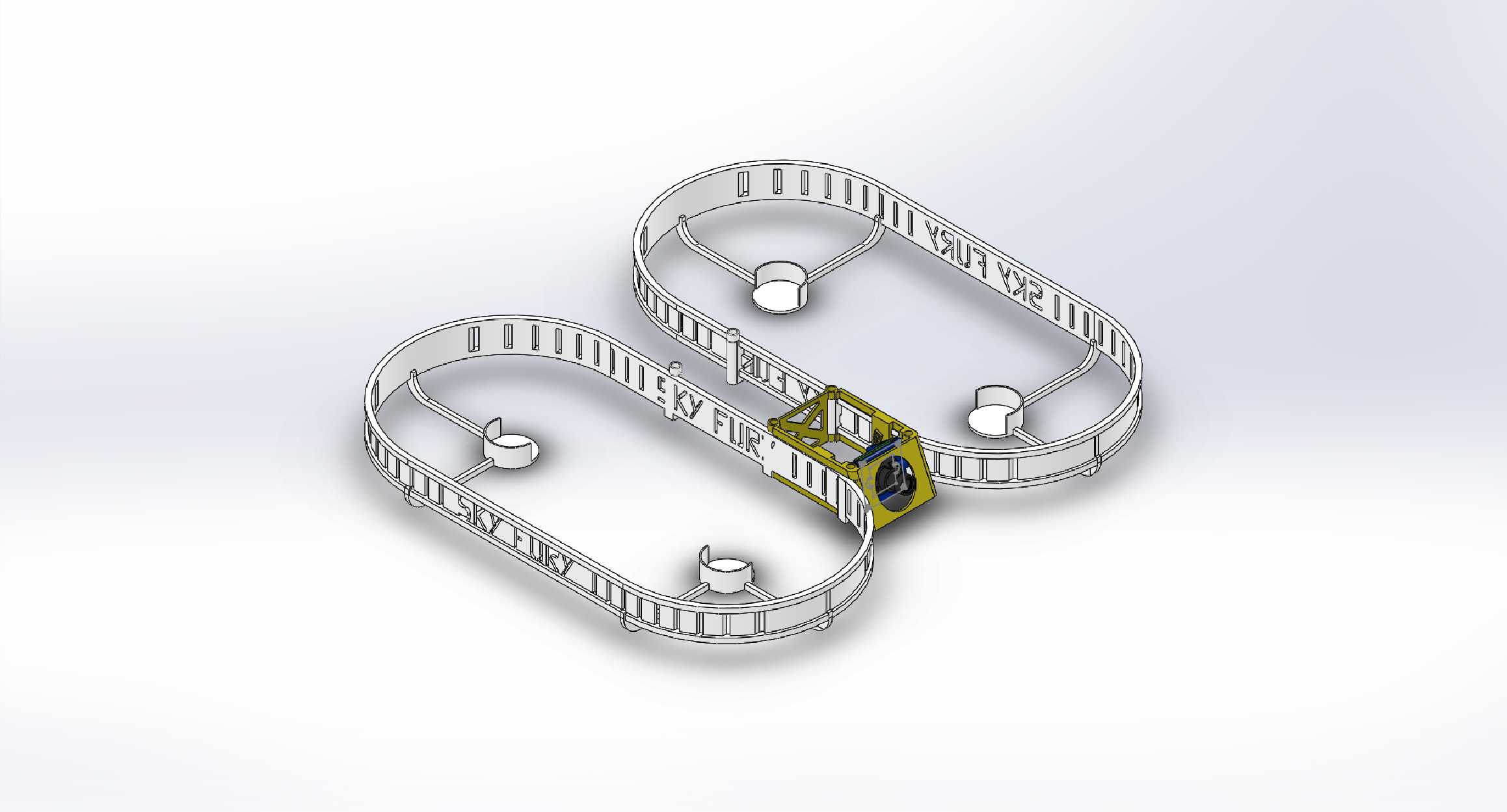

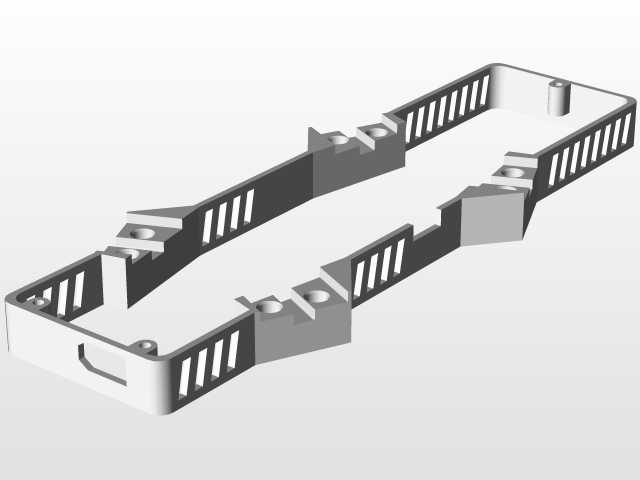

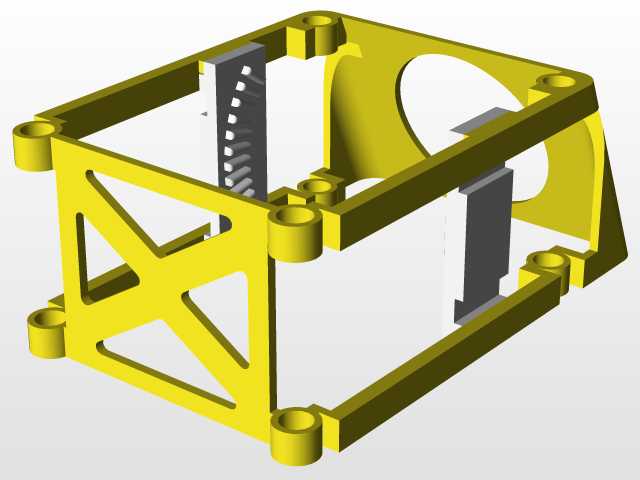

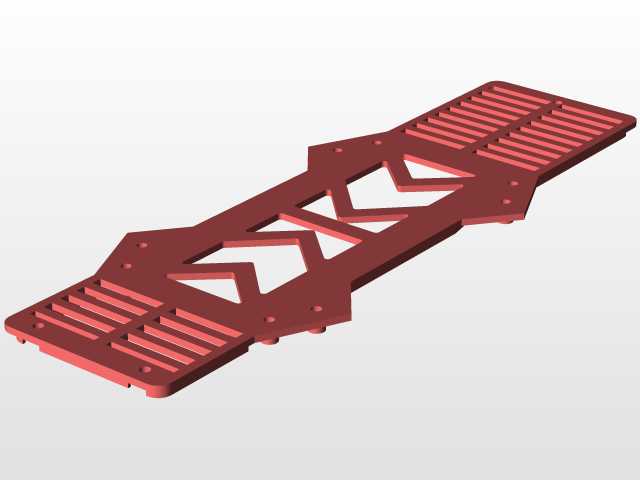

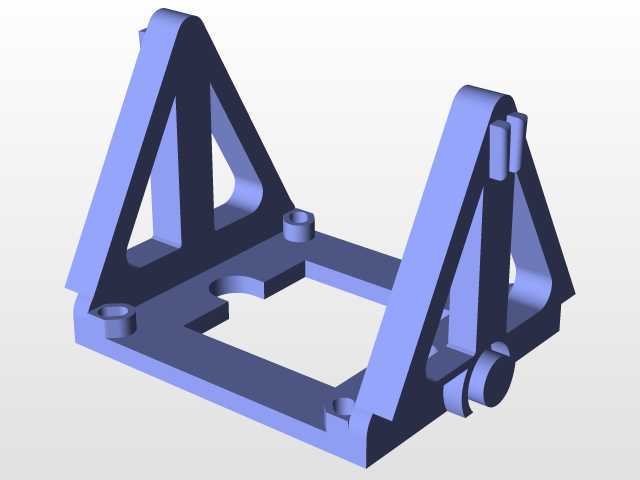

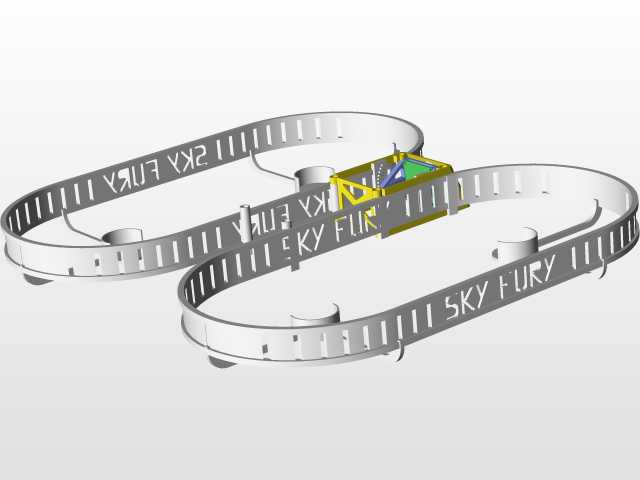

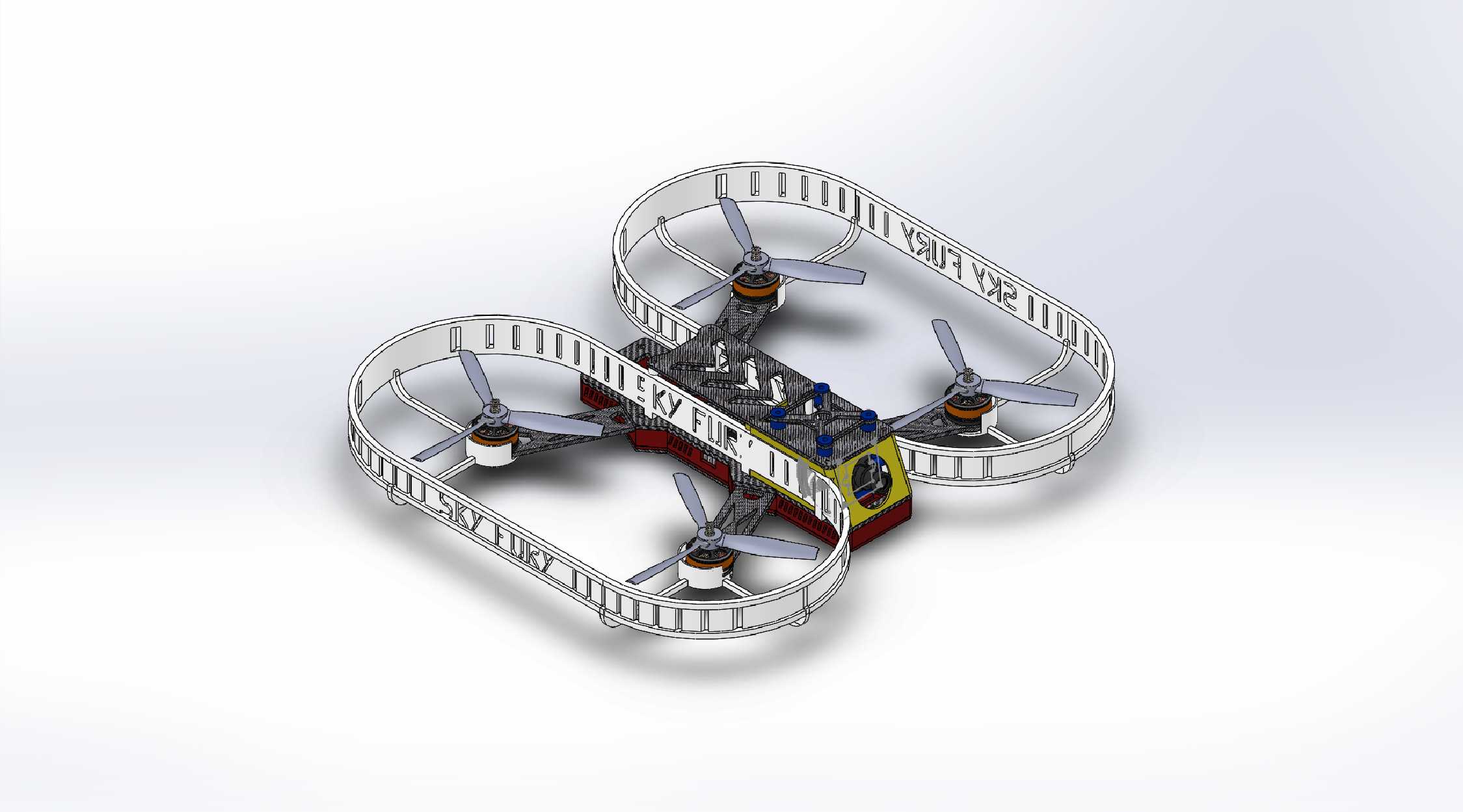

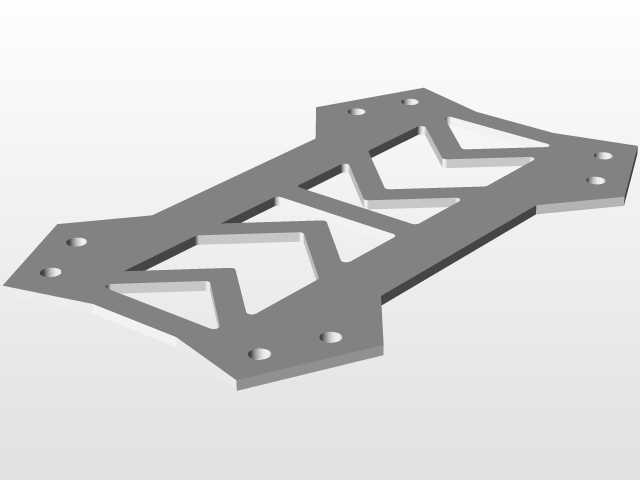

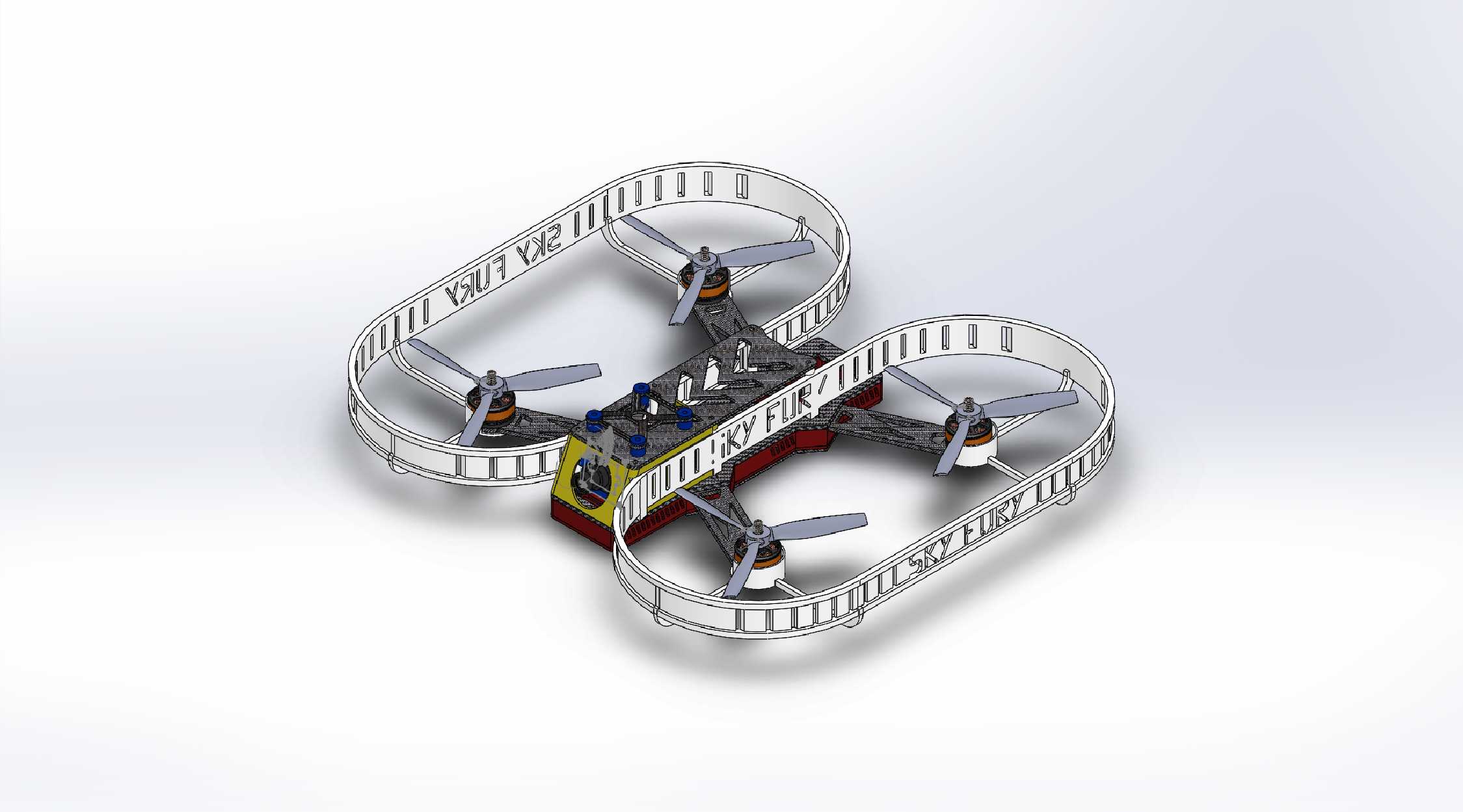

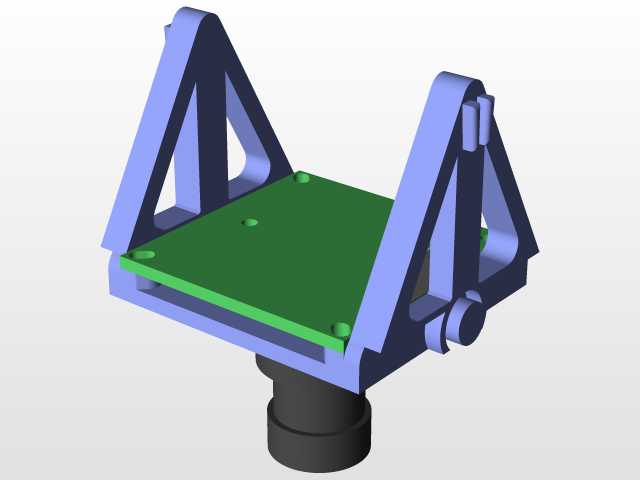

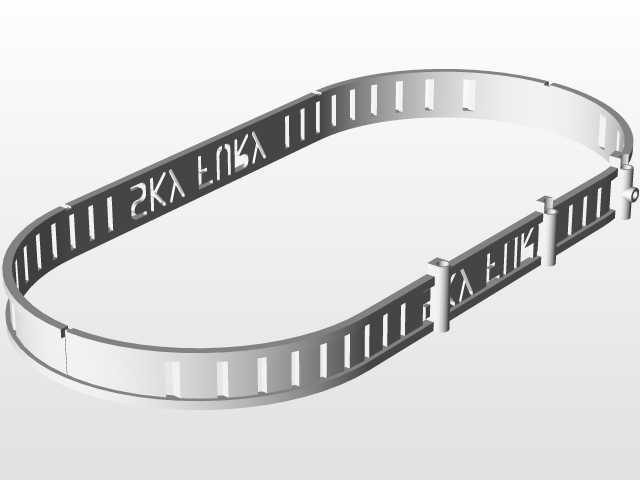

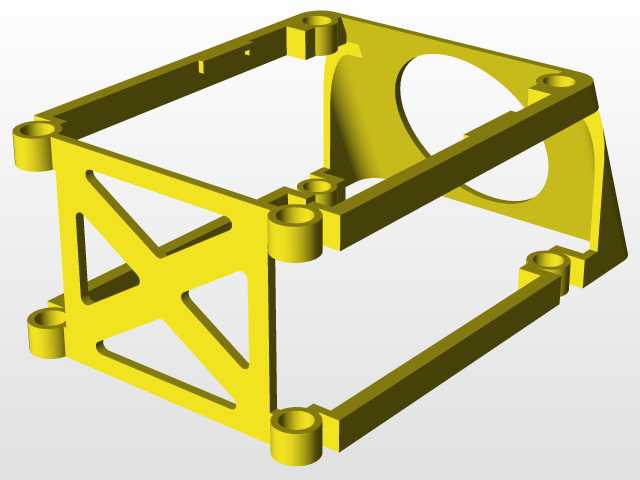

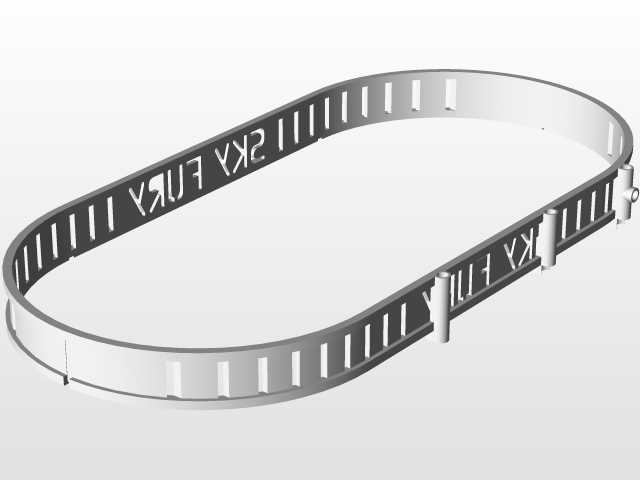

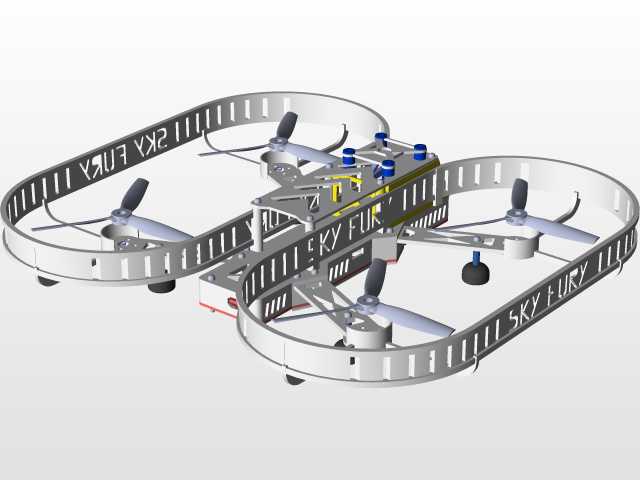

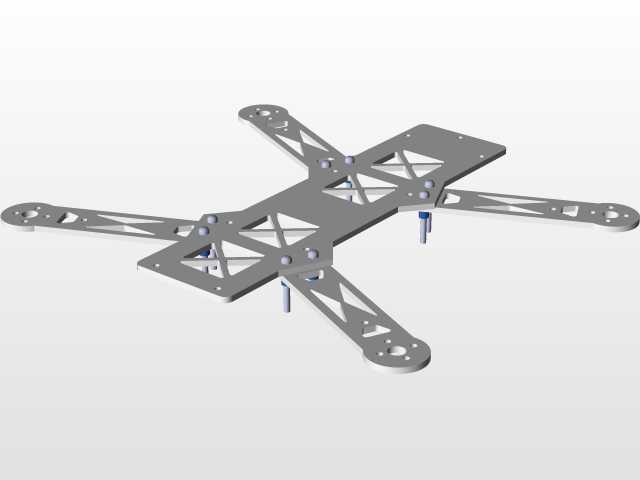

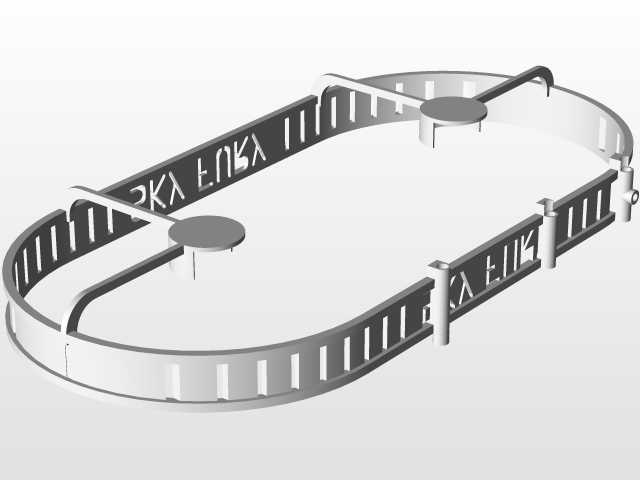

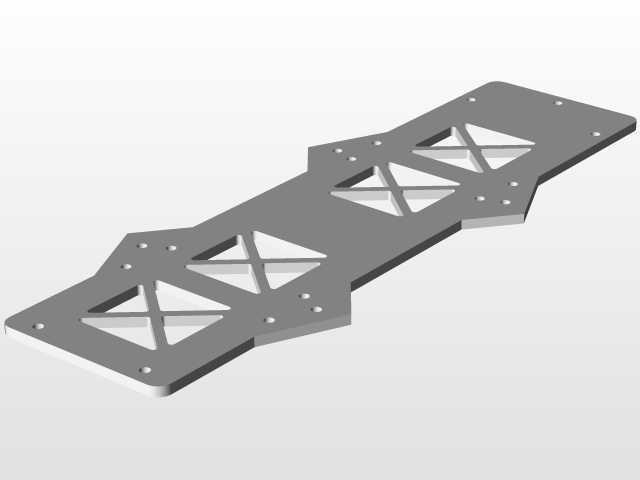

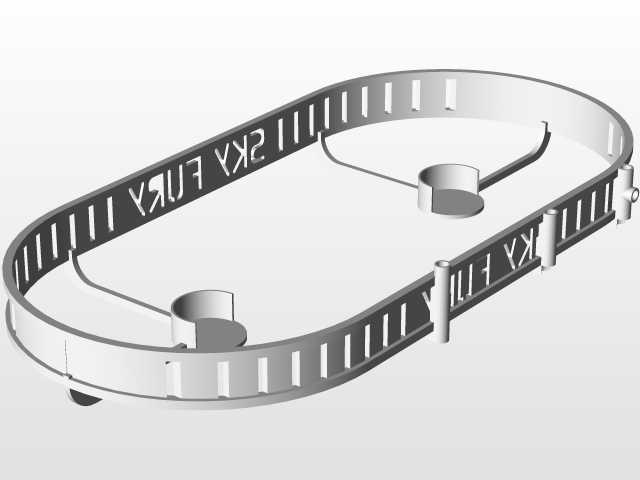

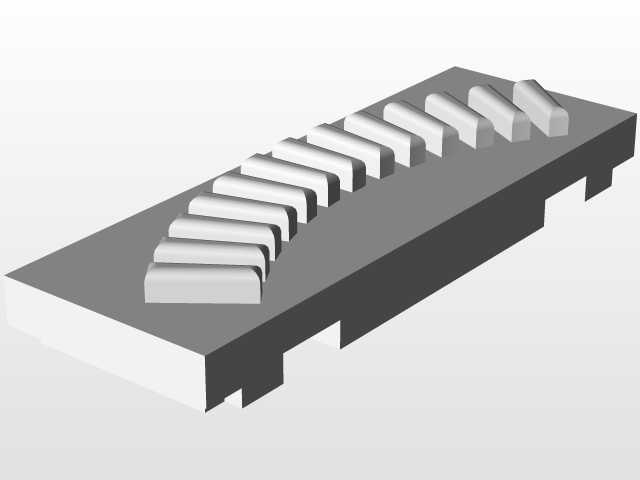

这款四旋翼飞行器的机架设计基于QAV280的成熟布局做了针对性优化，核心改动是在四组旋翼的外围加装了一体式环形防护圈结构，从实际使用场景来看，这类结构首先解决了室内飞行、近距作业场景下旋翼碰撞障碍物的风险，不管是在狭小室内空间做巡检作业，还是新手练习飞行操作，都能避免旋翼剐蹭墙面、设备或者操作人员，大幅降低飞行过程中的碰撞损坏概率与安全隐患。从功能特性上看，环形防护圈并非独立加装的外置配件，而是和机架主体做了一体化的结构融合，防护圈本身采用轻量化的镂空格栅设计，在保证结构强度的前提下尽可能降低额外重量，不会过多增加飞行器的起飞负载，同时防护圈的弧度经过反复校核，完全覆盖旋翼的旋转外径，不会出现旋翼突出防护边界的情况，哪怕飞行器发生侧翻、碰撞，首先接触受力的是防护圈结构，能有效分散冲击力，保护旋翼、电机以及核心飞控部件不受直接撞击。设计思路上，机架主体采用分层式布局，下层预留了飞控板、电调、电池的安装空间，上层预留了摄像头、图传模块的安装位，各个安装孔位都做了通用化设计，能够适配市面上主流的22系列无刷电机、5寸螺旋桨以及标准规格的飞控硬件，不需要额外做打孔改装就能完成组装。从安装边界与尺寸来看，整机对角电机轴距为280mm，加装防护圈之后的最大外轮廓尺寸控制在330mm以内，能够适配常规的便携收纳包，方便外出作业携带，机架的机臂部分采用和防护圈一体的成型结构，相比传统分离式机臂加外置防撞圈的设计，减少了连接紧固件的数量，既降低了装配复杂度，也减少了飞行过程中的连接松动风险。实际作业场景中，这类带防护结构的小型四旋翼平台，既可以用于室内狭小空间的管线巡检、仓储盘点作业，也可以作为入门级的飞行训练平台，防护圈的存在还能在低空飞行时避免旋翼卷入地面杂物，提升复杂环境下的飞行适应性。结构设计上还考虑了重心配平问题，电池安装位设置在机架中心位置的下层，能够让整机重心落在旋翼升力的中心平面，减少飞行过程中的姿态调整负载，提升飞行稳定性，电调的安装位设置在机臂与防护圈的连接位置，能够借助飞行过程中的旋翼下洗气流完成散热，避免长时间飞行出现电调过热的问题。
