三基准同轴探针机械构件三维设计

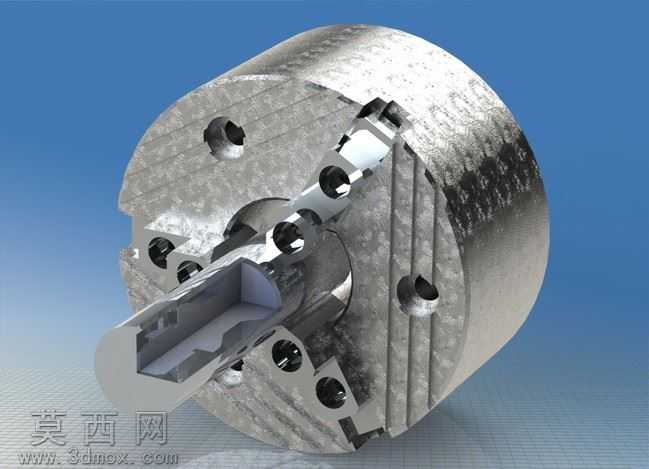

本作品为精密定位类机械构件的三维建模设计成果，建模阶段依托参数化设计逻辑搭建整体框架，首先以同轴基准为核心定位参考，绘制主体基座的回转截面轮廓，通过旋转凸台命令生成圆柱状基座基体，保证基座外圆与中心轴线的同轴度公差符合精密构件的设计要求。针对基座端面的多组安装槽结构，采用拉伸切除命令完成槽体的精准切削，槽体的分布角度、深度尺寸均围绕中心基准做对称排布，确保后续装配时各组件的受力均匀。中部伸出的探针轴结构，单独绘制轴段的阶梯轮廓，通过拉伸生成轴体后，与基座主体做同轴配合约束，轴体上的扁位结构采用拉伸切除工艺制作，用于装配时的周向定位，避免探针工作时发生转动偏移。基座端面上分布的多组通孔结构，通过异型孔向导命令完成参数化设置，孔位的位置尺寸均以中心基准为参考做坐标标注，保证孔位与安装槽的位置度误差控制在合理范围内。渲染阶段采用金属材质赋予整体构件，基座外圆面设置抛光金属质感，调整反射参数模拟金属机加工后的光亮表面效果，槽体与孔位的内壁设置哑光金属质感，区分不同加工面的视觉差异，背景采用高饱和度纯色衬托构件轮廓，通过打光设置突出构件的金属光泽与结构层次，让各部分的结构细节清晰呈现。材质设置上区分了不同结构的材质属性，基座部分采用合金结构钢材质参数，探针轴部分采用硬质合金材质参数，通过材质的细微色差区分不同功能的构件部分，同时还原真实机械零件的材质质感。设计思路围绕三基准同轴的核心要求展开，所有结构特征均以中心轴线为第一基准、以基座端面为第二基准、以对称分布的槽体中线为第三基准，保证整个构件的形位公差满足精密定位场景的使用需求，各部分结构的衔接处做了微小的倒角处理，既还原真实机加工的工艺特征，也避免应力集中问题，整体结构紧凑，定位精度高，可用于精密检测、定位装夹类场景的机构设计参考，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整各部分尺寸参数，适配不同的安装使用场景。
