机加工工装夹具装配结构三维设计

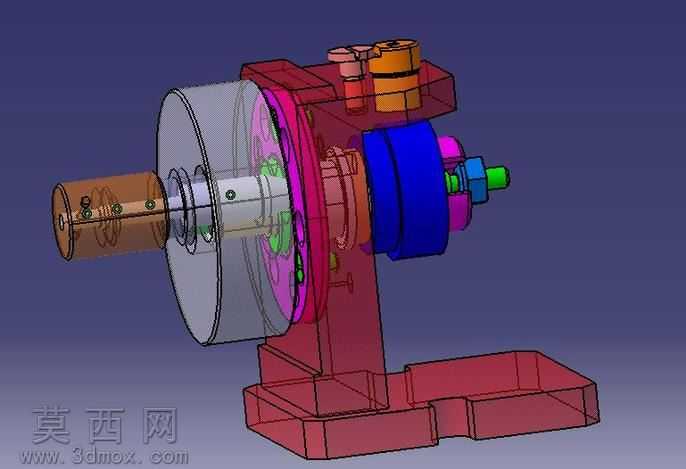

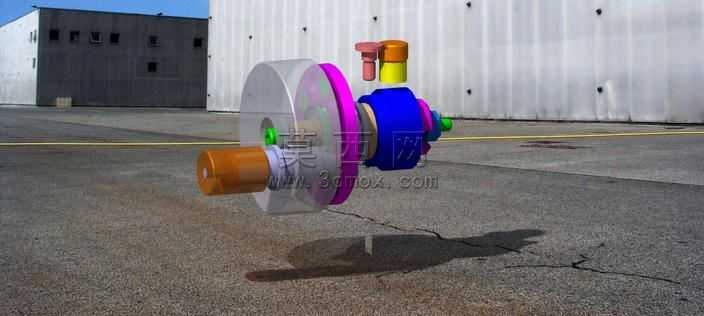

本作品为机加工场景使用的工装夹具装配结构，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械加工工装的设计规范，从定位基准、夹紧行程到各部件的装配间隙都经过严谨的尺寸校核。建模阶段首先完成核心定位轴的基础特征搭建，通过回转特征生成轴类主体结构，预留出与待加工工件配合的定位轴径，轴端设计有轴向限位结构，保证工件装夹时的轴向定位精度；随后依次构建夹紧组件，包含周向布置的可调夹紧压块、顶部的锁紧调节旋钮、侧向的辅助定位销，各部件之间通过同轴、重合等装配约束完成整体装配，可直观演示夹具的装夹动作逻辑。材质渲染阶段针对不同部件赋予差异化材质表现：主体定位基座采用半透明工程塑料材质，清晰展示内部的轴孔配合结构；夹紧压块采用高饱和度的彩色工程塑料材质，区分不同功能的夹紧单元；金属锁紧部件赋予金属镀铬材质，还原金属零件的表面光泽与反光特性；橡胶缓冲垫部分赋予哑光橡胶材质，体现接触部位的缓冲防护属性。渲染场景采用室外工业场地作为背景，通过环境光与定向光源组合，模拟自然日光下的光影效果，投射出清晰的结构阴影，让各部件的空间位置关系、装配层次更加直观。设计思路围绕机加工过程中的工件快速装夹需求展开，兼顾定位精度与操作便捷性：周向多组夹紧单元可适配不同直径的待加工工件，顶部旋钮可实现快速锁紧与松脱，侧向定位销可防止加工过程中工件发生周向转动，整体结构紧凑无冗余设计，各运动部件预留合理的活动间隙，既保证装夹刚性，又避免操作过程中出现部件干涉。模型完成后经过干涉检查验证，所有装配部件在动作行程内无碰撞干涉，各配合面的尺寸公差符合机械加工工装的常规设计要求，可作为机加工工装设计的参考案例，也可用于相关机械课程的装配结构教学演示，帮助学习者理解工装夹具的定位原理、夹紧逻辑与装配关系。
