汽车发动机飞轮齿圈总成结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:227038

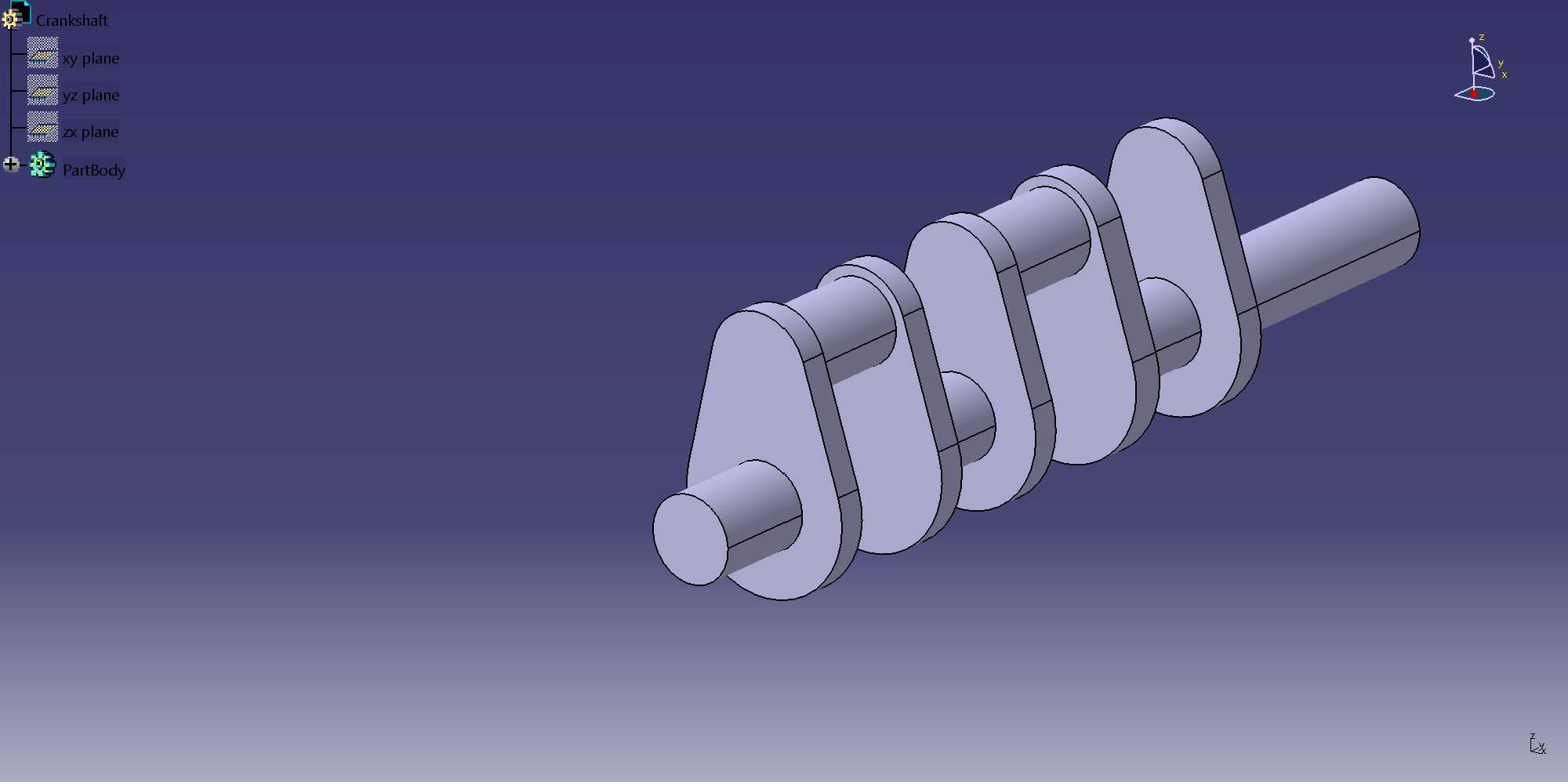

  • 汽车发动机飞轮齿圈总成结构设计
  • 汽车发动机飞轮齿圈总成结构设计

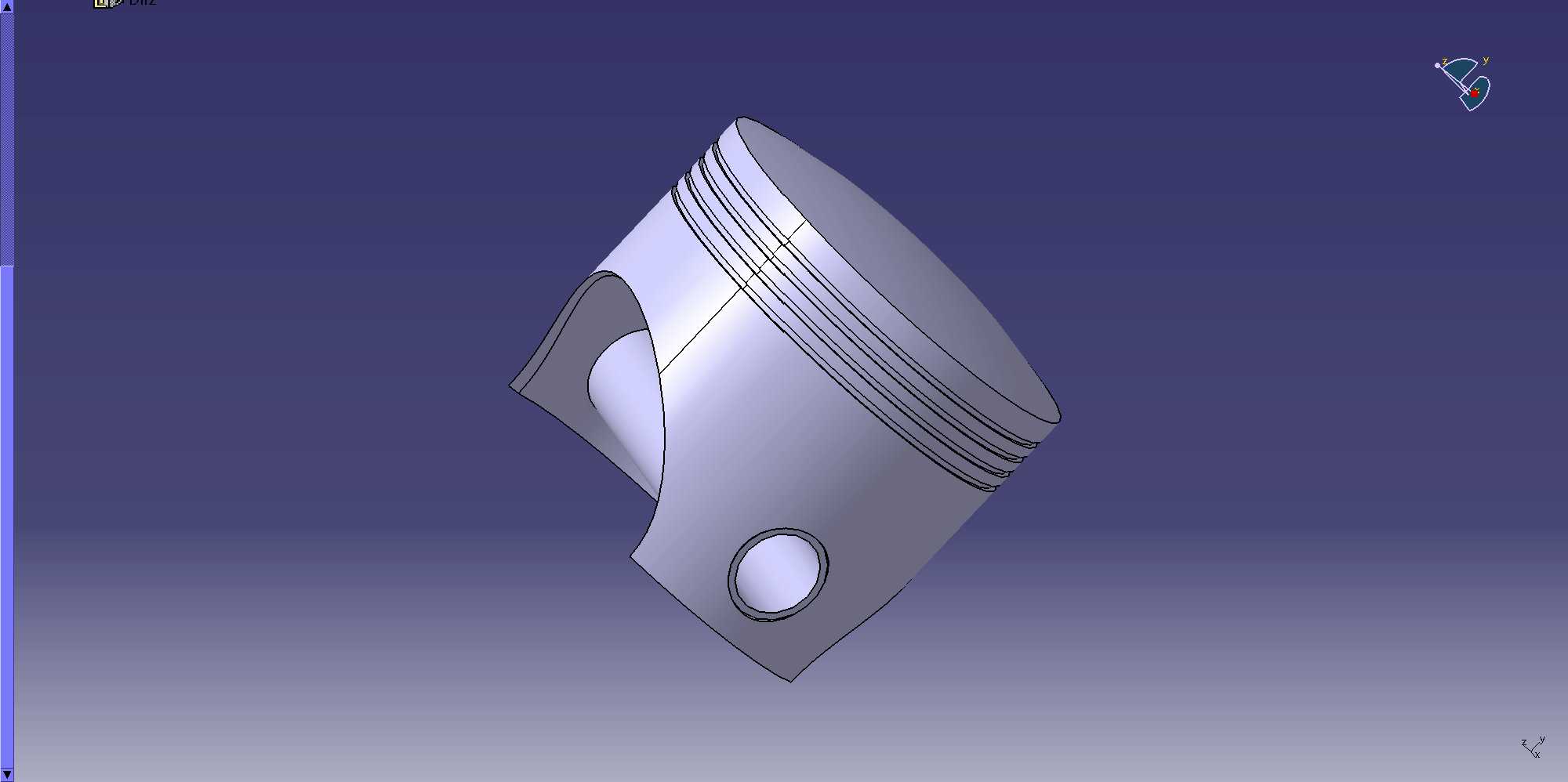

  • 汽车发动机飞轮齿圈总成结构设计
  • 汽车发动机飞轮齿圈总成结构设计

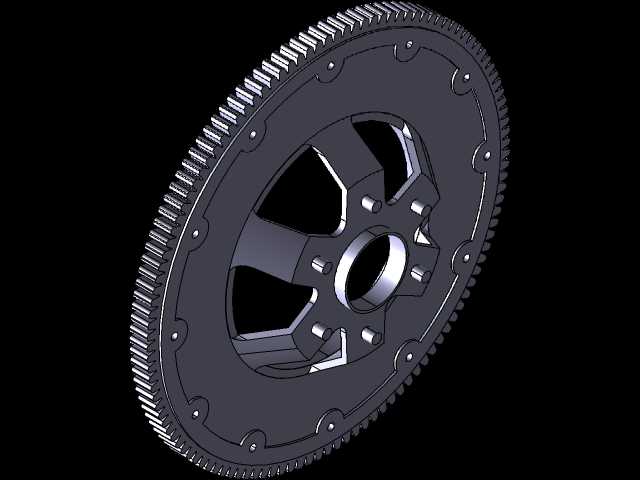

这款飞轮齿圈总成是内燃机动力传递系统里的核心惯量部件,日常装车场景覆盖乘用车、轻型商用车的燃油动力单元,安装位置卡在发动机曲轴输出端与离合器总成之间,既要承担曲轴动力输出的衔接作用,也要为起动机提供啮合驱动的受力结构。从实际工况来看,发动机做功行程的瞬时扭矩波动会直接作用在飞轮盘面上,大直径的盘体结构本身储存的转动惯量,能够抵消活塞连杆组往复运动带来的转速脉动,让曲轴在四个工作行程的切换过程中保持运转平顺性,避免怠速工况下出现整车抖动的问题。外圈过盈装配的齿圈是专门匹配起动机驱动齿轮的结构,齿形采用渐开线齿廓设计,啮合间隙控制在合理区间,冷启动时起动机齿轮伸出与齿圈啮合,带动曲轴完成初始转动达到点火转速,齿部经过表面淬火处理,能够承受启动瞬间的冲击载荷,避免打齿失效。盘体上的辐条式镂空结构是经过多轮减重优化的结果,在保证整体结构刚度、满足动平衡要求的前提下,尽可能降低旋转件的自身重量,减少曲轴的惯量负载,中心的轴孔与曲轴输出轴采用高精度间隙配合,端面的定位销孔与曲轴法兰的定位销一一对应,保证装配后的同轴度误差控制在允许范围内,避免高速旋转时出现偏摆振动。盘面上均匀分布的螺栓孔用于固定离合器压盘,孔位的位置度公差经过严格校核,保证离合器总成装配后与曲轴的同轴度,避免离合器接合过程中出现偏磨、抖动的问题。齿圈与飞轮本体采用热装工艺过盈配合,装配时将齿圈加热到指定温度后套装在飞轮外缘,冷却后形成足够的抱紧力,能够承受启动过程中的周向冲击力,不会出现齿圈松动移位的故障。设计过程中需要重点校核飞轮的临界转速,确保最高工作转速远低于临界转速,避免共振风险,同时整体结构要满足动平衡精度要求,在去重区域预留足够的去重量,方便生产过程中完成动平衡校正。这类飞轮结构除了常规的燃油车应用场景,在部分混合动力机型的动力耦合单元中也有类似的结构应用,用来稳定动力输出轴的转速波动,降低传动系统的冲击载荷。
