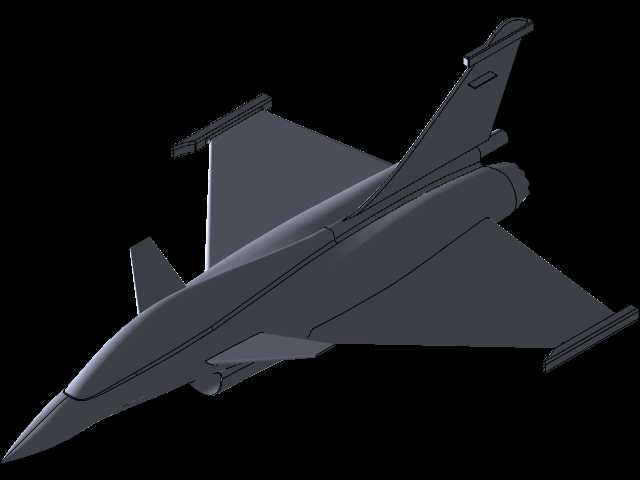

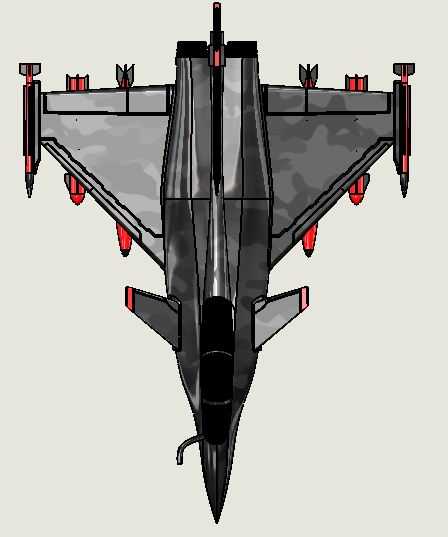

阵风战机喷嘴结构三维建模作品

本次建模围绕阵风战斗机尾部喷嘴组件展开，建模过程中首先梳理了战机尾部动力段的整体布局边界，喷嘴作为动力系统的终端排气部件，直接关系到发动机排气效率与战机机动飞行时的推力矢量调节能力，在航空装备结构设计中，喷嘴部分需要同时兼顾高温排气耐受、外形气动减阻、可调截面动作空间预留等多重工程需求。建模时先对照战机整体气动外形确定喷嘴的安装基准面，保证喷嘴与机身尾部过渡段的曲面连续顺滑，避免出现气动干扰的突兀折角，同时预留了喷嘴调节机构的运动空间，确保做收敛扩张动作时不会与尾部尾翼、机身蒙皮产生运动干涉。从实际应用场景来看，这类战机喷嘴模型可用于航空专业教学演示，帮助学员理解喷气式战机排气系统的结构组成，也可作为航模设计的结构参考，用于缩比模型的动力段匹配设计，还能为影视动画制作中的战机特写镜头提供精准的结构参考，避免出现不符合实际结构的穿帮问题。设计过程中优先保证了喷嘴与机身整体的比例协调，对照阵风战机的实际尺寸比例确定喷嘴的口径、长度以及与尾喷管连接段的衔接尺寸，建模时将喷嘴的可调叶片、作动连接点都做了结构还原，没有做过度的简化省略，方便后续使用者根据需求拆解子部件做进一步的结构细化。在外形处理上，喷嘴外表面的曲面曲率完全匹配机身尾部的收腰造型，保证整机气动外形的完整性，内部流道部分也按照实际喷气发动机尾喷管的收敛扩张趋势做了曲面构建，可用于基础的流体仿真演示参考。建模时还考虑了不同使用场景的需求，既保留了足够的结构细节满足专业结构分析的基础要求，也没有添加过多冗余的细碎特征导致模型过于臃肿，方便不同领域的使用者根据自身需求做二次修改，比如做航模设计的使用者可以直接提取喷嘴外曲面做蒙皮成型参考，做教学演示的使用者可以拆分内部调节结构做动态演示装配。
