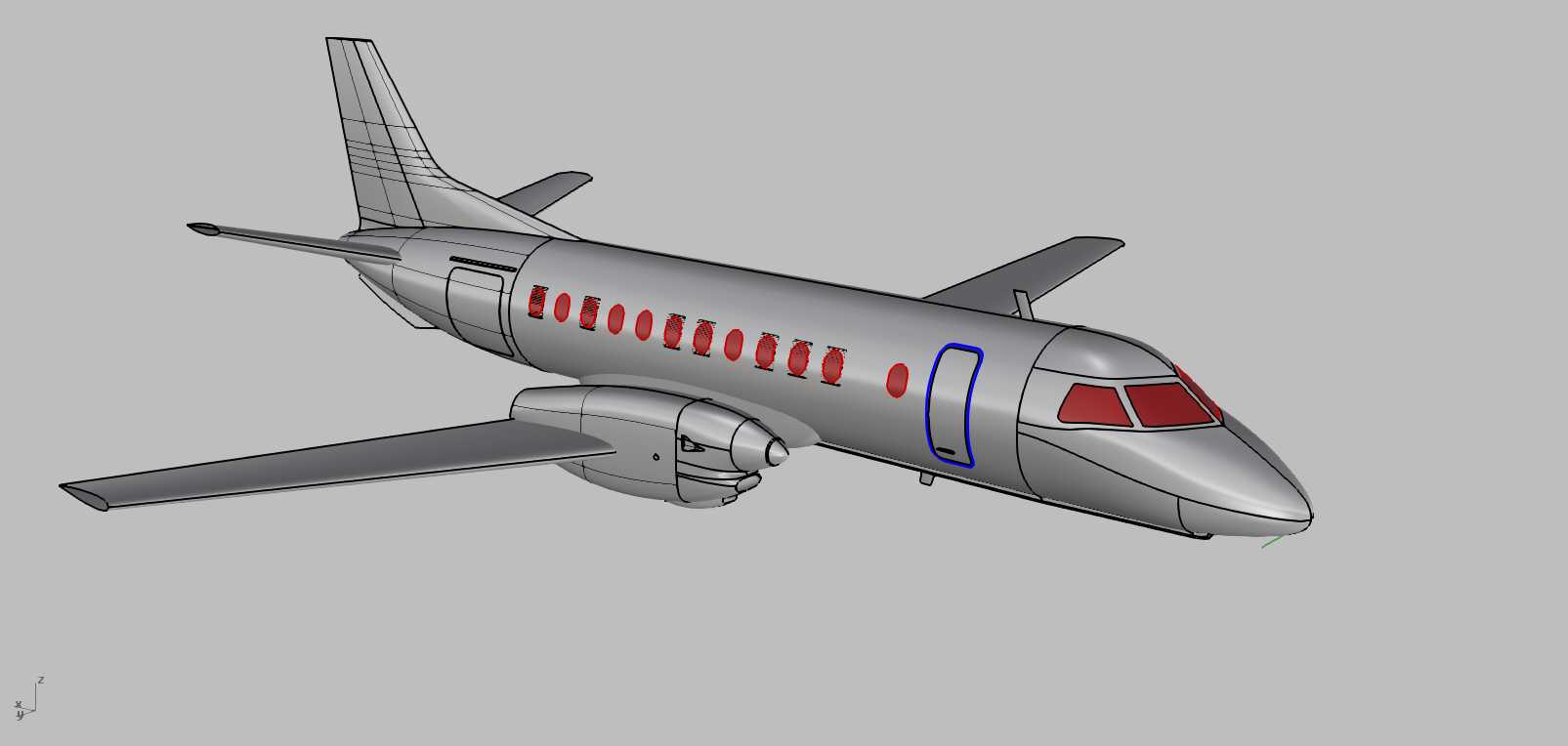

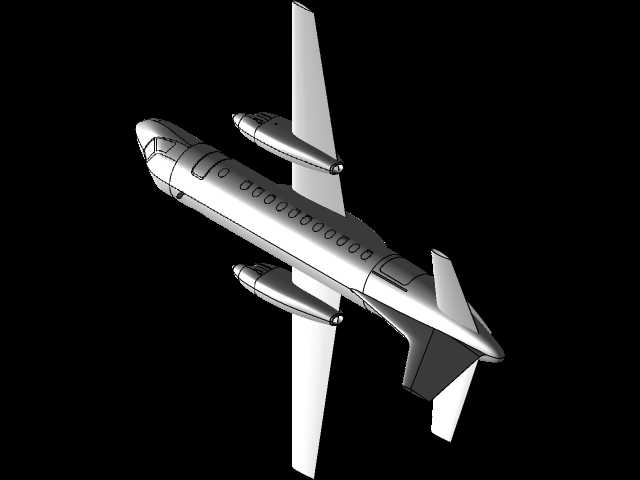

萨博340支线涡桨客机三维结构数模

该模型还原萨博340型双发涡桨支线客机的整体气动外形与主体结构布局，可用于航空类教学演示、飞行器结构认知实训、虚拟仿真场景搭建等场景，也能作为通航领域方案汇报的可视化载体，帮助受众快速理解该机型的整体构型。从实际用途来看，萨博340本身定位为30座级短程支线客运飞机，多用于短途支线航线、小型机场间的通勤运输，部分改装型号也可承担货运、公务出行、特种作业飞行等任务，模型在结构还原上优先匹配了该机型的核心功能特征：机身采用常规半硬壳式流线构型，截面为适配客舱载客需求的近似圆形，沿航向布置多组舷窗结构，机头位置预留驾驶舱风挡的曲面轮廓，机身尾部上翘以适配地面起降时的擦地角要求，避免起降阶段尾部与跑道发生剐蹭。动力段采用翼下吊挂式双发布局，两台涡桨发动机短舱分别安装在平直下单翼的发动机安装位上，短舱外形匹配发动机进气、排气的流线走向，同时预留了螺旋桨安装的接口位置，机翼采用大展弦比平直翼设计，能够适配该机型低速飞行阶段的升力需求，机翼后缘预留了操纵面的结构分界，尾翼采用常规低平尾布局，垂直尾翼与水平尾翼的外形匹配整机的气动配平需求，保证飞行阶段的航向与纵向稳定性。设计思路上优先保证整机外形的气动准确性，所有曲面过渡均参考实机的气动修形逻辑，机身与机翼、尾翼、发动机短舱的衔接位置做了连续曲面处理，避免出现影响气动仿真精度的突兀折角，起落架布局采用前三点式，前起落架布置在机头下方，主起落架对应布置在发动机短舱下方位置，匹配实机的地面支撑与收放边界。整机的外形尺寸比例严格参考实机参数缩放，机身长度、翼展、尾翼高度的比例关系符合工程实际，各部件的安装边界清晰，机翼与机身的对接面、发动机短舱与机翼的连接面、尾翼与机身尾部的对接位置均预留了合理的结构衔接余量，可在此基础上进一步细化内部框梁结构、起落架收放机构、客舱内饰等细节，也可直接导入渲染软件生成不同角度的可视化展示素材，用于航空科普、课程设计答辩、虚拟场景素材制作等场景。
