新概念涵道式垂直起降飞行器结构设计

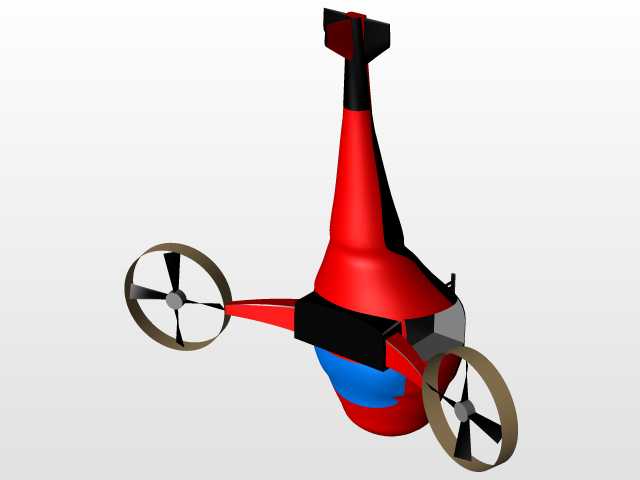

这款垂直起降飞行器的结构设计，核心围绕狭小空间内的起降作业需求展开，区别于传统单旋翼带尾桨的直升机构型，采用左右对称布置的双涵道旋翼作为主升力源，涵道结构本身既可以为旋翼桨叶提供物理防护，避免低空作业时桨叶剐蹭障碍物，也能通过涵道唇口的气流聚拢效应提升旋翼悬停效率，降低同等起飞重量下的功率消耗。机身主体采用流线型纺锤式构型，上部收窄衔接尾梁结构，尾梁末端设置小型尾桨与安定面，用于平衡旋翼反扭矩同时提供航向操纵力矩，机身下部预留了任务载荷安装空间，可根据作业场景搭载不同功能模块，满足低空侦察、短途投送、复杂地形巡检等不同场景的使用需求。设计过程中重点考量了重心配平边界，将动力单元、航电模块的安装位置集中在机身重心附近的舱段内，避免旋翼升力轴线与重心偏移量过大带来的操纵负担，左右涵道旋翼通过短翼结构与机身主体刚性连接，短翼内部预留了传动走线与操纵线系的布置空间，同时短翼的翼型截面在飞行器前飞过程中可提供部分升力，降低旋翼的载荷占比，提升前飞状态下的续航表现。整体外形尺寸控制在紧凑范围内，涵道外径与机身长度的比例经过多轮迭代调整，既保证旋翼盘载荷处于合理区间，也避免整体尺寸过大带来的起降场地限制，涵道外侧与机身突出部件的间距预留了足够的维护操作空间，日常地面检查时无需拆解外围结构即可完成旋翼桨叶、传动接头的状态检查。操纵面的布置兼顾了垂直起降与前飞状态的控制需求，旋翼的总距、周期变距操纵与尾桨的变距操纵通过机械连杆与舵机连接，舵机安装座设计了加强筋结构，可承受高频操纵带来的交变载荷，机身蒙皮采用分块式设计，不同区域的蒙皮厚度根据受力情况做差异化设置，受力集中的短翼连接区、尾梁衔接区做了局部加厚处理，非受力的整流蒙皮则适当降低厚度以控制整机重量。尾梁的长度经过配平计算确定，既保证尾桨的力臂长度足够提供航向操纵力矩，也避免尾梁过长带来的结构重量冗余，尾端的水平与垂直安定面在飞行器前飞时可提供航向与纵向的稳定力矩，降低飞控系统的操纵修正频率。起落部分采用轻量化的滑橇式结构，安装在机身下部两侧，滑橇的弧度与离地高度经过校核，可在不平整的野外场地稳定停放，同时滑橇结构本身可吸收着陆时的冲击载荷，无需额外设置复杂的缓冲机构，进一步降低整机结构复杂度。
