仿生折叠式鸟形变形机翼结构设计

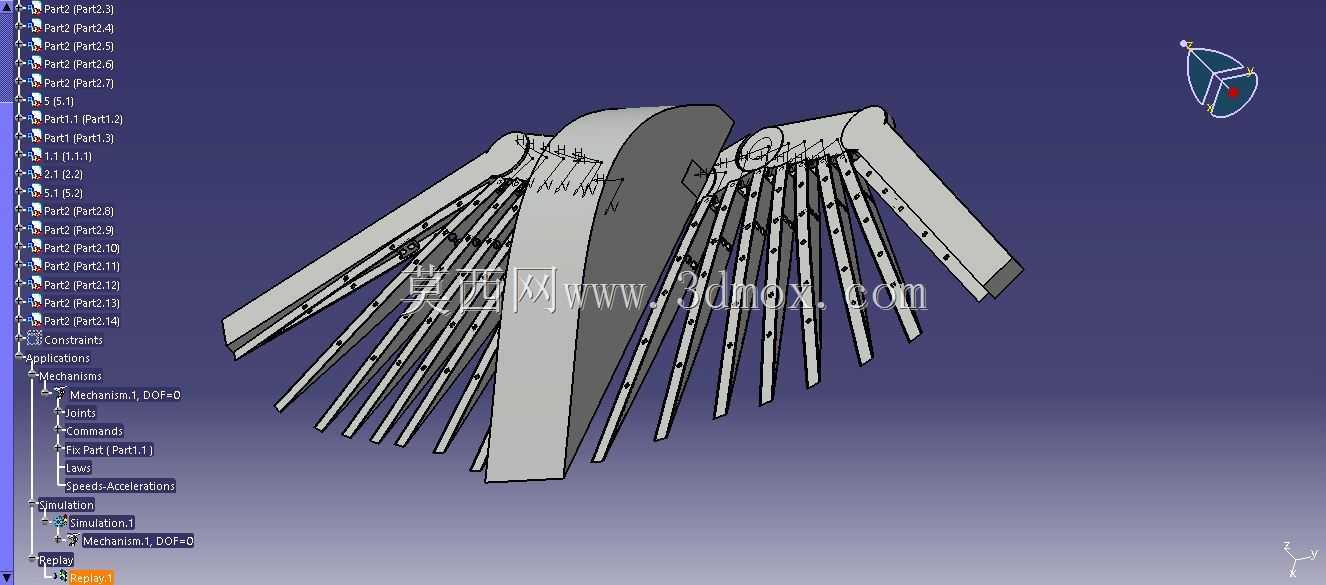

这款仿生变形翼结构的设计初衷，是为小型低空无人飞行器、仿生扑翼实验平台提供可实现翼面形态动态调整的机械解决方案，区别于传统固定翼不可变构型的局限，该结构可在飞行过程中根据气流条件、飞行姿态需求调整翼面展开幅度与骨架排布角度，适配低速巡航、快速机动、减速降落等不同工况下的气动需求。从结构组成来看，整套翼面采用对称式双段铰接骨架设计，主承力段靠近机身安装位，采用一体化切削成型的刚性基座，预留与机身舵机输出端的标准安装孔位，安装边界可适配多数小型扑翼飞行器的机身侧部接口，基座与外侧活动翼段之间采用多轴铰接结构，每根翼肋都对应独立的铰接转轴，可在驱动连杆的带动下实现同步收拢或展开，收拢状态下整体翼展可压缩至完全展开状态的40%，能够有效缩小飞行器地面停放、穿越狭窄空间时的横向尺寸。设计过程中重点考量了翼面变形过程中的运动干涉问题，每根翼肋的长度、铰接点位置都经过运动仿真校核，确保在0到75度的折叠角度范围内，相邻翼肋之间不会发生结构剐蹭，同时翼肋之间预留了蒙皮安装的让位间隙，可适配柔性蒙皮的铺设需求，蒙皮随翼肋同步形变时不会出现过度拉扯或褶皱堆积的问题。在实际应用场景中，这类变形翼结构不仅可用于小型仿生无人机的研发测试，也可作为高校航空航天类专业开展仿生气动实验、变形机构原理教学的实物验证载体，结构本身的多连杆同步驱动逻辑，也能为其他需要实现有序折叠展开的机械结构提供设计参考。从安装适配性来看，整套结构的驱动输入端采用统一的舵机连接接口，无需额外定制转接件即可与市面常规规格的微型数字舵机匹配，安装时仅需固定主基座的四个连接点位，调整好初始展开角度即可完成装机，日常维护时可单独更换单根翼肋，无需拆解整套翼面结构，降低了实验迭代过程中的零件更换成本。结构的受力路径经过优化，飞行过程中翼面承受的气动载荷会通过每根翼肋传递到主承力基座，再分散传递到机身连接点位，铰接位置采用耐磨衬套设计，可承受长时间反复折叠动作带来的磨损，满足长期实验测试的使用需求。
