拉杆式标准气动直线驱动气缸结构

　　这套拉杆式气缸结构面向常规气动直线往复动作场景，常见于工装夹具的压紧与松开、简易推料机构、挡料限位、门盖启闭以及轻型自动化输送线上的短行程执行端。它依靠压缩空气推动活塞在缸筒内轴向移动，再通过活塞杆把直线力传递到外部负载，结构简单、响应直接，适合对控制精度要求不极端、但要求动作频繁且维护方便的工位。

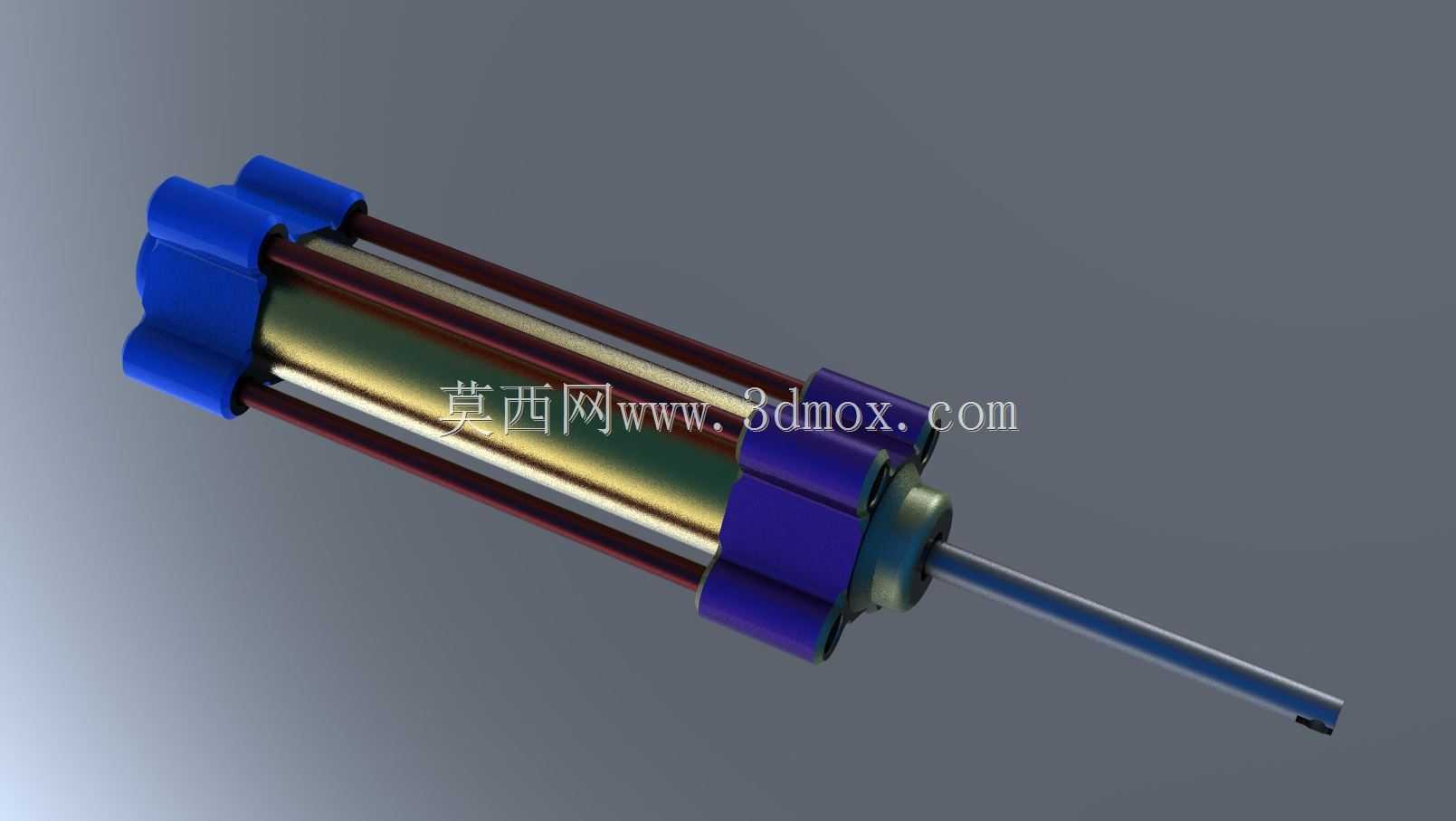

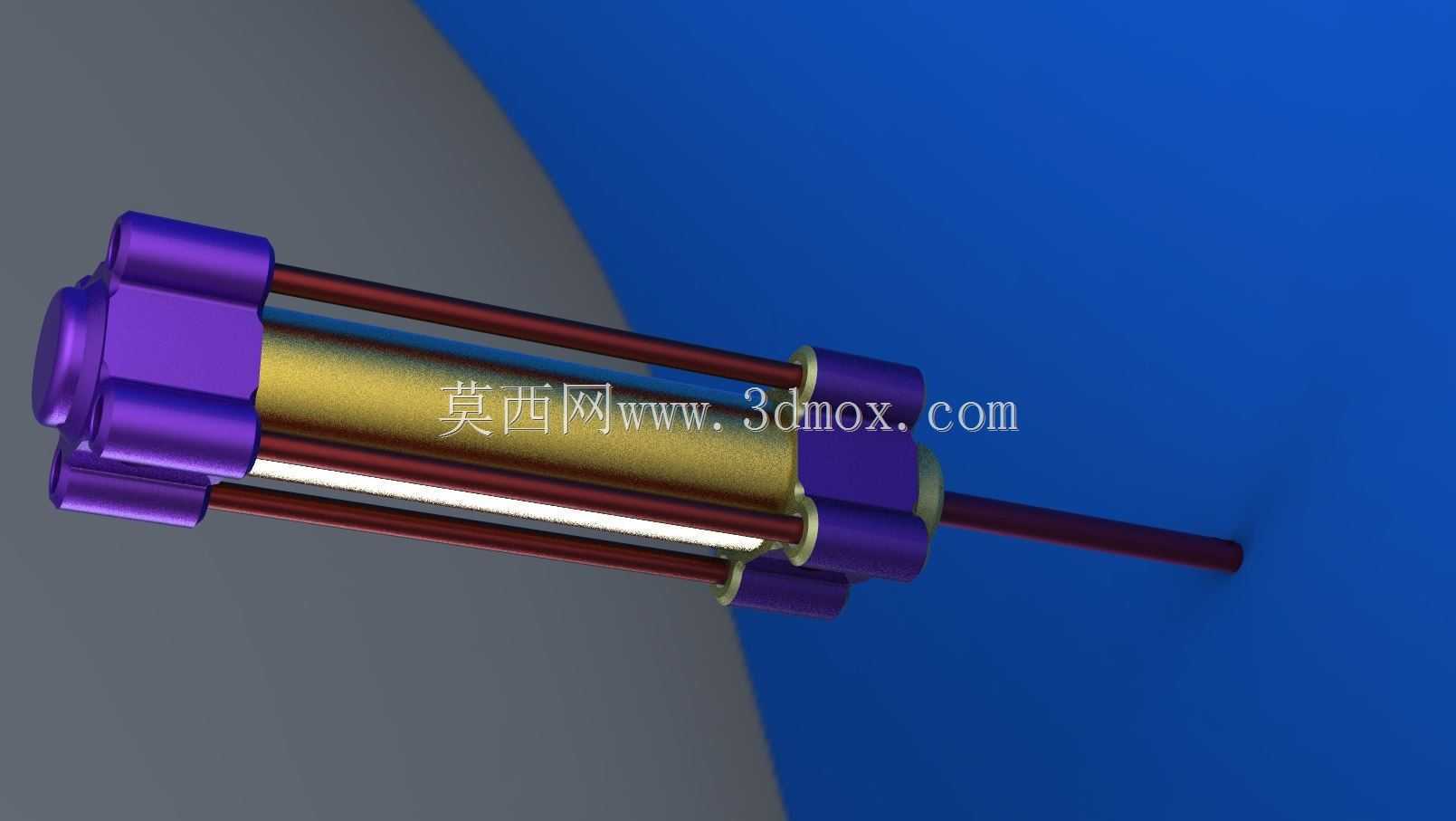

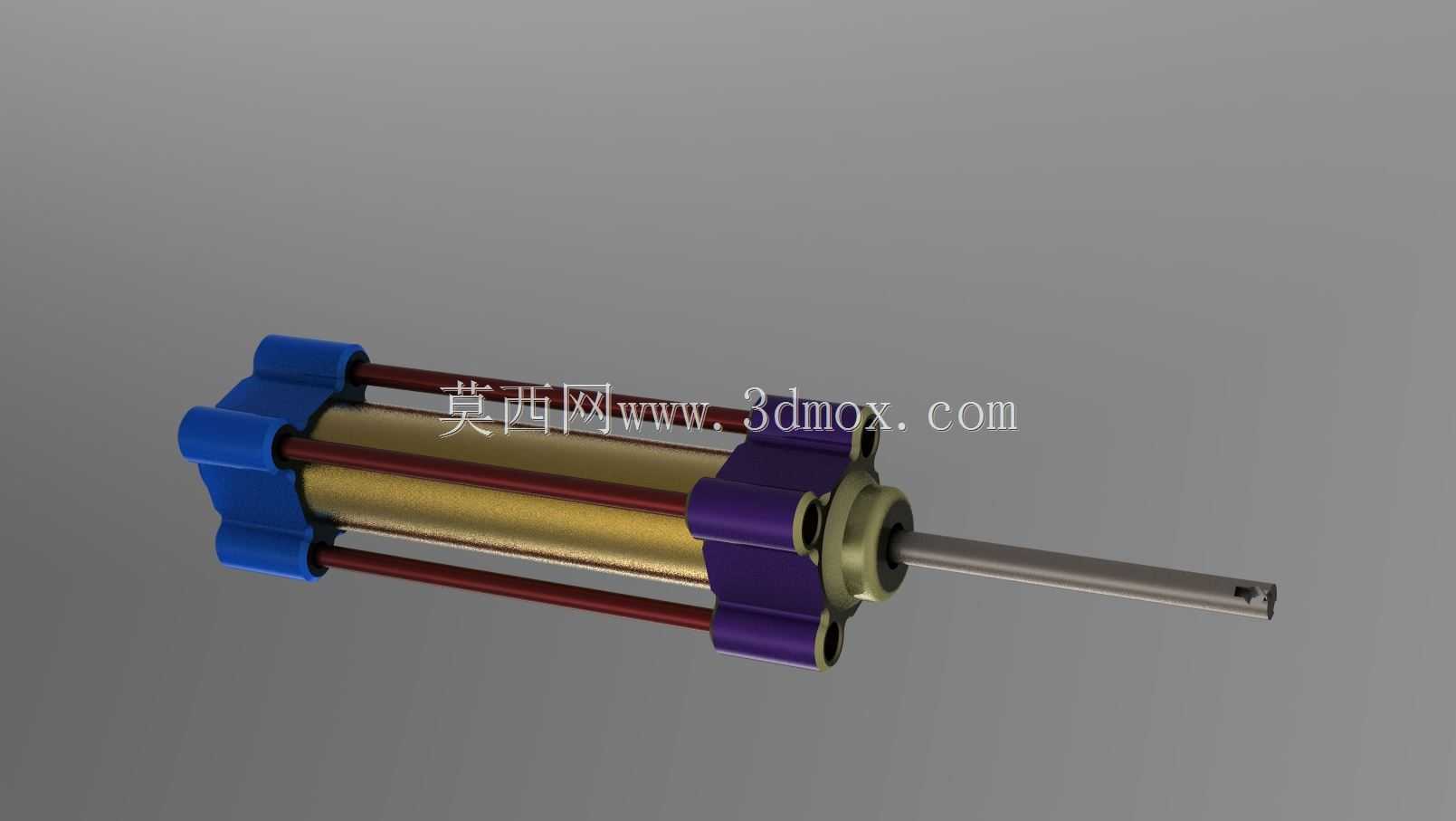

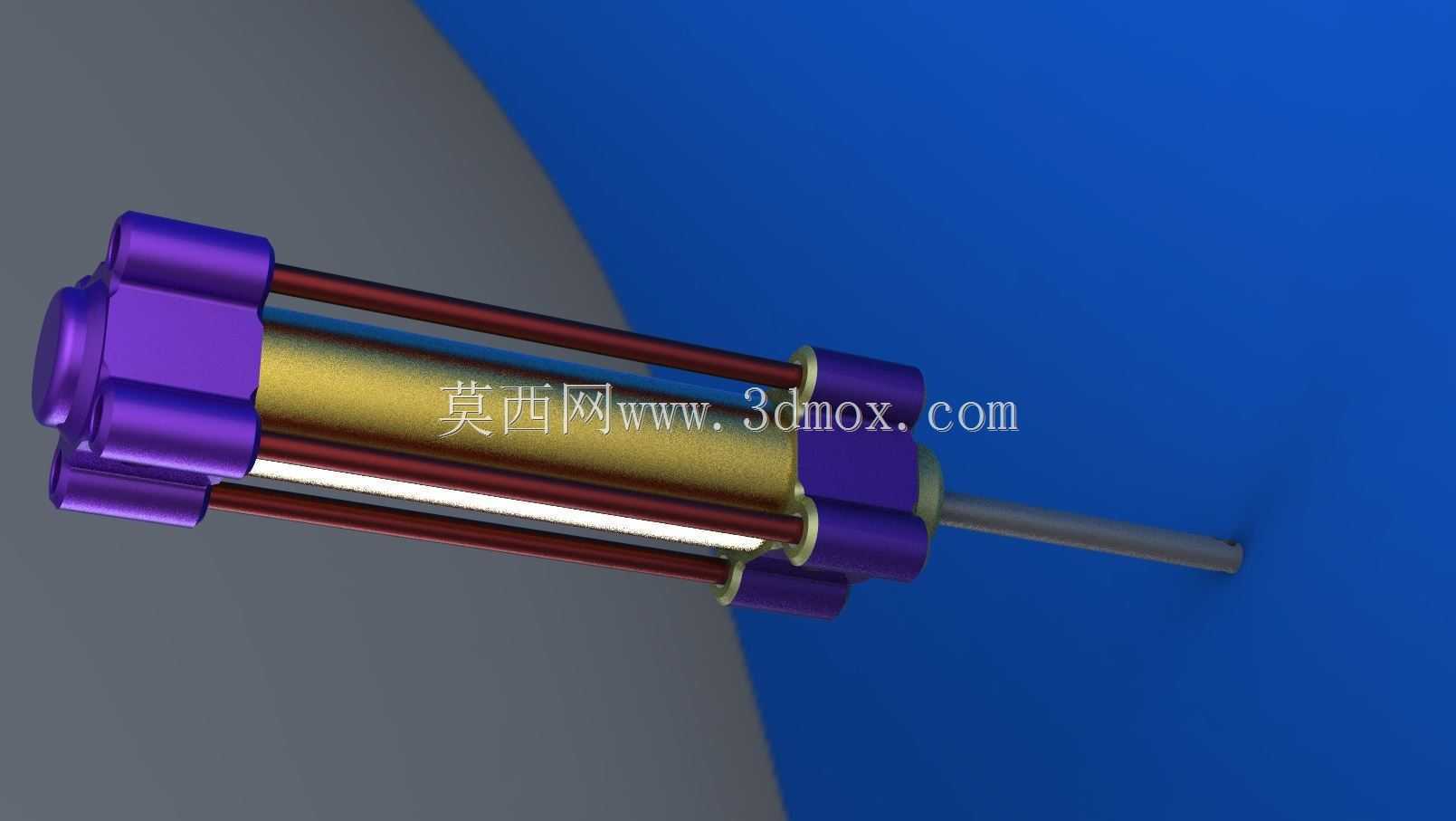

　　从外观上看，模型采用四根贯穿式拉杆将两端端盖与中间缸筒拉紧，形成稳定的承压框架。缸筒部分表现为金属质感的圆筒主体，两端盖承担密封、导向和气口布置功能；活塞杆从前端盖中心伸出，端部保留外螺纹连接特征，便于后续装配浮动接头、鱼眼接头或推板。端盖外侧的蓝色结构可理解为防护与安装造型区域，紫色部分对应前端盖及导向区域，整体比例符合轻型标准气缸的常见布局。

　　建模时需要重点控制几个装配边界：缸筒内径决定活塞有效面积，在给定工作压力下直接换算理论输出力；活塞杆直径影响抗拉强度、导向稳定性以及回程有效作用面积；端盖厚度、拉杆分布圆和螺母压紧位置关系到整机外形包络，也影响缸筒受压后的密封可靠性。若用于设备布局，不能只看活塞杆伸出长度，还要预留缩回状态下的总长度、前端安装空间、侧向气管接头空间以及负载连接后的运动干涉区。

　　前端盖内部通常包含活塞杆导向套和防尘密封，设计上要保证活塞杆轴线与缸筒轴线重合，避免偏心负载造成密封圈偏磨。后端盖则承担进气、缓冲或端盖定位作用；当活塞运动到行程末端时，若没有外部缓冲或减速控制，端盖会承受冲击，因此高速、大负载工况应考虑气缓冲、液压缓冲或外部限位结构。模型虽未标注具体尺寸，但各零件之间的同轴、贴合和穿杆关系已经表达清楚，适合作为气动执行元件外观校核、机构干涉检查和教学演示的基础结构。

　　实际选型时，行程长度要结合工件移动距离确定，并保留少量余量；安装方式可根据空间选择脚座、法兰、耳轴或铰接形式。若活塞杆端部直接刚性连接滑块，应保证负载导向方向与气缸轴线平行；若设备存在摆动角度，则需通过铰接接头补偿角度偏差。拉杆式结构的优势在于拆装直观、密封件更换方便、缸筒受力路径清晰，对于维修频次较高的生产线尤其实用。设计人员在三维布局中可围绕该模型继续添加磁性开关、节流阀、安装支架和检测挡片，从而形成完整的气动驱动单元。
