塞斯纳172轻型飞机机身曲面结构设计

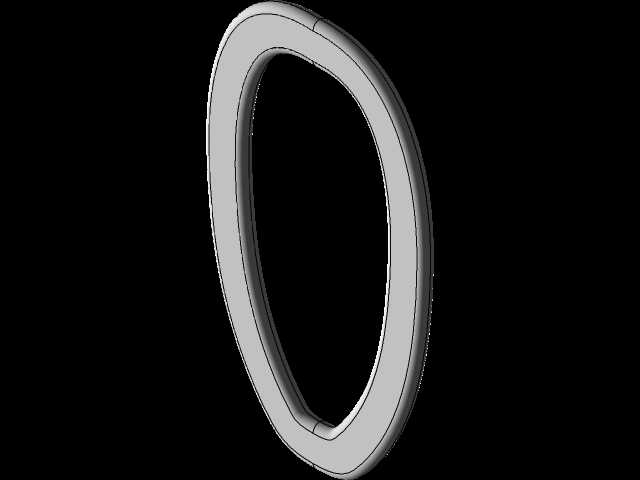

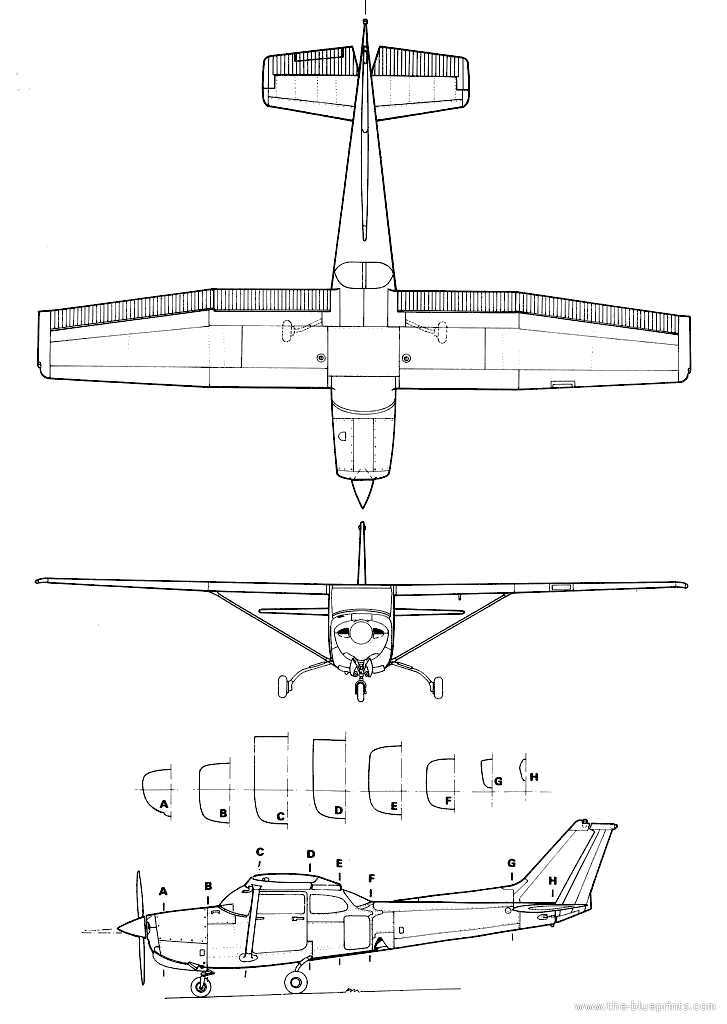

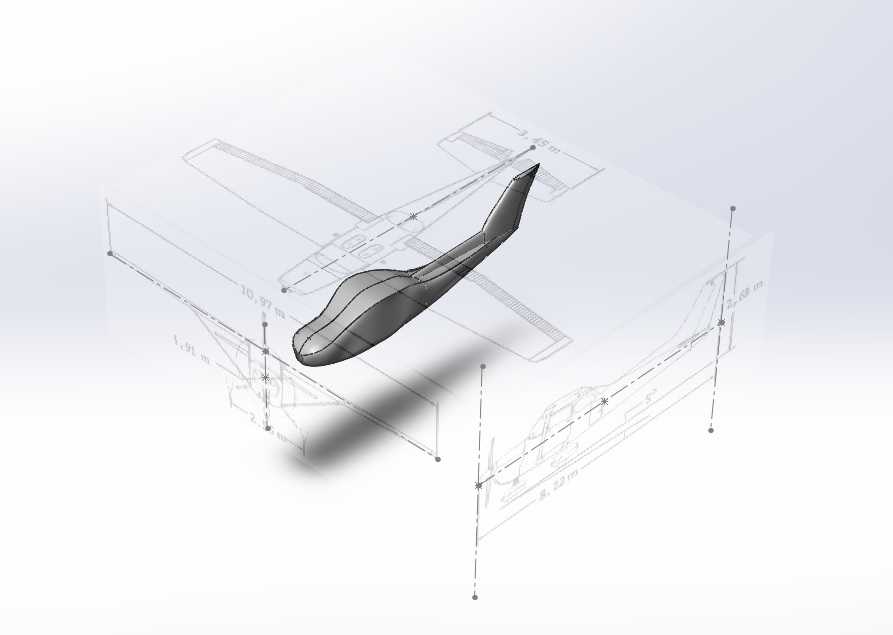

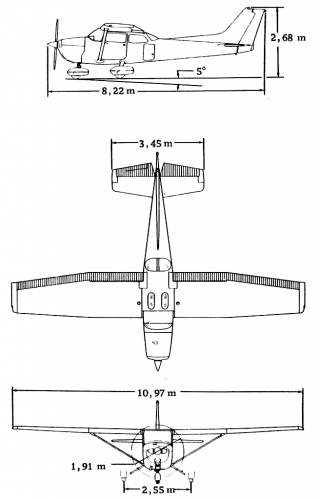

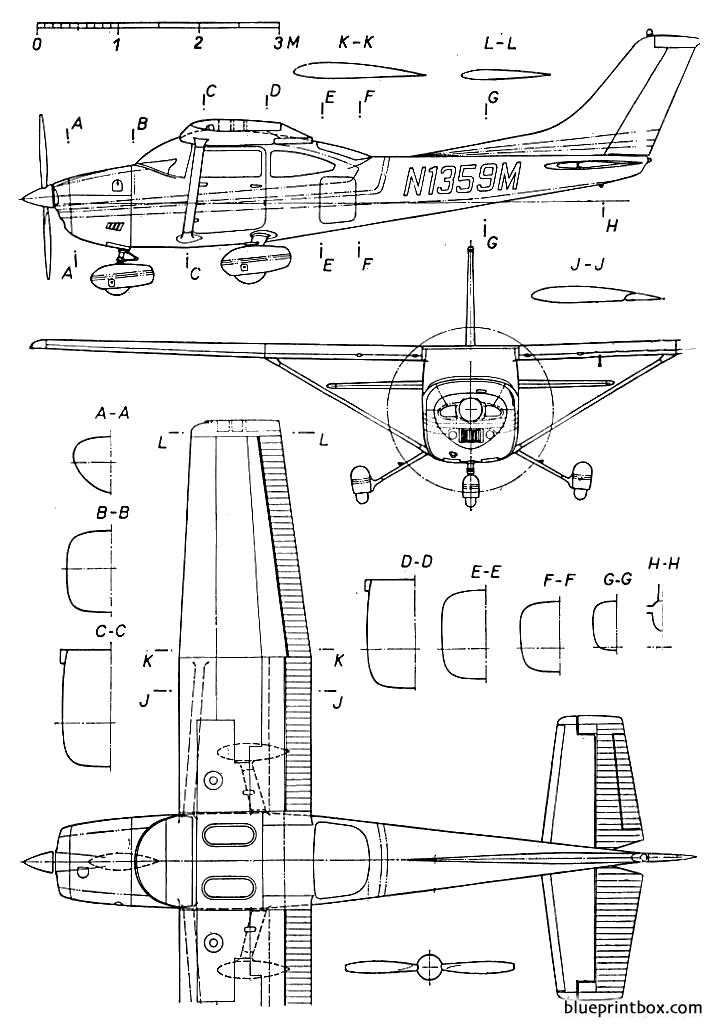

在通用航空领域，塞斯纳172是全球保有量最高的单发活塞式轻型飞机，广泛应用于飞行学员初级训练、私人短途通勤、低空观光游览、航空摄影测绘等场景，其机身曲面的建模精度直接影响后续气动仿真、结构受力分析、改装件适配等工程环节的可靠性。本次建模围绕塞斯纳172的机身主体曲面展开，采用横截面放样的核心建模逻辑，先梳理实机不同站位的机身截面轮廓，从机头雷达罩位置开始，沿机身纵轴依次提取座舱段、行李舱段、机尾过渡段的关键截面型值点，每个截面的控制点都贴合实机的蒙皮曲率变化，避免曲面出现不必要的拐点或褶皱。建模过程中优先保证机身气动外形的连续性，座舱段的曲面弧度匹配实机的风挡安装边界，预留出风挡玻璃、侧窗的安装贴合面，机尾段的曲面收缩过渡平滑，衔接垂尾、平尾的安装定位面，确保后续装配尾翼组件时不会出现曲面干涉。从实际工程应用角度看，这类曲面模型可用于飞行训练模拟器的视景建模，也能作为小型通航飞机改装设计的基础母版，比如加装航电设备、调整机身外挂点时，可直接在模型上校核安装空间，测量不同位置的机身蒙皮曲率，匹配改装件的贴合弧度。建模时同步考虑了机身的内部安装边界，座舱区域的曲面内侧预留了仪表板、座椅、操纵机构的安装空间余量，机身下部的曲面弧度匹配起落架的安装支座位置，避免曲面造型与内部结构件出现空间冲突。不同于整机全细节建模，本次模型聚焦机身主体曲面的放样逻辑，每个横截面的型线都经过曲率梳检查，保证曲面G2连续，减少后续气动仿真时的网格划分误差，对于从事通用航空结构设计、飞行器建模、模拟器开发的从业者来说，这类基于实机截面放样的模型，能更清晰地展现轻型飞机机身曲面的构建思路，理解从二维截面到三维曲面的工程转化逻辑，也可作为同类轻型飞机曲面建模的参考范本，掌握通航飞机机身造型的曲率控制要点，规避曲面建模中常见的过渡生硬、曲率突变等问题。
